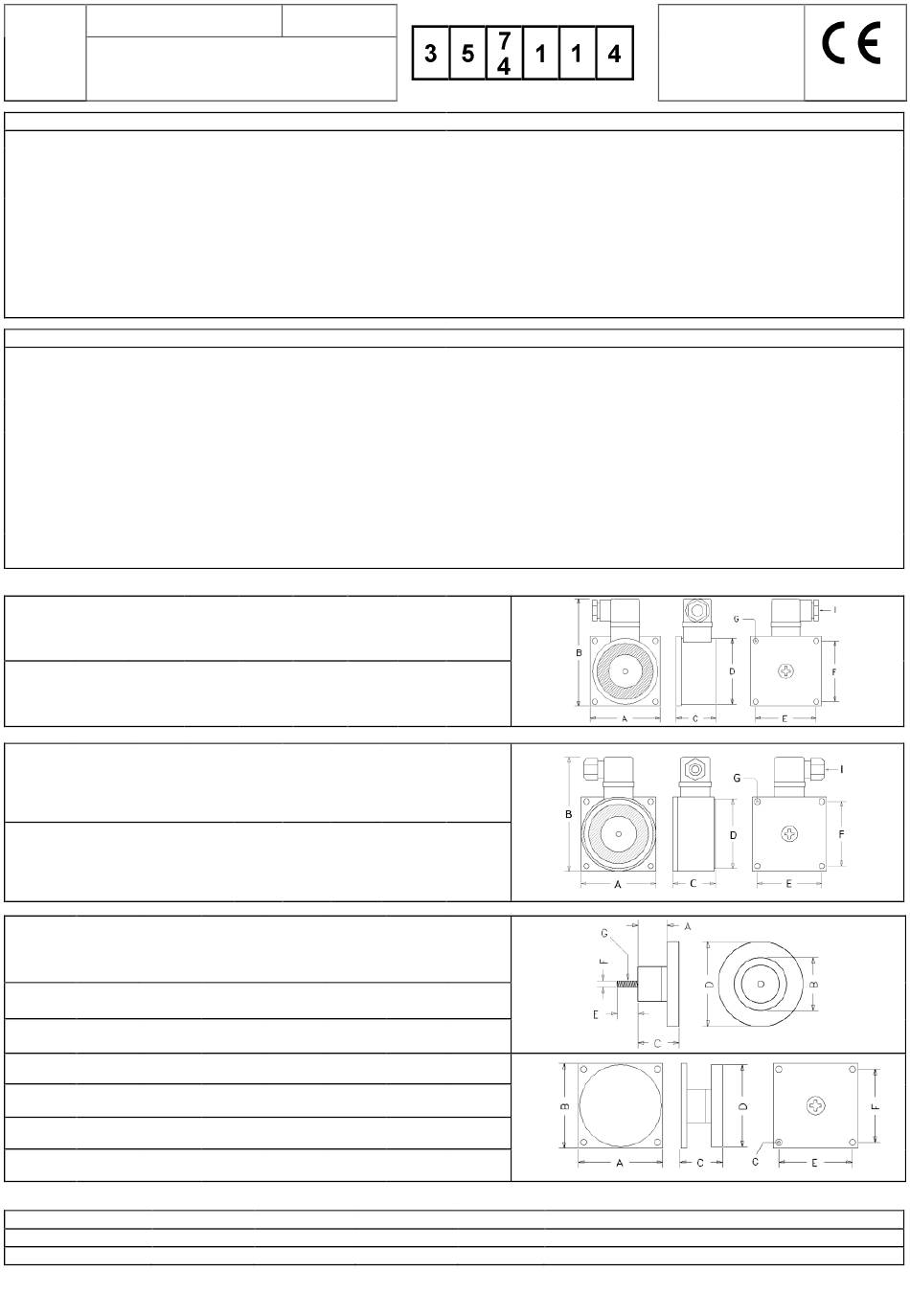

ELFRI S04150 Assembly Instructions

File: IS5_0009_00 Rev.03.docx
S5
Fermo elettromagnetico per Porte Tagliafuoco
Electromagnetic Fire Doors Holder
IT - ISTRUZIONI DI MONTAGGIO
1. Mantenere pulite le superfici metalliche e maneggiare con cura.
2. Fissare l'elettromagnete alla parete con 4 tasselli e viti adeguate alla natura ed al materiale della parete stessa ed alla forza dell'elettromagnete.
3. Fissare l'ancoraggio (S02 o SH2) alla porta con 4 viti appropriate. L'ancoraggio S04 dev'essere avvitato su un foro filettato M6 di profondità minima
19mm. Per la posizione, profondità dei fori e lunghezza delle viti, far riferimento al catalogo tecnico della porta in questione.
4. Collegare la linea elettrica all'apposito morsetto/connettore dell'elettromagnete (Vdc1 e Vdc2). Utilizzare cavi elettrici con isolamento e sezione secondo
le norme vigenti. Verificare che sia sempre presente la guarnizione interposta tra i due componenti del connettore e serrare opportunamente la vite (A)
di giunzione per una perfetta adesione tra le due parti. Serrare opportunamente il pressacavo del connettore e verificare che il cavo non deformi o sposti
il connettore dalla sua posizione naturale, compromettendone i contatti elettrici. Vedi figura Y
5. Verificare la tenuta della porta all'elettromagnete. Non tirare con forza la porta, ma agire sull'apposito pulsante per sganciarla e richiuderla.
Sono vietate alterazioni e/o modifiche. Questo prodotto non contiene sostanze pericolose
EN - ASSEMBLY INSTRUCTIONS
1. Keep cleaned the metal surfaces and handle with care.
2. Fix the electromagnet to the wall with 4 wall anchor and screws suitable for the nature and for the material of the wall, according to the holding force of
the electromagnet itself.
3. Fix the keeper plate (S02 or SH2) to the door with 4 appropriate screws. The keeper plate S04 must be screwed on a 19mm minimum depth threaded
Hole. For the position, depth of the holes and length of the screws please refer to the technical catalogue of the door concerned.
4. Connect the power line to the terminal/connector of the electromagnet (Vdc1 and Vdc2). Use electric wires with insulation and section according to
official regulations.
Make sure that the gasket is interposed between the two components of the connector and tighten the junction screw (A) for a perfect fit between the
two parts. Tighten the connector cable gland and make sure that the cable not deform or move the connector from its natural position, compromising
the electrical contacts. Look at fig. Y
5. Check that the electromagnet properly withholds the door. Do not pull the door; act on the appropriate button to release the door and to close it.
Product suitable only for indoor use. Alterations and/or modifications are forbidden. This product contains no dangerous substances.
Art. A B
S5016x 75 115
Art. A B
S5915x 76 115
Art. A B
S04150 26 35
S04160 26 35
S02150 75 75
S02160 75 75
SH2150 75 75
SH2160 75 75
Dimensioni in mm / Dimensions in mm
Art.
S5016x
S5915x
Date: 30.01.2019
C D E
43 70 60
C D E F
43 70 60 60
C D E
36 75 18
36 75 18
20 75 60
20 75 60
37 75 60
37 75 60
12 Vdc 24 Vdc
200 mA 100 mA
200 mA 100 mA
Installazione e manutenzione vanno eseguite da personale specializzato
Installation and maintenance by qualified personnel only
F G I
60 φ 6 PG11
G I
φ 6 PG11
F G
6 M6
6 M6
60 φ 6
60 φ 6
60 φ 6
60 φ 6
48 Vdc IP
50 mA 65
80 mA 67
0407-CPR-055
(IG-154-2005)
UNI EN 1155
Forza / Capacity
1500 Newton
1500 Newton
