Kaiser Fototechnik VP 350 SYSTEM-V Operating Instructions Manual

Black&white enlarger for formats up to 24 x 36 mm, can be converted, to formats up to 6 x 9 cm
Hide thumbs

Advertisement

Available languages

Available languages

Table of Contents

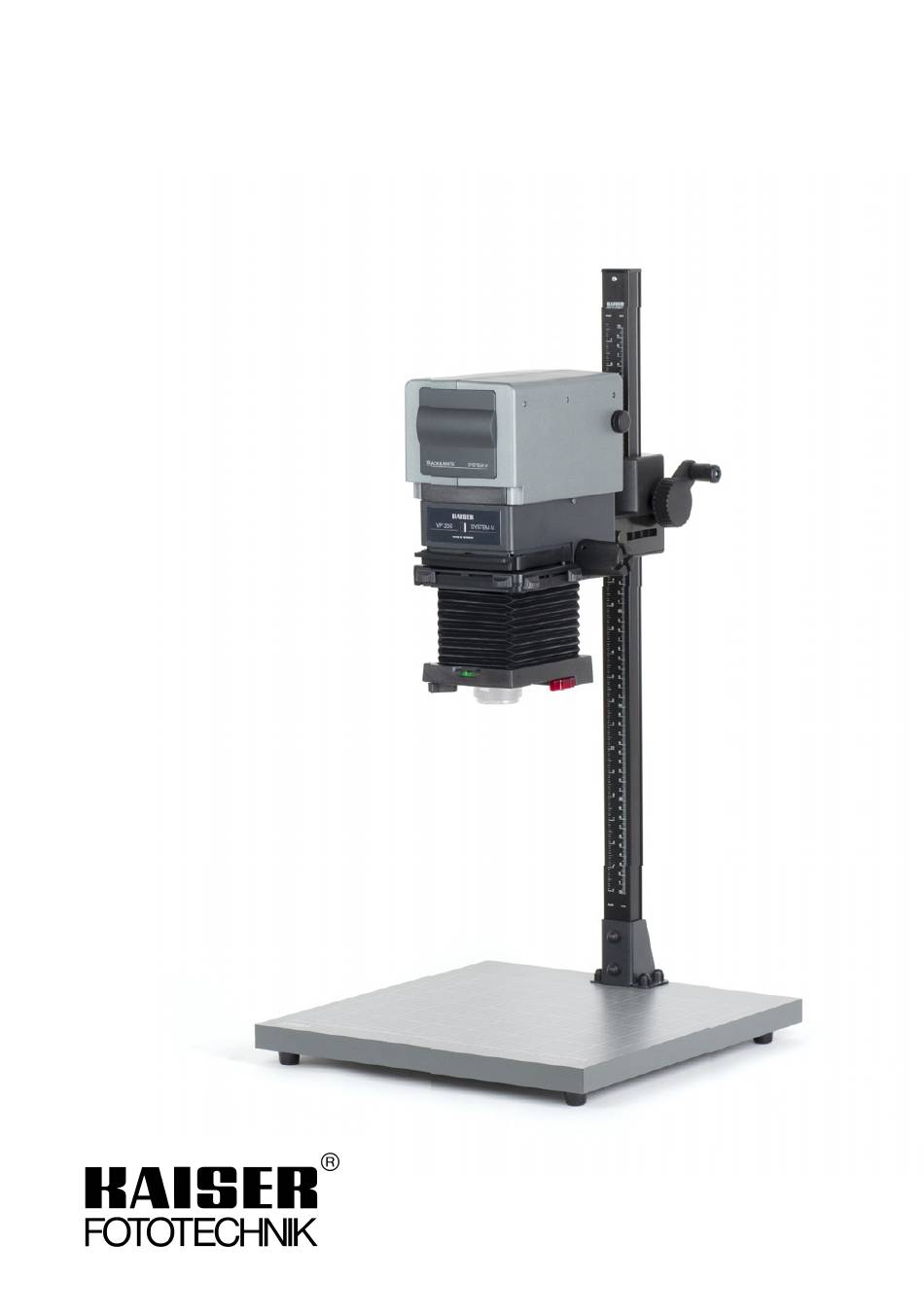

Kaiser VP 350 SYSTEM-V
Schwarzweiß-Vergrößerungsgerät
für Formate bis 24 x 36 mm, umrüstbar auf Formate bis 6 x 9 cm
Black&White Enlarger
for formats up to 24 x 36 mm, can be converted
to formats up to 6 x 9 cm
4401
Bedienungsanleitung
Operating instructions

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the VP 350 SYSTEM-V and is the answer not in the manual?

Questions and answers

Summary of Contents for Kaiser Fototechnik VP 350 SYSTEM-V

  • Page 1 Kaiser VP 350 SYSTEM-V Schwarzweiß-Vergrößerungsgerät für Formate bis 24 x 36 mm, umrüstbar auf Formate bis 6 x 9 cm Black&White Enlarger for formats up to 24 x 36 mm, can be converted to formats up to 6 x 9 cm...
  • Page 2 26 6 6 6 6...
  • Page 3 6 x 6 – 6 x 9 4 x 4 24 x 36 63 63 3 63 3 5421...
  • Page 4 DEUTSCH 1. Bestimmungsgemäßer Gebrauch Das Schwarzweiß-Vergrößerungsgerät VP 350 SYSTEM-V ist zur vergrößerten Projektion von Schwarzweiß-Negativen auf (1) Grundbrett Fotopapier konzipiert. Hierzu ist noch ein Vergrößerungs ob - (12) Sockel jektiv erforderlich (nicht im Lieferumfang). Die Belichtung des (15) Befestigungsschrauben für Führungssäule Fotopapiers muss in einem abgedunkelten Raum stattfinden.
  • Page 5 3. Gerät und Lieferumfang prüfen Fläche befindet. Fixieren Sie diese Einstellung mit Hilfe der Feststellschraube (35). Beim erstmaligen Auspacken des Vergrößerungsgerätes Zur Erzielung einer noch gleichmäßigeren Ausleuchtung prüfen Sie bitte, ob der Lieferumfang komplett ist. Er um- kann eine als optionales Zubehör erhältliche Filter schub - fasst: lade mit Streuscheibe (Art.-Nr.
  • Page 6 Achten Sie beim Einsetzen der Einlagen stets darauf, dass Die Vergrößerungsobjektive müssen mit einem An - die Schräge an der unteren und oberen Außenkante stets schraubgewinde M39x1 ausgestattet sein, wie z. B. diverse nach oben zeigt. Vergrößerungsobjektive Rodenstock Rogonar/Rodagon/ Apo-Rodagon oder Schneider Componar/Com ponon/ Bei den Formatmasken 4486 und 4491 für das Format 24 Apo- Componon.
  • Page 7 8. Höhenverstellung, Einstellen des Objektivbalgens (54) eingebaut und wird mit dem Schieber (95) eingefahren. Vergrößerungsformates Zur Verarbeitung von Gradationswandelpapieren benöti- Die Einstellung des Vergrößerungsmaßstabes erfolgt durch gen Sie entsprechende Filter der Größe 8,5 x 8,5 cm und Höhenverstellung des Gerätekopfes. die als Zubehör erhältliche Filterschublade 4448.

  • Page 8: Technische Daten

    Sollte die Höhenverstellung einmal schwergängig werden, frei sind und benutzen Sie zum Reinigen einen Reini gungs - so genügt es meistens, die Führungssäule mit einem pinsel oder Druckgas. Zur Beseitigung von Fett flecken auf hauch dünnen Vaselinefilm zu versehen (zweckmäßigerwei- Kondensorlinsen empfiehlt sich die Verwen dung eines flu- se mit einem Lappen).
  • Page 9 Hinweis: Der SW-Kopf Opal kann auch gegen einen Farb- ® oder Multigrade -Kopf der nicht mehr produzierten Kaiser ® Farb- und Multigrade -Vergrößerungsgeräte SYSTEM-V der Baureihen VCP 3505, 6005, 7005, 9005 bzw. VPM 3505, 6005, 7005, 9005 ausgetauscht werden. (Beachten Sie ®...
  • Page 10 1. Intended use (17) Screw nuts (18) Caps The VP 350 SYSTEM-V Black & White Enlarger is intended to be used for the enlarged projection of black and white neg- atives on photographic paper. An enlarging lens is additionally (2) Column required (not included in the scope of delivery).
  • Page 11 3. Check device and scope of supply head. To do this, remove the facing cover (37) (Fig. F). Place the diffusion screen (38) (with the frosted side facing down) When unpacking the enlarger for the first time, please in the filter drawer (39) and insert the filter drawer into the check if the scope of supply is complete.

  • Page 12: Horizontal Adjustment

    with guide strips (74) for precise filmstrip guidance. A view- The only exception to the above rules are the wide-angle ing window (75) makes it possible to project the negative enlarging lenses (identified by WW below) of the focal number; it is covered with a masking strip (65) for the actual lengths of 40 mm (for 35 mm film) and 60 mm (for 6x6), exposure.
  • Page 13 ing screw (23) and pull the enlarger head forwards (Fig. Q). 14. Conversions to other sizes. Double condenser Then lock the new position with the clamping screw (23). The VP 350 enlarger is equipped with a single condenser More distance between column and optical axis may also for formats up to 24 x 36 mm.

  • Page 14: Components And Accessories

    17. Specifications Lamp: Opal lamp 75 W, E27 Cord: 2.50 m (8.2 ft.) Baseboard (WxHxD): 400 x 25 x 420 mm (15.7 x 1 x 16.5 in.)  Right reserved to make technical modifications. Height of column: 760 mm (29.9 in.) All specifications are approximate.
  • Page 15 For more information see the Kaiser website at: VP 350 B&W Enlarger www.kaiser-fototechnik.de/en/produkte/artikel.php?nr=4401 At the end of its service life, dispose of the pro- duct in accordance with the applicable legal re- gulations.
  • Page 16 Kaiser Fototechnik GmbH & Co. KG Im Krötenteich 2 · 74722 Buchen · Germany www.kaiser-fototechnik.de...
