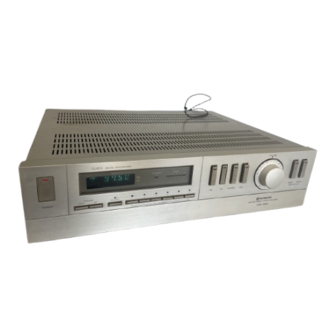

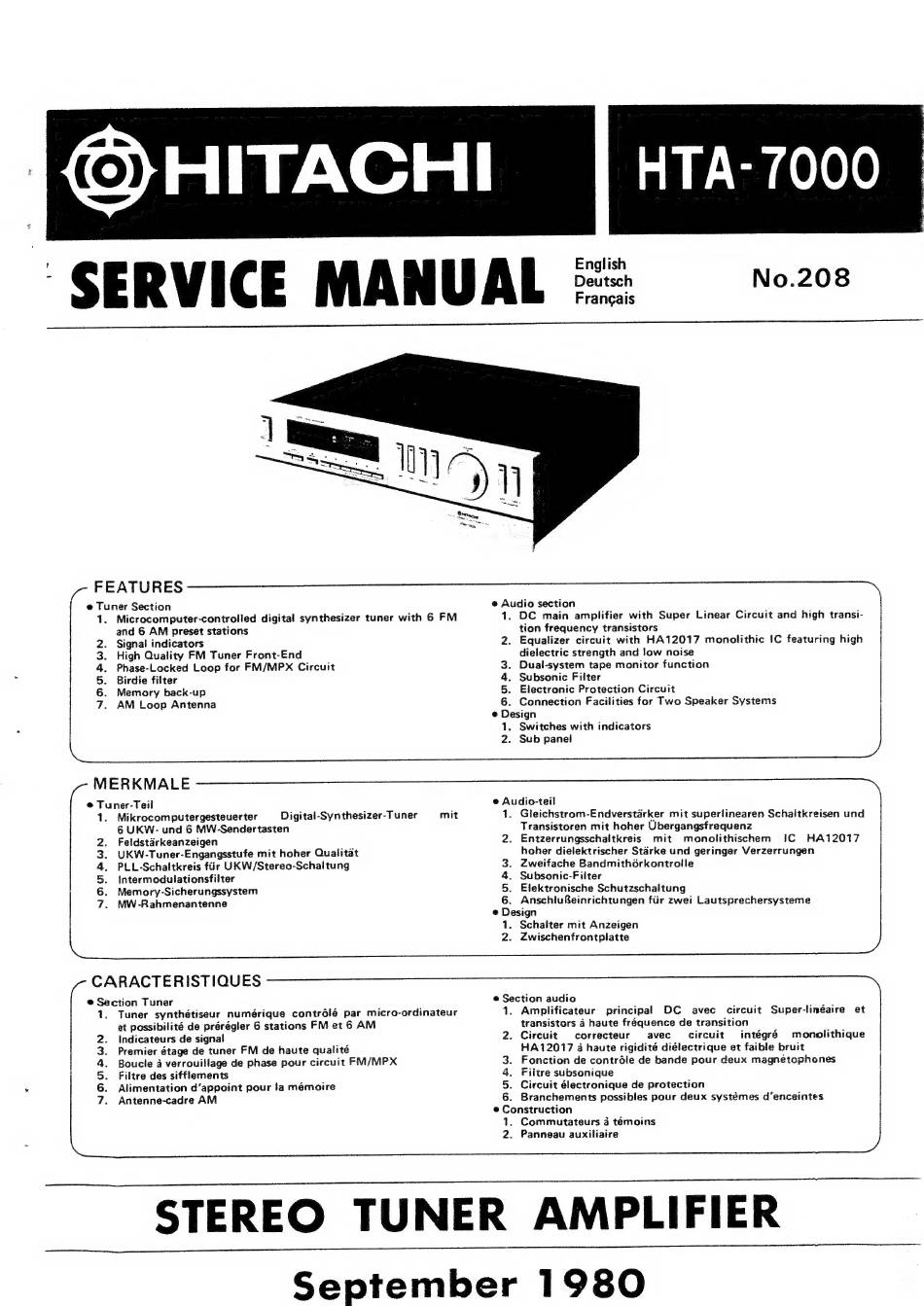

Hitachi HTA-7000 Service Manual

e Tuner Section e Audio section
1. Microcomputer-controlled digital synthesizer tuner with 6 FM
1. DC main amplifier with Super Linear Circuit and high transi-
and 6 AM preset stations
tion frequency transistors
2. Signal indicators
2. Equalizer circuit with
HA12017 monolithic
IC featuring high
3.
High Quality FM Tuner Front-End
dielectric strength and low noise
4.
Phase-Locked Loop for FM/MPX Circuit
3. Dual-system tape monitor function
5.
Birdie filter
4. Subsonic Filter
6. Memory back-up
5.
Electronic Protection Circuit
7. AM Loop Antenna
6. Connection Facilities for Two Speaker Systems
® Design
1. Switches with indicators
2. Sub panel
MERKMALE
@ Design
1. Schalter mit Anzeigen
2. Zwischenfrontplatte
CARACTERISTIQUES
® Section Tuner
@ Section audio
1. Tuner synthétiseur numérique
contrélé par micro-ordinateur
1. Amplificateur principal
DC avec circuit Super-linéaire
et
et possibilité de prérégler 6 stations FM et 6 AM
transistors a haute fréquence de transition
2.
Indicateurs de signal
2. Circuit correcteur
avec circuit intégré
monolithique
3.
Premier étage de tuner FM de haute qualité
HA12017 a haute rigidité diélectrique et faible bruit
4.
Boucle a verrouillage de phase pour circuit FM/MPX
3.
Fonction de contrdle de bande pour deux magnétcphones
5. Filtre des sifflements
4, Fiitre subsonique
6.
Alimentation d'appoint pour la mémoire
5. Circuit électronique de protection
7.
Antenne-cadre AM
6. Branchements possibles pour deux systémes d'enceintes
e Construction
1. Commutateurs 4 témoins
2. Panneau auxiliaire
