Summary of Contents for emmeti 28139074

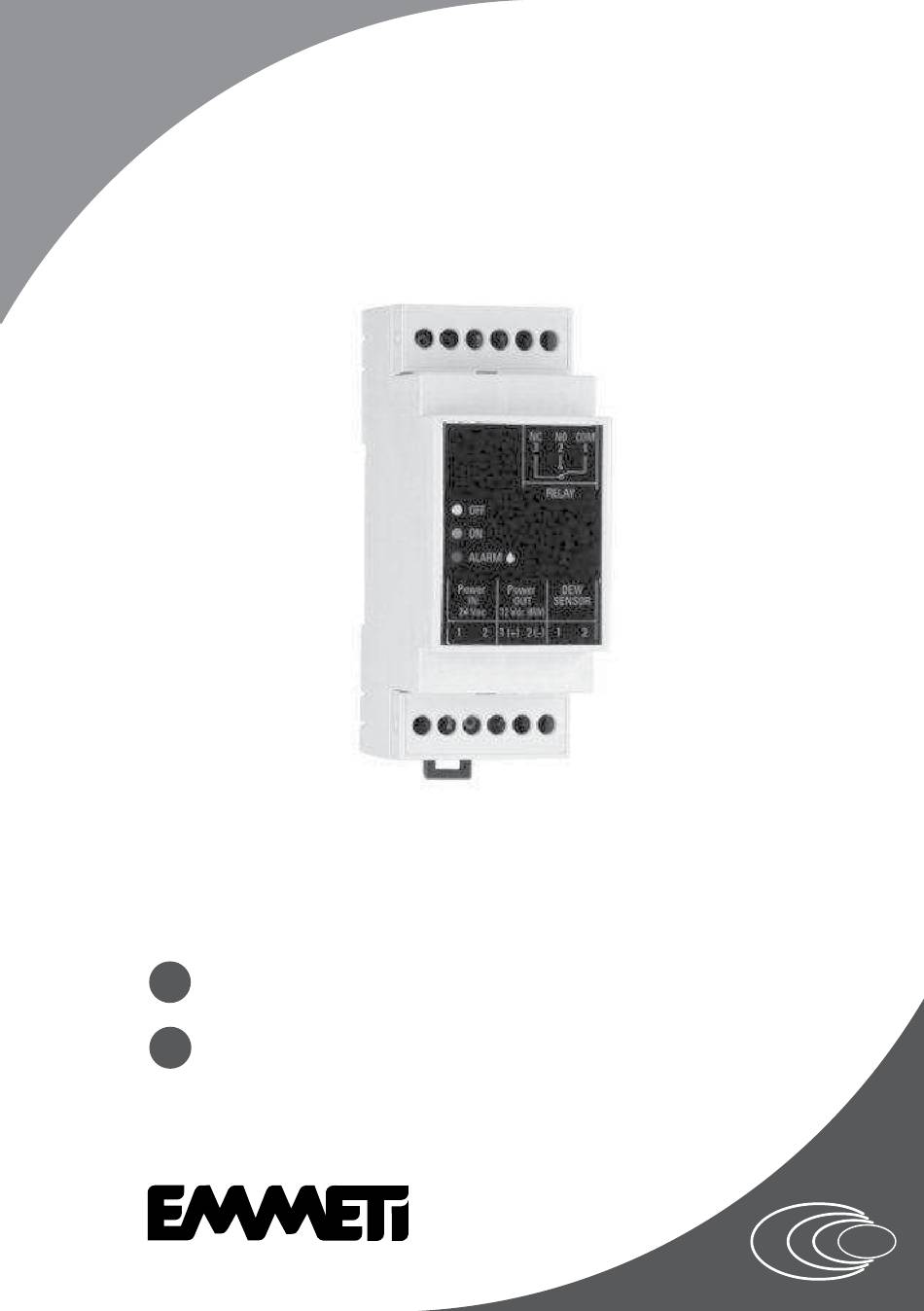

- Page 1 MANUALE INSTALLAZIONE ED USO INSTALLATION MANUAL AND USING INSTRUCTIONS INSTALLATION MANUAL AND USING INSTRUCTIONS...
-
Page 2: Schema Elettrico
Attenzione: rispettare la polarità. Corrente massima erogabile: 0,35 A. Collegare il cavo di alimentazione della sonda di con- densa Emmeti (cavo rosso) al connettore Power OUT. 1.3 Ingresso sonda di condensa Collegare la sonda di condensa Emmeti all’ingres- so DEW SENSOR: DEW SENSOR 1 - segnale sonda (cavo bianco della sonda di condensa Emmeti). - Page 3 IT IT 2. ESEMPI D’INSTALLAZIONE 2.1 Esempio di installazione con regolatore RCE: impianto singolo Collegare l'uscita RELAY (morsetti 1 e 2) del convertitore all'ingresso allarmi (CN7, morsetti 1 e 2) in modo da comunicare al regolatore lo stato di allarme.
- Page 4 2. ESEMPI D’INSTALLAZIONE IT IT 2.2 Esempio di installazione con regolatore RCE: impianto centralizzato con una sola valvola miscelatrice. Ogni utenza ha il controllo di temperatura tramite termostato e di umidità tramite umidostato. Le due sonde sono collegate in parallelo e in serie viene messo un convertitore con per la sonda di condensa. In questo modo in raffrescamento se viene rilevata la condensa il convertitore apre il contatto per la valvola di zona portandola così...
-
Page 5: Wiring Diagram
Red = Converter running and alarm activated. Power supply 1.6 Notes (24Vac) It is possible to connect up to 3 Emmeti dew sensor in parallel with respect to the inputs: Power Out 1, DEW SENSOR 1, DEW SENSOR 2. 1.1 Power Supply The converter complies with EEC directive no. -
Page 6: Examples Of Installation
2. EXAMPLES OF INSTALLATION 2.1 Example of installation with RCE regulation: single dwelling Connect the output RELAY (terminals 1 and 2) of the converter at input alarms (CN7, terminals 1 and 2) in order to communicate to the regulator the alarm status. Power supply... - Page 7 2. EXAMPLES OF INSTALLATION 2.2 Example of installation with RCE regulator: central system with a single mixing valve. Each apartment the temperature through the thermostat and the humidity through a humistat. The termostat and the humidostat are connected in parallel and in series is placed a converter for the dew sensor. In this way while cooling, if condensation is detected, the converter opens the contact for the zone valve so closing it.
- Page 8 For proper treatment, the different materials must be separated and disposed of according to the regulations in force. EMMETI Spa Via B. Osoppo, 166 - 33074 Fontanafredda frazione Vigonovo (PN) Italy Tel. 0434-567911 - Fax 0434-567901 Internet: http://www.emmeti.com - E-mail: info@emmeti.com...
