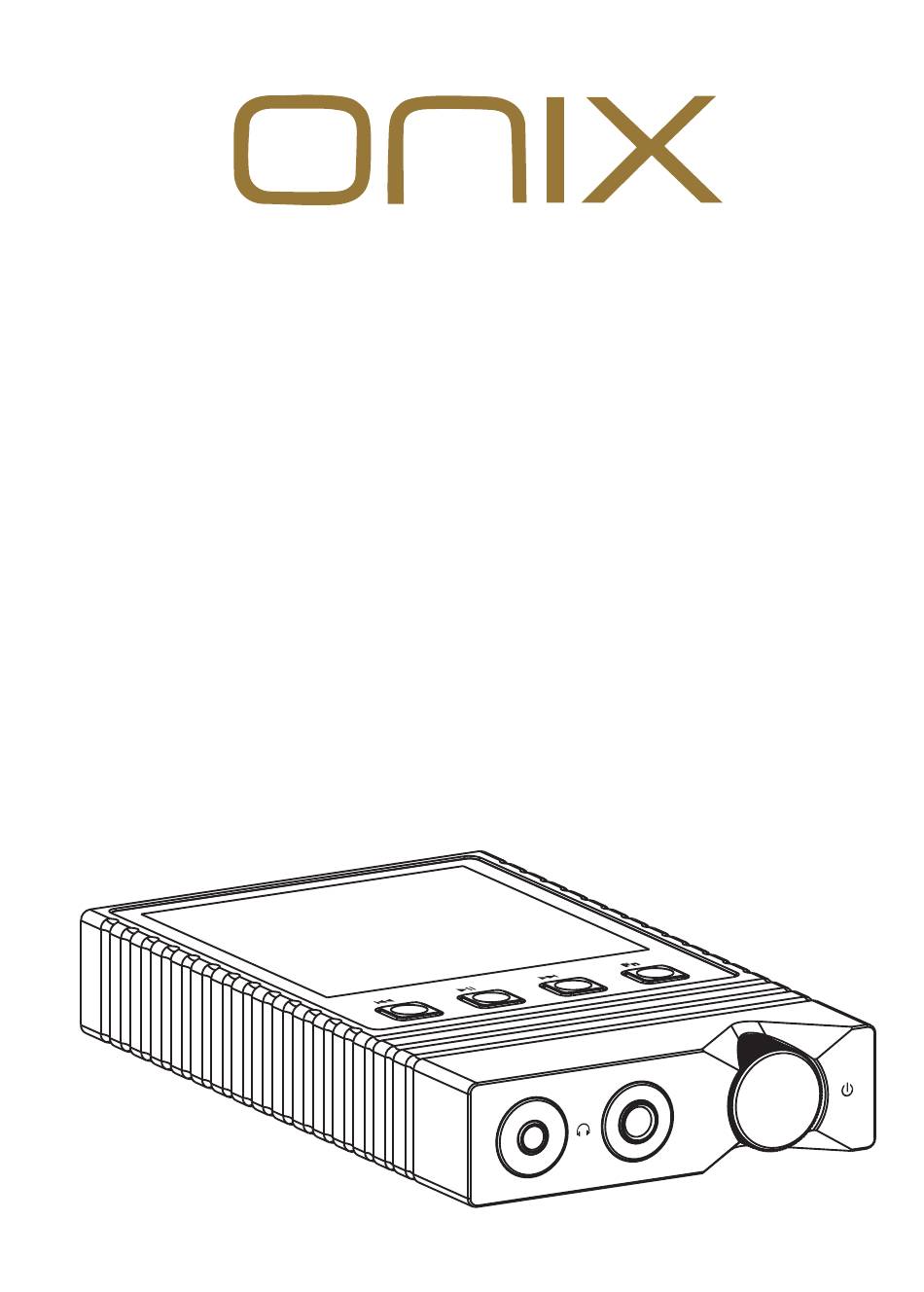

- Page 1 OWNER MANUAL Overture Portable Music Player...
-
Page 2: Security Instructions
ENGLISH Security Instructions 1. Don't repair disassemble or modify the device without permission. 2. Please don't use this device in extremely hot, cold, dusty or humid circumstances. Avoid any exposure to liquids. 3. This device might get warm during charging. 4. -
Page 3: Names Of Parts
XM5 Portable Music Player Names of Parts Custom Function Button 1. 3.0 inch touch screen (720 x 720) 2. Previous Song button 6. 3.5mm Headphone/Line output 3. Play/Pause button 7. 4.4mm Balanced Headphone output 4. Next Song button 8. Power/Lock button/Volume control wheel U S B /D A m ic ro D 1. -
Page 4: Screen Rotation
XM5 Portable Music Player Operation Instructions Power ON / OFF / Screen Locking 1. Power on: press and hold power button for 2 seconds, then device turns on. 2. Power off: Press and hold power button for 2 seconds, until device displays power off confirmation windows. - Page 5 Swipe down to view quick access menu, it includes "USB AUDIO/USB Storage/ USB DAC" switch. Make sure it's set to "USB DAC". b. If you are using Windows, Go to Onix website and download matching drivers for XM5. No drivers needed for Mac.
-
Page 6: Firmware Update
Micro SD Card Update 1. Please download firmware update from ONIX official website. Copy latest firmware file into root directory of Micro SD card. 2. In the "System Setting", select "System Update" - "TF card update". Update selection... -
Page 7: Common Problems
XM5 Portable Music Player Common Problems 1. It is recommended to use DC5V 2A adapter. Using the adapter with higher voltage may damage XM5. 2. Unable to start XM5, it may be caused by low power or exhausted battery, please recharge and then start up again. - Page 8 简体中文 安全指示 1. 不可自行开启本机进行维修、拆卸或改造。 2. 请不要在特别热、冷、多尘或潮湿的环境中使用本产品， 也不要放在有液体的 地方。 3. 充电时机器有轻微发热，属正常现象。 4. 使用时不要让产品摔落，或与硬物摩擦撞击，否则会导致机器表面磨花，电池 脱落，数据丢失或其它硬件损坏，不要剧烈震动或撞击，防止不正确使用而损 伤本产品。 5. 请调节适当音量欣赏音乐，以免损伤您的听觉和音响系统，在插入耳机前，请 先将音量调小，不要长时间使用耳机。 6. 不要使用化学剂或清洁剂清洁本产品，这样会损伤产品表面和涂层。 7. USB只用于数据传输或者充电，请尽量避免边充电边使用。 8. 当长期没有使用产品时，需要对产品定期充电，以保证电池寿命。 9. 电池更换不当会有爆炸危险，只能用同类型或等效类型的电池。 10. 电池不得暴露在诸如日照、火烤或类似过热环境中。 11. 使用电源适配器，应购买获得CCC认证并满足标准要求。...
- Page 9 XM5 便携音乐播放器 环保支持 产品中有害物质的名称和含量 有害物质 零部件名称 汞 铅 镉 六价铬 多溴联苯 多溴二苯醚 (Pb) (Hg) (Cd) (Cr,VI) (PBB) PBDE 金属部件 PCBA 塑胶部件 电 池 显示屏 充电线 本表格依据SJ/T 11364的规定编制。 ○：表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要求以下。 X：表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572规定的限量要求，且目前 业界没有成熟的替代方案。 本表中标有"X 的所有部件都符合欧盟RoHS 2.0法规要求。 " 本标识内数字表示产品在正常使用状态下的环保使用期限为10年。...
- Page 10 XM5 便携音乐播放器 部件名称 1. 3.0英寸触摸屏 (720 x 720) 5. 自定义功能键 2. 上一曲选择键 6. 3.5mm耳机/线路输出 3. 播放/暂停键 7. 4.4mm平衡耳机输出 4. 下一曲选择键 8. 电源/锁屏/音量控制 U S B /D A m ic ro D 1. Micro SD卡插口 2. Type-C USB数据接口...
- Page 11 XM5 便携音乐播放器 操作及接口说明 开机/关机/锁屏 1. 开机: 长按电源键保持2秒，屏幕点亮并进入开机界面。 2. 关机: 长按 电源键 2秒， 显示屏显示确认关机提示框，点 击“确定”即可关闭机 器。 3. 锁屏: 在开机状态下，短按电源键进入锁屏状态，显示屏自动 关 闭，再按一次恢 复唤醒状态，显示屏点亮。 屏幕旋转 可根据个人使用习惯，在“系统设置 - 屏幕旋转设置”里选择您想要的方向(0度、 90度、180度或270度)。 自定义功能键 机器上的“Fn”自定义功能键，可根据个人使用习惯，在“系统设置 - 自定义功 能键”里选择您想要的功能(返回主界面、屏幕旋转、增益、收藏、锁键)。 上一曲/下一曲/播放及暂停 1. 上一曲 : 短按为选择上一曲并播放。在播放状态下，长按为快退功能。 2. 下一曲 : 短按为选择下一曲并播放。在播放状态下，长按为快进功能。 3.
- Page 12 MicroSD卡 上。 断开电脑连接后， 在 主界面 中点击 “ 更新曲库” 并选择“立即扫描音乐”， 可使MicroSD卡的歌曲在"所有歌曲" 目录中显示。 2. 作为USB DAC 在显示屏顶部向下滑动可快速查看菜单栏，将“USB AUDIO/USB存储/ USB DAC”三种模式切换在“USB DAC”状态。 b. 连接电脑后，前往ONIX官网下载 USB驱动” “ 并 安装至电脑上(MAC电脑免 安装驱动)。 固件升级 1. 进行固件升级时请确保机器的电量充足，以免升级失败。 2. 升级过程中请不要操作机器。 OTA在线升级 打开 WiFi 功能并连接到可用网络，前往 “系统设置 - 系统升级 - 网络升级”...
- Page 13 XM5 便携音乐播放器 常见问题 1. 推荐使用DC5V 2A适配器，使用适配器电压过高可能会损坏机器。 2. 无法开机时，有可能电池电量过低或耗尽，请充电后再开机。 机器使用出现故障或死机时，请长按“电源键”约10秒强制关机，然后再正常开机 。 耳机有杂音，耳机输出接口有可能接触不牢靠，请重新拔插复位。 无法输出，请尝试使用原装或合适的音频连接线，并确保输出 正 常。 随机附件 用户手册：1份 USB A转Type-C线：1根 保修卡：1份 前保护膜：1张...
- Page 14 日本語 安全にご使用いただくために 1. デバイスを修理、分解、改造しないでください。 2. このデバイスを極端に暑い、寒い、ほこりの多い、または湿気の多い環境で使用し ないでください。液体にさらさないでください。 3. 本機は充電中にある程度熱を発しますが極端に熱くならない限り正常です。 4. 精密機器となりますので激しい振動や衝撃を与えないようご注意ください。 5. お客様の聴力を守るため、また本機や接続機器の故障を防ぐために適切な音量で音楽 をお楽しみください。本機にイヤホンを接続する前にボリュームを下げてください。 6. 本機の表面やコーティングが破損する恐れがありますので薬品や洗剤を使用しての 清掃は行わないでください。 7. USBポートはデータの送信または充電に使用します。充電の際には本機を使用せず 充電のみを行ってください。 8. 本機を長期間に渡りご使用いただかない場合にもバッテリー保護のため定期的に充 電を行うようにしてください。 9. 規格外のバッテリーへの交換は爆発等の危険があるため絶 対 に行わないでください。 10. バッテリーを炎の中へ投入、直射日光が当たる場所や高温環境での放置は危険です ので絶対に行わないでください。...
- Page 15 XM5 Portable Music Player 各部の名称 1. 3.0インチタッチスク 5. カスタム機能キー リーン (720 x 720) 6. 3.5mmヘッドホン/ラインアウトジャック 2. 曲戻しボタン 7. 4.4mmバランスヘッドホンジャック 3. 再生/停止ボタン 8. 電源/ロックボタン/ 4. 曲送りボタン ボリュームコントロールホイール U S B /D A m ic ro D 1. MicroSDカードスロット 2. Type-C USBポート...
- Page 16 XM5 Portable Music Player 操作方法 電源のオン/オフとスクリーンロック 1. 電源オン: 電源ボタンを二秒間押し続けると、デバイスの電源がオンになりま す。 2. 電源のオフ: 電源ボタンを二秒間押し続けると、電源メニュ ー が表示されます。 OKを選択すると電源がオフになります。 3. 画面ロック: デバイスの電源がオンの状態で電源ボタンを短 時 間押すと、画面 がロックされディスプレイは消灯します。この状態で再度電源ボタンを短時 間押すと、ロック状態は解除されます。 スクリーン回転 使い方に応じて、「システム設定 - 画面回転設定」で希望する方向（0度、90度、 180度、または270度）を選択できます。 カスタム機能キー 機器上の「Fn」キーのカスタム機能は、個人の使用習慣に応じて、「システム 設定 - カスタム機能キー」で好みの機能（ホーム画面戻る、画面回転、ゲイン、 お気に入り、ロック）を選択できます。 曲戻し、曲送りボタンと再生/停止ボタン 1. 曲戻しボタン : 短く押すと前の曲に戻り、長押しすると早戻しを行えます。 2. 曲送りボタン : 短く押すと次の曲に移り、長押しすると早送りを行えます。...
- Page 17 XM5 Portable Music Player MicroSDカードスロット 1. MicroSDカード専用のスロットで最大2TBのMicroSDカー ド までサポートして います。 2. MicroSDカードをカードスロットに所定の向きで挿入しロックされるまで軽 く押します。もう一度押すとカードが取り外されます。 ヘッドホンジャック 本製品には3.5mmのステレオミニ端子と4.4mmのバランスヘッドホン端子が備 わっています。 USBポート 1. MicroSDカードへのデータ転送 a. 本体タッチスクリーンを下にスワイプしてクイックアクセスメニューを表 示すると、サブメニュースイッチが表示されます。USBモードが"USBメモ リ"に設定されていることを確認してください。 b. パソコンに接続しMicroSDカード内の楽曲を管理するこ と ができます。 c. 必要なファイルのコピーが完了した後にメニュー内の"ライブラリ更新"を クリックし、"更新"をクリックしてください。MicroSDカード内の楽曲の スキャンを開始します。 2. DACモード 本体タッチスクリーンを下にスワイプしてクイックアクセスメニューを表 示すると、サブメニュースイッチが表示されます。DACモードをご利用の 際には、USBモードを"USB DAC"に設定してください。 b. WindowsOS機でのご利用の場合は、ONIXのウェブサイトにアクセスし、 XM5用のドライバをダウンロードし、 コンピュータにインストールを行っ てください。MacOS機でのご利用の場合にはドライバは不要です。...
- Page 18 XM5 Portable Music Player ファームウェアアップデート 1. ファームウェアアップデートを行う場合、アップデートの 失 敗を防ぐため充 電が十分されている事を確認してください。 2. アップデート中は製品の操作は行わないでください。 OTAオンラインアップデート はじめにWIFI機能を有効にして、製品を利用可能なネットワークに接続してく ださい。「設定」から「アップデート」-「ネットワークアップデート」と操作 を進め、画面の指示に従ってアップデートをしてください。 MicroSDカードを使用したアップデート 1. ONIXのウェブサイトにアクセスして最新のファームウェアファイルをダウン ロードし、MicroSDカードのルートディレクトリに配置してください。 「設定」から「アップデート」-「ローカルアップデート」と操作を進め、画 面の指示に従ってアップデートをしてください。...
- Page 19 XM5 Portable Music Player トラブルシューティング 1. DC5V,2Aのアダプタを使用することを推奨します。 高電圧のアダプタを使用 すると本機が破損する恐れがあります。 2. 起動できないとき、バッテリー残量が少ない、もしくは0になっている可能性 があります。充電後、再起動してください。 動作が不安定なときや操作を受け付けなくなったときは、電源ボタンを10秒間 長押しして強制終了してください。 4. ヘッドホンからノイズが出るとき、ヘッドホンジャックにプラグが正しく挿 入されていない可能性があります。再度ヘッドホンを接続し直してください。 5. 音が出ないとき、別のヘッドホンまたはケーブルを使用して音量が正しく設 定されているか、正常に出力されているかを確認してください。また音楽フ ァイルが正常かを確認してください。 付属品 取扱説明書1部 USB A to Type-Cケーブル1本 保証書1枚 前面保護フィルム1枚...
- Page 20 WeChat Official Account Eddict Player Scan Code to Download ONIX ELECTRONICS (UK) LIMITED Due to continuous improvement, every specification and design is subject to change at any time without further notice. 由于产品不断改进，各项规格及设计随时更改，恕不另行通知。...
