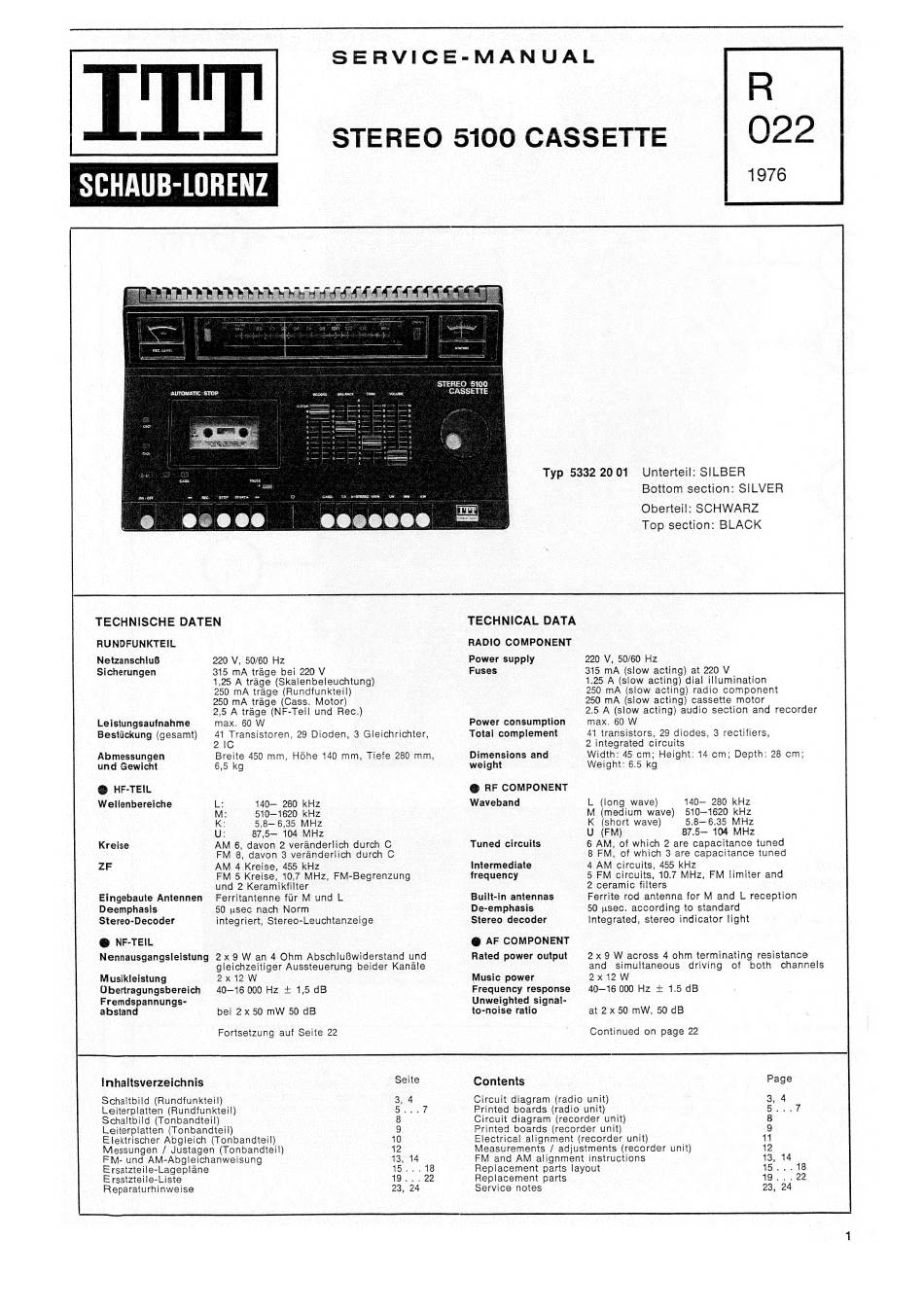

ITT SCHAUB-LORENZ STEREO 5100 CASSETTE Service Manual

g:
Seu:
B.
ae a"
:
Qs
-
See &
TECHNISCHE DATEN
RUNDFUNKTEIL
NetzanschiuB
Sicherungen
Leistungsaufnahme
Bestiickung (gesamt)
Abmessungen
und Gewicht
@ HF-TEIL
Wellenbereiche
Kreise
ZF
Eingebaute Antennen
Deemphasis
Stereo-Decoder
@ NF-TEIL
220 V, 50/60 Hz
315 mA trage bei 220 V
1,25 A trage (Skalenbeleuchtung)
250 mA trage (Rundfunkteil)
250 mA trage (Cass. Motor)
2,5 A trage (NF-Teil und Rec.)
max. 60 W
41 Transistoren, 29 Dioden, 3 Gleichrichter,
2
Breite 450 mm, Hohe 140 mm, Tiefe 280 mm,
6,5 kg
Ee 140— 280 kHz
M: 510-1620 kHz
K: 5 8—6,35 MHz
U: 87,5— 104 MHz
AM 6, davon 2 veranderlich durch C
FM 8, davon 8 veranderlich durch C
AM 4 Kreise, 455 kHz
FM 5 Kreise, 10,7 MHz, FM-Begrenzung ©
und 2 Keramikfilter
Ferritantenne fur M und L
50 psec nach Norm
integriert, Stereo-Leuchtanzeige
Nennausgangsleistung 2 x9 W an 4 Ohm AbschluBwiderstand und
gleichzeitiger Aussteuerung beider Kanale
SERVICE-MANUAL
STEREO 5100 CASSETTE
TECHNICAL DATA
RADIO COMPONENT
Power supply
Fuses
Power consumption
. Total complement
Dimensions and
weight
@ RF COMPONENT
Waveband
Tuned circuits
Intermediate
frequency
Built-in antennas
De-emphasis
Stereo decoder
@ AF COMPONENT
Rated power output
Typ 5332 20 01
Unterteil: SILBER
Bottom section: SILVER
Oberteil: SCHWARZ
Top section: BLACK
220 V, 50/60 Hz
315 mA (slow acting) at 220 V
1.25 A (slow acting) dial illumination
250 mA (slow acting) radio component
250 mA (slow acting) cassette motor
2.5 A (slow acting) audio section and recorder
max. 60 W
41 transistors, 29 diodes, 3 rectifiers,
2 integrated circuits
Width: 45 cm; Height: 14 cm; Depth: 28 cm;
Weight: 6.5 kg
L (long wave) 140— 280 kHz
M (medium wave) 510—1620 kHz
K (short wave) 5.8—-6.35 MHz
U (FM) 87.5— 104 MHz
6 AM, of which 2 are capacitance tuned
8 FM, of which 3 are capacitance tuned
4 AM circuits, 455 kHz
5 FM circuits, 10.7 MHz, FM limiter and
2 ceramic filters
Ferrite rod antenna for M and L reception
50 usec. according to standard
Integrated, stereo indicator light
2x9 W across 4 ohm terminating resistance
and simultaneous driving of both channels
Musikleistung 2x12W Music power 2x12 W
Ubertragungsbereich 40—16000 Hz + 1,5 dB Frequency response 40—16000 Hz + 1.5 dB
Fremdspannungs- Unweighted signal-
abstand bei 2x 50 mW 50 dB to-noise ratio at 2x 50 mW, 50 dB
Fortsetzung auf Seite 22 Continued on page 22
inhaltsverzeichnis _ Seite Contents | Page
Schaltbild (Rundfunkteil) 3, 4 Circuit diagram (radio unit) oF
Leiterplatten (Rundfunkteil) Sed Printed boards (radio unit) / eae 4
Schaltbild (Tonbandteil) 8 Circuit diagram (recorder unit) 8
Leiterplatten (Tonbandteil) 9 Printed boards (recorder unit) 9
Elektrischer Abgleich (Tonbandteil) 10 Electrical alignment (recorder unit) 11
Messungen / Justagen (Tonbandteil) 12 Measurements / adjustments (recorder unit) 12
FM- und AM-Abgleichanweisung ed3yel4 FM and AM alignment instructions 13, 14
Ersatzteile-Lageplane peers (os Replacement parts layout 16.52. 18
Ersatzteile-Liste AG o n eee Replacement parts 19... 22
Reparaturhinweise 23, 24 Service notes 23, 24
