Summary of Contents for Armada Technologies Pro48

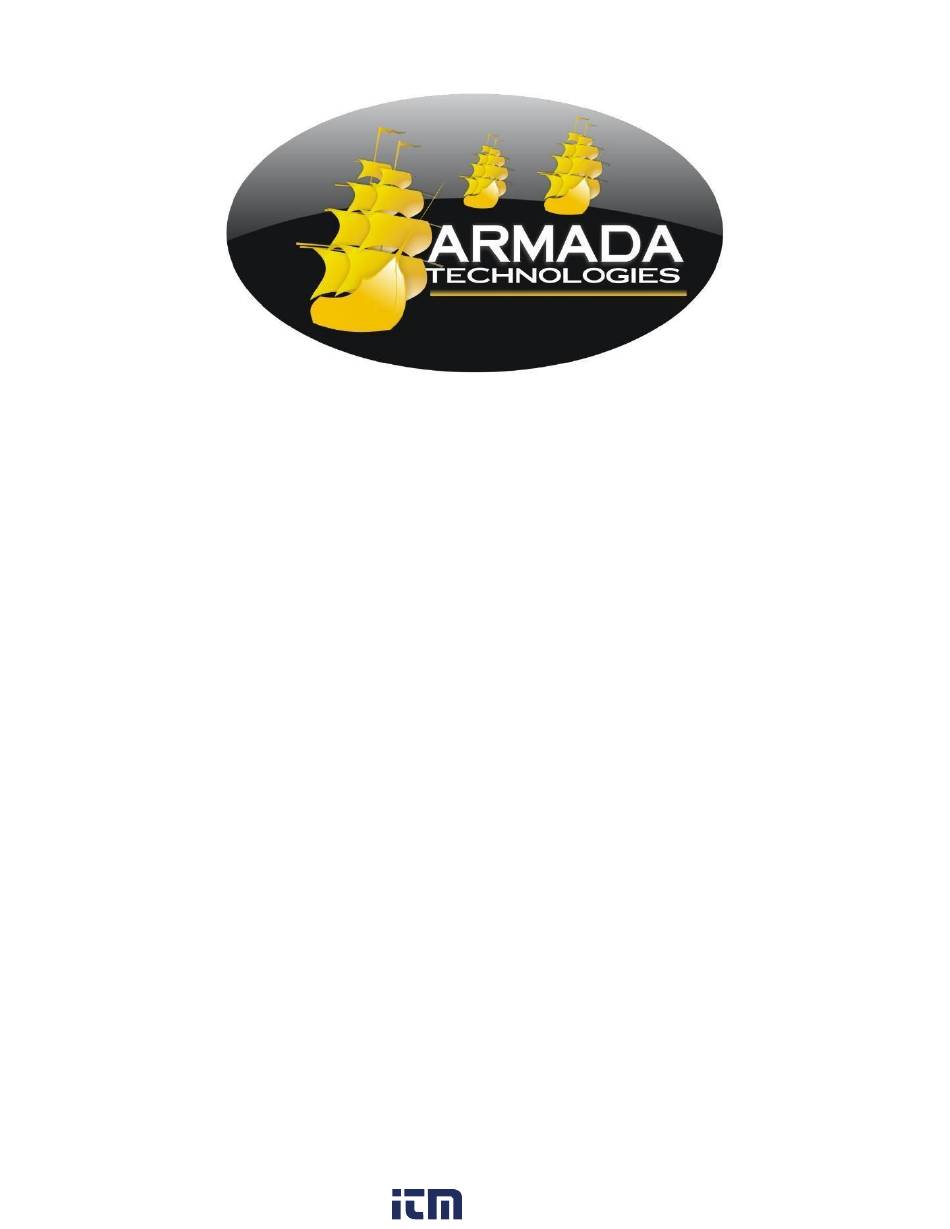

- Page 1 Pro48 & Pro48K Multi-Function Irrigation Tester Instruction Manual English – Page 2 Español – Página 10 1.800.561.8187 information@itm.com www. .com...
- Page 2 Armada Technologies Models Pro48 and Pro48K multi-function irrigation tester kit. Read this entire guide before operating the Pro48 or Pro 210F tone probe found in the kit. Keep this guide available to anyone who may be required to use these products.
-
Page 3: Operation
If batteries are weak, the short light may only stay on briefly or not at all. B. Clock Test 1. Place the Pro48 in the OFF mode. Connect the red alligator clip to the station wire to be tested and the black alligator clip to the common wire. - Page 4 5. The Pro48 must be turned off to reset the unit after the solenoid is activated. D. Activating/testing a solenoid at the valve 1. Put the top switch to the OFF mode. 2. Disconnect the solenoid from the station and common wires.
- Page 5 Activate mode” before using the chatter mode. 1. To chatter the solenoid for the purpose of locating the valve from the clock, turn the clock off and switch the Pro48 to OFF mode. 2. TURN OFF THE WATER to irrigation system.
- Page 6 Pro210F is required. If you purchased the Pro48 multi-function irrigation tester separately, a tone probe will need to be purchased to use this function. To send a tone with the Pro48, follow these instructions. 1. Connect the red lead to the station wire and the black lead to earth ground.
-
Page 7: Specifications
• 12 AWG Loop …… 3000-13000 feet • 14 AWG Loop …… 2000-8500 feet • 18 AWG Loop …… 500-3000 feet Physical Size Pro48 Multi-Function Irrigation Tester Length ………….. 160 mm (6.0“) Width ……………. 80 mm (3.0”) Depth …………… 35 mm (1.5”) Weight…………... - Page 8 MAINTENANCE Battery Installation or Replacement WARNING BEFORE REPLACING THE BATTERIES, BE SURE THE Pro48 IS OFF AND NOT CONNECTED TO A VOLTAGE SOURCE. Pro 48 Batteries Two 9 V (NEDA1604 or 6LR61) 1. Turn the Pro48 off. 2. Disconnect the Pro48 from any power source.
- Page 9 One-Year Limited Warranty Armada Technologies warrants all products will be free from defects in material and/or workmanship for a period of 12 months from the date of retail purchase. Abuse or misuse is not covered by the warranty and is determined at the sole discretion of Armada Technologies.
- Page 10 Pro48 & Pro48K Probador de Irrigación Multifuncional Manual de Instrucciones 1.800.561.8187 information@itm.com www. .com...
- Page 11 Armada Technologies. Lea este manual entero antes de operar la varilla o sonda de tono del Pro48 o el Pro210F hallada en el equipo. Tenga disponible este manual para cualquier persona que tenga que utilizar estos productos.
-
Page 12: Operación
B. Prueba del Reloj 1. Ponga el Pro48 en el modo “OFF”. Conecte el conductor rojo al cable de estación para probarlo y el conductor negro al cable común. 2. Encienda la estación del reloj para probarla 1.800.561.8187... - Page 13 3. Si detecta el voltaje correcto, el AC LED DE 24 VOLTS DEL RELOJ encenderá. C. Activando/Probando un Solenoide con el Reloj NOTA: El Pro48 no puede activar los solenoides que se alimentan solamente con el voltaje AC (por ejemplo, los solenoides conectados a un capacitor).
- Page 14 1. Para activar o ¨enganchar¨ el solenoide, conecte el conductor rojo del Pro48 al cable rojo del solenoide y el conductor negro al cable negro. 1.800.561.8187 information@itm.com...
- Page 15 2. APAGUE EL AGUA del sistema de irrigación. 3. Desconecte la estación y el cable común del controlador. 4. Conecte el Pro48 al sujetar el conductor rojo al cable de estación y el conductor negro al cable común. 5. Ponga el interruptor deslizante lateral al modo CHATTER y el interruptor superior al modo SOLENOID.
- Page 16 Mientras está sosteniendo el botón, mueva la varilla cerca del cable o los cables que quiere identificar. El cable que emita el tono más fuerte es el que está conectado al Pro48. Si otros tonos empiezan a interferir, brevemente levante y pulse nuevamente el botón principal para ponerse en el...
-
Page 17: Especificaciones
NOTA: Depende de la condición de la batería • 12 AWG lazada………..3000-13000 pies • 14 AWG lazada………..2000-8500 pies • 18 AWG lazada………...500-3000 pies Tamaño del Pro48 Probador de la Irrigación Multifuncional Largo……………… 160 mm (6.0 pulgadas) Ancho……………… 80 mm (3.0 pulgadas) Profundidad……….. - Page 18 BATERÍAS, ASEGÚRESE QUE EL PRO48 ESTÉ APAGADO Y QUE NO ESTÉ CONECTADO A NINGUNA FUENTE DE VOLTAJE. Las Baterías del Pro48 Dos de 9 volts (NEDA 1604 o 6LR61) 1. Apague el Pro48. 2. Desconecte el Pro48 de cualquier fuente de energía.
- Page 19 3. Reemplace y sujete de nuevo la tapa de las baterías. Garantía Limitada de Un Año Armada Technologies garantiza que todo sus productos serán libres de defectos en el material y/o fabricación por un período de los 12 meses después de la fecha de la compra.
- Page 20 (aproximadamente 4 horas). Armada Technologies 8535 Byron Commerce Dr. SW Ste. A Byron Center, MI 49315 Número de Teléfono: 1 616 803-1080 www.Armadatech.com Rev. 09/23 1.800.561.8187 information@itm.com www.
