Summary of Contents for RUTEC 83445

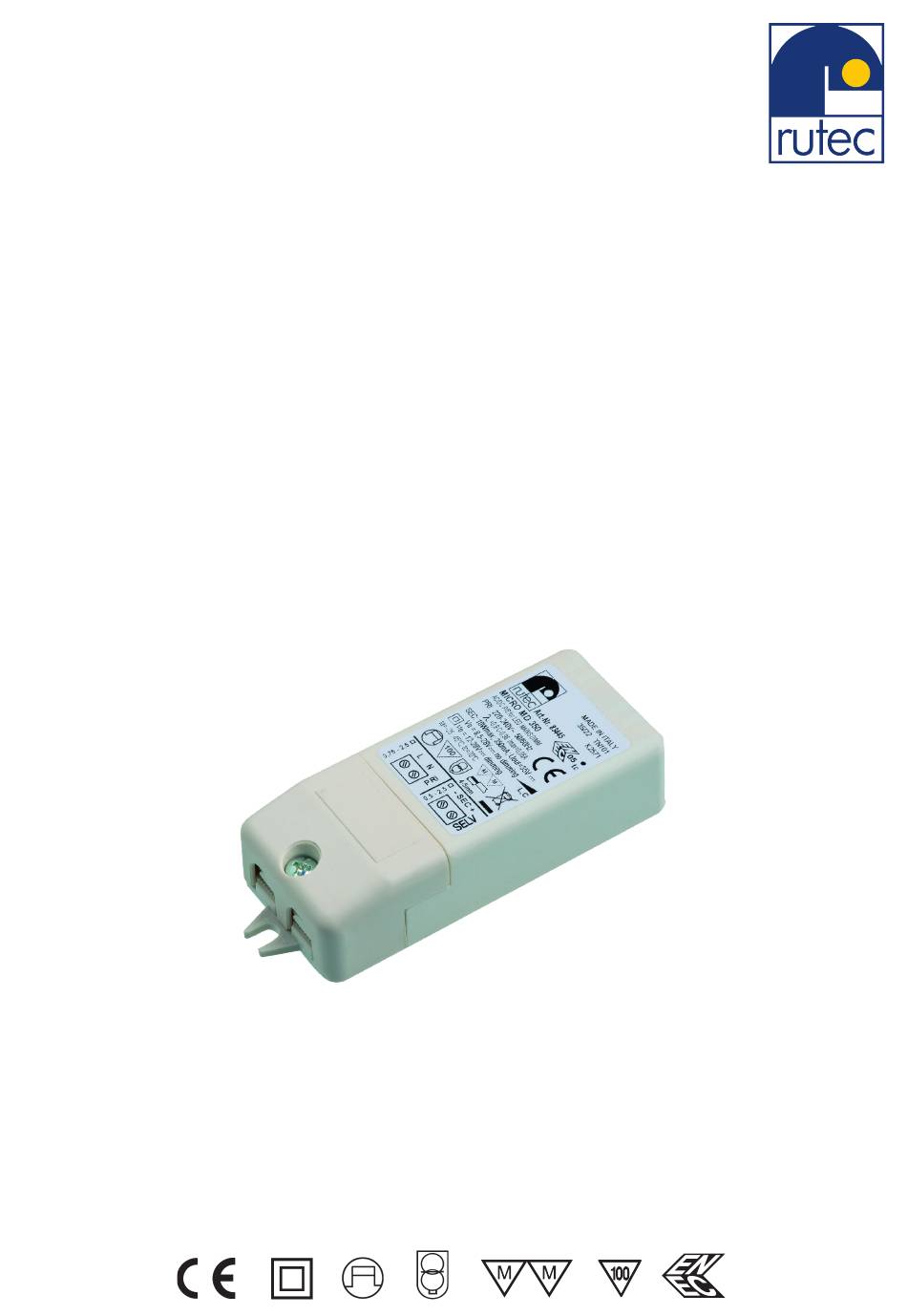

- Page 1 LED-Konverter 350mA 4-10W LED converter 350mA 4-10W 83445 MONTAGE- UND BETRIEBSANLEITUNG INSTRUCTIONS FOR USE...
- Page 2 SICHERHEITSHINWEISE TECHNISCHE DATEN: Eingang: Allgemeine Hinweise zur Inbetriebnahme 220 - 240 V AC, 50/60 Hz • Beauftragen Sie mit der Inbetriebnahme eine Elektro- Ausgang: fachkraft. 350 mA, 8,5-28 V DC, 3-9,8 W (ohne Dimmung) • Vergewissern Sie sich immer, dass das Gerät an einem 350 mA, 12-28 V DC, 4,2-9,8 W (mit Dimmung, LC) Ort mit guter Belüftung installiert wird, um die richtige Umgebungstemperatur:...
- Page 3 Der LED Konverter 83445 ist ein primärseitig dimmbarer Konverter, welcher auf der Sekundärseite einen gleichgerichteten kon- stanten Strom von 350 mA und eine Leistung von maximal 10 W ausgibt. VERDRAHTUNGSSCHEMA: 230V AC max. 8m INBETRIEBNAHME: • Schließen Sie zunächst die LED-Module an die Sekundärseite des Konverters an. Achten Sie hierbei auf die richtige Polarität + (Anode) und - (Kathode).
- Page 4 SAFETY INSTRUCTIONS TECHNICAL DATA: Input: General notes for installation 220 - 240 V AC, 50/60 Hz • Commission a qualified electrician to carry out the Output: installation. 350 mA, 8.5-28 V DC, 3-9.8 W (without dimming) • Always ensure that the unit is installed in a location 350 mA, 12-28 V DC, 4,2-9.8 W (with dimming, LC) with good ventilation to ensure the correct operating Ambient temperature:...
-
Page 5: Wiring Diagram
The LED converter 83445 is a dimmable converter on the primary side, which outputs a rectified constant current of 350 mA DC and a maximum power of 10 W on the secondary side. WIRING DIAGRAM: 230V AC max. 8m INSTALLATION: •... - Page 6 NOTIZEN: NOTES:...
- Page 8 Carl-Zeiss-Str. 15 ... auf lange Sicht! 28857 Syke...
