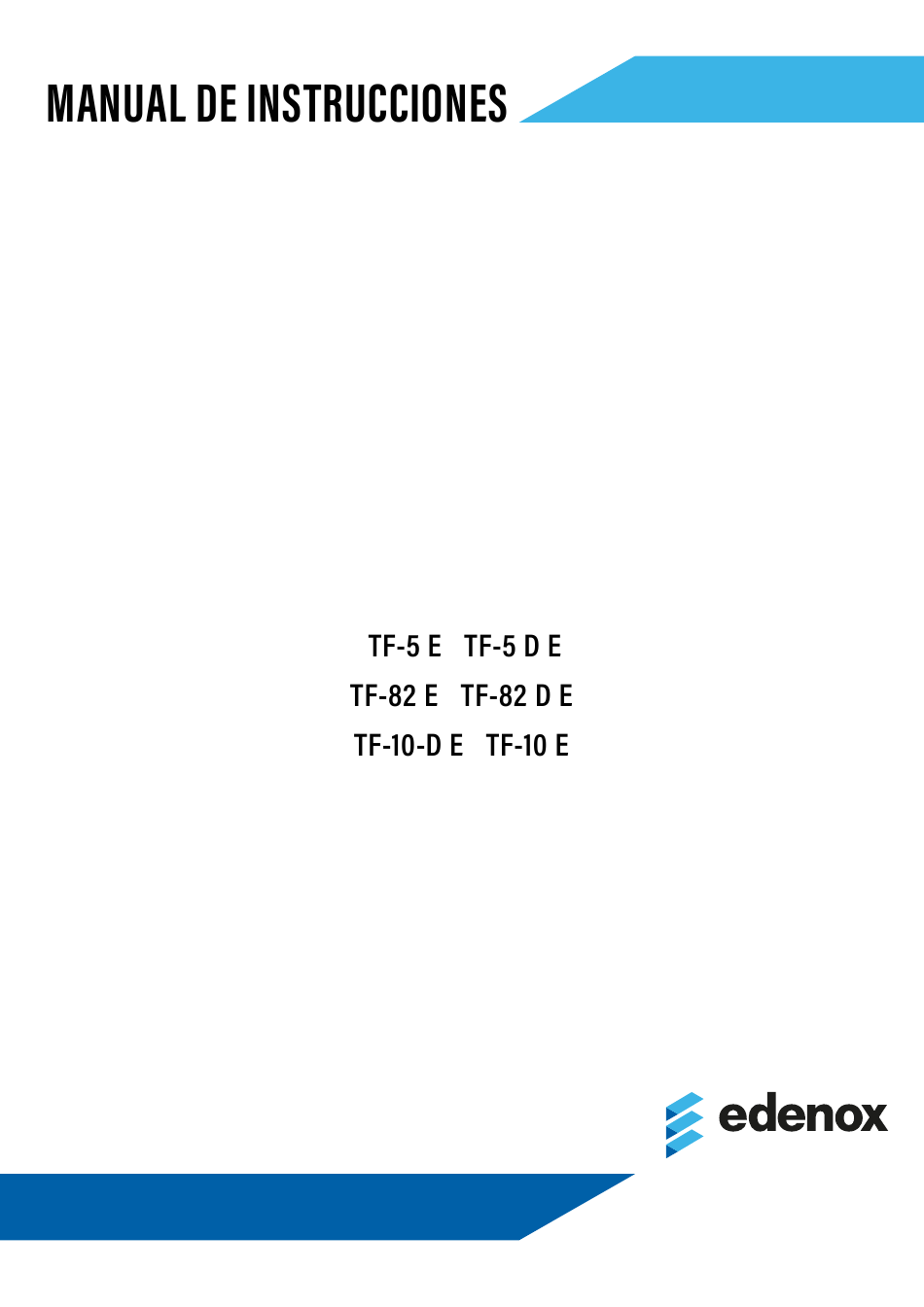

Summary of Contents for edenox TF-5 E
- Page 1 FREIDORAS ELÉCTRICAS Lea detenidamente este manual de usuario antes de utilizarlo. Conserve este manual a mano para futuras consultas.
- Page 2 ADVERTENCIAS: • El nuevo uso o la reparación de este producto debe ser realizado por los expertos, la persona calificada o aquellos que tienen la licencia de instalación, o los que están autorizados por el fabricante. • En la instalación o el mantenimiento, obedezca cuidadosamente las siguientes instrucciones para garantizar el uso seguro de este aparato.
-
Page 3: Instalación
INSTALACIÓN: • Esta freidora es un producto enchufable, pero las normas de seguridad comercial exigen que se realice una toma de tierra adicional. Sólo un técnico debidamente cualificado debe instalar el producto. Hay un perno de tierra en la parte trasera de la freidora. Cumpliendo plenamente las normas de seguridad, conecte el cable de tierra con un cable adecuado. - Page 4 8. Si el cabezal de la freidora se mueve ligeramente por accidente cuando está en uso, una instalación de seguridad - Interruptor Mirco (si el modelo tiene, A, ver Fig. 3) cortará la energía y dejará de calentar. Cuando el cabezal de la freidora (C) está en la posición correcta o hacia abajo, el Micro Interruptor (A) es empujado hacia adentro desde la almohadilla (B) y el elemento calefactor recibirá...
-
Page 5: Mantenimiento Y Limpieza
SA1: Microinterruptor SA2: Interruptor de encendido KT: Termostato HL1: Indicador R: Calentador Modelos: TF-5 E, TF-5 D E, TF-82 E y TF-82 D E XP: Cable de alimentación ST: Limitador de temperatura SA1: Interruptor de encendido HL1: Indicador de potencia... - Page 6 DESPIECE: Modelo TF-5 E y TF-5 D E Número Nombre Número Nombre Interruptor de alimentación Cesta Luz indicadora Pies de goma Pomo del termostato Cuerpo Esfera del termostato Mango Termostato Tapa Limitador de temperatura Cable de alimentación Calentador Microinterruptor Soporte de la cesta Modelo TF-82 E y TF-82 D E Número...
-
Page 7: Resolución De Problemas
Modelo TF-10 E y TF-10-D E Número Nombre Número Nombre Válvula de aceite Indicador de encendido Pie de goma Interruptor de alimentación Cuerpo Tapa Asa Cable de alimentación Tapa Calentador Adhesivo panel de control Contra. caja electricidad Indicador de calor Tornillo de tierra Percha para cestas Abrazadera de cable... - Page 8 Para más información: www.edenox.es edenox@edenox.com [+34] 935 651 130 Zer0waste...
- Page 9 ELECTRIC FRIERS Read this user manual carefully before use. Keep this manual handy for future reference.
- Page 10 WARNINGS: • New use or repairing this product must be performed by the experts, qualified person or those who have installation licence, or those who are authorized by the manufacturer. • In installation or maintenance, please obey the following instructions carefully to ensure the safety use of this appliance.
-
Page 11: Operation
INSTALACIÓN: • This fryer is a plug-in product but commercial safety regulations require additional earthing to be carried out. Only a suitably qualified technician should install the product. There is an earth bolt at the back of the fryer. Complying fully with safety regulations, connect the earth wire with suitable cable. •... - Page 12 8. If the fryer head is moved slightly by accident when in use, an safety facility- Mirco Switch (if the model has, A, see Fig. 3) will cut the power off and stop heating. When the frying head (C) is in the correct or down position the Micro Switch (A) is pushed in from pad (B) and the heating element will be supplied with power.When the head (F) is in the up position or removed from the unit and pad, (E) switch goes to the “OFF”...
-
Page 13: Technical Data
ST: Temperature Limiter SA1: Micro Switch SA2: Power Switch KT: Thermostat HL1: Indicator R: Heater Modelos: TF-5 E, TF-5 D E, TF-82 E & TF-82 D E XP: Power cable ST: Temperature limiter SA1: Power switch HL1: Power indicator HL2: Heat indicator R: Heater Modelos: TF-10 E &... - Page 14 EXPLODED VIRE: Modelo TF-5 E & TF-5 D E Item No. Item Name Item No. Item Name Power Switch Basket Indicator Light Rubber feet Thermostat Knob Body Thermostat Dial Handle Thermostat Temperature Limiter Power Cord Heater Micro Switch Support bracket of basket Modelo TF-82 E &...
-
Page 15: Troubleshooting
Modelo TF-10 E & TF-10-D E Item No. Item Name Item No. Item Name Oil Valve Power Indicator Rubber Foot Power Switch Body Lid Cover Handle Power Cord Lid Cover Heater Control Panel Sticker Back Cover of Electricity Box 19 Heat Indicator Earth Screw Basket Hanger... - Page 16 For further information: www.edenox.es edenox@edenox.com [+34] 935 651 130 Zer0waste...
