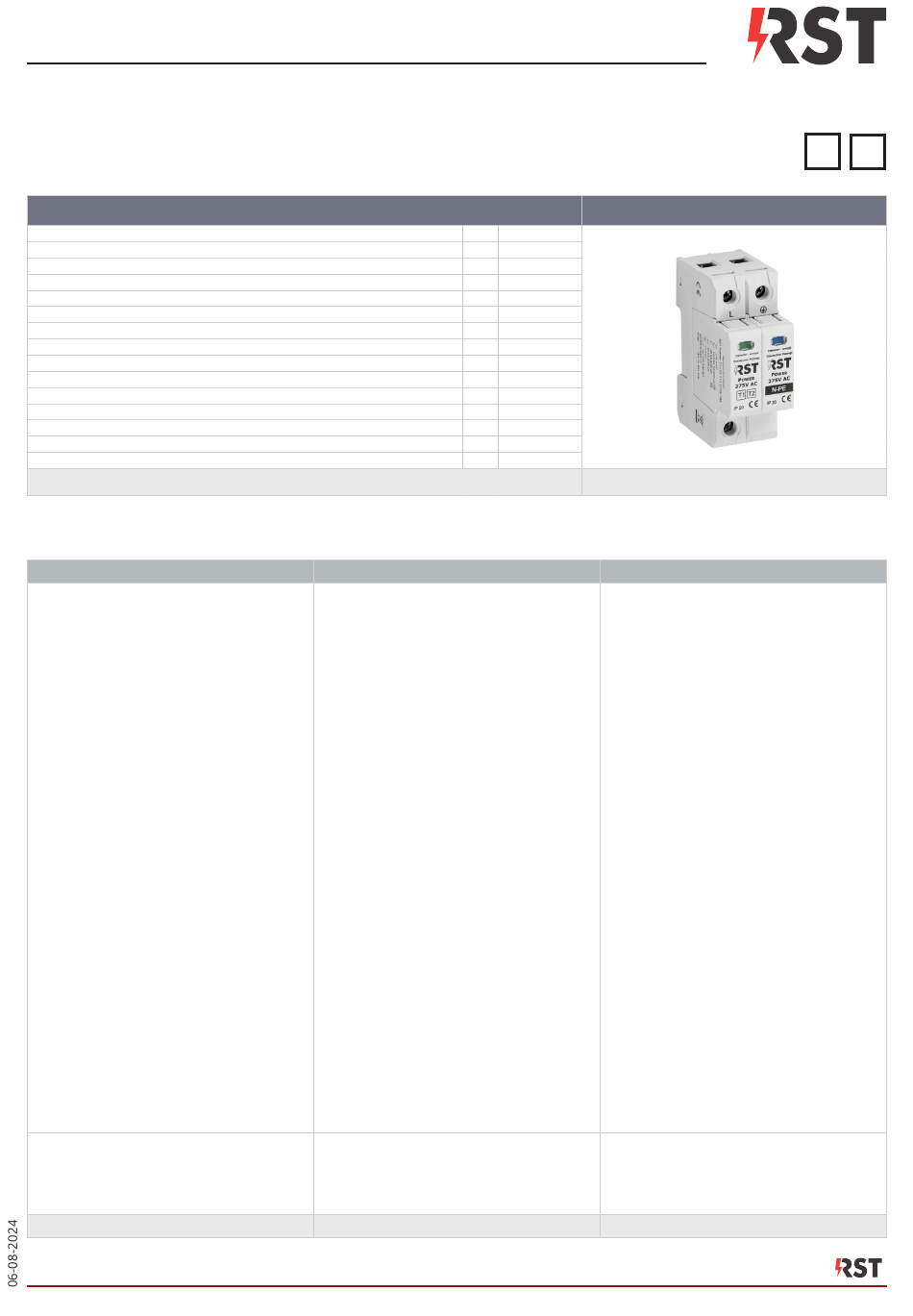

RST POWER T1 Installation Manual

Instrukcja użytkowania / Installation manual / Инструкция по установке
RST P T1+T2 1+1 275V (FM)
ower
OGRANICZNIK PRZEPIĘĆ / SURGE PROTECTING DEVICE / ОГРАНИЧИТЕЛЬ ПЕРЕНАПРЯЖЕНИЯ
Parametry techniczne / technical Parameters / Технические парамеТры
Klasyfikacja SPD wg PN-EN 61643-11 / SPD per EN 61643-11
Napięcie znamionowe AC / Rated voltage
Największe napięcie trwałej pracy / Maximum continuous voltage AC (50/60Hz)
Konfiguracja połączeń / Connection type
Rodzaj sieci / Network
Prąd piorunowy / Lightning current (10/350 µs) L/N - PE
Maksymalny prąd wyładowczy / Maximum discharge current (8/20 µs) / pole
Znamionowy prąd wyładowczy / Nominal discharge current (8/20 µs) / pole
Napięciowy poziom ochrony / Voltage protection level L - N
Napięciowy poziom ochrony / Voltage protection level N - PE
Maksymalny prąd zabezpieczenia / Maximum backup fuse
Zakres temperatur pracy / Temperature range
Dopuszczalna wilgotność powietrza / Humidity
Materiał obudowy/Klasa palności UL 94 / Housing material
Stopień ochrony / Degree of protection
Numer katalogowy / Article number / Номер по каталогу
INSTRUKCJA BEZPIECZEŃSTWA
Do połączenia i montażu urządzenia upoważnieni
są wyłącznie wykwalifikowani elektrycy posiadający
niezbędną wiedzę i uprawnienia.
Obowiązkiem jest przestrzeganie
krajowych i bezpieczeństwa pracy (PN-IEC 60364-
1:2010). Przed przystąpieniem
należy urządzenie skontrolować pod względem
ewentualnych uszkodzeń zewnętrznych lub innych
usterek. Eksploatacja urządzenia
jest wyłącznie z uwzględnieniem podanych i
opisanych warunków i parametrów zawartych w
instrukcji montażu i karcie katalogowej. Obciążenia
przekraczające wartości podane w instrukcji mogą
spowodować uszkodzenie ogranicznika przepięć
jak i podłączonych urządzeń
Przeprowadzanie samowolnych zmian w urządzeniu
jest niedopuszczalne i skutkuje
gwarancyjnych.
Zacisk uziemiający ogranicznika należy podłączyć do
istniejącej szyny uziemiającej, instalacji wyrównania
potencjałów lub przewodu PE (PEN) instalacji
elektrycznej, a w przypadku ich braku, należy
bezwzględnie doprowadzić
uziemiający.
Uszkodzenie się ogranicznika powoduje przerwę
w gałęzi ochronnej i pozbawia instalację dalszej
ochrony. W takim wypadku należy wymienić
uszkodzony element na nowy o takim samym
symbolu.
Zaleca się wykonywanie okresowych przeglądów
sprawności układu ochrony przed przepięciami – stan
optycznej sygnalizacji uszkodzenia oraz sprawdzenie
jakości połączeń – co rok przed sezonem burzowym,
po wystąpieniu nawałnicy burzowej w najbliższej
okolicy i każdorazowo podczas konserwacji systemu.
Ogranicznik jest przeznaczony
w instalacjach wewnętrznych.
zewnętrznych stosować tylko
dodatkowej obudowie przystosowanej do warunków
środowiskowych.
RST Sp. z o.o. · 15-113 Białystok · ul. Gen. W. Andersa 40a · Polska · tel. +48 85 307 00 85 · e-mail: rst@rst.pl · www.rst.pl
Copyright© RST Sp. z o.o. Producent zastrzega prawo do wprowadzania zmian technicznych bez powiadamiania. Grafiki są ilustracjami przykładowymi i nie są wiążące.
Only qualified electricians with the necessary
knowledge and authorizations are allowed to
connect and install the device.
przepisów The obligation is to comply with national and
occupational safety regulations (IEC 60364-1: 2010).
do montażu Before starting the installation, check the device
for possible external damage or other defects.
Operation of the device is only permitted under the
dozwolona conditions and parameters specified and described
in the manual and the datasheet. Loads exceeding
the values specified in the manual may damage the
surge arrester and the connected electrical devices.
Manipulation and changes to the device may void
the warranty rights.
elektrycznych. The earthing terminal of the arrester should be
connected to the existing earthing bar, equipotential
utratą praw bonding system or PE (PEN) conductor of the
electrical installation, and in their absence, a
separate earthing conductor must be provided.
Damage to the limiter causes a break in the
protective branch and deprives the installation of
further protection. In this case, replace the damaged
oddzielny przewód element with a new one with the same symbol.
It is recommended to perform periodic inspections
of the efficiency of the overvoltage protection device
- the condition of the optical fault signaling and to
check the quality of connections - every year before
the storm season, after a storm in the immediate
vicinity and each time during system maintenance.
do montażu The surge arrester is intended for installation in
Do instalacji indoor installations. For outdoor installations only
w specjalnej in a special housing adapted to environmental
conditions.
T1+T2
U 230 V
n
U 275 V
c
CT2 1+1
1-f TN i TT
I 12,5 kA
imp
I 50 kA
max
I 25 kA
n
U < 1,5 kV
p
U < 1,5 kV
p
125 A gL/gG
T -40 ... +70°C
RH 90%
ABS V0
IP IP 20
SAFETY INSTRUCTIONS
Art. nr 801 411 (801 416)
RST PoweR T1+T2 1+1 275V (FM)
