Belden grass valley LDX 86N Series Maintenance Manual
  1. Manuals
  2. Brands
  3. Belden Manuals
  4. Digital Camera
  5. grass valley LDX 86N Series
  6. Maintenance manual

Belden grass valley LDX 86N Series Maintenance Manual

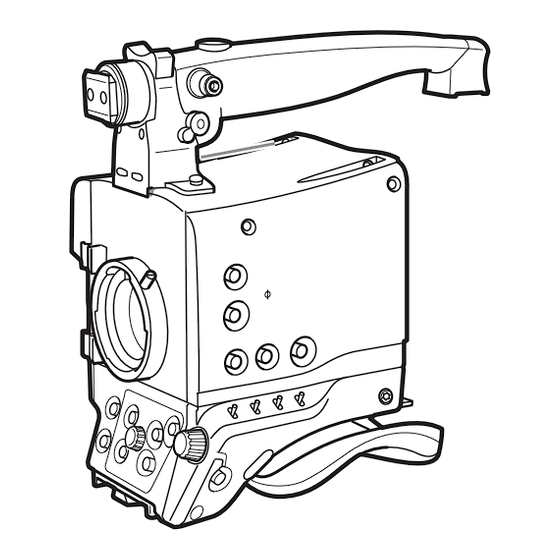

Native hd/3g/4k/high-speed system camera
Hide thumbs

Advertisement

Quick Links

Download this manual
Maintenance Manual
3923 496 32471 June 2016 v1.0
N
LDX 86
Series
Native HD/3G/4K/High-Speed System Camera

Advertisement

loading
Need help?

Need help?

Do you have a question about the grass valley LDX 86N Series and is the answer not in the manual?

Questions and answers

Summary of Contents for Belden grass valley LDX 86N Series

  • Page 1 Maintenance Manual 3923 496 32471 June 2016 v1.0 LDX 86 Series Native HD/3G/4K/High-Speed System Camera...

  • Page 2: Declaration Of Conformity

    Liable to technical alterations in the course of further development. Trademarks Grass Valley, LDX Series and derivatives are trademarks of Belden Inc. or Grass Valley. All other tradenames referenced are service marks, trademarks, or registered trademarks of their respective companies.
  • Page 3 Recycling Visit www.grassvalley.com for recycling information. LDX 86 Native HD/3G/4K/High-Speed System Camera Maintenance Manual (v1.0)

  • Page 4: Warnings And Cautions

    Important information This information is intended as a guide for trained and qualified personnel who are aware of the dangers involved in handling potentially hazardous electrical / electronic equipment. It is not intended to contain a complete list of all safety precautions which should be observed by personnel in using this or other electronic equipment.
  • Page 5 1‐0108604‐0000 LDX86n 4K List of Field Replacable Units (FRUs): Part Number Description 510‐00006‐01 SIDEGRIP ASSY 3922 407 57421 V‐BLOCK MACHINED 510‐00009‐01 SHOULDERPAD ASSY 2522 203 04013 CSK SCR STL ST M2,5x6 2522 203 04023 CSK SCR STL ST M3X6 Maintenance Manual...
  • Page 7 500‐00046‐01 GNDLS HEAD LDX86n List of Field Replacable Units (FRUs): Part Number Description 500‐00048‐01 FRONT MODULE CMOS 4K 3922 404 44032 BAJONET RING GRIP 8322 299 71887 CSK SCR STL ST M3X6 BLACK 326‐00006‐01 COMBI SCR PAN STL ST M3X8 Maintenance Manual...
  • Page 9 510‐00006‐01 SIDEGRIP ASSY List of Field Replacable Units (FRUs): Part Number Description 2522 203 04035 CSK SCR STL ST M4X10 Maintenance Manual...
  • Page 12 510‐00009‐01 SHOULDERPAD ASSY List of Field Replacable Units (FRUs): Part Number Description 510‐00009‐01 SHOULDERPAD ASSY 2522 202 07005 PAN TAP SCR F ST T8 2,9X6,5 Maintenance Manual...
  • Page 14 500‐00047‐01 CAMERA HEAD BASIC 4K List of Field Replacable Units (FRUs): Part Number Description 3922 407 40211 DIG.ZOOM HANDGRIP ASSY 2422 015 19425 CLB FLEX 10P FFC 0.5 SUMICARD TL=138MM 30V 524‐00021‐01 PCB F‐‐‐ GENERIC FPC 45P 0.3MM L=68MM 524‐00023‐02 PCB F‐‐‐ FPC 45P 0.3MM TL=160MM Au 3922 407 61442 POWER CABLE ASSY 3922 407 61435 12P WIRING POWER 2522 201 08031 TORX PAN HEAD SCREW M3X6 2522 613 12005 SPR WASH STL ST 3,1X5,7 2522 201 08049 PAN SCR STL ST M4X10 2522 600 27026 WASH STL ST 4,3X9 2522 613 12009 SPR WASH STL ST 4,1X7,1 326‐00005‐01 COMBI SCR PAN STL ST M3X6 522‐00048‐01 PCBA HS 4K RPB Maintenance Manual...
  • Page 16 3922 407 55801 BOTTOM PLATE ASSY List of Field Replacable Units (FRUs): Part Number Description 3922 407 62301 EMC MATERIAL CLIP‐ON 3922 203 00273 SPR CMP 4.57 X 6.35 0.53 NMM STL ST 3922 405 08092 RIGHT COVER STRAIN RELIEF 3922 405 08103 LEFT COVER STRAIN RELIEF 3922 203 00303 WSH PLN 8x4.1x0.5 PA 2422 015 18547 CLB FLEX 10P FFC 0.5 SUMICARD TL=78MM 30V 2522 201 08031 TORX PAN HEAD SCREW M3X6 2522 201 08034 PAN SCR STL ST M3X12 2522 600 27017 WASH STL ST 3,2X7 3922 406 56001 INTERCON. POWER BRD Maintenance Manual...
  • Page 18 3922 407 55811 FRONT PLATE ASSY List of Field Replacable Units (FRUs): Part Number Description 3922 400 10041 CABLECLAMP 3922 400 11642 VOLUME KNOB 2522 600 27017 WASH STL ST 3,2X7 2522 200 03024 PAN CAP SCR STL.ST M3x10 3922 406 55981 FRONT SWITCH PANEL 326‐00005‐01 COMBI SCR PAN STL ST M3X6 Maintenance Manual...
  • Page 20 500‐00006‐01 TOP PLATE ASSY List of Field Replacable Units (FRUs): Part Number Description 2522 200 03032 PAN CAP SCR STL.ST M4x12 2422 015 18547 CLB FLEX 10P FFC 0.5 SUMICARD TL=78MM 30V 326‐00005‐01 COMBI SCR PAN STL ST M3X6 3922 406 56021 PCBA Handgrip IF Board Maintenance Manual...
  • Page 22 3922 407 55841 COVER LEFT ASSY List of Field Replacable Units (FRUs): Part Number Description 3922 400 11651 ROTARY KNOB 2522 200 03032 PAN CAP SCR STL.ST M4x12 3922 405 08103 LEFT COVER STRAIN RELIEF 3922 406 55991 PCBA LSP BOARD 3922 406 56141 PCBA LSP Rotary Board 3922 205 00005 CLB FLEX 10P FFC 0.5 SUMICARD TL=46MM 30V 3922 407 26063 POWER SWITCH ASSY 2522 201 08031 TORX PAN HEAD SCREW M3X6 2522 600 27017 WASH STL ST 3,2X7 2522 600 27026 WASH STL ST 4,3X9 2522 200 03024 PAN CAP SCR STL.ST M3x10 326‐00005‐01 COMBI SCR PAN STL ST M3X6 Maintenance Manual...
  • Page 24 500‐00004‐01 COVER RIGHT ASSY List of Field Replacable Units (FRUs): Part Number Description 3922 400 08501 SEALING VF‐CONNECTOR 3922 407 62301 EMC MATERIAL CLIP‐ON 2522 200 03032 PAN CAP SCR STL.ST M4x12 3922 411 57321 PCB F‐‐‐ GENERIC FPC 45P 0.3MM L=68MM 2522 201 08031 PAN SCR STL ST M3X6 2522 600 27017 WASH STL ST 3,2X7 2522 613 12005 SPR WASH STL ST 3,1X5,7 2522 600 27026 WASH STL ST 4,3X9 2522 200 03024 PAN CAP SCR STL.ST M3x10 3922 406 57271 PCBA HS RCB 3922 406 57401 PCBA HS HDMI AND MIC BOARD 3922 406 56331 PCBA Lens and RS232 Board Maintenance Manual...
  • Page 26 500‐00052‐01 DOCKINGPLATE ASSY 4K List of Field Replacable Units (FRUs): Part Number Description 2522 600 27017 WASH STL ST 3,2X7 2522 613 12005 SPR WASH STL ST 3,1X5,7 2522 401 09008 HEX NUT STL ST M3 Maintenance Manual...
  • Page 28 3922 407 40211 DIG.ZOOM HANDGRIP ASSY List of Field Replacable Units (FRUs): Part Number Description 2522 600 27026 WASH STL ST 4,3X9 2522 600 27137 WASH STL ST 2,7X6,5 2522 600 27151 WASH STL ST 2,2X5 2522 613 12005 SPR WASH STL ST 3,1X5,7 2522 613 12063 SPR WASH STL ST 2,6X5,1 2622 890 12077 SPRING LOADED BALL BUSH 3922 401 47881 VF‐RING 3922 404 20073 BUSH 3922 404 21211 DISC 3922 404 22991 VF‐NUT‐LONG 3922 407 24012 VF SCREW LONG ASSY 3922 407 25346 HANDGRIP ASSY 3922 407 25553 CLAMPBOLT 3922 407 29211 TORX SCREW M2X16 3922 407 29221 TORX SCREW M3X25 3922 407 32581 VF PIPE LDK100 3922 407 39502 ZOOMCONTROL ASSY Maintenance Manual...
  • Page 30 3922 407 39502 ZOOMCONTROL ASSY List of Field Replacable Units (FRUs): Part Number Description 3922 407 39502 ZOOMCONTROL ASSY 2522 201 08007 PAN SCR STL ST M2X12 2522 600 27151 WASH STL ST 2,2X5 3922 400 08713 ZOOMKNOB Maintenance Manual...
