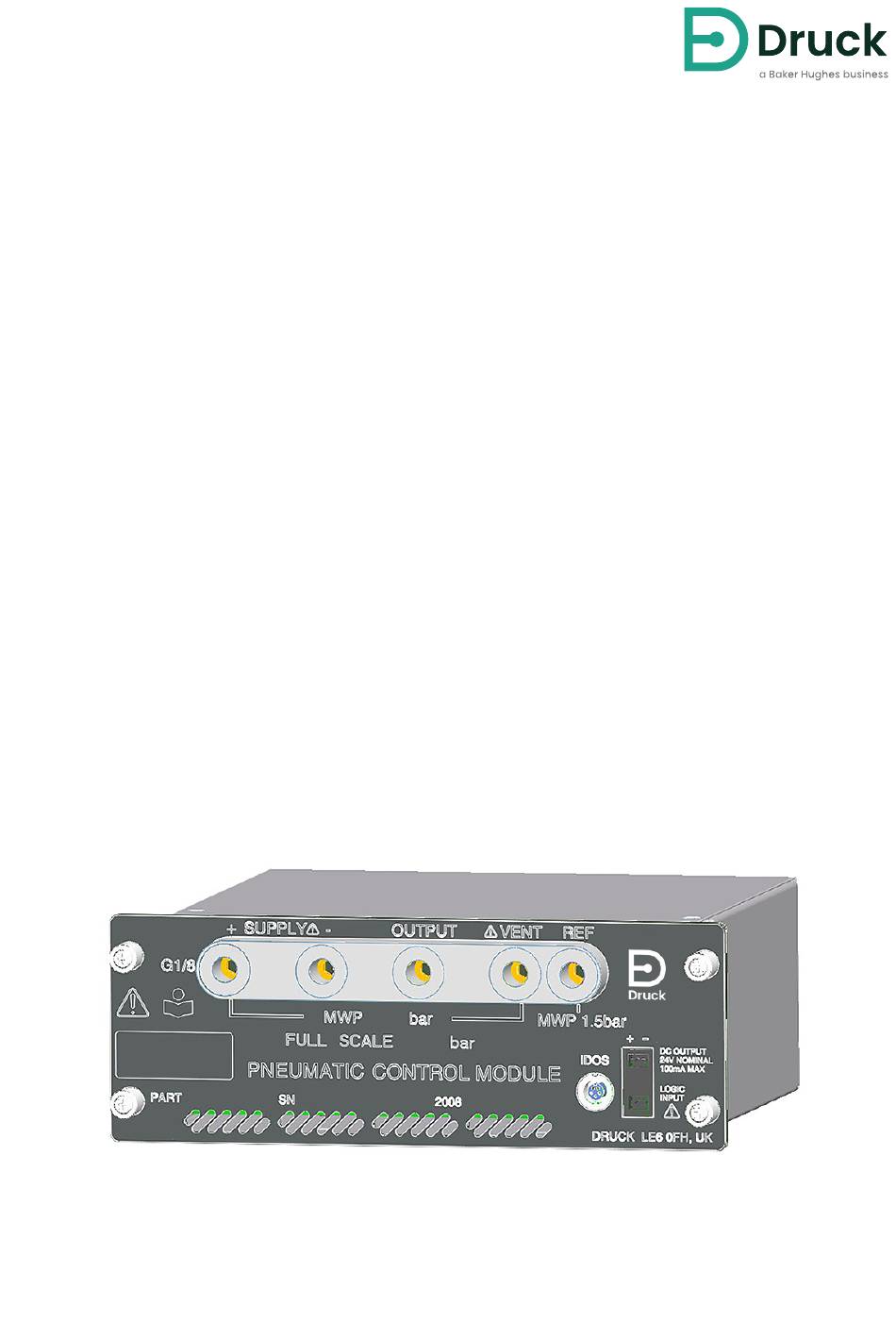

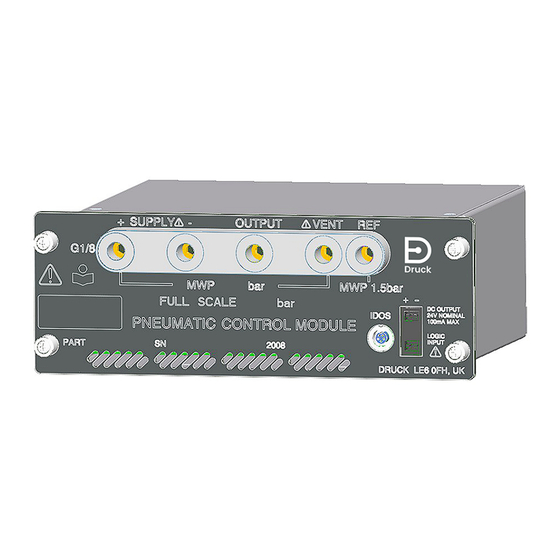

PACE CM Pneumatic Control Module Safety Instructions and Installation Guide English 1 – 10 Čeština 11 – 20 Deutsch 21 – 30 Español 31 – 40 Français 41 – 50 Italiano 51 – 60 Lietuvių 61 – 70 Magyar 71 – 80 Nederlands 81 –...
Introduction When installed in a PACE instrument, the Pneumatic Control Module measures and controls pneumatic pressure. For the full specification and user manual, refer to Druck website: https://druck.com Packaging INFORMATION After unpacking a cold instrument, allow time for it to stabilize and any condensation to evaporate.
Page 8
This symbol warns the user of the danger of electric shock. Druck is an active participant in the UK and EU Waste Electrical and Electronic Equipment (WEEE) take-back initiative (UK SI 2013/3113, EU directive 2012/19/EU). The equipment that you bought has required the extraction and use of natural resources for its production.
Page 9
Note: Allow a free flow of air around the pressure module, especially at high ambient temperatures. Key to Figure A1 +ve supply port. -ve supply port. Maximum Working Pressure (MWP) Output port. Vent port. Reference port. Copyright 2008 Baker Hughes Company. English–PACE CM Safety Instructions | 3...
Page 10
ISO228/1 G1/8 pressure connector or adaptor. For adaptors, see “Pressure Adaptors” on page 4. Pressure Supply Refer to Figure B4 for connection of the PACE pressure supply and the key below: Copyright 2008 Baker Hughes Company. 4 | PACE CM Safety Instructions–English...
PACE CM Pressure Manifold Vent port Control/measure Output port sensor Vacuum sensor Supply - port Pressure sensor Supply + port Figure 1: PACE CM Pressure Manifold Pneumatic Diagram Copyright 2008 Baker Hughes Company. English–PACE CM Safety Instructions | 5...
Page 12
Fit the diffuser to the negative port to diffuse airflow. During system pressure vent operations, the pressure discharges from the system to atmosphere through the vent port. Fit a diffuser to the vent port to diffuse airflow. Copyright 2008 Baker Hughes Company. 6 | PACE CM Safety Instructions–English...
Page 13
16. Source pressure (regulated compressed air supply) 17. Exhaust to atmosphere Atmosphere Note: Refer to the PACE CM User Manual, Reference and Specification for details of other system components. High pressure gas exhaust - depending on pressure range. Optional vacuum system kit, allows the -ve port gas to be directly discharged to atmosphere, by- passing the vacuum pump.
Dry air or nitrogen recommended. Not rated for oxygen or other explosive gases. 6. Return Goods/Material Procedure If the unit requires calibration or is unserviceable, return it to the nearest Druck Service Centre listed at: https://druck.com/service. Contact the Service Department to obtain a Return Goods/Material Authorization (RGA or RMA).
Page 15
• Details of defect/work to be undertaken. • Calibration traceability requirements. • Operating conditions. Copyright 2008 Baker Hughes Company. English–PACE CM Safety Instructions | 9...
Page 16
Copyright 2008 Baker Hughes Company. 10 | PACE CM Safety Instructions–English...
Page 17
Úvod Když je pneumatický řídicí modul nainstalován v přístroji PACE, měří a reguluje pneumatický tlak. Kompletní technické údaje a uživatelskou příručku najdete na webové stránce společnosti Druck: https://druck.com Balení INFORMACE Po vybalení nechte chladný nástroj nějakou dobu stabilizovat a umožněte odpaření veškeré kondenzace.
Tento symbol označuje varování, že je uživatel vystaven nebezpečí úrazu elektrickým proudem. Společnost Druck se aktivně podílí na iniciativě zpětného odběru odpadních elektrických a elektronických zařízení pro Evropu a Velkou Británii (UK SI 2013/3113, směrnice 2012/19/EU). Aby mohlo být zařízení, které jste si zakoupili, vyrobeno, bylo potřeba vytěžit a použít určité...
Page 19
Poznámka: Umožněte, aby kolem tlakového modulu mohl proudit volný proud vzduchu, zejména při vysokých okolních teplotách. Legenda k obrázku A1 Port napájení +ve Port napájení -ve Maximální pracovní tlak (MWP) Výstupní port Odvzdušňovací port Referenční port Copyright 2008 Baker Hughes Company. čeština–Bezpečnostní pokyny PACE CM | 13...
Page 20
Tlaková přípojka nebo adaptér pro G1/8 podle ISO228/1. Pro adaptéry viz část „Tlakové adaptéry“ na straně 14. Přívod tlaku Na obrázku B4 níže naleznete připojení přívodů tlaku pro PACE a popisy: Copyright 2008 Baker Hughes Company. 14 | Bezpečnostní pokyny PACE CM–čeština...
Page 21
Pro rychlou odezvu pro pneumatické řídicí moduly pracující v blízkosti atmosférického tlaku by měl být použit přívod vakua. PACE CM Obrázek 1: Pneumatické schéma tlakového rozdělovače u přístroje PACE CM Copyright 2008 Baker Hughes Company. čeština–Bezpečnostní pokyny PACE CM | 15...
Page 22
K rozptýlení proudu vzduchu osaďte záporný port difuzérem. Během operací uvolňování tlaku ze systému je tlak ze systému vypouštěn do atmosféry přes odvzdušňovací otvor. K rozptýlení proudu vzduchu osaďte odvzdušňovací port difuzérem. Copyright 2008 Baker Hughes Company. 16 | Bezpečnostní pokyny PACE CM–čeština...
Page 23
Instalace objemu zásobníku, který má větší kapacitu než objem zátěže, umístěný v těsné blízkosti přívodních portů řídicí jednotky, může zlepšit odezvu řídicí jednotky. Copyright 2008 Baker Hughes Company. čeština–Bezpečnostní pokyny PACE CM | 17...
Page 24
Doporučuje se suchý vzduch nebo dusík. Toto zařízení není hodnoceno pro kyslík nebo jiné výbušné plyny. 6. Postup pro vrácení zboží/materiálu Pokud je třeba jednotku zkalibrovat nebo není-li provozuschopná, vraťte ji nejbližšímu servisnímu středisku Druck uvedenému na adrese: https://druck.com/service. Copyright 2008 Baker Hughes Company. 18 | Bezpečnostní pokyny PACE CM–čeština...
Page 25
RMA). Pro účely RGA nebo RMA uveďte následující informace: • Produkt (např. PACE CM) • Sériové číslo. • Podrobné údaje o závadě/zásahu, který je nutno provést. • Požadavky na sledovatelnost kalibrace. • Provozní podmínky. Copyright 2008 Baker Hughes Company. čeština–Bezpečnostní pokyny PACE CM | 19...
Page 26
Copyright 2008 Baker Hughes Company. 20 | Bezpečnostní pokyny PACE CM–čeština...
Beaufschlagen Sie das Gerät nicht mit Drücken, die den an der Rückwand des Geräts angegebenen maximalen Arbeitsdruck (MWP) übersteigen (Abbildung A1, Pos. 3). • Allgemeine Anforderungen für Druckgeräte können Sie der Bedienungsanleitung entnehmen. Hinweis: Das vollständige Adaptersortiment finden Sie im Datenblatt. Copyright 2008 Baker Hughes Company. Deutsch–PACE CM Sicherheitshinweise | 21...
Page 28
Dieses Symbol auf dem Gerät weist auf eine Warnung hin und gibt an, dass der Anwender in der Anleitung nachschlagen sollte. Dieses Symbol warnt den Benutzer vor Stromschlaggefahr. Druck beteiligt sich aktiv an den Rücknahmeinitiativen für Elektro- und Elektronik- Altgeräte des Vereinigten Königreichs und der EU (WEEE, UK SI 2013/3113 und Richtlinie 2012/19/EU).
Page 29
Druckreglermodul darin einbauen. Manuelle Entlüftungsventile Bei Stromausfällen oder anderen Störungen sollte das Kundensystem über andere Vorrichtungen verfügen, um den Druck in den mit dem PACE-Gerät verbundenen Leitungen anzuzeigen. Bringen Sie manuelle Entlüftungsventile an Druckleitungen an, die am PACE +ve-Quelleingangs- und ausgangsanschluss angeschlossen sind, um bei Stromausfällen oder anderen Störungen...
Page 30
Für Drücke unter 100 bar (1450 psi), siehe die alternative Abdichtungsmethode in Abbildung B3 und die folgende Aufstellung: PACE-Druckanschluss Verbunddichtung ISO 228/1 G1/8-Druckanschluss oder Adapter; für Adapter siehe „Druckadapter“ auf Seite 24. Copyright 2008 Baker Hughes Company. 24 | PACE CM Sicherheitshinweise–Deutsch...
• Vergewissern Sie sich, dass die Verbrauchersysteme isoliert und entlüftet werden können. • Schließen Sie die Leitungen für die Druck- und Vakuumversorgung an die mit „SUPPLY +“ und „SUPPLY -“ bezeichneten Anschlüsse an. • Schließen Sie den Prüfling an den entsprechenden Auslassanschluss an.
Page 32
Druckanschluss aus dem System in die Umgebungsluft abgelassen. Schließen Sie den Diffusor am negativen Druckanschluss an, um den Luftstrom zu zerstreuen. Während der Entlüftung des Systems wird der Druck über den Entlüftungsanschluss aus dem System in die Umgebungsluft abgelassen. Schließen Sie einen Diffusor am Entlüftungsanschluss an, um den Luftstrom zu zerstreuen.
Page 33
Pneumatische Anschlüsse mit Vakuumversorgung Abbildung C3 Pneumatische Anschlüsse mit Unterdruckerzeuger Druckquelle Absperrventil für Druckversorgung Filter Regelt den Druck zwischen 110 % des Endwerts und dem maximalen Arbeitsdruck (MWP) Diffusor * Prüfling Optionaler Druckbehälter † Schutzvorrichtung Optionaler Differenzdruckanschluss 10. Ölnebelabscheider 11.
Druckmesswerte zu empfangen. 3. Wartung Erläuterungen zur Routinewartung finden Sie in der Bedienungsanleitung. 4. Reinigung Reinigen Sie das Gerät bei Bedarf von außen mit einem feuchten, fusselfreien Tuch und einem milden Reinigungsmittel. Copyright 2008 Baker Hughes Company. 28 | PACE CM Sicherheitshinweise–Deutsch...
6. Verfahren für Waren-/Materialrücksendungen Falls das Gerät kalibriert werden muss oder betriebsunfähig ist, kann es an das nächstgelegene Druck-Servicecenter geschickt werden. Die Liste der Servicecenter finden Sie auf: https://druck.com/service. Wenden Sie sich an unseren Kundendienst, um eine Waren (RGA)- oder Material (RMA)- Retourennummer zu erhalten.
Page 36
Copyright 2008 Baker Hughes Company. 30 | PACE CM Sicherheitshinweise–Deutsch...
Introducción Cuando se instala en un instrumento PACE, el módulo de control neumático mide y controla la presión neumática. Para consultar todas las especificaciones y el manual del usuario, visite el sitio web de Druck: https://druck.com Embalaje INFORMACIÓN Tras desembalar un instrumento que haya estado en condiciones de frío, deje transcurrir tiempo suficiente para que la temperatura se...
Page 38
Este símbolo en el equipo indica una advertencia y que el usuario debe consultar el manual del usuario. Este símbolo advierte al usuario del peligro de descargas eléctricas. Druck participa activamente en la iniciativa europea y de Reino Unido de reciclaje de residuos de aparatos eléctricos y electrónicos (RAEE) (UK SI 2013/3113, Directiva 2012/19/UE).
Page 39
Leyenda de la Figura A1 Conexión de alimentación +ve Conexión de alimentación -ve Presión máxima de trabajo (MWP) Conexión de salida Conexión de ventilación Conexión de referencia Copyright 2008 Baker Hughes Company. Español–Instrucciones de seguridad PACE CM | 33...
Page 40
Figura B3 y las claves siguientes. Conector de presión PACE Cierre estanco Conector de presión o adaptador ISO228/1 G1/8 (para obtener información sobre los adaptadores, consulte “Adaptadores de presión” en la página 34) Copyright 2008 Baker Hughes Company. 34 | Instrucciones de seguridad PACE CM–Español...
Conexión de salida control/medición Sensor de vacío Conexión de alimentación - Sensor de presión Conexión de alimentación + Figura 1: Diagrama neumático del colector de presión PACE CM Copyright 2008 Baker Hughes Company. Español–Instrucciones de seguridad PACE CM | 35...
Page 42
Durante las operaciones de ventilación de la presión del sistema, la presión se descarga a la atmósfera por la conexión de ventilación. Instale un difusor en la conexión de ventilación para difundir el flujo de aire. Copyright 2008 Baker Hughes Company. 36 | Instrucciones de seguridad PACE CM–Español...
Page 43
13. Válvula de retención ** 14. Válvulas de ventilación externa manuales 15. Generador de vacío 16. Presión de fuente (alimentación regulada de aire comprimido) 17. Escape a la atmósfera Atmósfera Copyright 2008 Baker Hughes Company. Español–Instrucciones de seguridad PACE CM | 37...
Page 44
Consulte en el manual del usuario las instrucciones de mantenimiento rutinario. 4. Limpieza Cuando sea necesario, limpie el exterior del dispositivo con un trapo húmedo sin pelusas y detergente líquido suave. Copyright 2008 Baker Hughes Company. 38 | Instrucciones de seguridad PACE CM–Español...
Si es necesario calibrar la unidad o si ésta ha dejado de funcionar, devuélvala al centro de servicio técnico de Druck más cercano; consulte la lista en: https://druck.com/service. Póngase en contacto con el departamento de servicio técnico para obtener una autorización de devolución de productos/materiales (RGA o RMA).
Page 46
Copyright 2008 Baker Hughes Company. 40 | Instrucciones de seguridad PACE CM–Español...
(cf. Figure A1, repère 3). • Consultez le manuel d'utilisation pour les exigences générales des équipements sous pression. Remarque : Consultez la fiche technique pour découvrir la gamme complète d'adaptateurs. Copyright 2008 Baker Hughes Company. Français–PACE CM - Consignes de sécurité | 41...
Page 48
Ce symbole alerte l’utilisateur sur le danger de choc électrique. Druck participe activement aux initiatives du Royaume-Uni et de l’Europe relatives aux déchets d’équipements électriques et électroniques (DEEE), respectivement l’initiative de reprise UK SI 2013/3113 et la directive de l’Union européenne 2012/19/UE.
Page 49
Légende de la Figure A1 Orifice d'admission + Orifice d'admission - Pression de service maximale Orifice de sortie Orifice de mise à l’air libre Orifice de référence Copyright 2008 Baker Hughes Company. Français–PACE CM - Consignes de sécurité | 43...
Page 50
à la Figure B3 et à la légende ci-dessous : Raccord de pression PACE. Joint collé. Raccord de pression ou adaptateur ISO228/1 G1/8. Pour les adaptateurs, voir la « Adaptateurs de pression », page 44. Copyright 2008 Baker Hughes Company. 44 | PACE CM - Consignes de sécurité–Français...
Sonde de vide Orifice d’admission - Sonde de pression Orifice d’admission + Figure 1 : Schéma pneumatique du collecteur de pression du module de contrôle PACE Copyright 2008 Baker Hughes Company. Français–PACE CM - Consignes de sécurité | 45...
Page 52
Durant les opérations d'évacuation de pression du système, cette pression est mise à l'atmosphère par l'orifice de mise à l’air libre. Installez un diffuseur sur l'orifice de mise à l’air libre afin de disperser le flux d'air. Copyright 2008 Baker Hughes Company. 46 | PACE CM - Consignes de sécurité–Français...
Page 53
14. Robinets manuels externes de mise à l'air libre 15. Générateur de vide 16. Source de pression (alimentation régulée en air comprimé) 17. Mise à l'atmosphère Atmosphère Copyright 2008 Baker Hughes Company. Français–PACE CM - Consignes de sécurité | 47...
Page 54
3. Entretien Reportez-vous au manuel d'utilisation pour l'entretien courant. 4. Nettoyage Si nécessaire, nettoyez l’extérieur à l’aide d’un chiffon humide non pelucheux et d’un détergent liquide doux. Copyright 2008 Baker Hughes Company. 48 | PACE CM - Consignes de sécurité–Français...
RGA ou RMA : • Produit (par ex. PACE CM) • Numéro de série. • Précisions concernant le défaut/travail à effectuer. • Exigences de traçabilité de l’étalonnage. • Conditions d'utilisation. Copyright 2008 Baker Hughes Company. Français–PACE CM - Consignes de sécurité | 49...
Page 56
Copyright 2008 Baker Hughes Company. 50 | PACE CM - Consignes de sécurité–Français...
Introduzione Quando installato su uno strumento PACE, il modulo di controllo pneumatico misura e controlla la pressione pneumatica. Per le specifiche complete e il manuale utente fare riferimento al sito Web Druck: https://druck.com Confezione INFORMAZIONI Dopo aver tolto dalla confezione uno strumento freddo, attendere l'evaporazione dell'eventuale condensa e la stabilizzazione dell'apparecchiatura.
Page 58
Questo simbolo avverte l'utente del pericolo di scossa elettrica. Druck partecipa attivamente all'iniziativa di recupero dei rifiuti di apparecchiature elettriche ed elettroniche (RAEE) del Regno Unito e dell’UE (ai sensi della direttiva UK SI 2013/3113 e della direttiva UE 2012/19/UE).
Page 59
Legenda per la Figura A1 Porta di alimentazione +ve. Porta di alimentazione -ve. Pressione massima di esercizio (MWP) Porta di uscita. Foro di sfiato. Porta di riferimento. Copyright 2008 Baker Hughes Company. Italiano–Istruzioni di sicurezza PACE CM | 53...
Page 60
Figura B3 e alla legenda seguente: Attacco di pressione PACE. Guarnizione di tenuta. Attacco o adattatore di pressione ISO228/1 G1/8. Per gli adattatori, vedere “Adattatori di pressione” a pagina 54. Copyright 2008 Baker Hughes Company. 54 | Istruzioni di sicurezza PACE CM–Italiano...
Sensore di Porta di uscita controllo/misura Sensore di Porta di alimentazione - depressione Sensore di Porta di alimentazione + pressione Figura 1: Schema pneumatico collettore di pressione PACE CM Copyright 2008 Baker Hughes Company. Italiano–Istruzioni di sicurezza PACE CM | 55...
Page 62
Durante le operazioni di sfiato, la pressione viene scaricata dal sistema nell'atmosfera attraverso il foro di sfiato. Montare un diffusore sul foro di sfiato per diffondere il flusso d'aria. Copyright 2008 Baker Hughes Company. 56 | Istruzioni di sicurezza PACE CM–Italiano...
Page 63
13. Valvola di ritegno ** 14. Valvole di sfiato esterne manuali 15. Generatore di depressione 16. Erogazione di pressione (alimentazione aria compressa regolata) 17. Scarico in atmosfera Atmosfera Copyright 2008 Baker Hughes Company. Italiano–Istruzioni di sicurezza PACE CM | 57...
3. Manutenzione Consultare il manuale utente per la manutenzione ordinaria. 4. Pulizia Se necessario pulire esternamente con un panno inumidito non sfilacciato e un detergente delicato. Copyright 2008 Baker Hughes Company. 58 | Istruzioni di sicurezza PACE CM–Italiano...
6. Prassi relativa ai resi di merci/materiali Quando l’unità deve essere calibrata o smette di funzionare, rinviarla al Centro assistenza Druck più vicino, reperibile consultando il sito: https://druck.com/service. Contattare il servizio di assistenza per ottenere un numero di autorizzazione al reso di merce o di materiale (RGA o RMA).
Page 66
Copyright 2008 Baker Hughes Company. 60 | Istruzioni di sicurezza PACE CM–Italiano...
Įžanga Į PACE prietaisą įdiegtas pneumatinis valdymo modulis matuoja ir kontroliuoja pneumatinį slėgį. Visas specifikacijas ir naudotojo vadovą rasite „Druck“ svetainėje: https://druck.com Pakuotė INFORMACIJA Išpakavę šaltą prietaisą, palaukite, kol jis stabilizuosis ir išgaruos kondensatas. Gavę pneumatinį valdymo modulį, patikrinkite pakuotės turinį pagal šį sąrašą: Pneumatinis valdymo modulis.
Page 68
Šis simbolis įspėja naudotoją apie elektros smūgio pavojų. „Druck“ aktyviai padeda įgyvendinti JK ir ES elektros ir elektroninės įrangos atliekų (EEĮA) grąžinimo iniciatyvą (numatytą JK SI 2013/3113, ES direktyvoje 2012/19/ES). Jūsų įsigytai įrangai pagaminti reikėjo išgauti ir naudoti gamtos išteklius. Joje gali būti pavojingų...
Page 69
Pastaba. Leiskite aplink slėgio modulį tekėti laisvam oro srautui, ypač esant aukštai aplinkos temperatūrai. A1 pav. paaiškinimai +ve tiekimo prievadas. -ve tiekimo prievadas. Didžiausias darbinis slėgis (DDS) Išvesties prievadas. Išleidimo angos prievadas. Atskaitinis prievadas. Autorių teisės 2008 priklauso „Baker Hughes Company“. Lietuvių–PACE CM saugos instrukcijos | 63...
Page 70
Jei slėgis yra žemesnis nei 100 bar (1450 psi), žr. alternatyvų sandarinimo būdą, pateiktą B3 pav., ir toliau pateiktą paaiškinimą: PACE slėgio jungtis. Sandariklis. ISO228/1 G1/8 slėgio jungtis arba adapteris. Dėl adapterių žr. „Slėgio adapteriai“ 64 psl. Autorių teisės 2008 priklauso „Baker Hughes Company“. 64 | PACE CM saugos instrukcijos–Lietuvių...
Page 71
PACE CM Išleidimo angos prievadas Valdymo / Išvesties prievadas matavimo jutiklis Vakuumo jutiklis Maitinimo prievadas Maitinimas + prievadas 1 pav. PACE CM slėgio kolektoriaus pneumatinė schema Autorių teisės 2008 priklauso „Baker Hughes Company“. Lietuvių–PACE CM saugos instrukcijos | 65...
Page 72
Prijunkite difuzorių prie neigiamo prievado, kad išsklaidytumėte oro srautą. Sistemos slėgio išleidimo operacijų metu slėgis iš sistemos išleidžiamas į atmosferą per išleidimo angą. Prijunkite difuzorių prie išleidimo angos prievado, kad išsklaidytumėte oro srautą. Autorių teisės 2008 priklauso „Baker Hughes Company“. 66 | PACE CM saugos instrukcijos–Lietuvių...
Page 73
12. Paprastai atidarytas elektrinis išleidimo vožtuvas 13. Atbulinis vožtuvas** 14. Rankiniai išoriniai išleidimo angos vožtuvai 15. Vakuumo generatorius 16. Slėgio šaltinis (reguliuojamas suslėgto oro tiekimas) 17. Išmetimas į atmosferą Atmosfera Autorių teisės 2008 priklauso „Baker Hughes Company“. Lietuvių–PACE CM saugos instrukcijos | 67...
Page 74
3. Priežiūra Informacija apie einamąją techninę priežiūrą pateikta naudotojo instrukcijose. 4. Valymas Kai reikia, valykite įrenginio išorę naudodami drėgną švarią šluostę ir švelnų skystą ploviklį. Autorių teisės 2008 priklauso „Baker Hughes Company“. 68 | PACE CM saugos instrukcijos–Lietuvių...
Page 75
6. Prekių / medžiagų grąžinimo procedūra Jei įrenginį reikia kalibruoti arba jis netinkamas naudoti, grąžinkite jį į artimiausią „Druck“ aptarnavimo centrą, nurodytą adresu: https://druck.com/service. Norėdami gauti leidimą grąžinti prekes / medžiagas (RGA ar RMA), kreipkitės į aptarnavimo skyrių.
Page 76
Autorių teisės 2008 priklauso „Baker Hughes Company“. 70 | PACE CM saugos instrukcijos–Lietuvių...
Bevezetés PACE készülékbe szerelve a pneumatikus vezérlőmodul méri és szabályozza a pneumatikus nyomást. A műszaki adatok teljes leírását és a használati utasításokat a Druck webhelyén találja: https://druck.com Csomag INFORMÁCIÓ A hideg készülék kicsomagolása után hagyjon időt a stabilizálódásra és a kondenzáció elpárolgására.
Page 78
Ez a szimbólum az áramütés veszélyére figyelmezteti a felhasználót. A Druck vállalat aktív résztvevője az Egyesült Királyság és az Európai Unió elektromos és elektronikus berendezések hulladékairól szóló visszavételi kezdeményezéseinek (UK SI 2013/3113, 2012/19/EU irányelv) (WEEE).
Page 79
Megjegyzés: Ügyeljen rá, hogy a nyomásmodulok környékén a szabad levegőáramlás biztosítva legyen, különösen magas környezeti hőmérséklet esetén. Magyarázat: A1. ábra Pozitív ellátóaljzat Negatív ellátóaljzat Maximális munkanyomás (MWP) Kimeneti aljzat Leeresztőaljzat Referenciaaljzat Copyright 2008 Baker Hughes Company. magyar–PACE CM biztonsági utasítások | 73...
Page 80
PACE nyomáscsatlakozó. Tömítőgyűrű. ISO228/1 G1/8 nyomáscsatlakozó vagy adapter. Adapterek esetén lásd: „Nyomásadapterek”, 74. oldal. Nyomásellátás A PACE nyomásellátás csatlakoztatásához lásd: B4. ábra, valamint az alábbi elemeket: Copyright 2008 Baker Hughes Company. 74 | PACE CM biztonsági utasítások–magyar...
Page 81
üzemelnek. A közel atmoszférikus nyomáson dolgozó pneumatikus vezérlőmodulok esetén a vákuumellátásnak gyors reagálásúnak kell lennie. PACE CM Nyomáselosztó blokk 1. ábra: PACE CM nyomáselosztó blokk pneumatikus ábrája Copyright 2008 Baker Hughes Company. magyar–PACE CM biztonsági utasítások | 75...
Page 82
A szórt légáramhoz szereljen diffúzort a negatív aljzatra. A rendszernyomás kieresztése során a nyomás a rendszerből a leeresztőaljzaton keresztül távozik a légkörbe. A szórt légáramhoz szereljen diffúzort a leeresztőaljzatra. Copyright 2008 Baker Hughes Company. 76 | PACE CM biztonsági utasítások–magyar...
Page 83
Opcionális differenciálcsatlakozó 10. Olajködcsapda 11. Vákuumforrás 12. Rendes körülmények között nyitott elektromos leeresztőszelep 13. Ellenőrzőszelep** 14. Manuális külső leeresztőszelepek 15. Vákuumgenerátor 16. Forrásnyomás (szabályozott sűrítettlevegő-ellátás) 17. Kivezetés a légkörbe Légkör Copyright 2008 Baker Hughes Company. magyar–PACE CM biztonsági utasítások | 77...
Page 84
és nyomásmérési adatokat fogad tőle. 3. Karbantartás A rendszeres karbantartást lásd a felhasználói kézikönyvben. 4. Tisztítás Szükség esetén kívülről törölje át a készüléket egy megnedvesített, szöszmentes törlőruhával és enyhe, folyékony mosogatószerrel. Copyright 2008 Baker Hughes Company. 78 | PACE CM biztonsági utasítások–magyar...
Az RGA vagy RMA engedély kéréséhez az alábbi adatok szükségesek: • Termék (pl. PACE CM). • Gyári szám. • A hiba/elvégzendő munka részletei. • A kalibráció nyomon követhetőségi követelményei. • Üzemeltetési feltételek. Copyright 2008 Baker Hughes Company. magyar–PACE CM biztonsági utasítások | 79...
Page 86
Copyright 2008 Baker Hughes Company. 80 | PACE CM biztonsági utasítások–magyar...
Inleiding De pneumatische regelmodule die in een PACE-instrument is ingebouwd, meet en regelt de pneumatische druk. Voor de complete specificaties en de gebruikershandleiding gaat u naar de website van Druck: https://druck.com Verpakking INFORMATIE Nadat u een instrument hebt uitgepakt dat in een koude ruimte heeft gestaan, moet u het instrument voldoende tijd geven om te stabiliseren en om al het condensaat te laten verdampen.
Page 88
Dit symbool waarschuwt de gebruiker tegen het gevaar van elektrische schokken. Druck is een actieve deelnemer aan het initiatief van het VK en de EU en om Afgedankte elektrische en elektronische apparatuur (AEEA) terug te winnen (VK SI 2013/3113, EU- richtlijn 2012/19/EU).
Page 89
Opmerking: Zorg voor een vrije luchtstroom rond de drukmodule, vooral bij een hoge omgevingstemperatuur. Uitleg bij Afbeelding A1 Poort voor positieve druk Poort voor negatieve druk Maximale bedrijfsdruk Uitgangspoort Ontluchtingspoort Referentiepoort Copyright 2008 Baker Hughes Company. Nederlands–PACE CM Veiligheidsaanwijzingen | 83...
Page 90
Voor drukwaarden van minder dan 100 bar, raadpleegt u de alternatieve afdichtingsmethode in Afbeelding B3 en onderstaande uitleg: PACE-drukconnector. Gelijmde afdichting. ISO228/1 G1/8 drukconnector of adapter. Voor adapters, zie “Drukadapters” op pagina 84. Copyright 2008 Baker Hughes Company. 84 | PACE CM Veiligheidsaanwijzingen–Nederlands...
Page 91
PACE CM Drukverdeelstuk Ontluchtingspoort Regel- en Uitgangspoort meetsensor Vacuümsensor Poort negatieve voeding Druksensor Poort positieve voeding Afbeelding 1: PACE CM Pneumatisch schema van het drukverdeelstuk Copyright 2008 Baker Hughes Company. Nederlands–PACE CM Veiligheidsaanwijzingen | 85...
Page 92
Tijdens de ontluchting van de systeemdruk wordt de systeemdruk via de ontluchtingspoort aan de lucht afgelaten. Installeer een diffuser op de ontluchtingspoort om de luchtstroom te verspreiden. Copyright 2008 Baker Hughes Company. 86 | PACE CM Veiligheidsaanwijzingen–Nederlands...
Page 93
Optionele differentiële aansluiting 10. Olienevelscheider 11. Vacuümbron 12. Normaal open elektrische overdrukklep 13. Terugslagklep ** 14. Handmatige externe ontluchtingskleppen 15. Vacuümgenerator 16. Drukbron (geregelde persluchtvoorziening) 17. Uitlaat naar de lucht Lucht Copyright 2008 Baker Hughes Company. Nederlands–PACE CM Veiligheidsaanwijzingen | 87...
Page 94
3. Onderhoud Raadpleeg de gebruikershandleiding voor het routineonderhoud. 4. Reinigen Als dat nodig is, kunt u de buitenkant met een vochtige en pluisvrije doek en wat zacht vloeibaar reinigingsmiddel schoonmaken. Copyright 2008 Baker Hughes Company. 88 | PACE CM Veiligheidsaanwijzingen–Nederlands...
Page 95
6. Retourprocedure voor goederen/materialen Voor kalibratie en specifiek onderhoud dient het apparaat te worden geretourneerd aan het Druck reparatiecentrum in uw buurt. Ga naar: https://druck.com/service. Neem contact op met het reparatiecentrum en ontvang een Return Goods/Material Authorization (RGA of RMA).
Page 96
Copyright 2008 Baker Hughes Company. 90 | PACE CM Veiligheidsaanwijzingen–Nederlands...
Introdução Quando instalado em um instrumento PACE, o Módulo de Controle Pneumático mede e controla a pressão pneumática. Para a especificação completa e o manual de usuário, consulte o website da Druck: https://druck.com Embalagem INFORMAÇÕES Depois de desembalar um instrumento frio, aguarde a estabilização do instrumento e a evaporação de toda e qualquer condensação.
Page 98
Este símbolo adverte o usuário sobre o perigo de choque elétrico. A Druck participa ativamente da iniciativa de reaproveitamento Waste Electrical and Electronic Equipment (WEEE) do Reino Unido e da União Europeia (Reino Unido - SI 2013/3113, UE - diretiva 2012/19/EU).
Page 99
Legenda da Figura A1 Porta de alimentação +ve. Porta de alimentação -ve. Pressão máxima de operação (MWP) Porta de saída. Porta de exaustão. Porta de referência. Copyright 2008 Baker Hughes Company. Português–Instruções de Segurança do PACE CM | 93...
Page 100
Conector ou adaptador de pressão ISO228/1 G1/8. Para adaptadores, veja “Adaptadores de pressão” na página 94. Fonte de pressão Consulte a Figura B4 para conexão da alimentação de pressão PACE e da legenda abaixo: Copyright 2008 Baker Hughes Company. 94 | Instruções de Segurança do PACE CM–Português...
Page 101
Porta de saída controle/medição Sensor de vácuo Porta de alimentação - Sensor de pressão Porta de alimentação + Figura 1: Diagrama pneumático de distribuidor de pressão PACE CM Copyright 2008 Baker Hughes Company. Português–Instruções de Segurança do PACE CM | 95...
Page 102
Durante as operações de descompressão do sistema, a pressão é descarregada para a atmosfera através da porta de descarga. Encaixe o difusor na porta de descarga para difundir o fluxo de ar. Copyright 2008 Baker Hughes Company. 96 | Instruções de Segurança do PACE CM–Português...
Page 103
13. Válvula de verificação** 14. Válvulas de descarga manuais externas 15. Gerador de vácuo 16. Pressão de origem (fonte de ar comprimido regulado) 17. Escape para atmosfera atmosfera Copyright 2008 Baker Hughes Company. Português–Instruções de Segurança do PACE CM | 97...
Page 104
3. Manutenção Consulte o Manual do Usuário para manutenção de rotina. 4. Limpeza Quando necessário, limpe externamente usando um pano úmido sem fiapos e um detergente líquido suave. Copyright 2008 Baker Hughes Company. 98 | Instruções de Segurança do PACE CM–Português...
RMA: • Produto (ex.: PACE CM) • Número de série • Detalhes do defeito/trabalho a ser realizado • Exigências de rastreabilidade de calibração • Condições de operação Copyright 2008 Baker Hughes Company. Português–Instruções de Segurança do PACE CM | 99...
Page 106
Copyright 2008 Baker Hughes Company. 100 | Instruções de Segurança do PACE CM–Português...
Introducere Atunci când este instalat într-un instrument PACE, Modulul de control pneumatic măsoară şi controlează presiunea pneumatică. Pentru specificaţii complete şi pentru Manualul de utilizare, consultaţi site-ul web Druck: https://druck.com Ambalaj INFORMAȚII După ce despachetaţi un instrument care are o temperatură...
Page 108
Acest simbol avertizează utilizatorul cu privire la pericolul de electrocutare. Druck este un participant activ la inițiativa din Regatul Unit și Europa privind preluarea deșeurilor de echipamente electrice și electronice (DEEE) (Directiva UK SI 2013/3113, Directiva UE 2012/19/UE).
Page 109
Cod din Figura A1 Port de alimentare +ve Port de alimentare -ve Presiune maximă de funcţionare (MWP) Port de ieşire Port de ventilare Port de referinţă Copyright 2008 Baker Hughes Company. Română–Instrucţiuni de siguranţă PACE CM | 103...
Page 110
în Figura B3 şi informaţiile de mai jos: Conector de presiune PACE Garnitură de etanşare Racord sau adaptor de presiune ISO228/1 G1/8. Pentru adaptoare, consultaţi „Adaptoarele de presiune” la pagina 104. Copyright 2008 Baker Hughes Company. 104 | Instrucţiuni de siguranţă PACE CM–Română...
Page 111
PACE CM Distribuitor de presiune Port de ventilare Senzor de Senzor de vid Senzor de presiune Figura 1: Diagramă pneumatică Distribuitor de presiune PACE CM Copyright 2008 Baker Hughes Company. Română–Instrucţiuni de siguranţă PACE CM | 105...
Page 112
În timpul operaţiilor de ventilare a presiunii din sistem, aceasta este descărcată din sistem în atmosferă, prin portul de ventilare. Montaţi un dispersor la portul de ventilare, pentru a difuza fluxul de aer. Copyright 2008 Baker Hughes Company. 106 | Instrucţiuni de siguranţă PACE CM–Română...
Page 113
13. Supapă de verificare ** 14. Supape de ventilare manuală externe 15. Generator de vid 16. Sursă de presiune (sursă de aer comprimat reglat) 17. Descărcare în atmosferă Atmosferă Copyright 2008 Baker Hughes Company. Română–Instrucţiuni de siguranţă PACE CM | 107...
Page 114
3. Întreţinerea Pentru întreţinerea de rutină, consultaţi manualul utilizatorului. 4. Curăţarea Atunci când este necesar, curăţaţi exteriorul cu ajutorul unei lavete fără scame şi a unui detergent lichid delicat. Copyright 2008 Baker Hughes Company. 108 | Instrucţiuni de siguranţă PACE CM–Română...
Page 115
Produs (de ex., PACE CM) • Numărul de serie. • Detalii despre defecțiunea/funcționarea care urmează să fie testată. • Cerințele de trasabilitate ale calibrării. • Condițiile de utilizare. Copyright 2008 Baker Hughes Company. Română–Instrucţiuni de siguranţă PACE CM | 109...
Page 116
Copyright 2008 Baker Hughes Company. 110 | Instrucţiuni de siguranţă PACE CM–Română...
Tillämpa inte mer tryck över det maximala arbetstrycket (MWP) som anges på den bakre panelen (Figur A1, punkt 3). • Se bruksanvisningen för allmänna tryckutrustningskrav. Obs: Information om det fullständiga utbudet av adaptrar finns i databladet. Copyright 2008 Baker Hughes Company. Svenska–Säkerhetsanvisningar PACE CM | 111...
Page 118
Följande symbol på utrustningen anger att användaren ska konsultera användarhandboken. Denna symbol varnar användaren om risken för elstötar. Druck är en aktiv deltagare i Storbritanniens och EU:s direktiv om returnering av avfall från elektrisk och elektronisk utrustning (WEEE) (Storbritannien SI 2013/3113, EU-direktivet 2012/19/EU).
Page 119
Se PACE-instrumentets bruksanvisning. Obs: Se till att luften kan flöda fritt runt tryckanordningen, särskilt vid höga omgivningstemperaturer. Förklaring av Figur A1 Positiv försörjningsport. Negativ försörjningsport. Maximalt arbetstryck (MWP) Utgående port. Avluftningsport. Referensport. Copyright 2008 Baker Hughes Company. Svenska–Säkerhetsanvisningar PACE CM | 113...
Page 120
För tryck som är mindre än 100 bar (1 450 psi), se alternativ tätningsmetod i Figur B3 och förklaringen nedan: PACE-tryckkoppling. Limmad tätning. ISO228/1 G1/8 tryckkoppling eller adapter. För adaptrar, se ”Tryckadaptrar” på sidan 114. Trycklufttillförsel Se Figur B4 för anslutning av PACE-trycklufttillförsel och förklaringen nedan: Copyright 2008 Baker Hughes Company. 114 | Säkerhetsanvisningar PACE CM–Svenska...
Page 121
Vakuumförsörjning bör tillämpas för snabb respons hos pneumatiska styranordningar som är verksamma nära lufttryck. PACE CM Tryckfördelare Avluftningsport Styrnings-/ Utgående port mätsensor Vakuumsensor Försörjningsport - Trycksensor Försörjningsport + Figur 1: Diagram över pneumatisk tryckfördelning i PACE CM Copyright 2008 Baker Hughes Company. Svenska–Säkerhetsanvisningar PACE CM | 115...
Page 122
Montera luftspridaren på den negativa porten för att sprida luftflödet. Under avluftning av systemtryck luftas trycket ut från systemet till omgivningen via avluftningsporten. Anslut en diffusor till avluftningsporten för att sprida ut luftflödet. Copyright 2008 Baker Hughes Company. 116 | Säkerhetsanvisningar PACE CM–Svenska...
Page 123
Differentialanslutning som tillval 10. Oljedimfälla 11. Vakuumförsörjning 12. Normalt öppen elektrisk utlösningsventil 13. Backventil ** 14. Manuella externa avluftningsventiler 15. Vakuumgenerator 16. Källtryck (reglerad tryckluftsförsörjning) 17. Utlopp till atmosfär Atmosfär Copyright 2008 Baker Hughes Company. Svenska–Säkerhetsanvisningar PACE CM | 117...
Page 124
3. Underhåll Se bruksanvisningen för rutinunderhåll. 4. Rengöring Rengör utsidan med en fuktig, luddfri trasa och milt rengöringsmedel vid behov. Copyright 2008 Baker Hughes Company. 118 | Säkerhetsanvisningar PACE CM–Svenska...
Page 125
6. Förfarande för retur av varor/material Om enheten behöver kalibrering eller är obrukbar returnerar du den till närmaste Druck- servicecenter som anges på: https://druck.com/service. Ta kontakt med serviceavdelningen för att få behörighet för retur av varor eller material (RGA eller RMA).
Giriş Bir PACE cihazına takıldığında Pneumatic Control Module, pnömatik basıncı ölçer ve kontrol eder. Tüm teknik özellikler ve kullanıcı kılavuzu için Druck web sitesine bakın: https://druck.com Paket BİLGİ Soğuk bir aygıtı paketinden çıkardıktan sonra, stabilize olması ve varsa yoğuşmanın buharlaşması için biraz bekleyin.
Page 128
Bu sembol, kullanıcıyı elektrik çarpması tehlikesine karşı uyarır. Druck, Birleşik Krallık ve Avrupa Birliği’ndeki Atık Elektrikli ve Elektronik Cihazlar (WEEE) toplama girişiminin (UK SI 2013/3113, 2012/19/AB AB yönergesi) aktif bir tarafıdır. Satın aldığınız cihaz, üretimi için doğal kaynakların çıkarılmasını ve kullanımını...
Page 129
Not: Özellikle yüksek ortam sıcaklıklarında basınç modülünün etrafında serbest hava akışı sağlayın. Şekil A1 Anahtarı +ve besleme yuvası. -ve besleme yuvası. Maksimum Çalışma Basıncı (MWP) Çıkış yuvası. Havalandırma yuvası. Referans yuvası. Telif Hakkı 2008 Baker Hughes Company. Türkçe–PACE CM Güvenlik Talimatları | 123...
Page 130
Yapıştırılmış conta. ISO228/1 G1/8 basınç konnektörü veya adaptörü. Adaptörler için bkz. “Basınç Adaptörleri”, sayfa 124. Basınç Tedariği PACE basınç tedariği bağlantısı için Şekil B4'e ve aşağıdaki anahtara bakın: Telif Hakkı 2008 Baker Hughes Company. 124 | PACE CM Güvenlik Talimatları–Türkçe...
Page 131
çalışan pnömatik kontrol modülleri, vakum beslemesi gerektirir. Vakum beslemesi, atmosfer basıncına yakın çalışan pnömatik kontrol modüllerinin hızlı yanıtı için kullanılmalıdır. PACE CM Şekil 1: PACE CM Basınç Manifoldu Pnömatik Şeması Telif Hakkı 2008 Baker Hughes Company. Türkçe–PACE CM Güvenlik Talimatları | 125...
Page 132
Hava akışını yaymak için difüzörü negatif yuvaya takın. Sistem basıncını havalandırma işlemleri sırasında basınç, sistemden atmosfere havalandırma yuvasından boşalır. Hava akışını yaymak için havalandırma yuvasına bir difüzör takın. Telif Hakkı 2008 Baker Hughes Company. 126 | PACE CM Güvenlik Talimatları–Türkçe...
Page 133
Pnömatik besleme veya vakum sisteminin akışı kısıtlıysa optimum kontrolör geçici yanıtı ve ayar noktasına minimum zaman düşürülmüş olabilir. Kontrolör besleme yuvalarının yakınlarına yük hacminden daha büyük kapasitesi olan bir rezervuar yığını takmak kontrolör yanıtını iyileştirebilir. Telif Hakkı 2008 Baker Hughes Company. Türkçe–PACE CM Güvenlik Talimatları | 127...
Page 134
Kuru hava veya nitrojen önerilir. Oksijen veya diğer patlayıcı gazlar için derecelendirilmemiştir. 6. Ürün/Malzeme İade Prosedürü Birim kalibrasyon gerektiriyorsa veya kullanılamıyorsa, şu adreste listelenen en yakın Druck Servis Merkezine iade edin: https://druck.com/service. Ürün/Malzeme İade Yetkisi (RGA veya RMA) edinmek için Servis Departmanıyla iletişime geçin.
Page 135
• Seri numarası • Kusurun/yapılacak işin ayrıntıları • Kalibrasyon izlenebilirlik gereksinimleri • Çalışma şartları Telif Hakkı 2008 Baker Hughes Company. Türkçe–PACE CM Güvenlik Talimatları | 129...
Page 136
Telif Hakkı 2008 Baker Hughes Company. 130 | PACE CM Güvenlik Talimatları–Türkçe...
Page 137
Введение При установке в приборе PACE модуль пневматического управления измеряет и контролирует пневматическое давление. Полную спецификацию и руководства пользователя см. на веб-сайте Druck. https://druck.com Упаковка ИНФОРМАЦИЯ После распаковки прибора, который находился в холодных условиях хранения, дайте ему время для стабилизации...
Page 138
свериться с руководством пользователя. Данное обозначение предупреждает пользователя об опасности поражения электрическим током. Компания Druck — активный участник европейско-британской инициативы по сбору отработавшей продукции в рамках Директивы об отходах электрического и электронного оборудования (Waste Electrical and Electronic Equipment, WEEE) (UK SI 2013/3113, директива...
Page 139
особенно при высоких температурах окружающей среды. Пояснения к Рисунок A1 Порт подачи +ve. Порт подачи –ve. Максимальное рабочее давление (MWP) Порт выхода. Порт вентиляции. Порт сопоставления. Авторское право 2008 г., компания Baker Hughes. Русский–Инструкции по безопасности PACE CM | 133...
Page 140
уплотнения в рисунке B3 и расшифровку ниже. Напорный разъем PACE. Клеевое уплотнение. Напорный разъем или адаптер ISO 228/1 G1/8. Информация по адаптерам давления приведена в «Адаптеры давления» на стр. 134. Авторское право 2008 г., компания Baker Hughes. 134 | Инструкции по безопасности PACE CM–Русский...
Page 141
разрежения, требуется подача вакуума. Подача вакуума должна использоваться для высокого быстродействия модулей пневматического управления, работающих при давлении, близком к атмосферному. PACE CM Рисунок 1: Пневматическая схема напорного коллектора PACE CM Авторское право 2008 г., компания Baker Hughes. Русский–Инструкции по безопасности PACE CM | 135...
Page 142
разрежения для распыления потока воздуха. Во время действий по вентилированию давления системы давление из системы сбрасывается в атмосферу через порт вентилирования. Установите диффузор на порт вентилирования для распыления потока воздуха. Авторское право 2008 г., компания Baker Hughes. 136 | Инструкции по безопасности PACE CM–Русский...
Page 143
12. Нормально-открытый электрический перепускной клапан 13. Обратный клапан ** 14. Внешние клапаны ручной вентиляции 15. Генератор вакуума 16. Исходное давление (подача регулируемого сжатого воздуха) 17. Вывод в атмосферу Атмосфера Авторское право 2008 г., компания Baker Hughes. Русский–Инструкции по безопасности PACE CM | 137...
Page 144
Инструкции по плановому техническому обслуживанию см. в руководстве по эксплуатации. 4. Очистка При необходимости очистите наружную часть влажной тканью, не оставляющей ворса, и мягким моющим средством. Авторское право 2008 г., компания Baker Hughes. 138 | Инструкции по безопасности PACE CM–Русский...
использования в кислороде или других взрывоопасных газах 6. Процедура возврата изделий/материалов Если инструмент требует калибровки или непригодно для использования, отправьте его в один из ближайших сервисных центров Druck, перечисленных здесь: https://druck.com/service. Обратитесь в отдел обслуживания для получения разрешения на возврат...
Page 146
Авторское право 2008 г., компания Baker Hughes. 140 | Инструкции по безопасности PACE CM–Русский...
Page 159
소개 PACE 기기에 설치할 경우 유압 제어 모듈이 유압을 측정하고 제어합니다 . 전체 사양 및 사용 설명서는 다음 Druck 웹 사이트를 참조하십시오 . https://druck.com 패키징 정보 냉각된 기기의 포장을 푼 후에 안정화되고 응결된 액체가 증발할 때까지 기다리십시오 . 유압 제어 모듈을 받으면 다음 목록의 내용물이 패키징에 포함되어 있는지 확인하십시오 .
Page 160
장비의 이 기호는 사용자가 사용 설명서를 참조해야 한다는 경고를 나타냅니다 . 이 기호는 사용자에게 전기 충격의 위험을 경고하는 것입니다 . Druck 는 영국 및 유럽의 WEEE( 전기 전자 폐기물 처리 ) 회수 이니셔티브 ( 영국 SI 2013/3113, 유럽 지침 2012/19/EU) 에 적극 참여하고 있습니다 .
Page 161
참고 : 특히 주변 온도가 높을 때 압력 모듈 주변에서 공기가 자유롭게 통하도록 하십시오 . 각부 설명그림 A1 +ve 공급 포트 -ve 공급 포트 MWP( 최대 작동 압력 ) 출력 포트 방출 포트 참조 포트 Copyright 2008 Baker Hughes Company. 한국어 –PACE CM 안전 지침 | 155...
Page 162
100bar(1450psi) 미만의 압력의 경우 그림 B3 의 대체 씰링 방법과 아래의 키를 참조하십시오 . PACE 압력 커넥터 결합된 씰 ISO228/1 G1/8 압력 커넥터 또는 어댑터 어댑터에 대한 정보는 ' 압력 어댑터 ', 156 페이지를 참조하십시오 . Copyright 2008 Baker Hughes Company. 156 | PACE CM 안전 지침 – 한국어...
Page 163
모듈에는 진공 공급 장치가 필요합니다 . 대기압과 가까운 수준에서 작동하는 유압 제어 모듈의 빠른 응답을 위해서는 진공 공급 장치를 사용해야 합니다 . 그림 1: PACE CM 압력 매니폴드 유압 다이어그램 Copyright 2008 Baker Hughes Company. 한국어 –PACE CM 안전 지침 | 157...
Page 164
디퓨저를 음압 포트에 피팅하여 기류를 분산시킵니다 . 시스템 압력 방출 작동 중에 방출 포트를 통해 시스템에서 대기압으로 압력이 배출됩니다 . 디퓨저를 방출 포트에 피팅하여 기류를 분산시킵니다 . Copyright 2008 Baker Hughes Company. 158 | PACE CM 안전 지침 – 한국어...
Page 165
12. 정상적으로 개방된 전기 릴리스 밸브 13. 체크 밸브 ** 14. 수동 외부 방출 밸브 15. 진공 발생기 16. 소스 압력 ( 조절된 압축 공기 공급 장치 ) 17. 대기로 배출 대기 Copyright 2008 Baker Hughes Company. 한국어 –PACE CM 안전 지침 | 159...
Page 166
작동 환경 실내 전용 폭발 가능한 대기에서 사용하기에 적합하지 않습니다 . 압력 매체 건조 공기 또는 질소가 권장됩니다 . 산소 또는 기타 폭발 가스는 적합하지 않습니다 . Copyright 2008 Baker Hughes Company. 160 | PACE CM 안전 지침 – 한국어...
Page 167
6. 제품 / 소재 반송 절차 제품 교정이 필요하거나 사용이 불가능한 경우 다음을 참고하여 가까운 Druck 서비스 센터에 반송하십시오 . https://druck.com/service. 제품 / 재료 반송 승인 (RGA 또는 RMA) 을 받으려면 서비스 부서에 문의하십시오 . RGA 또는 RMA 를 위해...
Page 168
Copyright 2008 Baker Hughes Company. 162 | PACE CM 안전 지침 – 한국어...
Page 188
Copyright 2008 Baker Hughes Company. 182 | PACE CM 安全のための注意事項 – 日本語...
Page 190
Office Locations https://druck.com/contact Services and Support Locations https://druck.com/service Copyright 2008 Baker Hughes Company. This material contains one or more registered trademarks of Baker Hughes Company and its subsidiaries in one or more countries. All third- party product and company names are trademarks of their respective holders.
Need help?
Do you have a question about the PACE CM and is the answer not in the manual?
Questions and answers
