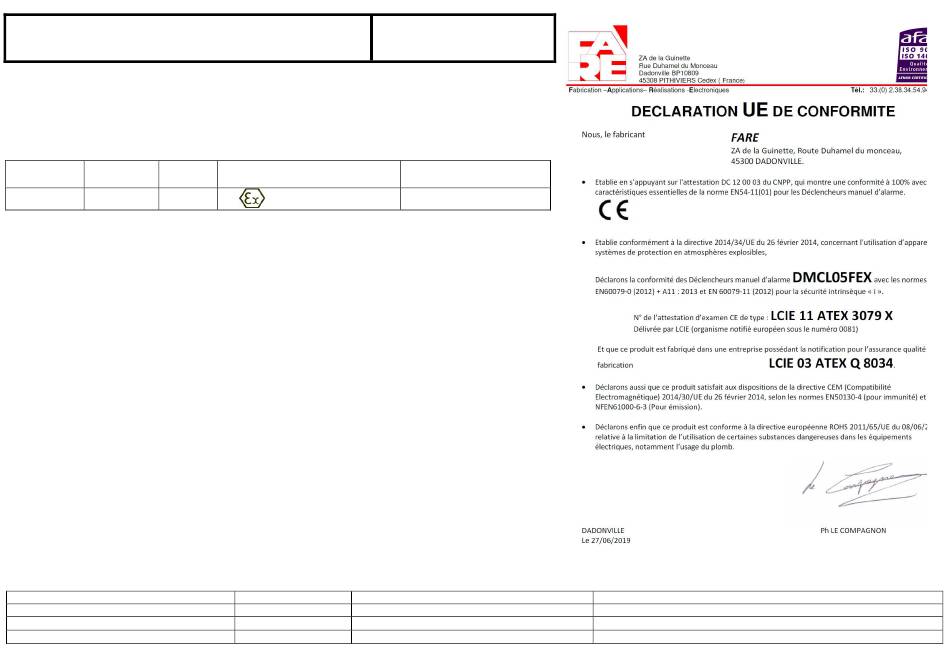

Notice d'Instructions et de Sécurité pour le
DMCL05FEX
1 Généralités :
Comme tous les appareils électriques installés dans les zones dangereuses, cet appareil ne doit être installé, mise
en service, utilisé et entretenu que par du personnel compétent et formé comme demandé par la directive
1999/92/CE du 16 décembre 1999.
Toutes modifications, sans avis préalable du constructeur est interdite !
2 Marquage :
Marquage
Nom Constructeur
CE
DMCL05FEX FARE CE
0081
3 Installation :
a : L'installation doit être conforme aux règles européennes, nationales et locales en vigueur sur la détection
d'incendie et sur l'installation du matériel électrique dans les atmophères explosives.
b : Cet appareil est un matériel associé, qui doit être obligatoirement alimenté au travers d'une barrière de sécurité
instrinsèque. Son classement lui permet d'être installé dans les zones dangereuses classées Zone 2, Zone 1 et
Zone 0 pour la protection Gaz.
c : Cet appareil ne peut être installé dans dans des zones dangereuses demandant un degré de protection vis-à-
vis de la poussière.
d : Pour toute information complémentaire, se reporter à la notice DMC_NTP_264.
e : Le raccordement se fait selon le plan en page 2/2.
f : usage interieur uniquement.
4 Inspection et maintenance :
a : En aucun cas, il ne faut accéder aux circuits internes pendant le fonctionnement du produit.
b : Il est conseillé de vérifier le bon fonctionnement du produit au moins une fois par an, par un test d'efficacité qui
se fait soit en appuyant sur la fenetre, soit en utilisant l'outil de simulation ATEX (rouge) ; prendre toutes les
précautions utiles vis-à-vis d'éventuels asservissements. Pour réarmer le produit, utiliser la clef de réarmement
ATEX (rouge).
c : Si le boitier a besoin d'être nettoyé, utiliser un chiffon antistatique légèrement humide.
5 Réparation :
a : Ce matériel ne peut être réparé que par le Fabricant.
6 Mise en service :
a : Vérifier le raccordement électrique et notamment la mise à terre de la barrière de sécurité intrinsèque.
b : Raccorder la ligne DI au tableau d'incendie et vérifier que le système est à l'état de veille.
c : Faire un test d'efficacité, en vérifiant un à un le passage en alarme de chaque DM ; ne pas oublier d'inhiber au
préalable les asservissements coté tableau d'incendie, et de faire un réarmement entre chaque alarme.
7 Caractéristiques essentielles :
Masse avec la base
Encombrement en mm (l x L x h)
Indice de protection
Matière
Document
Indice
Date
Page
Protection contre les
explosions
LCIE 11 ATEX 3079 X
II 1G Ex ia IIC T6 Ga
160 g Tension d'alimentation / U (Vdc)
98 x 98 x 39
IP33 Consommation alarme / veille
ABS ATEX Paramètre de sécurité intrinsèque
: DMCL05FEX-SAFETY
: B
: 28/06/2019
: 1/2
N° du certificat
Tension nominale
13 Vdc < U < 30 Vdc
20Vdc
24 ± 2mA / < 10µA (@ 20 Vdc)
Ui ≤ 28Vdc, Ii ≤ 110mA, Pi ≤ 0,8W, Ci ≈ 0, Li ≈ 0.
