I N S TA L L AT I O N I N S T R U C T I O N S | I N S T R U C T I O N S D ' I N S TA L L AT I O N
1TQC163000Z0103
ReliaHome™ P-Series Canadian Load Centers
100-225 Ampere Single Phase 08-60 Circuit Outdoor Type
H A Z A R D O U S V O LTA G E . W I L L C A U S E
S E V E R E I N J U R Y O R D E AT H .
Turn OFF power supplying this equipment before
working inside.
General
To comply with the National Electrical Code and Underwriters
Laboratories, the load center must be installed in accordance
with the information included on the label on the inside of the
equipment. This must also be done in accordance with applicable
local electrical codes, and by a qualified electrical contractor
and/or licensed electrician.
1. Remove door
Back outdoor hinge screws. Remove door and slip it back into
carton to protect the finish. Save screws for later use.

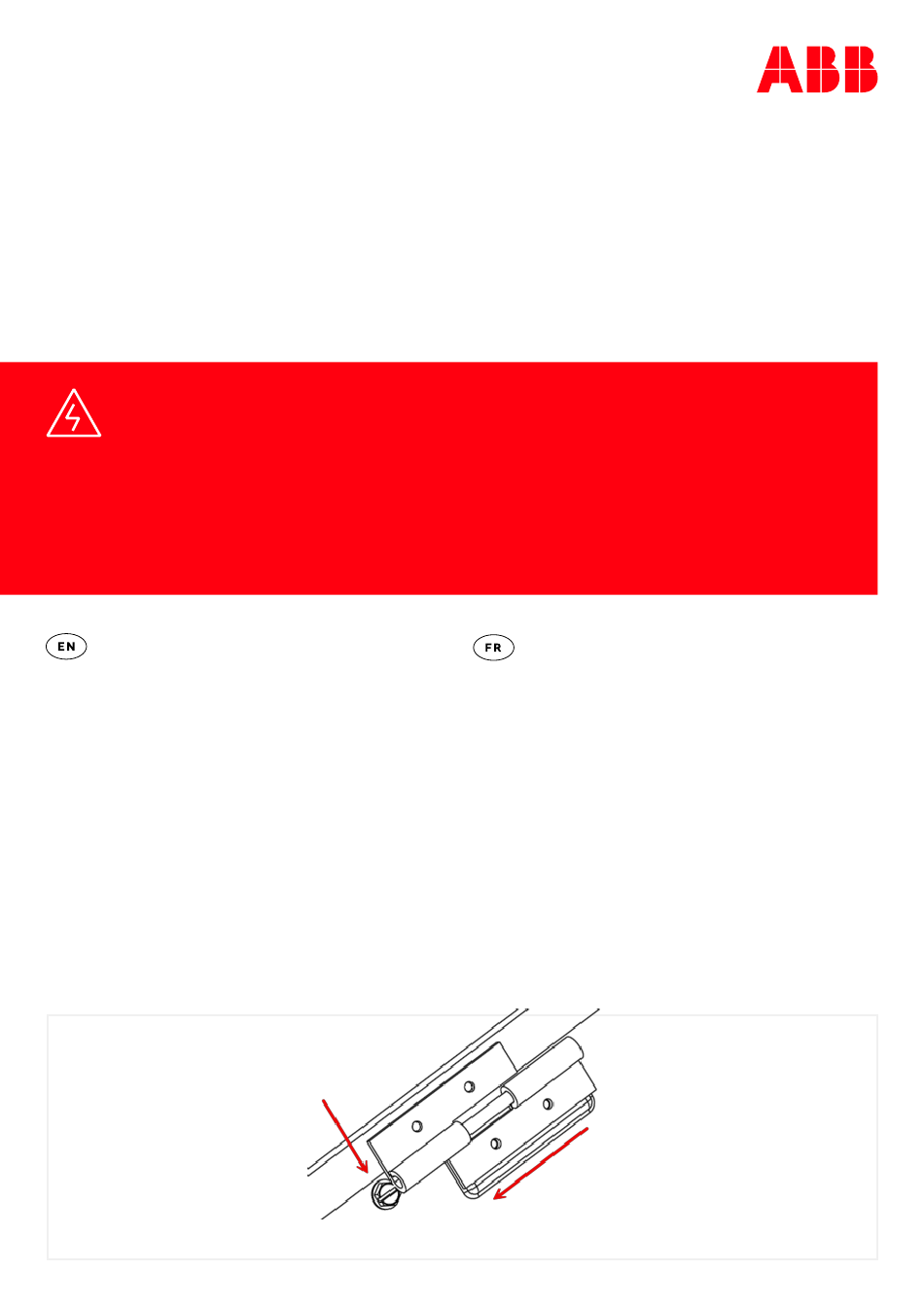

Fig. 1: Door with
hinge Screws
Stopper
screw
R I S Q U E D ' É L EC T R O C U T I O N .
P E U T C A U S E R D E S B L E S S U R E S G R AV E S O U L E D ÉC È S .
Couper l'alimentation de cet équipement
avant de travailler à l'intérieur.
Généralités
Pour respecter le code national d'électricité américain et les
Laboratoires des assureurs du Canada, le panneau de distribu-
tion doit être installé conformément aux renseignements qui se
trouvent sur l'étiquette à l'intérieur de l'équipement. Il faut éga-
lement y procéder conformément aux codes électriques locaux
applicables et par un entrepreneur électrique qualifié ou alors
un électricien agréé.
1. Retirer la porte
Vis des charnières extérieures arrière. Retirer la porte et la pla-
cer dans une boîte pour en protéger la finition. Conserver les
vis pour plus tard.
Slide to
remove
