Summary of Contents for Banda Audioparts ELECTRA BASS 10K

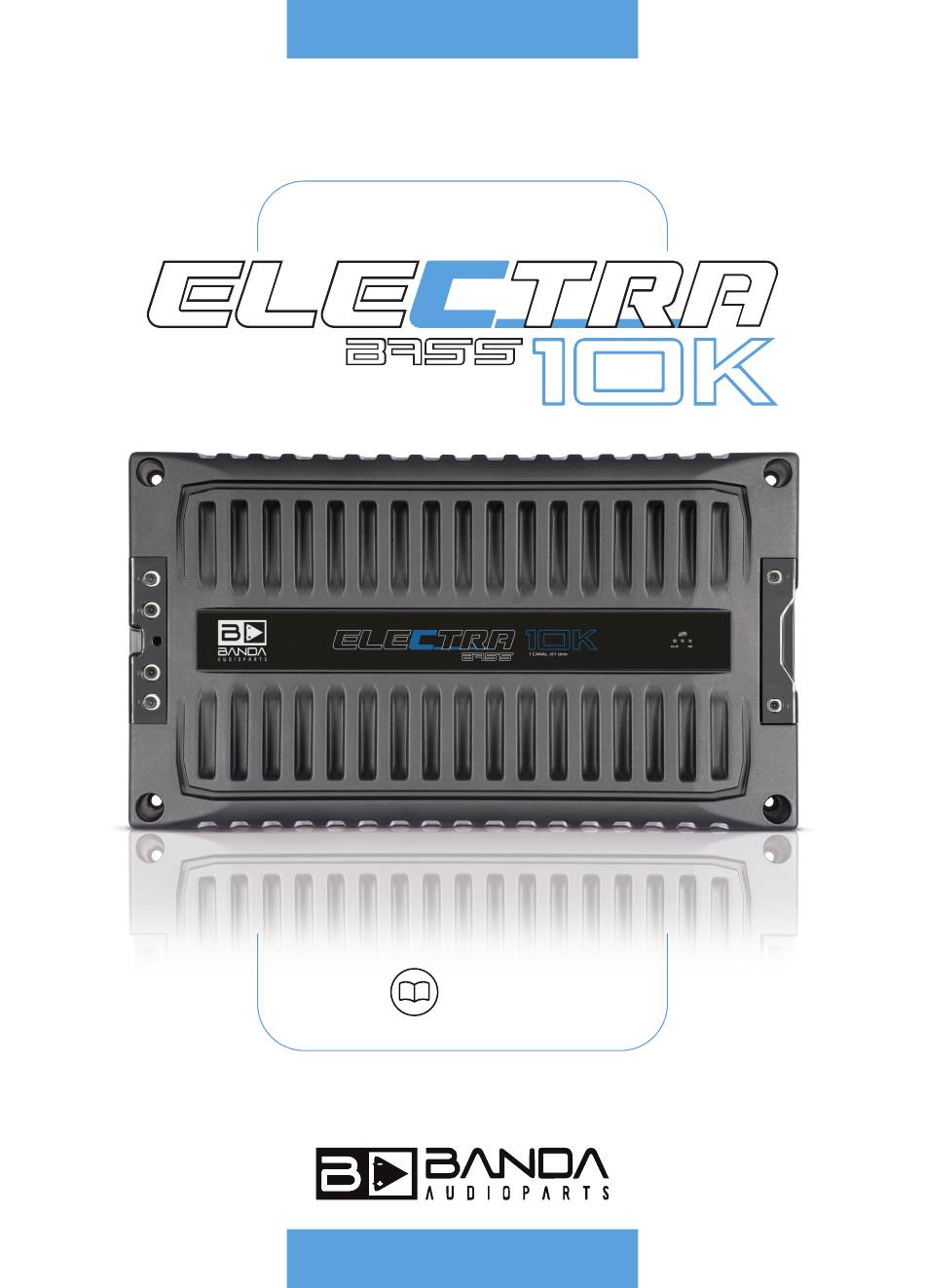

- Page 1 MANUAL DE INSTRUÇÕES INSTRUCTION MANUAL | MANUAL DE INSTRUCCIONES Leia antes de usar Read before using Leer antes de usar...
- Page 2 ÍNDICE | TABLE OF CONTENTS Apresentação | Introduction | Presentación Descrição | Description | Descripción Especificações Técnicas | Technical Specifications | Especificaciones técnicas Soluções para possíveis problemas | Solutions to potential problems | Soluciones a problemas potenciales /Bandaaudioparts /banda_audioparts @BandaAudiopartsOficial Acesse www.bandaaudioparts.com.br...
- Page 3 APRESENTAÇÃO Parabéns! Você acaba de adquirir um produto com a qualidade Banda Audioparts. Desenvolvido por engenheiros qualificados e em um laboratório de alta tecnologia. Para garantir a máxima performance e perfeito funcionamento do equipamento, leia com atenção este manual antes de utilizar o produto. Guarde o manual em local seguro e acessível para referências futuras.
- Page 4 DESCRIÇÃO 1. UNIDADE DE ALIMENTAÇÃO ENTRADA GND Ligar no chassi do veículo (Terra) ENTRADA DE ACIONAMENTO 12VDC (+) Ligar antena na elétrica (Remoto) ENTRADA DE POSITIVO 12VDC OBS.: USAR FUSÍVEL EXTERNO 2. PAINEL FRONTAL (LEDS) Azul (ON): Ligado Vermelho (SHORT): Proteção Curto na saída (verificar os alto falantes)/Temperatura acima...
- Page 5 DESCRIÇÃO 3. LATERAL EXEMPLOS DE LIGAÇÃO ELECTRA 10K - 1 ohm ELECTRA 10K - 1 ohm 4 Woofers ou Subwoofers 2 Woofers ou Subwoofers 4 ohms 2500Wrms cada ligados em paralelo 2 ohms 5000Wrms cada ligados em paralelo resultando em 10000Wrms @ 1 ohm resultando em 10000Wrms @ 1 ohm...
-
Page 6: 12Vdc Input
DESCRIPTION 1. POWER SUPPLY UNIT Connect to vehicle chassis (Ground) 12VDC INPUT (+) Connect antenna (Remote) POSITIVE INPUT 12VDC NOTE: USE EXTERNAL FUSE 2. FRONT PANEL (LEDS) Blue (ON): Power On. Red (SHORT): Output distortion (clipping), clip short and thermal protection. -
Page 7: Wiring Example
DESCRIPTION 3. SIDE WIRING EXAMPLE ELECTRA 10K - 1 ohm ELECTRA 10K - 1 ohm 4 Woofers or Subwoofers 2 Woofers or Subwoofers 4 ohms 2500Wrms each connected in parallel, 2 ohms 5000Wrms each connected in parallel, resulting 10000Wrms @ 1 ohm resulting 10000Wrms @ 1 ohm... - Page 8 DESCRIPCIÓN 1. UNIDAD ALIMENTACIÓN Conectar al chasis del vehículo (Tierra) ENTRADA 12VDC (+) Conectar la antena (Remoto) ENTRADA POSITIVA 12VDC NOTA: USAR FUSIBLE EXTERNO 2. PANEL FRONTAL (LEDS) Azul (ON): Encendido. Rojo (CORTO): Distorsión de salida (clipping), clip corto y protección térmica.
-
Page 9: Ejemplo De Conexión
DESCRIPCIÓN 3. LADO EJEMPLO DE CONEXIÓN ELECTRA 10K - 1 ohm ELECTRA 10K - 1 ohm 4 Woofers o Subwoofers 2 Woofers o Subwoofers 4 ohms 2500Wrms cada uno conectado en 2 ohms 5000Wrms cada uno conectado en paralelo, lo que da como resultado paralelo, lo que da como resultado 10000Wrms @ 1 ohm 10000Wrms @ 1 ohm... -
Page 10: Especificações Técnicas
ESPECIFICAÇÕES TÉCNICAS MODELO ELECTRA 10K - 1 ohm 12,6V 1ohm - 10000Wrms 12,6V 2ohms - 8000Wrms Eficiência Impedância Nominal Tensão 9 - 15V Impedância de Entrada 100K 0hms THD + N MÍN: 1,5% Sensibilidade de Entrada ~300mV - 8V Relação Sinal Ruído 80dB Resposta de Frequência 20Hz - 500Hz... -
Page 11: Technical Specifications
TECHNICAL SPECIFICATIONS MODEL ELECTRA 10K - 1 ohm 12,6V 1ohm - 10000Wrms 12,6V 2ohms - 8000Wrms Efficiency Input Voltage 9 - 15V Input Impedance 100K 0hms THD + N MÍN: 1,5% Input Sensitivity ~300mV - 8V Signal-to-noise ratio 80dB Frequency Response 20Hz - 500Hz Bass Boost 30Hz to 80Hz... -
Page 12: Especificaciones Técnicas
ESPECIFICACIONES TÉCNICAS MODELO ELECTRA 10K - 1 ohm 12,6V 1ohm - 10000Wrms 12,6V 2ohms - 8000Wrms Eficiencia Voltaje de Entrada 9 - 15V Impedancia de entrada 100K 0hms THD + N MÍN: 1,5% Sensibilidad de entrada ~300mV - 8V Relación Señal Ruido 80dB Respuesta de frecuencia 20Hz - 500Hz... - Page 13 SOLUÇÕES PARA POSSÍVEIS PROBLEMAS SISTEMA DE PROTEÇÃO PROBLEMA SOLUÇÃO Instalação do aparelho em local arejado e garantir que o sistema de ventilação não LED Azul e Vermelho Temperatura do amplificador esteja obstruído. O amplificador volta a Acesos atingiu o limite de operação. operar normalmente assim que a temperatura baixar.
- Page 14 SOLUTIONS TO POTENTIAL PROBLEMS PROTECTION SYSTEM PROBLEM SOLUTION Install the appliance in a well-ventilated place and ensure that the ventilation Amplifier temperature has Blue & Red LED On system is not obstructed. The amplifier will reached the operating limit. return to normal operation as soon as the temperature drops.
- Page 15 SOLUCIONES A PROBLEMAS POTENCIALES SISTEMA DE PROTECCIÓN PROBLEMA SOLUCIÓN Instale el aparato en un lugar bien ventilado y asegúrese de que el sistema de La temperatura del ventilación no esté obstruido. El LED azul y rojo encendidos amplificador ha alcanzado el amplificador volverá...
-
Page 16: Termo De Garantia
TERMO DE GARANTIA Esta garantia é válida pelo prazo de 12 meses, a contar da nota fiscal da compra. A Banda Audioparts Ind. Com. LTDA. Garante que o parelho desempenhará todas as funções contidas em seu manual de instruções. A garantia abrange exclusivamente a substituição e/ou conserto de peças que apresentem comprovadamente defeitos de fabricação ou de material. - Page 17 Warranty valid for 12 months (one year), starting from the date Garantía válida por 12 meses (un año), a partir de la fecha de of purchase, if purchased from an authorized Banda Audioparts compra, si se compra en un distribuidor autorizado de Banda dealer.
- Page 20 /Bandaaudioparts /banda_audioparts @BandaAudiopartsOficial Acesse www.bandaaudioparts.com.br...
