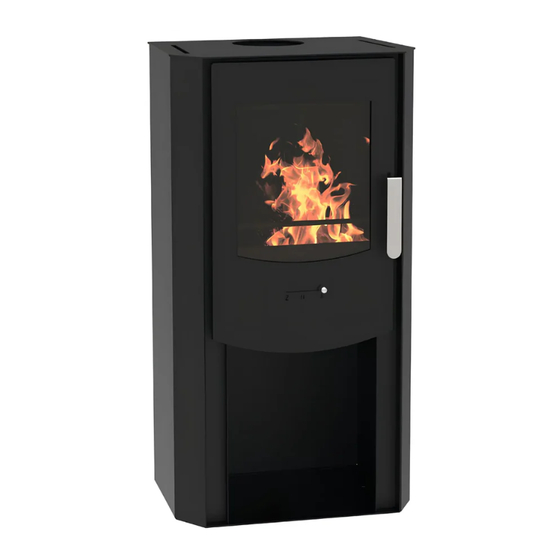

Wamsler SAM User Instruction

Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 17

Quick Links

Download this manual
Bedienungs- und Aufstellanleitung
D
Fireplace user instruction
GB
Cheminée, mode d'emploi
FR
Istruzioni per uso e installazione
IT
Kandalló használati útmutató
HU
TYP10874
SAM
2

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SAM and is the answer not in the manual?

Questions and answers

Related Manuals for Wamsler SAM

Summary of Contents for Wamsler SAM

  • Page 1 Bedienungs- und Aufstellanleitung Fireplace user instruction Cheminée, mode d’emploi Istruzioni per uso e installazione Kandalló használati útmutató TYP10874...

  • Page 2: Table Of Contents

    Vorwort Sehr verehrter Kunde, wir beglückwünschen Sie zum Erwerb unseres Kaminofens. Sie haben die richtige Wahl getroffen. Mit dem Kauf dieses Produktes haben Sie die Garantie für • Hohe Qualität durch Verwendung bester und bewährter Materialien • Funktionssicherheit durch ausgereifte Technik, die streng nach der europäischen Norm EN 13240 geprüft ist (Geräte sind für die Mehrfachbelegung geeignet) •...

  • Page 3: Sicherheitshinweise

    SICHERHEITSHINWEISE Die Geräte sind nach DIN EN 13240 geprüft (Typenschild). Bei der Aufstellung und dem abgasseitigen Anschluss sind die anwendbaren nationalen und europäischen Normen, örtliche und baurechtliche Vorschriften/Normen (z.B. DIN 18896, DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2, DIN EN 15287 u.a.) so- wie feuerpolizeiliche Bestimmungen (z.B.
  • Page 4 21. Wenn Ausbesserungen oder Erneuerungen vorgenommen werden müssen, wenden Sie sich bitte rechtzeitig unter Angabe der genauen Art.Nr. und Fert.Nr. an Ihren Fachhänd- ler. Es sind nur Original Wamsler - Ersatzteile zu verwenden. 22. Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und Servicearbei- ten sowie Reparaturen, dürfen nur durch einen ausgebildeten Fachbetrieb (Heizungs-...

  • Page 5: Bedienung

    1. Bedienung 1.1 Geräteaufbau Bild 1 1. Heiztüre 2. Abgasstutzen 120mm 3. Lagerfach f. Brennmaterial 4. Primärluftschieber 5. Türgriff 6. Ausmauerung 7. Rost 8. Aschenkasten 9. Typenschild (Rückseite) 10. Feder...

  • Page 6: Inbetriebnahme

    1.2 Inbetriebnahme Brennstoffe Das Gerät ist für den Betrieb mit nachfolgend aufgeführten Brennstoffen geeignet. Nur damit ist ein raucharmer und störungsfreier Betrieb gewährleistet. Verwenden Sie nur naturbelassenes, trockenes Scheitholz mit einer Restfeuchte von max. 20%. Brennstoffart Heizwert ca. kWh/kg Hartholz 4,0 –...

  • Page 7: Außerbetriebnahme

    Erstes Anheizen Die Heiztüre öffnen durch Heben des Griffes nach oben (Bild 2). Bei heißem Gerät ist dazu ein isolierter Handschuh zu benutzen. Den Primärluftschieber (Bild 3) entspre- chend der Tabelle 1 in Kapitel 1.2 einstellen. Legen Sie kleineres Anzündholz, kreuzgeschlichtet auf den freien Rost. Mit einen Kohleanzünder oder etwas Holzwolle von oben anzünden und Heiztüre wieder ver- schließen.

  • Page 8: Hinweise Zum Heizen

    1.4 Hinweise zum Heizen Der Kaminofen darf nur mit geschlossener Fülltüre (Heiztüre) betrieben werden. Diese darf nur zum Anheizen, Nachlegen oder Reinigen des Feuerraums geöffnet werden (evtl. Zugprobleme bei weiteren am Schornstein angeschlossenen Geräten). Eine abgestimmt zugeführte Sekundärluft sorgt für die Nachverbrennung der im Ab- gas enthaltenen brennbaren Bestandteile.
  • Page 9 Achtung: Nach jeder Heizperiode ist es angebracht, den Ofen gründlich zu kontrollie- ren. Wenn Ausbesserungen oder Erneuerungen vorgenommen werden müssen, wenden Sie sich bitte rechtzeitig unter Angabe der Artikel-Nr. und der F.-Nr. (siehe Typschild) an Ihren Fachhändler. Reinigen Sie Ihre Sichtscheibe vor der ersten Benutzung mit einem feuchten saube- ren Tuch.
  • Page 10 Bild 3 Bild 2 Bild 4 Bild Bild 5 Bild 6...

  • Page 11: Störungsursachen, Behebung

    1.6 Störungsursachen, Behebung Art der Störung mögliche Ursache Behebung Geruchbildung: Austrocknung der ange- Den Ofen entsprechend der wendeten Schutzfarbe. Bedienungsanleitung mehrere Verdampfung von Ölresten Stunden in Kleinstellung be- treiben. Danach für mehrere Stunden auf maximale Leis- tung heizen. Zu geringe Wärme- •...

  • Page 12: Aufstellung

    2. Aufstellung 2.1 Vorschriften Bei der Aufstellung und dem abgasseitigen Anschluss sind die anwendbaren nationalen europäischen Normen, örtliche baurechtliche Vorschriften/Normen (z.B. DIN 18896, DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2, DIN EN 15287 u.a.) sowie feuerpolizeiliche Bestimmungen (z.B. FeuVO) zu beachten.

  • Page 13: Schornsteinanschluss

    Bild 8 Bild 7 Boden unter und vor dem Ofen Fußböden aus brennbarem Material, wie Teppich, Parkett oder Kork, müssen unter dem Ofen sowie von der Feuerraumöffnung 50 cm nach Vorne und 30 cm seitlich durch einen Belag aus nicht brennbaren Baustoffen, z.B. Keramik, Stein, Glas oder einer Bodenplatte aus Stahl, ersetzt oder geschützt werden.

  • Page 14: Technische Daten

    In der Regel kann der Ofen mit einem Bogen direkt an den Schornstein angeschlossen werden. Bei geringem Schornsteinzug sollte der Ofen durch ein Senkrechtes Abgasrohr, dass als Anlaufstrecke dient, mit dem Schornstein verbunden werden. Bild 10 3. Technische Daten 3.1 Maßzeichnungen TYP10874...

  • Page 15: Maße Und Gewichte

    3.2 Maße und Gewichte Breite Tiefe Höhe Gewicht Gewicht Art.Nr. (mm) (mm) (mm) netto brutto (kg) (kg) W20001087400 Die angeführten Abmessungs- und Gewichtangaben sind nur zur Information! Wir behalten uns das Recht von Konstruktionsänderungen vor, falls diese das technische Niveau erhöhen, oder die Qualität verbessern! 3.3 Technische Daten 108 74...
  • Page 16 D – 85737 Ismaning Telefon +49 (0)89 32084-0 Telefax +49 (0)89 32084-294 www.wamsler.eu Änderungen, die dem technischen Fortschritt dienen und / oder einer Qualitätsverbesserung bewir- ken, behalten wir uns vor. Für Druckfehler und Änderungen nach Drucklegung können wir keine Haftung übernehmen.

  • Page 17: Foreword

    Foreword Dear Customer! Thank you for choosing our product! By purchasing this product, you receive guarantee for good quality originating from the usage of the finest and proven materials, • operating security which is controlled according to German and European •...

  • Page 18: Safety Instructions

    SAFETY INSTRUCTIONS The stoves are tested to EN13240 (see identification plate). For installation and for flue gas connections, the requirements of the Fire Regula- tions (FeuVO in Germany) apply, as well as local building regulations such as the following technical standards DIN 18896, DIN 4705, EN13384, DIN 18160, EN1856- 2 and EN15287.
  • Page 19 21. If repairs or replacements are necessary, please contact your supplier with the necessary article numbers and serial numbers in good time. Only original WAMSLER replacement parts may be used. 22. Work such as installation, setup, commissioning and services, as well as repairs, must only be carried out by qualified personnel (heating system or space heating technicians).

  • Page 20: Usage

    1. Usage 1.1 Structure of the equipment Pic. 1 1. furnace chamber door 2. smoke tube end 120mm 3. fuel storage 4. primary air regulator 5. door knob 6. furnace chamber walling 7. grate 8. ash bin 9. model plate on the rear wall 10.

  • Page 21: Installation

    1.2 Installation Fuels Low smoke, trouble-free operation of the stove and a supply of heat at the nominal level with a chimney draught of 12 Pa are only guaranteed when you use the fol- lowing fuels and no others. Only use natural, dry chopped firewood with a remaining humidity of max. 20%. Fuel Type Calorific value ap- prox.

  • Page 22: Putting Out Of Operation

    Open the door by raising the handle (Picture 2). If the equipment is hot, you can use insulated gloves. Adjust the primary air regulator and the fuel switch (Picture 3) according to the Table 1. Put coal lighter or wood wool onto the fire grate, followed by wood chips.

  • Page 23: Cleaning And Maintenance

    Warning! In order to keep the air clean and safeguard the fireplace, do not ex- ceed the specified maximum fuel quantity, otherwise overheating may occur, which potentially damage the equipment. Such damage is not covered with any guarantee. Only a single layer of fuel is allowable to be prepared in the fireplace. Try to reach lower heating performance only by decreasing the quantity of fuel, and not by cutting the primary air supply.
  • Page 24 Pic. 3 Pic. 2 Pic. 4 Pic. 5 Pic. 6...

  • Page 25: Potential Problems And How To Tackle Them

    1.6 Potential problems and how to tackle them Kind of operating Possible reasons Solution problem Odour formation Curing of the applied pre- Operate the fire-place on a ventive lacquer. low heating level according Steaming oil remains. to the instruction’s manual for a few hours.

  • Page 26: Placing

    2. Placing 2.1 Prescriptions For installation and for connection of flue, the requirements of the Fire Regulations (FeuVO in Germany) apply, as well as local building regulations such as the follow- ing technical standards DIN 18896, DIN 4705, EN13384, DIN 18160, EN1856-2 and EN15287.

  • Page 27: Connection Of The Fireplace

    Floor in front of and under the fireplace Floors made from combustible materials, such as carpets, parquet floors or cork is to be protected by a shield of non-combustible material – for example ceramics, stone, glass or steel – placed under the fireplace so that it should reach out to 50 cm in front and 30 cm besides.

  • Page 28: Technical Specification

    3. Technical specification 3.1 Dimensional drawings TYP10874 3.2 Dimension weight weight width draught height Art.No. netto brutto (mm) (mm) (mm) (kg) (kg) W20001087400 The dimension information shown is only for information! We reserve the right to make changes to the construction if these improve the technical level or the quality!

  • Page 29: Datas

    3.3 Datas 108 74 Nominal performance 6,0 kW Heating capacity (m -under favourable -less favourable -not favourable heating circumstances according to 18893/TAB2 DIN standard Flue gas values: fuel: Wood Flue gas stream: 8,4 g/s Flue gas temperature: 277 ˚C Min. blast pressure at nominal performance: 12 Pa ≤...
  • Page 30 Telefon +49 (0)89 32084-0 Telefax +49 (0)89 32084-294 www.wamsler.eu We reserve the right to make changes which relate to technical advances and / or to an improvement in quality. We accept no liability for printing errors and changes which occur after printing.

  • Page 31: Préambule

    Préambule Cher Client, Nous vous félicitons d’avoir acheté un poêle Wamsler. Vous avez fait le bon choix car ce produit est pour vous une garantie - de grande qualité, grâce à l’emploi de matériaux excellents et éprouvés - de sécurité de fonctionnement, grâce à une technique parfaitement au point et sévèrement contrôlée selon la norme européenne EN 13240.

  • Page 32: Sommaire

    Pour les préserver il faut veiller à respecter les quantités maximums de bois (indi- quées dans cette notice) et éviter les chocs lors de l'introduction des bûches. Ainsi vous pourrez profiter de votre poêle plusieurs saisons sans les remplacer. La pierre ollaire est un produit naturel avec des nuances de couleur et des veines, en aucun cas l'aspect de la pierre est un motif de réclamation.

  • Page 33: Consignes De Securite

    CONSIGNES DE SECURITE 1. Les appareils ont été contrôlés selon les normes EN13240 (Plaque signalétique). 2. Pour la mise en place des appareils et le raccordement aux cheminées d’évacuation des gaz, on devra observer les exigences énoncées par les directives concernant les appareils de chauffage (FeuVO en Allemagne) ainsi que les normes DIN 18896, DIN 4705, EN 13384, DIN 18160, EN 1856-2 et EN 15287.
  • Page 34 à temps à votre commerçant spécialisé en lui indiquant exactement le numéro de référence et le numéro de fabrication. On ne peut utiliser que des pièces originales WAMSLER. 19. Les travaux, tels que, en particulier, l’installation, le montage, la première mise en ser- vice, les travaux de maintenance ainsi que les réparations ne pourront être effectués...

  • Page 35: Utilisation

    1. Utilisation 1.1 Description de l’appareil Fig. 1 1. Porte foyère 2. Buse d’évacuation des fumées 120mm 3. Bûcher 4. Réglage d’air primaire 5. Poignée d’ouverture 6. Garniture intérieure - brique réfractaire 7. Grille 8. Cendrier 9. Plaque signalétique (sur l'arrière du poêle) 10.

  • Page 36: Mise En Service

    1.2 Mise en service Combustible Ce poêle à bois convient aux combustibles suivants : Bois bûches de longueur au maximum 25cm TOUT COMBUSTIBLE AUTRE QUE LE BOIS EN BUCHEs EST INTERDIT. Les feuillus durs (chêne, hêtre, frêne, châtaignier, charme, noyer, fruitiers, etc.) four- qualité...

  • Page 37: Extinction

    Réglage d’air primaire : Réglage air primaire Tempes de Fuel 8,0 kW combustible Allumage Puissance nominale Bois ca. 0,75 h Mise hors service Z (fermé) Tabelle 1 Avant le premier allumage : Avant le premier allumage retirez les éléments de protection pour le transport (voir figure 6).
  • Page 38 Vous devez faire ramoner votre conduit de cheminée au moins 2 fois par an ou plus en cas d'utilisation intensive de votre poêle. Pour le nettoyage de l’intérieur du poêle, il est conseillé de retirer le pare flamme. Après le nettoyage le pare flamme doit être remis en place. Avant de commencer le nettoyage assurez-vous que le poêle soit bien froid.
  • Page 39 Fig. 3 Fig. 2 Fig. 4 Fig. 5 Fig. 6...

  • Page 40: Anomalies

    1.6 Anomalies Probleme Cause Solution Dégagement Durcissement de la peinture et Chauffez le poêle comme décrit d’odeur évaporation des résidus pendant quelques heures sur la d’huile. position minimum. Ensuite le faire chauffer au maximum pendant quelques heures. Dégagement de Capacité de chauffage Faites contrôler le dégagement de chaleur insuffisante.

  • Page 41: Installation

    2. Installation 2.1 Prescriptions d’installation Le bon fonctionnement de votre poêle est fortement lié à la qualité de son installa- tion. L'installation doit être effectuée par un professionnel ou une personne qualifiée. Cette notice comprend des recommandations propres à votre poêle. Il est impératif de suivre ces recommandations pour bénéficier des meilleures performances mais aussi de la garantie sur cet appareil.

  • Page 42: Raccordement Au Conduit De Cheminée

    Fig. 8 Fig. 7 Sol dessous et devant le poêle Les sols en matériaux combustibles tels que tapis, parquet ou liège doivent être remplacés ou protégés en les couvrant d’une matière incombustible sous le poêle ainsi que devant l’ouverture du foyer sur 50 cm minimum à l’avant et 30 cm sur le côté.

  • Page 43: Données Techniques

    3. Données techniques 3.1 Plans avec les dimensions TYP10874 3.2 Dimensions La lar- La pro- poids poids l’altitude Art.no. geur fondeur netto brutto (mm) (mm) (mm) W20001087400 Le poids et les dimensions indiqués sont à titre indicatif seulement !

  • Page 44: Data

    3.3 Data - Type 108 74 - Puissance nominale 6,0 kW Gaz de combustion : Combustible : Bois - Débit massique des fumées 8,4 g/s - Température moyenne de fumées 277 ˚C - Tirage minimum 12 Pa - CO (pour 13% de O ≤...
  • Page 45 D – 85737 Ismaning Telefon +49 (0)89 32084-0 Telefax +49 (0)89 32084-294 www.wamsler.eu Nous réservons le droit d’apporter des modifications qui contribuent aux progrès techniques et / ou apportent une amélioration de la qualité. Nous déclinons toute responsabilité pour des fautes...

  • Page 46: Gentilissimo Cliente

    Gentilissimo Cliente, ci complimentiamo con Lei per aver acquistato questa stufa da riscaldamento e per l’ottima scelta effettuata! Questo prodotto Le garantisce • qualità elevata grazie all’utilizzo di ottimi materiali testati • funzionamento sicuro grazie alle avanzate tecnologie verificate in modo rigoroso in base alla norma europea EN13240 •...

  • Page 47: Avvertenze Di Sicurezza

    AVVERTENZE DI SICUREZZA L’ apparecchio e i suoi dispositivi sono stati testati sulla base della norma EN13240. Per un funzionamento ottimale della Sua stufa è fondamentale che la canna fumaria alla quale volete effettuare il collegamento sia in condizioni perfette. L’installazione e l’uso delle apparecchiature, deve avvenire esclusivamente in am- •...
  • Page 48 Tutti i componenti dovranno essere sostituiti esclusivamente con pezzi originali Wamsler. 18. Eventuali lavori, in particolare l’installazione, il montaggio, la prima accensione, nonché i servizi di assistenza e di riparazione possono essere eseguiti solo da una ditta specializzata (in impianti di riscaldamento o riscaldamento ad aria).

  • Page 49: Istruzioni Per L'uso

    1. Istruzioni per l’uso 1.1 Struttura stufa Fig. 1 1. Sportello 2. Uscita fumi 120mm 3. Deposito per combustibile 4. Leva aria primaria 5. Maniglia 6. Muratura 7. Griglia 8. Cassetto cenere 9. Targa sul lato posteriore 10. Molla d'acciaio...

  • Page 50: Accensione

    1.2 Accensione Combustibili Per garantire un corretto funzionamento della stufa e una formazione minima di fumo devono essere utilizzati esclusivamente i combustibili elencati di seguito: legna secca allo stato naturale con umidità massima del 20%. Tipo di combustibile Valore calorico ca. kWh/kg Legna dura 4,0 –...

  • Page 51: Spegnimento

    Quantità di carico orario: Per il legno non superare una quantità di due ceppi (lunghezza max. 25 cm) per un carico di max.1,5 kg (≈ 2,1 kg/h). Bricchetti secondo DIN 51731 max. 1,2 kg. Prima accensione Prima di procedere all’accensione rimuovere il materiale di imballaggio del •...

  • Page 52: Generalità Sul Funzionamento

    1.4 Generalità sul funzionamento Gli sportelli del focolare devono rimanere sempre chiusi mentre la stufa è in funzio- ne. È possibile aprirli per l’accensione, l’aggiunta di carico o per la pulizia del focola- Un adeguato apporto di aria secondaria consente di bruciare anche i componenti combustibili dei gas di scarico.
  • Page 53 La pulizia delle superfici esterne è da effettuare a stufa fredda. Devono essere pulite con acqua corrente o, in casi particolari, pretrattate con acqua saponata o detersivo per piatti, e poi strofinate fino a completa asciugatura. Prima del primo utilizzo pulire il vetro ROBAX S della stufa con un panno umido e pulito e aggiungere poi delle gocce di detergente per vetroceramica su entrambi i lati del vetro mediante carta da cucina.
  • Page 54 Fig. 3 Fig. 2 Fig. 4 Fig. 5 Fig. 6...

  • Page 55: Cause E Risoluzione Anomalie

    1.6 Cause e risoluzione anomalie Tipo di anomalia Cause possibili Rimedi Formazione di odori: Asciugatura della vernice Lasciare la stufa in funzione per utilizzata ed evaporazione diverse ore sulla posizione mi- dei residui di olio. nima così come indicato nelle istruzioni per l’uso.

  • Page 56: Installazione

    2. Installazione 2.1 Prescrizioni e norme • Leggere attentamente il contenuto del presente manuale, in quanto fornisce importanti indicazioni ed istruzioni riguardanti l’installazione, l’uso, la manuten- zione e soprattutto la sicurezza del prodotto. L’installazione e l’uso delle apparecchiature, deve avvenire esclusivamente in •...

  • Page 57: Distanze Di Sicurezza

    2.2 Distanze di sicurezza Proteggere dall’effetto del calore tutti gli elementi costruttivi, mobili o tessuti di arre- damento infiammabili situati nelle vicinanze della stufa. Oggetti all’interno della zona di irraggiamento Per gli elementi costruttivi, i mobili e i tessuti di arredamento infiammabili situati nella zona di irraggiamento della stufa è...

  • Page 58: Collegamento Alla Canna Fumaria

    2.3 Collegamento alla canna fumaria ATTENZIONE! Prima di procedere al collegamento dell’apparecchio consultare un tecnico specializzato di zona! I tratti di collegamento della stufa devono essere ben saldati e sigillati e non devono essere inseriti in profondità nella sezione trasversale libera della canna fumaria. Il tratto di collegamento tra stufa e canna fumaria deve avere un diametro equivalente a quella del bocchettone di uscita fumi della stufa.
  • Page 59 Avere sezione interna preferibilmente circolare; le sezioni quadrate o rettangolari − devono avere angoli arrotondati con raggio non inferiore a 20 mm; Avere sezione interna costante, libera e indipendente; − Avere le sezioni rettangolari con rapporto massimo tra i lati di 1,5; −...
  • Page 60 Inclinazione del tetto Altezza della zona di reflusso Z (m) C (°) 1,85 1,00 0,50 1,50 1,30 0,80 1,30 2,00 1,50 1,20 2,50 2,10 REALIZZAZIONE DELL’ALLACCIAMENTO ALLA CANNA FUMARIA • Eseguire il collegamento dell’apparecchio alla canna fumaria del camino esistente, assicurandosi che il tubo di uscita fumi non occupi la sezione libera della canna fumaria.
  • Page 61 Utilizzare esclusivamente tubi adatti allo smaltimento dei fumi della combu- • stione. • Limitare i tratti orizzontali del condotto di raccordo alla canna fumaria (max 1 metro) e l’uso di curve. PRESA ARIA COMBUSTIONE DALL’AMBIENTE DI INSTALLAZIONE • L’apparecchio deve poter disporre dell’aria necessaria a garantirne il regolare funzionamento mediante prese d’aria esterna.

  • Page 62: Schede Tecniche

    3. Schede tecniche 3.1 Disegni dimensionali e dati TYP10874 3.2 Dimensioni Lar- Profon- Peso Peso Altezza N° art. ghezza dità netto brutto (mm) (mm) (mm) (kg) (kg) W20001087400 Questi dati relativi alle dimensioni sono indicati a solo scopo informativo! Ci riserviamo il diritto di apportare eventuali modifiche strutturali a vantaggio del progresso tecnologico o del miglioramento qualitativo!

  • Page 63: Dati

    3.3 Dati Tipo 108 74 Potenza nominale termica 6,0 kW Volume riscaldabile per utilizzo non continuo in m³ - in condizioni favorevoli, - normali e - poco favorevoli secondo DIN 18893/TAB. 2 Valori delle emissioni per combustibile: legna Portata fumi: 8,4 g/s Temperatura dei fumi: 277 ˚C...
  • Page 64 D – 85737 Ismaning Telefon +49 (0)89 32084-0 Telefax +49 (0)89 32084-294 www.wamsler.eu Ci riserviamo il diritto di apportare modifiche a vantaggio del progresso tecnologico e/o del miglioramento qualitativo. Non ci assumiamo nessuna responsabilità per eventuali errori di battitura o modifiche successive...

  • Page 65: Előszó

    Előszó Tisztelt Vásárló! Köszönjük megtisztelő bizalmát, hogy termékünket választotta! Ezen termék megvásárlásával Ön garanciát kap: a legjobb és már bevált anyagok felhasználásával a jó minőségre • a működési biztonságra, amelyet a német és európai normák szerint • ellenőriznek (Megfelel a DIN 18891, építési alak 1, valamint EN 13240 szabványoknak.) a robosztus felépítés által biztosított hosszú...

  • Page 66: Biztonsági Előírások

    BIZTONSÁGI ELŐÍRÁSOK A készülékek a EN 13240 norma alapján szakaszos üzemeltetésre bevizsgálásra kerültek. A beállításhoz és a kéménycsatlakoztatáshoz az adott ország tüzvédemi rendelkezéseit kell betartani. A készülék tökéletes működéséhez a kéménynek, amelyre a készüléket csatlakoztatni akarja, tökéletes állapotban kell lennie. Az első...
  • Page 67 17. Ha javításokat vagy felújításokat kell végezni, kérjük időben, forduljon szakszervizhez, a pontos cikkszám és gyártási szám megadásával. Csak eredeti Wamsler alkatrészeket szabad használni. 18. A szilárd tüzelésű készülék, az égéshez szükséges levegőt, az azt körülvevő helyiségből vonja el. Ez abban az esetben biztosított, ha 1 kW névleges fűtőértékre 4 légköbméter térfogat esik.

  • Page 68: Használat

    1. Használat 1.1 A kandalló felépítése 1. Tüzelőajtó 2. Füstcsőcsonk 3. Fatároló 4. Primer levegőszabályzó 5. Ajtófogantyú 6. Falazat 7. Rostély 8. Hamuláda 9. Tipustábla (Hátfalon) 10. Rugó...
  • Page 69 Tüzelőanyagok A készülék az alábbiakban feltüntetett tüzelőanyagokkal használható. Csak ez által biztosítható a „füstszegény” és zavarmentes üzemeltetés. Csak száraz fát használjon max. 20 % nedvességtartalommal. Tüzelőanyag-fajták Fűtőérték kb. kWh/kg Keményfa 4,0 – 4,2 Puhafa 4,3 – 4,5 5,0 – 5,2 Fabrikett DIN 51731 szerint Levegőszabályozó-beállítás: A primer levegőszabályzó...

  • Page 70: Üzemen Kívül-Helyezés

    Helyezzen gyújtóst vagy faforgácsot a rostélyra helyezni. Erre először kisebb, • majd nagyobb fát rakni, meggyújtani és az ajtót ismét bezárni. Ha a fa élénken ég és kielégítő parázs képződött, újból tüzelőanyagot kell rárakni. Ezután a prim.lev.szabályozót (3.kép) az 1. táblázatnak megfelelően be kell állítani,( „H”állás ) 1.3 Üzemen kívül-helyezés A parázst elhamvasztani és a kályhát lehűlni hagyni.

  • Page 71: Tisztítás És Gondozás

    1.5 Tisztítás és gondozás A fűtési időszak befejeztével ajánlatos egy alapos kandalló és füstcső - tisztítás. Ha alábbhagy a hőteljesítmény, vagy a készülék üzemeltetésekor füstöl az szinte mindig a füstjáratok elszennyeződésének következménye. Nyitott tüzelőajtónál a hamuláda kivétele után emelje meg a rostély hátsó részét és ilyen ferde helyzetben emelje fel, amíg vízszintes helyzetbe nem tudja fordítani.
  • Page 72 3. Kép 2. Kép 4. Kép Bild 5. Kép 6. Kép...

  • Page 73: Üzemzavar - Okok, Elhárításuk

    1.6 Üzemzavar - okok, elhárításuk Üzemzavar fajtája Lehetőséges okai: Elhárítás: A kandallót a használati utasítás szerint A felhasznált védőfesték több órán át kis fokozaton üzemeltetni. Szagképződés: kikeményedése Ezek után több órára, maximális Olajmaradékok kigőzölgése teljesítményre felfűteni. Túl kis készülékteljesítményt Szakemberrel vizsgáltassuk meg az Ön választottuk hősszükségletét.

  • Page 74: Elhelyezés

    2. Elhelyezés 2.1 Előírások Az elhelyezésnél és a füstcsőoldali becsatlakoztatásnál az egyes vonatkozó építési rendelkezések tűzvédelmi követelményeit kell figyelembe venni. Az Ön kandallójának kifogástalan működése érdekében a kéménynek, amibe a készülékét akarja becsatlakoztatni, kifogástalan állapotban kell lennie. 2.2 Elhelyezési helység Mivel a kandalló...

  • Page 75: Kéménycsatlakozás

    A kandalló alatti padlózat Az éghető anyagokból készült padlót, mint pl. szőnyeg, parketta, vagy parafa, a kandalló alatt, valamint a tűztér előtt 80 cm-re és oldalt 60 cm-re egy nem éghető anyagból készült burkolóval kell védeni, mint pl.: kerámia-, kő-, üveg-padló, vagy fém. 2.4 Kéménycsatlakozás Figyelem! A készülék csatlakoztatása előtt minden esetben az illetékes kéményseprő-mester...
  • Page 76 Helyes Helytelen min.50cm Kémény keresztmetszet szűkítésa túlzottan betolt füstcső miatt. Torlódás az egymással szembe bevezetett min.30cm füstcsövek miatt. Hibás huzat a nem használt készülék nyitott ajtaja miatt. Fals levegő nyitott csőcsatlakozó miatt. Fals levegő tö- mítetlen csőcsat- lakozás miatt. Hamis levegő beáram- lása nyitott vagy tömítetlen kémény- tisztító...

  • Page 77: Műszaki Adatok

    3. Műszaki adatok 3.1 Méretrajz TYP10874 3.2 Műszaki jellemzők Típus TYP108 74 Névleges teljesítmény 6,0 kW 18893/TAB 2 DIN szabvány szerinti fűtőképesség m³ -kedvező -kevésbé kedvező -kedvezőtlen fűtési feltételeknél Fűtőanyag: -füstgázértékek 8,4 g/s füstgázáramlás -füstgázhőmérséklet 277 ˚C -a névleges teljesítményhez szükséges huzatnyomás: 12 Pa...

  • Page 78: Méret Adatok

    Helyi hulladékkezelési szabályok szerint Üvegszál, tömítés, veszélyes szigetelőanyag HAK 17 06 03* ajtó és üvegszigetelés Helyi hulladékkezelési szabályok szerint ásványgyapot Wamsler SE Háztartástechnikai Európai Részvénytársaság Hősök útja 49. H – 3104 Salgótarján Telefon +36 (32)411-833 Telefax +36 (32)312-695 www.wamsler.hu Fenntartjuk a jogot arra, hogy olyan változtatásokat hajtsunk végre, amelyek a műszaki fejlődést...
  • Page 80 D – 85737 Ismaning Telefon +49 (0)89 32084-0 Telefax +49 (0)89 32084-294 www.wamsler.eu Änderungen, die dem technischen Fortschritt dienen und / oder einer Qualitätsverbesserung bewir- ken, behalten wir uns vor. Für Druckfehler und Änderungen nach Drucklegung können wir keine Haftung übernehmen.
