ÄSKEBO
en
fr
es

Advertisement

loading
Need help?

Need help?

Do you have a question about the ASKEBO and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for IKEA ASKEBO

Summary of Contents for IKEA ASKEBO

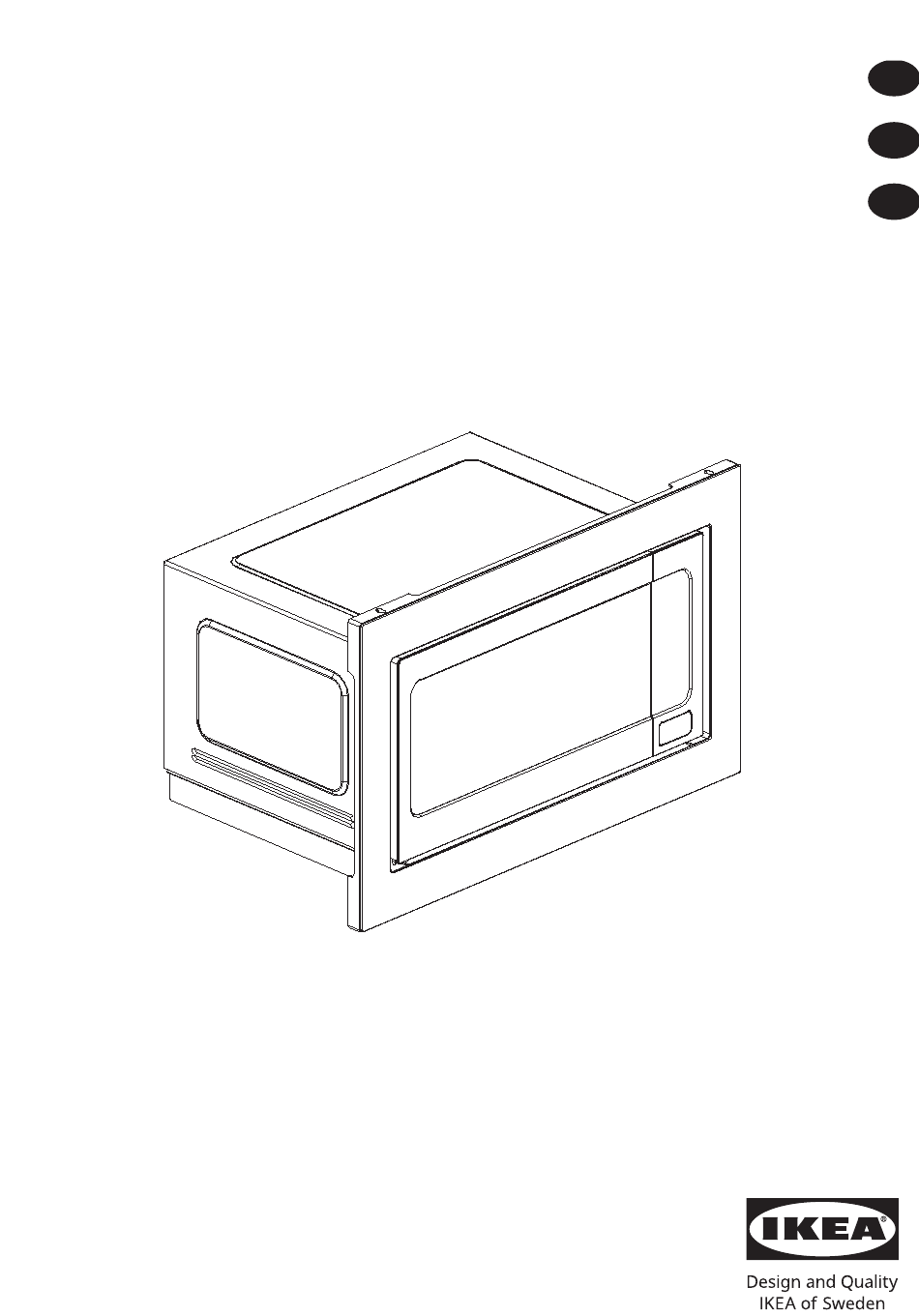

  • Page 1 ÄSKEBO...
  • Page 2 • IMPORTANT – Save these instructions for local WARNING – Before beginning the installation, switch inspector's use. power off at service panel and lock out to prevent • IMPORTANT – Observe all governing codes and being switched on accidentally. ordinaces. When the service cannot be locked, securely fasten a •...
  • Page 3 • IMPORTANT– Conservez ces instructions à l’intention AVERTISSEMENT– Avant de commencer l’installation, de l’inspecteur local. coupez l’alimentation au niveau du panneau de service • IMPORTANT– Respectez tous les codes et ordonnances et verrouillez-la afin d’éviter qu’elle ne soit remise en en vigueur.
  • Page 4 • IMPORTANTE– Guarde estas instrucciones para uso del ADVERTENCIA– Antes de comenzar la instalación, inspector local. desconecte la energía en el panel de servicio y bloquéelo • IMPORTANTE– Cumpla con todos los códigos y para evitar que se encienda accidentalmente. disposiciones vigentes.
  • Page 5 protective cross-shaped gloves pick tool screwdriver gants de poinçon tournevis protection herramienta cruciforme guantes de de selección destornillador protección de estrella pencil crayon tape measure lápiz ruban à mesurer cinta métrica FRANÇAIS ENGLISH ESPAÑOL Do not install the N’installez pas No instale el appliance alone.
  • Page 6 ENGLISH FRANÇAIS ESPAÑOL If you need help Si vous avez besoin Si necesita ayuda, contact the Autho- d’aide, contactez le póngase en contacto rised Service Center. centre de service con el Servicio Técnico agréé. Autorizado. ENGLISH FRANÇAIS ESPAÑOL Keep the installation Ne laissez pas les No deben intervenir niños away from children.
  • Page 7 Screw A x 11 (+3 spare screws) ENGLISH Vis A x 11 (+3 vis de réserve) FRANÇAIS 11 Tornillos A (+3 tornillos de repuesto) ESPAÑOL Front Frame Assembly X 1 ENGLISH FRANÇAIS Assemblage du cadre avant x 1 ESPAÑOL 1 Conjunto de marco frontal Screw B x 4 (+2 spare screws) ENGLISH Vis B x 4 (+2 vis de réserve)
  • Page 8 18 5/8 " 24 1/2 " (47.3cm) (62.1cm) 18 7/8 " (48cm) 14 7/8 " (37.6cm) 3/4 " (75.6cm) 1" (2.51cm) 19 5/8 " (49.8cm )
  • Page 9 MIN.36"(91.4cm) ENGLISH FRANÇAIS ESPAÑOL The minimum height for a La hauteur minimale d’un four à La altura mínima de un horno microwave oven from the floor micro-ondes, du sol à son microondas desde el piso hasta to its placement is emplacement, est de 36 pouces su ubicación es de 36 pulgadas 36 inches (91.4cm).
  • Page 10 17 5/8 " 28 1/2 " (44.8cm) (72.4cm) 20 7/8” (53cm)
  • Page 11 SEKTION...
  • Page 12 20" 15" 10" ENGLISH FRANÇAIS ESPAÑOL Fasten the brackets Y and Z in Fixez les supports Y et Z dans les Fije los soportes Y y Z en los orificios holes according to matrix trous conformément au schéma según la matriz anterior, los orificios above, holes to be counted ci-dessus, les trous devant être deben contarse desde la parte...
  • Page 13 20" 15" 10" 9 3/8” 14 3/8” 19 3/8” (238 mm) (365 mm) (492 mm) 40 1/2" 45 1/2" 50 1/2" (1028 mm) (1155mm) (1282mm) ENGLISH FRANÇAIS ESPAÑOL Position brackets according to matrix Positionnez les supports selon le Coloque los soportes según la matriz above, distance from the bottom of schéma ci-dessus, la distance entre le anterior, la distancia desde la parte...
  • Page 14 ENGLISH FRANÇAIS ESPAÑOL Secure the brackets Fixez les supports à Asegure los soportes con with 12 screws. l’aide de 12 vis. 12 tornillos.
  • Page 15 ENGLISH FRANÇAIS ESPAÑOL Fasten the shelfs Fixez les tablettes Fije los estantes a los to the brackets with aux supports à l’aide soportes con 12 screws. de 12 vis. 12 tornillos.
  • Page 16 MIN.36"(91.4cm) " ENGLISH FRANÇAIS ESPAÑOL Fasten the bracket R in hole Fixer le support R dans le trou Fije el soporte R en el orificio 26 according to matrix above, 26 conformément au schéma 26 según la matriz anterior, los holes to be counted from the ci-dessus, les trous devant être orificios deben contarse desde la...
  • Page 17 MIN.36"(91.4cm) 30" ENGLISH FRANÇAIS ESPAÑOL Position bracket according to Positionnez le support selon le Coloque el soporte según la matrix above, distance from schéma ci-dessus, la distance matriz anterior, la distancia the bottom of the cabinet to entre le bas de l’armoire et le desde la parte inferior del the bracket according to T in support étant indiquée par le...
  • Page 18 ENGLISH FRANÇAIS ESPAÑOL Secure the brackets with Fixez les supports à l’aide Asegure los soportes con 6 screws de 6 vis. 6 tornillos...
  • Page 19 ENGLISH FRANÇAIS ESPAÑOL Fasten the shelfs to the Fixez les tablettes aux Fije los estantes a brackets with supports à l’aide de 6 vis. los soportes con 6 screws 6 tornillos...
  • Page 20 NYTTIG...
  • Page 23 ESPAÑOL ENGLISH FRANÇAIS Fasten the NYTTIG filler Fixez les garnitures Fije las piezas de pieces to the bottom of NYTTIG au bas de la revestimiento NYTTIG a la the shelf with 3 screws, tablette à l’aide des parte inferior del estante coming with the NYTTIG 3 vis fournies avec la con 3 tornillos, los cuales...
  • Page 25 ENGLISH FRANÇAIS ESPAÑOL Fasten the NYTTIG filler Fixez les garnitures Fije las piezas de pieces to the bottom of NYTTIG au bas de la revestimiento NYTTIG a la the shelf with 3 screws, tablette à l’aide des parte inferior del estante coming with the NYTTIG 3 vis fournies avec la con 3 tornillos, los cuales...
  • Page 26 NYTTIG ENGLISH FRANÇAIS ESPAÑOL Fasten the 2 NYTTIG bracket to the sides Fixez les 2 supports NYTTIG aux côtés de Fije los 2 soportes NYTTIG a los lados del of the cabinet with 4 screws. l’armoire à l’aide de 4 vis. gabinete con 4 tornillos.
  • Page 27 ENGLISH FRANÇAIS ESPAÑOL Measure and Mesurez et Mida y marque mark a center marquez une una línea line on the shelf ligne centrale central en el sur la tablette. estante ENGLISH FRANÇAIS ESPAÑOL Position the AIR DUCT Positionnez le conduit d’air Coloque el conducto de aire *LOWER on the shelf using *inférieur sur l’étagère en suivant...
  • Page 28 ENGLISH FRANÇAIS ESPAÑOL Fasten the AIR DUCT Fixez le conduit d’air *inférieur à Fije el conducto de aire *inferior *LOWER with 3 screws. l’aide de 3 vis. con 3 tornillos.
  • Page 29 ENGLISH FRANÇAIS ESPAÑOL Remove all internals in Retirez tous les composants Retire todos los the microwave. Turn the internes du four à componentes internos del Microwave around. micro-ondes. Retournez le microondas. Dele la vuelta four à micro-ondes. al microondas. ENGLISH FRANÇAIS ESPAÑOL Fasten the 2 Bottom...
  • Page 30 30" 20" 15" 10" ENGLISH FRANÇAIS ESPAÑOL Position the microwave in Positionnez le micro-ondes dans Coloque el microondas en las the slots on the AIR DUCT les fentes du conduit d’air ranuras del conducto de aire *LOWER. *inférieur. *inferior.
  • Page 31 ENGLISH FRANÇAIS ESPAÑOL Fasten the microwave to the Fixez le micro-ondes au conduit Fije el microondas al conducto AIR DUCT *LOWER and shelf d’air *inférieur et à l’étagère à de aire *inferior y al estante with 4 screws. l’aide de 4 vis. con 4 tornillos.
  • Page 32 ENGLISH FRANÇAIS ESPAÑOL Position the Trim Kit Positionnez le jeu de Coloque el kit de moldura garnitures. ENGLISH FRANÇAIS ESPAÑOL Fasten the Trim Kit with Fixez le jeu de garnitures à Fije el kit de moldura con 4 screws, start by fastening l’aide de 4 vis, en 4 tornillos, comience fijando the 2 top scews.
  • Page 36 23327 AA-2503495-2 © Inter IKEA Systems B.V. 2024...
