Návod na použití
Topné těleso s regulací TRG05
Popis
Topné těleso určeno pro ohřev vody a podobných kapalin bez nebezpečí karbonizace
média na povrchu tělesa. Regulační rozsah 20-70°C / pojistka 80-95°C, připojovací závit
G6/4". Pro kapacitu nádrže od 80-140 litrů.
Provozní tipy
- Topné těleso je vybaveno regulačním setem, díky kterému je možné si nastavit volitelnou
teplotu dle rozsahu.
- Červená didoda svítí pokud je těleso v provozu.
- Pro lepší účinost topného tělesa, je vhodné používát termostat s nastavením na střední
hodnoty rozsahu.
- TRG05 je vybaveno tepelnou pojistkou (pro případ možného přehřátí kapaliny), v případě
sepnutí pojistky se těleso vypne a červená LED dioda přestane svítit. Červená LED dioda
také nesvítí v případě technické závady.
Řešení závady a reset pojistky
- Topné těleso musí být odpojeno ze zásuvky
- Jemně uvolněte knoflík na minimum, dokud se nezastaví (obrázek č.1), poté sloupnět
gelovou krytku umístěnou na knoflíku (podkopejte krytku lemováním), která zakrývá
bezpečnostní otvor (obrázek č.2). Zkontrolujte, zda otvor v knoflíku narazil na otvor v
krytu.Potom vložte tenký šroubovák, šestihran nebo tvrdý drát (pr. 1,8-2,2 mm) do otvoru v
knoflíku (~2 cm), dokud neucítíte odpor, a pevně stiskněte bezpečnostní tlačítko, dokud
neuslyšíte odemknutí. Po odjištění tyčky gelového uzávěru do původní polohy (obrázek
č.1) připojte ohřívač ke zdroji napájení a poté nastavte knoflík na požadovanou teplotu.
Maximální teploty nejsou vhodné, protože vysoká teplota vede k tvorbě kotelního kamene,
který následně přispívá k nadměrné spotřebě energie a brzkému opotřebení ohřívače.
Instalace
Způsob použití
Elektrickou instalaci smí provádět pouze kvalifikovaná osoba dle platných předpisů.
Pro instalaci použijte plochý klíč "56" pro montáž příruby. Topné těleso by mělo být
zapojeno do správně instalované uzemněné zásuvky.Délka objímky, ke které je
ohřívač připevněn, by neměla přesáhnout 55 mm. Při instalaci je nutné, aby se topící
část tělesa nedotýkala s žádnou vnitřní součástí nádrže. Topné těleso musí být
Instalace
kompletně ponořeno ve vodě před jeho spuštěním. Jakýkoliv pokles kapaliny by
mohl způsobit poškození tělesa a nádrže. Přívod by měl být opatřen ochranou pro
16A. V případě zjištění poškození před montáží, těleso nepoužívejte a kontaktujte
zákanickou podporu.
Upozornění
- Topné těleso nesmí být spuštěno pokud není kompletně topná část ponořena ve
vodě, jinak hrozí poškození tělesa a plastových části jako je kryt a jiné součátky.
- Topné těleso nesmí být použito v jiné kapalině než-li ve vodě.
- Topné těleso smí být pouze použito v horizontální poloze, kdy hlavice musí
směřovat s kabeláží dolů.
- TRG05 nesmí být instalováno v případě, že je zd ejiný zdroj ohřevu, který
přesahuje teplotu 85°C
- TRG05 není vhodné pro instalaci do nerezových nádrží.
- Instalaci smí provádět pouze proškolená a kavalifikovaná osoba dle platných
předpisů. Nesprávná manipulace nebo zapojení může vést k poškození.
Podmínky skladování
Skladovací prostory musí být bez chemických nebo jiných činitelů, které by mohly
působit rušivě na hotové uskladněné výrobky. Topné těleso musí být uloženy v
suché místnosti s max. vlhkostí vzduchu 80% a teplotou 0°C až 40°C.
Výkresy

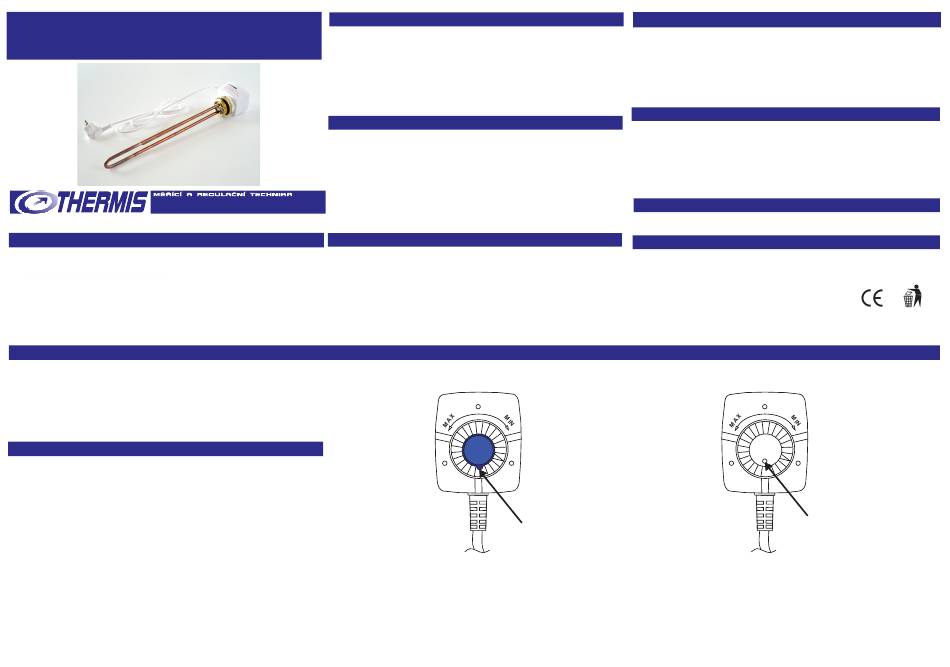

Obrázek č.1
-
+
Poloha pohyblivého knoflíku umožňuje
odjištění pojistky a polohu lemování víčka
Likvidace
Záruka
Za předpokladu, že výrobek bude umístěn a používán v souladu s pokyny uvedenými v
návodu pro obsluhu, poskytuje výrobce záruku dle platného zákoníku, pokud nebude
sjednáno jinak.
Výrobce odmítne záruční opravu, jestliže byl přístroj poškozen:
- při dopravě a skladování odběratelem, popř. jeho zákazníky,
- při montáži nebo demontáži do zařízení odběratele, popř. jeho zákazníku.
Záruční a pozáruční servis
Záruční a pozáruční opravy zajišťuje výrobce. Vadné topné těleso reklamujte u
prodávajícího. Reklamace topného tělesa je uznána v případě, kdy jsou splněné
podmínky a to :
- předložený záruční list reklamovaného produktu
- faktura
- byly dodrženy podmínky návodu na obsluhu a instalaci.
Instalace
Závady
Závady tlakových teploměrů odstraňuje výhradně výrobce.
V případě jakékoliv závady je nutné topné těleso odpojit od elektřiny.
Likvidace
Likvidace
Likvidaci proveďte následujícím způsobem: Odevzdat do sběrných surovin.
info@thermis.cz, www.thermis.cz
Obrázek č.2
-
+
Pozice otvoru, který je přístupem pro
odjištění pojistky a znázornění správné
instalace kabelu ve svislé poloze.
