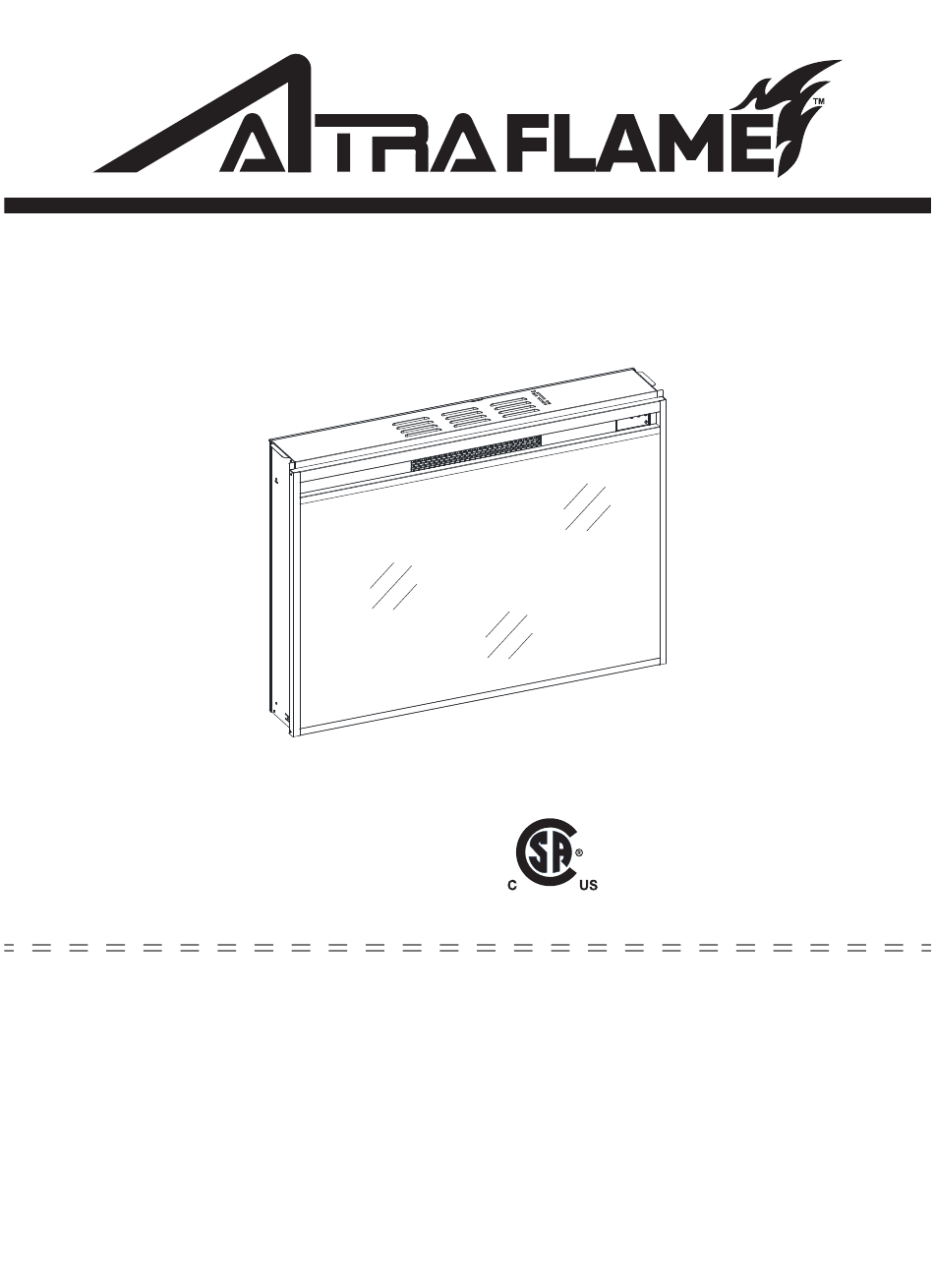

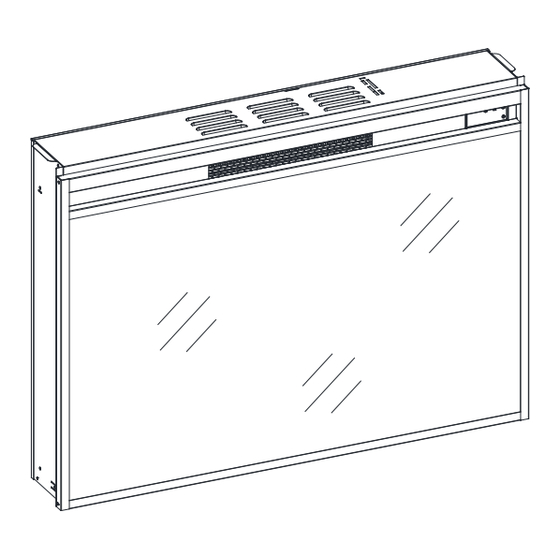

HOMEOWNERS OPERATING MANUAL
Thank you
Thank you and congratulations on your
purchase of our fireplace. Please read the
Installation instructions carefully before
using this appliance.
CONSUMER SAFETY INFORMATION: PLEASE READ THIS MANUAL
BEFORE INSTALLING AND OPERATING THIS APPLIANCE. FAILURE TO
FOLLOW THESE INSTRUCTIONS MAY RESULT IN A POSSIBLE
ELECTRIC SHOCK, FIRE HAZARD, AND/OR INJURY AND WILL VOID THE
WARRANTY.
WARNING: IF THE INFORMATION IN THIS MANUAL IS NOT FOLLOWED,
AN ELECTRIC SHOCK OR FIRE MAY RESULT IN PROPERTY DAMAGE,
PERSONAL INJURY, OR LOSS OF LIFE.
ELECTRIC FIREPLACE
01
MODEL: RV33P80H-6
261046

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the RV33P80H-6 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for ATRAFLAME RV33P80H-6

Summary of Contents for ATRAFLAME RV33P80H-6

  • Page 1 ELECTRIC FIREPLACE HOMEOWNERS OPERATING MANUAL Thank you Thank you and congratulations on your MODEL: RV33P80H-6 purchase of our fireplace. Please read the Installation instructions carefully before using this appliance. 261046 CONSUMER SAFETY INFORMATION: PLEASE READ THIS MANUAL BEFORE INSTALLING AND OPERATING THIS APPLIANCE. FAILURE TO...

  • Page 2: Important Instructions

    IMPORTANT INSTRUCTIONS When using electrical appliances, basic precautions should always be followed to reduce the risk of fire, electrical shock, and/or injury including the following: 1. Read all instructions before using this heater. 2. This heater is hot when in use. To avoid burns, do not let bare skin touch hot surfaces. If provided, use handles when moving this heater.

  • Page 3: Package Contents

    PACKAGE CONTENTS Metal brackets Fireplace Remote Control 2 AAA batteries Manual ELECTRICAL SPECIFICATIONS Voltage: 120VAC 60Hz Watts: 1400 Watts...

  • Page 4: Installation Instructions

    INSTALLATION INSTRUCTIONS When choosing a final location, make sure you will have clear access to grounded electrical outlet. The unit comes standard with 6 feet (1.8M) three wire cord, exiting from the rear of the fireplace. Plan the installation to avoid the use of an extension cord. Position your completed mantel close to its final location.
  • Page 5 Do not share a socket with other appliances when using the electric fireplace. Please use a dedicated socket. × √ × Never use with an extension cord or relocatable power tap (outlet / power strip). ×...
  • Page 6 OPERATING INSTRUCTIONS On the top-right of the electric firebox is the touchscreen control panel. This panel contains the buttons to properly operate the electric fireplace. The functions of buttons on the remote control are the same as the control panel. The remote control has an effective range of up to 19 ft.. Digital Display POWER The Power Button turns the fireplace ON and OFF.
  • Page 7 TIMER The timer has adjustable settings from 1 hour to 8 hours and OFF. These are shown as: 1h-2h-3h-4h-5h-6h-7h-8h-OFF. If the digital display turns on and no timer setting is chosen within 10 seconds, the digital display will shut off automatically. Once you set the timer and the timer is up, the unit will close all functions and enter standby mode.

  • Page 8: Replacing The Remote Control Batteries

    REPLACING THE REMOTE CONTROL BATTERIES When the remote control stops operating or its range seems reduced, it is time to replace the batteries. Note:The batteries should be removed if the product is to be left unused for a long time. 1.

  • Page 9: Maintenance

    MAINTENANCE Clean the metal trim using a soft cloth, slightly dampened with citrus oil based product and buff with a clean soft cloth. DO NOT use brass polish or household cleaners as these products will damage the metal trim. Citrus oil based products can be obtained at supermarkets or hardware stores. The motors used on the fan and the flame generator assembly are pre-lubricated for extended bearing life and require no further lubrication.

  • Page 10: Fcc Statement

    FCC STATEMENT This device complies with part 15 of the FCC Rules. Operation is subject to the following two condi- tions: (1) This device may not cause harmful interference, and (2) this device must accept any inter- ference received, including interference that may cause undesired operation. This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules.

  • Page 11: Circuit Diagram

    CIRCUIT DIAGRAM FLAME MOTOR UPLIGHT FLAME TEMPERATURE CUT RECEIVER FUSE NTC CONNECTOR KEY CONNECTOR HEATER L INPUT N INPUT...

  • Page 12: Year Limited Warranty

    1 YEAR LIMITED WARRANTY Our electrical fireplace is free from manufacturing and material defects for a period of one year from date of purchase, subject to the following conditions and limitations. 1. This electric fireplace must be installed and operated at all times in accordance with the installa- tion and operating instructions furnished with the product.
