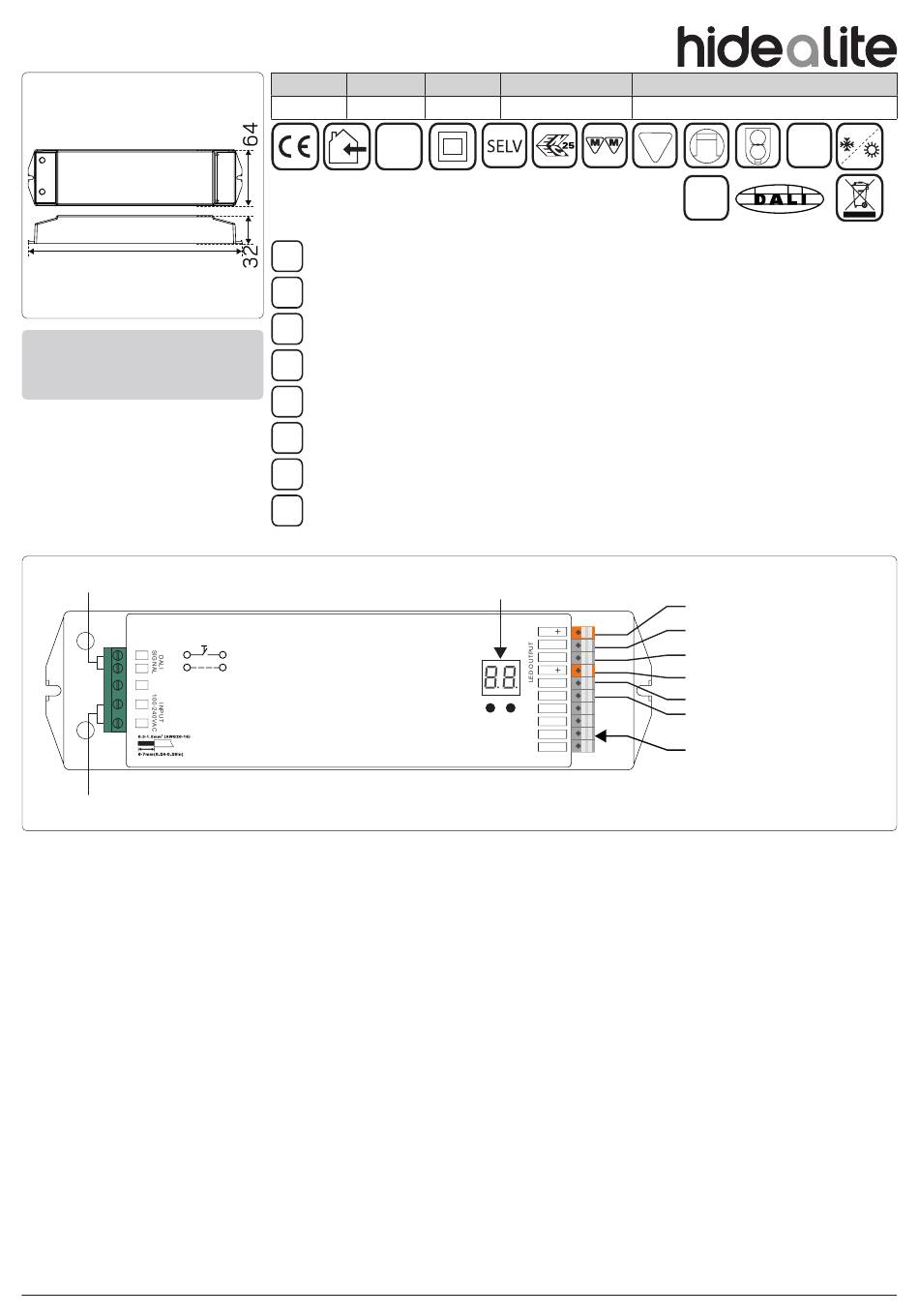

hidealite 79 818 81 Manual

LED-dimtrafo RGBW/TW DALI 24V 120W
(mm)
244
!
• DO NOT install with power applied to device.
• DO NOT expose the device to moisture.
• Installera INTE med ström ansluten till enheten.
• Utsätt INTE enheten för fukt.
DALI signal input
PUSH DIM
L
DA
N
DA
NC
N
L
AC 100-240V input
• Dimmable LED driver
• 4 channels DC 24V constant voltage output.
• Class II power supply, full isolated plastic case
• Built-in DALI interface
• 4 in 1 DALI DT8 LED controller, complies to IEC 62386-209:2011
• 4 universal device types in 1: primary N, Tc, XY coordinate, RGBW, can be set by the
buttons
• DALI DT8 device to controll RGBW outputs or tunable white outputs via a single DALI
address
• Only 1 address required to control 4 outputs separately under primary N mode
• Control of four PWM outputs via DALI device type 8
• Color control according to DALI specifications of device type 8
• Color type primary N, Tc, XY coordinate, RGBW can be set by manual set buttons
• Compatible with universal DALI masters that support DT8 commands
• Numeric digital display for setting DALI address manually
• 5 years warranty
We reserve the right to change specifications at any time.
E-nr Snro
79 818 81 40 114 55
IP20
For explanation of symbols see www.hidealite.se
SAFETY INSTRUCTIONS
en Read these instructions carefully before commencing installation and retain for future reference. All connections to the driver must only be made by a
qualified electrician or a person with the necessary expertise in electrical installation in accordance with the relevant rules and standards. Make sure that the
power is off before installation or maintenance.
sv Läs dessa instruktioner före installationen påbörjas och lämna den vidare till brukaren av anläggningen. All anslutning till drivdonet får endast utföras av behörig
elektriker eller person med nödig kännedom om elektrisk installation i enlighet med gällande regler och standard.Se till att spänningen är frånslagen före
installation eller underhåll.
Lue nämä ohjeet ennen asentamista ja luovuta ohjeet valaisimen seuraavalle käyttäjälle. Kytkennät ohjaimeen saa tehdä ainoastaan pätevä sähköasentaja
fi
tai sähköasennukset hallitseva henkilö voimassa olevien määräysten ja standardien mukaisesti. Varmista, että jännite on kytketty päältä ennen asennusta
ja huoltoa.
no
Les disse instruksjonene før du starter installeringen, og gi den deretter videre til anleggets bruker. All tilkobling til omformeren skal utføres av godkjent
elektriker eller person med nødvendig kunnskap om elektrisk installasjon i henhold til gjeldende forskrifter og standard. Sørg for at strømmen er koblet fra før
installering og ved vedlikehold.
Læs disse anvisninger før du starter installationen og aflever vejledningen til anlæggets bruger. Alle tilslutninger på konverteren skal udføres af en autoriseret
da
elinstallatør i overensstemmelse med gældende regler og standarder. Afbryd spænding før installation og vedligeholdelse.
Lesen Sie diese Anweisungen sorgfältig, bevor Sie mit der Installation beginnen, und bewahren Sie sie für späteres Nachschlagen auf. Sämtliche Anschlüsse am
de
Treiber dürfen nur von einem qualifizierten Elektriker oder einer Person mit der notwendigen Fachkenntnis im Bereich Elektroinstallationen und in Übereinstimmung
mit den geltenden Richtlinien und Normen vorgenommen werden. Stellen Sie vor Installations- oder Wartungsarbeiten sicher, dass keine Spannung mehr anliegt.
Przed przystąpieniem do instalacji należy się uważnie zapoznać z instrukcją i zachować ją na przyszłość. Wszystkie połączenia prowadzące do
pl
sterownika muszą zostać wykonane przez wykwalifikowanego elektryka bądź osobę posiadającą niezbędną wiedzę specjalistyczną w zakresie
instalacji elektrycznych zgodnie z obowiązującymi przepisami i normami. Przed instalacją lub konserwacją wyłączyć zasilanie.
Lisez attentivement ces consignes avant de commencer l'installation. Pensez également à vous y reporter ultérieurement. Tous les raccordements au
fr
moteur doivent uniquement être effectués par un électricien qualifié ou par un individu qui dispose de l'expertise requise en matière d'installation électrique,
conformément aux normes et aux règles pertinentes. Veillez à couper le courant avant l'installation et toute opération de maintenance.
DA
DA
El.nr GTIN
66 015 07 7392971136776
Digital display
1/R/WW-
2/G/CW-
3/B/WW-
4/W/CW-
NC
0-6 0-9
NC
NC
NC
• Dimbart LED drivdon
• 4 kanaler 24 V DC utgående konstantspänning.
• Klass II strömförsörjning, helt isolerat plasthölje
• Inbyggt DALI gränssnitt
• 4 i 1 DALI DT8 LED-dimmer uppfyller IEC 62386-209: 2011
• 4 universella enhetstyper i 1: primär N, Tc, XY-koordinat, RGBW, kan ställas in med
knapparna
• DALI DT8-dimtrafo för att styra RGBW-utgångar eller Tunable White-utgångar via en
enda DALI-adress
• Endast 1 adress krävs för att styra fyra utgångar separat i primärt N-läge
• Styrning av fyra PWM-utgångar via DALI-enhet typ 8
• Färgkontroll enligt DALI specifikationer för enhetstyp 8
• Primär färgtyp N, Tc, XY-koordinat, RGBW kan ställas in med manuella inställnings-
knappar
• Kompatibel med universella DALI masters som stöder DT8 kommandon
• Numerisk digital display för inställning av DALI-adress manuellt
• 5 års garanti
Name
LED-dimtrafo RGBW/TW DALI 24V 120W
24V
110
DC
DT8
Common Anode Output (+)
CH 1: R/WW output (-)
CH 2: G/CW output (-)
Common Anode Output (+)
CH 3: B/WW output (-)
CH 4: W/CW output (-)
NC = Not Connected
Artnr: IM00451 Version: 2020/12
-20ºC
+45ºC
