Summary of Contents for Geti GWH03W

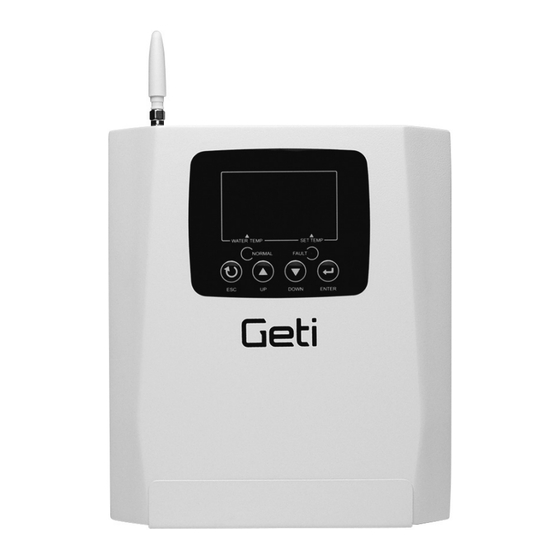

- Page 1 Řídící MPPT regulátor pro ohřev vody GWH03W Obj. č. 04291122 Návod k obsluze Přečtěte si pozorně návod k obsluze předtím, než zahájíte práci s přístrojem. Obzvláště dbejte všech varování a bezpečnostních upozornění. Návod si uschovejte pro pozdější nahlédnutí.
-
Page 2: Table Of Contents
Obsah 1. Důležité bezpečnostní pokyny ........................3 Bezpečnostní symboly .......................... 3 Bezpečnostní upozornění ........................3 2. Úvod ................................3 Přehled ..............................4 Popis regulátoru ............................ 4 Technické specifikace ........................... 5 Schéma systému ........................... 5 2.4.1 Schéma principu činnosti ........................5 2.4.2 Schéma zapojení... -
Page 3: Důležité Bezpečnostní Pokyny
1. Důležité bezpečnostní pokyny Pro zajištění Vaší bezpečnosti si před instalací a používáním solárního elektrického MPPT regulátoru pozorně přečtěte tento návod k použití a uschovejte jej k pozdějšímu nahlédnutí. Tento návod obsahuje podrobné pokyny k instalaci a obsluze solárního elektrického MPPT regulátoru. Regulátor smí... -
Page 4: Popis Regulátoru
2.2 Popis regulátoru Charakteristiky konstrukce regulátoru a popis funkcí každé části jsou uvedeny na obrázku níže. 1. Vstupní svorka FV 5. Ovládací panel s displejem a LED ukazateli Připojte ke kladnému pólu FV (+) zobrazuje aktuální provozní režim a teplotu vody Připojte k zápornému pólu FV (-) Zelená... -
Page 5: Technické Specifikace
2.3 Technické specifikace Jmenovitý výkon 4000 W Solární MPPT regulátor je vhodný pouze pro napájení od- porových zátěží solární energií a tento regulátor lze použít Rozsah použití pouze pro připojení AC odporových zařízení nebo ohřívačů vody s topným výkonem 4000 W při napětí 420 V. Parametry solárního regulátoru Maximální... -
Page 6: Schéma Zapojení Systému
2.4.2 Schéma zapojení systému FVE panel Ochranné pospojování GWH03W Svodič přepětí st. T2 rozvaděč Pojistkový odpínač Teplotní Pojistka max. snímač 20 A Vedení Jištění max. pouze TN-S B20 A POZOR! Nesmí se spojit vodič PE s N Doporučeno 3x4 mm Doporučený... -
Page 7: Instalace
Přichystejte si následující nářadí: ● odizolovací kleště ● štípací kleště na kabely ● křížový šroubovák ● lisovací kleště ● vrtačku ● vodováhu ● pilku (pro řezání trubek, průtahů a krku pro kabelová vedení) ● šrouby do zdiva 3.2 Instalace 3.2.1 Volba průřezu vodiče Je velmi důležité... -
Page 8: Sejmutí Krytu Kabeláže
3.2.4 Sejmutí krytu kabeláže VAROVÁNÍ! Nebezpečí úrazu elektrickým proudem! Před sejmutím krytu kabelové svorkovnice se ujistěte, že je regulátor odpojen od všech zdrojů napájení, a ponechte regulátor odstát po dobu alespoň 5 minut, aby se zajistilo, že zbytkový elektrický náboj uvnitř regulátoru bude vybit na bezpečnou úroveň. -
Page 9: Spuštění
3.2.6 Spuštění POZOR! Dbejte na správné zapojení! Připojení fotovoltaické soustavy ke svorce AC IN nebo AC OUT, nebo připojení vstupní záložní AC sítě ke kontak- tům fotovoltaického vstupu, nebo připojení vstupní záložní AC sítě k výstupní svorce AC OUT způsobí nevratné poškození... -
Page 10: Ochranné Funkce
4.4 Ochranné funkce Příliš vysoký výkon fotovoltaické soustavy Maximální výstupní proud regulátoru je omezen jmenovitou hodnotou 20 A, a regulátor bude vždy využívat pouze takový výkon fotovoltaické soustavy, při kterém nedojde k překročení hodnoty maximálního výstupního proudu regulátoru. V takovém případě nebude fotovoltaická soustava pracovat v bodě nejvyššího výkonu. Zkrat na fotovoltaickém vstupu Když... -
Page 11: Pokyny Pro Připojení K Wi-Fi Síti
5. Pokyny pro připojení k Wi-Fi síti 5.1 Konfigurace mobilní aplikace 5.1.1 Stáhnutí mobilní aplikace Stáhněte si „Smart Life“ prostřednictvím App Store nebo Google Play nebo přímo naskenujte QR kód. 5.1.2 Vytvoření účtu Zaregistrujte si vlastní účet prostřednictvím e-mailu. 5.1.3 Přidání zařízení... -
Page 12: Kontrola Wi-Fi Sítě
5.1.4 Kontrola Wi-Fi sítě Ujistěte se, že jsou funkce Bluetooth a Wi-Fi zapnuté, a aplikace Smart Life má povolení k jejich přístupu. Telefon musí být připojen k Wi-Fi síti 2,4 GHz. 5.1.5 Zadání domácí Wi-Fi sítě Zadejte název místní Wi-Fi sítě a přístupové heslo. 5.1.6 Dokončení... -
Page 13: Vstup Do Rozhraní
5.1.7 Vstup do rozhraní Po čekání na aktualizaci dat se zobrazí informace o úspěšném připojení. 5.1.8 Rozhraní pro nastavení teploty Můžete nastavit teplotu ohřevu AC / FV. -
Page 14: Úprava Názvu Zařízení
5.2 Úprava názvu zařízení ● Kliknutím na zařízení, které chcete upravit, v seznamu zařízení na domovské stránce otevřete stránku s informacemi o zařízení. ● Kliknutím na tlačítko v pravém horním rohu přejděte na stránku nastavení zařízení. Pokračujte kliknutím na horní tlačítko na stránku názvu a umístění, klikněte na položku názvu, poté zadejte nový název a uložte jej. -
Page 15: Problémy A Jejich Řešení
6. Problémy a jejich řešení Problém Řešení Pomocí multimetru změřte napětí na svorkách fotovoltaického vstupu. Aby regulátor fungoval, musí být napětí na svorce fotovoltaického panelu vyšší než 160V DC. Ověřte také správnost polarity. Jestliže se měřené napětí nachází v roz- Nesvítí... - Page 16 ● Výrobce ani prodejce nenese žádnou odpovědnost za případné škody vzniklé používáním výrobku jiným způsobem, než je uvedeno v tomto návodu, tedy zejména jeho nesprávným použitím, nevhodným zapo- jením nebo nerespektováním doporučení a upozornění. ● Jakékoliv jiné použití nebo zapojení výrobku, kromě postupů a zapojení uvedených v návodu, je považo- váno za nesprávné...
-
Page 17: Návod Na Obsluhu
Riadiaci MPPT regulátor pre ohrev vody GWH03W Obj. č. 04291122 Návod na obsluhu Prečítajte si pozorne návod na obsluhu predtým, ako zahájite prácu s prístrojom. Obzvlášť dbajte na všetky varovania a bezpečnostné upozornenia. Návod si uschovajte pre neskoršie nahliadnutie. - Page 18 Obsah 1. Dôležité bezpečnostné pokyny ........................19 Bezpečnostné symboly ........................19 Bezpečnostné upozornenie ......................... 19 2. Úvod ................................19 Prehľad ..............................19 Popis regulátora ........................... 20 Technické špecifikácie ......................... 21 Schéma systému ..........................21 2.4.1 Schéma princípu činnosti ........................21 2.4.2 Schéma zapojenia systému ........................
-
Page 19: Dôležité Bezpečnostné Pokyny
1. Dôležité bezpečnostné pokyny Pre zaistenie Vašej bezpečnosti si pred inštaláciou a používaním solárneho elektrického MPPT regulátora pozorne prečítajte tento návod na použitie a uschovajte ho na neskoršie nahliadnutie. Tento návod obsahuje podrobné pokyny na inštaláciu a obsluhu solárneho elektrického MPPT regulátora. Regulátor smie inštalovať... -
Page 20: Popis Regulátora
2.2 Popis regulátora Charakteristiky konštrukcie regulátora a popis funkcií každej časti sú uvedené na obrázku nižšie. 1. Vstupná svorka FV 5. Ovládací panel s displejom a LED ukazovateľmi Pripojte ku kladnému pólu FV (+) zobrazuje aktuálny prevádzkový režim a teplotu vody Pripojte k zápornému pólu FV (-) Zelená... -
Page 21: Technické Špecifikácie
2.3 Technické špecifikácie Menovitý výkon 4000 W Solárny MPPT regulátor je vhodný iba pre napájanie odporo- vých záťaží solárnou energiou a tento regulátor je možné použiť Rozsah použitia iba pre pripojenie AC odporových zariadení alebo ohrievačov vody s vykurovacím výkonom 4000 W pri napätí 420 V. Parametre solárneho regulátora Maximálny FV solárny výkon 4000 W... -
Page 22: Schéma Zapojenia Systému
2.4.2 Schéma zapojenia systému FVE panel Ochranné pospojovanie GWH03W Svodič prepätia st. T2 rozvaděč Poistkový odpínač Teplotní Poistka max. snímač 20 A Vedenie Istenie max. iba TN-S B20 A POZOR! Nesmie sa spojiť vodič PE s N Odporúčané 3x4 mm Odporúčaný... -
Page 23: Inštalácia
Prichystajte si nasledujúce náradie: ● odizolovacie kliešte ● štiepacie kliešte na káble ● krížový skrutkovač ● lisovacie kliešte ● vŕtačku ● vodováhu ● pílku (pre rezanie rúrok, prieťahov a krku pre káblové vedenia) ● skrutky do muriva 3.2 Inštalácia 3.2.1 Výber prierezu vodiča Je veľmi dôležité... -
Page 24: Demontáž Krytu Kabeláže
3.2.4 Demontáž krytu kabeláže VAROVANIE! Nebezpečenstvo úrazu elektrickým prúdom! Pred sňatím krytu káblovej svorkovnice sa uistite, že je regulátor odpojený od všetkých zdrojov napájania, a ponechajte regulátor odstáť po dobu aspoň 5 minút, aby sa zabezpečilo, že zvyškový elektrický náboj vo vnútri regulátora bude vybitý... -
Page 25: Spustenie
3.2.6 Spustenie POZOR! Dbajte na správne zapojenie! Pripojenie fotovoltaickej sústavy ku svorke AC IN alebo AC OUT, alebo pripojenie vstupnej záložnej AC siete ku kontaktom fotovoltaického vstupu, alebo pripojenie vstupnej záložnej AC siete k výstupnej svorke AC OUT spôsobí nevratné poškodenie regulátora! VAROVANIE! Dbajte na správnu polaritu FV sústavy! Pokiaľ... -
Page 26: Ochranné Funkcie
4.4 Ochranné funkcie Príliš vysoký výkon fotovoltaickej sústavy Maximálny výstupný prúd regulátora je obmedzený menovitou hodnotou 20 A, a regulátor bude vždy využívať iba taký výkon fotovoltaickej sústavy, pri ktorom nedôjde k prekročeniu hodnoty maximálneho výstupného prúdu regulátora. V takom prípade nebude fotovoltaická sústava pracovať v bode najvyššieho výkonu. Skrat na fotovoltickom vstupe Keď... -
Page 27: Pokyny Pre Pripojenie K Wi-Fi Sieti
5. Pokyny pre pripojenie k Wi-Fi sieti 5.1 Konfigurácia mobilnej aplikácie 5.1.1 Stiahnutie mobilnej aplikácie Stiahnite si „Smart Life“ prostredníctvom App Store alebo Google Play alebo priamo naskenujte QR kód. 5.1.2 Vytvorenie účtu Zaregistrujte si vlastný účet prostredníctvom e-mailu. 5.1.3 Pridanie zariadenia... -
Page 28: Kontrola Wi-Fi Siete
5.1.4 Kontrola Wi-Fi siete Uistite sa, že sú funkcie Bluetooth a Wi-Fi zapnuté, a aplikácia Smart Life má povolenie na ich prístup. Telefón musí byť pripojený k Wi-Fi sieti 2,4 GHz. 5.1.5 Zadanie domácej Wi-Fi siete Zadajte názov miestnej Wi-Fi siete a prístupové heslo. 5.1.6 Dokončenie nastavenia pripojenia k Wi-Fi... -
Page 29: Vstup Do Rozhrania
5.1.7 Vstúpte do rozhrania Po čakaní na aktualizáciu dát sa zobrazia informácie o úspešnom pripojení. 5.1.8 Rozhranie pre nastavenie teploty Môžete nastaviť teplotu ohrevu AC/FV. -
Page 30: Úprava Názvu Zariadenia
5.2 Úprava názvu zariadenia ● Kliknutím na zariadenie, ktoré chcete upraviť, v zozname zariadení na domovskej stránke otvoríte stránku s informáciami o zariadení. ● Kliknutím na tlačidlo v pravom hornom rohu prejdite na stránku nastavenia zariadenia. Pokračujte klik- nutím na horné tlačidlo na stránku názvu a umiestnenia, kliknite na položku názvu, potom zadajte nový názov a uložte ho. -
Page 31: Riešenie Problémov
6. Riešenie problémov Problém Riešenie Pomocou multimetra zmerajte napätie na svorkách fotovoltaického vstupu. Aby regulátor fungoval, musí byť napätie na svorke fotovoltaického panelu vyš- šie ako 160V DC. Overte tiež správnosť polarity. Ak sa merané napätie nachádza v rozsahu 160~350V DC, a nesvieti žiadny z LED ukazovateľov, kontaktujte svojho Žiadny z LED predajcu. - Page 32 3. Po schválení záruky zašlite ovládač poštou na určené miesto opravy a poskytnite prepravné doklady svojmu predajcovi. 4. Zostaňte v kontakte s predajcom. Po oprave bude ovládač vrátený na pôvodnú adresu na vami dodanom potvrdení o odoslaní. POZNÁMKA: Pozmeňovacie údaje na výrobných štítkoch alebo častiach produktu spôsobia okamžitú stratu poskytnutej záruky výrobcom.
- Page 33 MPPT water heating controller GWH03W Nr. 04291122 User manual Please read the operating instructions carefully before using the machine. Pay special attention to all warnings and safety instructions. Keep this manual for later reference.
- Page 34 Contents 1. Important safety instructions ........................35 Safety symbols ............................. 35 Safety informations ..........................35 2. Introduction ..............................35 Overview .............................. 35 Controller description ......................... 36 Technical specifications ........................37 System diagram ..........................37 2.4.1 Working principle diagram ......................... 37 2.4.2 System wiring diagram ........................
-
Page 35: Important Safety Instructions
1. Important safety instructions To ensure your safety, please read the user manual carefully before installing and using the MPPT solar electric heating controller, and keep this manual for future use. This manual contains detailed instructions for installing and operating a solar electric MPPT controller. The controller may only be installed by a person with the necessary qualifications and authorization to install photovoltaic systems. -
Page 36: Controller Description
2.2 Controller description The appearance characteristics of the controller and the function description of each part are shown in the figure below. 1. PV input terminal 5. LED operator panel Connect PV positive (+) displays the current operating mode and displays Connect to PV negative (-) the current temperature 2. -
Page 37: Technical Specifications
2.3 Technical specifications Rated power 4000 W The MPPT solar heating controller is only suitable for heating resistance loads through solar energy, and this controller can Scope of application only be used for connecting resistance equipment or AC water heaters with a heating power of 420V/4000W. Photovoltaic characteristics Solar max. -
Page 38: System Wiring Diagram
2.4.2 System wiring diagram FVE panel Ochranné pospojování GWH03W Svodič přepětí st. T2 rozvaděč Fuse disconnect switch Teplotní Fuse 20 A snímač max. Vedení Jištění max. pouze TN-S B20 A WARNING! The PE wire must not be connected to N... -
Page 39: Installation
Install spare tools: ● wire stripper ● wire cutter ● phillips screwdriver ● crimping tool ● inflatable drill ● level ● hacksaw (used for cutting pipelines with protective wires) ● wall nail 3.2 Installation 3.2.1 Wire diameter selection It is very important to choose a suitable cable diameter for the controller. Generally, at least ensure that the voltage drop of the cable from the controller to the solar panel, the controller to the heating rod, and the con- troller to the water dispenser is less than 2% of the system voltage. -
Page 40: Remove The Wiring Cover
3.2.4 Remove the wiring cover WARNING! Risk of electrick shock! Before removing the wiring cover, please make sure that the controller is disconnected from all power sources, and let the controller stand for more than 5 minutes to ensure that the residual power inside the controller is discharged to a safe level. -
Page 41: Power-On
3.2.6 POWER-ON CAUTION! Pay attention to the terminal mark! Connecting the photovoltaic to the AC IN or AC OUT terminal or connecting the AC IN to the photovoltaic co- nnection terminal or connecting the AC IN to AC OUT connection will cause the controller irreversible damage. WARNING! Note that the polarity is correct! If the positive and negative poles of the solar cell array are connected reversely, the controller will not work normally. -
Page 42: Protection Function
4.4 Protection function Solar panel power is too high The maximum output current of the controller is limited by the rated value. When the power of the solar cell array connected to the controller exceeds the rated maximum value, the maximum output power of the con- troller will be limited within the rated value, at this time, the controller may not work at the solar cell array maximum power point. -
Page 43: Wifi Connection Guide
5. WiFi connection guide 5.1 Steps to configure the APP 5.1.1 Download mobile application Download „smart life” through App Store or Google Play, or scan the QR code directly. 5.1.2 Register account Register a personal account via email. 5.1.3 Add Device... -
Page 44: Check Wi-Fi Network
5.1.4 Check Wi-Fi network Make sure Bluetooth and wifi are turned on, and connected to a 2.4 GHz Wi-Fi network. 5.1.5 Enter Wi-Fi account Enter your home Wi-Fi account and password. 5.1.6 Complete Wi-Fi connection... -
Page 45: Enter The Display Interface
5.1.7 Enter the display interface After waiting for the data to be updated, the interface information displays normally and the connection is successful. 5.1.8 Temperature setting interface You can set the heating temperature of AC/PV. -
Page 46: Modify Device Name
5.2 Modify Device Name ● Click the device to be modified in the device list on the home page to enter the device information details page. ● Click the button in the upper right to enter the device setting page, Continue to click the upper button to the page of name &... -
Page 47: Common Trouble Shooting
6. Common trouble shooting Problem Solution Use a multi-meter to measure the voltage across the terminals of the photovol- taic panel of the controller. The voltage of the photovoltaic panel terminal must be above 160 VDC for the controller to operate. If the voltage at both ends of the photovoltaic panel terminal of the controller is between 160~350V DC, and there There is no LED is no LED display, please contact your local dealer.
