LSI DLE124 Quick Start

1. Introduzione
DLE124 ed EST124 sono sensori Pt100 a piastrina per misure di
temperatura a contatto delle superfici. EST124 ha un connettore
mini-din per l'uso con il data logger M/R-Log con ingressi Mini-DIN.
2. Configurazione E/R/M-Log, Pluvi-ONE, Alpha-Log
Tramite il programma 3DOM, selezionare il sensore dalla lista dei
sensori disponibili ed aggiungerlo alla configurazione del data log-
ger. Per maggiori informazioni fare riferimento ai manuali del data
logger e di 3DOM.
3. Collegamento sensori
Vedere disegno accompagnatorio (DISACC) fornito insieme al sen-
sore.
4. Installazione
DLE124 è utilizzabile sia in ambienti esterni che interni mentre il
sensore EST124 solo in ambienti interni.
La piastrina può essere fissata utilizzando silicone, nastro biadesivo
o pasta termo-conduttiva.

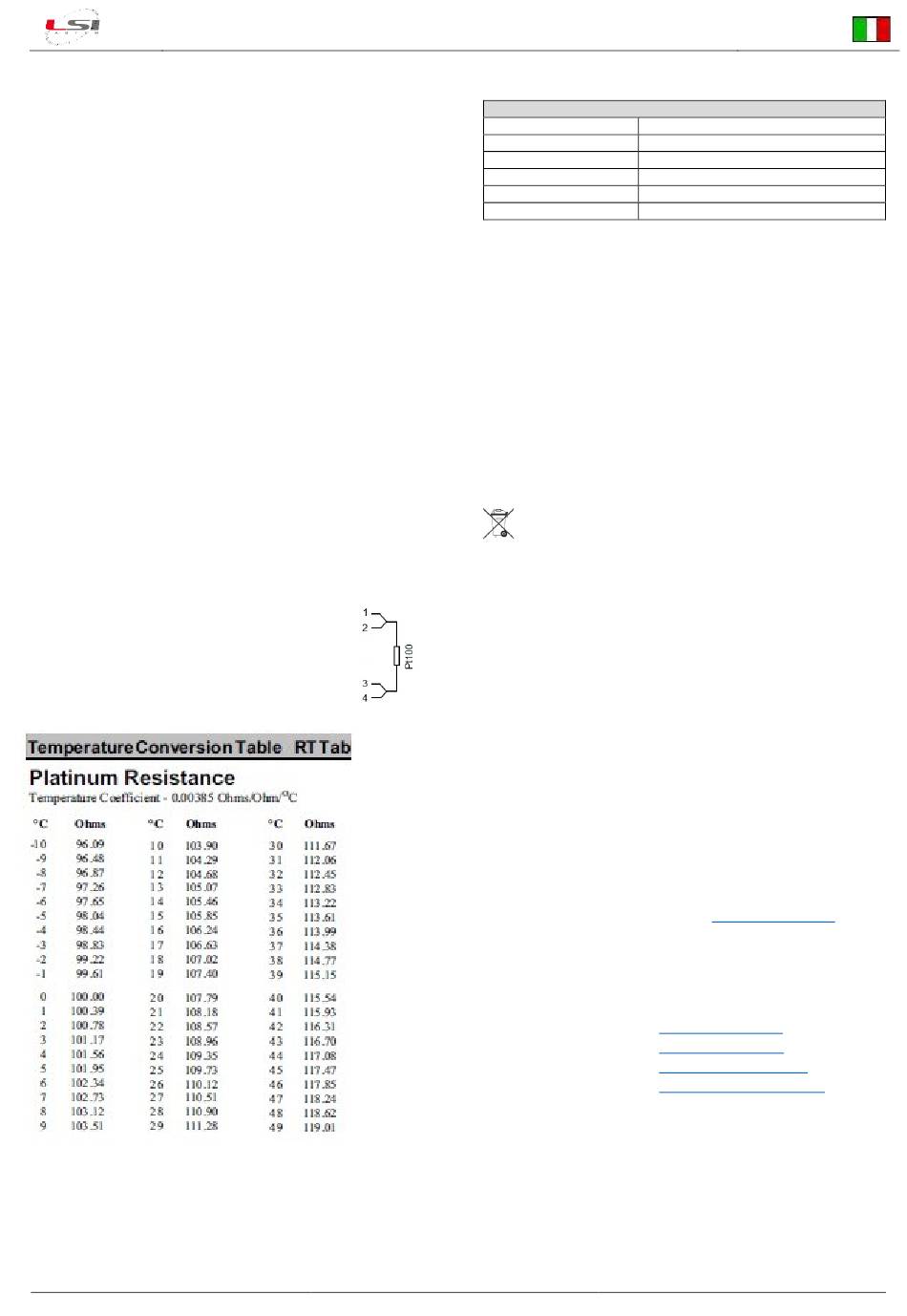

5. Verifica funzionamento
Munirsi di ohmetro o multimetro:
➢ Impostare il multimetro per la misura di resistenza con scala
200 Ω.
➢ Collegare i puntali del multimetro ai fili 1 e 2 e
rilevare un valore intorno a 0 Ω (corto-circuito).
➢ Collegare i puntali ai fili 1 e 3, rilevare il valore di
resistenza e confrontarlo con quello corrispon-
dente alla temperatura indicato nella tabella
sottostante.
➢ Con i puntali ai fili 1 e 4 si deve ottenere la stessa
misura rilevata al punto precedente.
6. Manutenzione
I sensori non necessitano di manutenzione particolare, solo pulizia.
È consigliata una ricalibrazione non oltre 5 anni.
INSTUM_03447 rev. 30/05/2023
Guida rapida sensori DLE124, DLE125 ed EST124
7. Caratteristiche tecniche
Caratteristiche tecniche
Principio Pt100 1/3 DIN B (Classe AA)
Campo di misura -50÷70 °C
Accuratezza 0,1 °C (@ 0 °C)
Uscita Pt100 DIN-IEC 751 table (EN 60751)
Risoluzione 0,01 °C (E/R/M-Log)
Tempo di risposta 35 s
8. Manipolazione
Evitare l'introduzione di scariche elettrostatiche (ESD). Maneg-
giare con cura la parte sensibile del sensore (cappuccio di prote-
zione e componenti al suo interno).
9. Stoccaggio, confezionamento, conservazione, trasporto
Conservare nell'imballaggio originale. Per il trasporto e l'immag-
azzinamento utilizzare l'imballaggio fornito con il prodotto. Alla
ricezione del materiale verificare visivamente la confezione se
presenta segni di schiacciamento o perforazione; in presenza di
questi segni verificare l'integrità del prodotto al suo interno.
10. Smaltimento
Questo prodotto è un dispositivo ad alto contenuto elettro-
nico. In ottemperanza alle normative di protezione ambien-
tale e recupero, LSI LASTEM raccomanda di trattare il prodotto
come rifiuto di apparecchiatura elettrica ed elettronica (RAEE). La
sua raccolta a fine vita deve essere separata da rifiuti di altro ge-
nere.
LSI LASTEM risponde della conformità della filiera di produzione,
vendita e smaltimento del prodotto, assicurando i diritti
dell'utente. Lo smaltimento abusivo di questo prodotto provoca
sanzioni a norma di legge.
Riciclare o smaltire il materiale d'imballaggio in base alle regola-
mentazioni locali.
11. Sicurezza
Fare riferimento al manuale INSTUM_05289.
12. Supporto tecnico
LSI LASTEM offre il proprio servizio di assistenza all'indirizzo sup-
port@lsi-lastem.com, oppure compilando il Modulo di richiesta di
assistenza tecnica scaricabile dal sito www.lsi-lastem.com.
Per ulteriori informazioni si faccia riferimento ai seguenti recapiti:
- Telefono: +39 02 95.414.1 (centralino)
- Indirizzo: Via ex S.P. 161 – Dosso n. 9
20049 Settala, Milano
- Sito web:
- Servizio commerciale:
- Servizi post-vendita:
