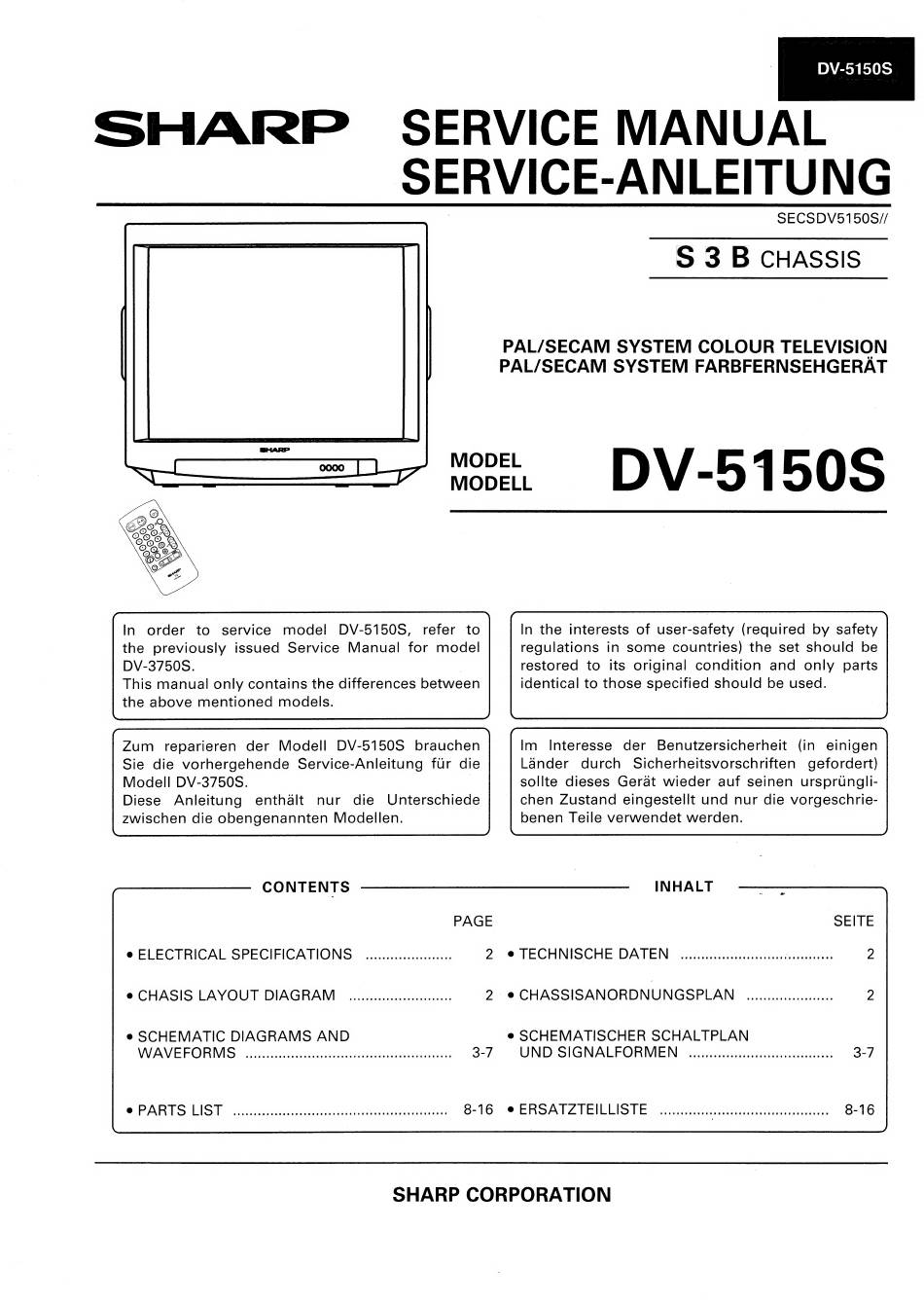

Sharp DV-5150S Service Manual

DV-5150S
In order to service model DV-5150S, refer to
the previously issued Service Manual for model
DV-3750S. |
This manual only contains the differences between
the above mentioned models.
Zum reparieren der Modell DV-5150S brauchen
Sie die vorhergehende Service-Anleitung fur die
Modell DV-3750S.
Diese Anleitung enthalt nur die Unterschiede
zwischen die obengenannten Modellen.
CONTENTS
PAGE
¢ ELECTRICAL SPECIFICATIONS ...sssecseeeeeeee 2
¢ CHASIS LAYOUT DIAGRAM... eseseeeeeteceee 2
¢ SCHEMATIC DIAGRAMS AND
WAVE FORING: ap. caucssceescorecsnns entail 3-7
SPARTSUICT nx e.tusesiementeen eds 8-16
MODEL
MODELL
SECSDV5150S//
S 3 B CHASSIS

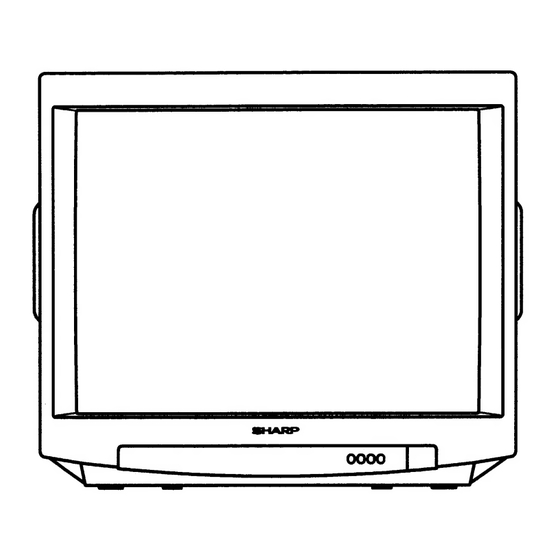

PAL/SECAM SYSTEM COLOUR TELEVISION
PAL/SECAM SYSTEM FARBFERNSEHGERAT
DV-5150S
In the interests of user-safety (required by safety
regulations in some countries) the set should be
restored to its original condition and only parts
identical to those specified should be used.
Im Interesse der Benutzersicherheit (in einigen
Lander durch Sicherheitsvorschriften gefordert)
sollte dieses Gerat wieder auf seinen ursprungli-
chen Zustand eingestellt und nur die vorgeschrie-.
benen Teile verwendet werden.
INHALT
SEITE
* TECHNISCHE DATEN). eiceirindccmor cine ustosk 2
~@ CHASSISANORDNUNGSPLAN .... ee Z
e SCHEMATISCHER SCHALTPLAN
UND SIGNALFORMEN ou... eeeesesteeeeeeeeees 3-7
dipientamioindayiantaradanannsaaneamatss 8-16 e ERSATZTEILLISTE
SHARP CORPORATION
