Características
1. Presostato para control de presión en bombas de
agua
2. Carcasa de protección en plástico IP 55
3. Tensión de conexión: 110V-230V (50-60Hz)
4. Conexión rosca gas (BSP) H, ISO 228/1
5. Potencia máxima: 3CV (2,2kw)
6. Campo de regulación de presión de puesta en
marcha: 0,5 a 7 bar.
7. Corriente máxima 16A
8. Temperatura máxima del agua: 50ºC
9. Temperatura máxima del ambiente 60ºC
10. Presión máxima: 10 bar
11. Presión de paro 1÷8 bar
12. Diferencial máximo (Pstop-Pstart) 7,5 bar
13. Diferencial mínimo (Pstop-Pstart): 0,5 bar
14. Config. de fábrica (marcha/paro) 3/4 bar
Ref.
3782 02

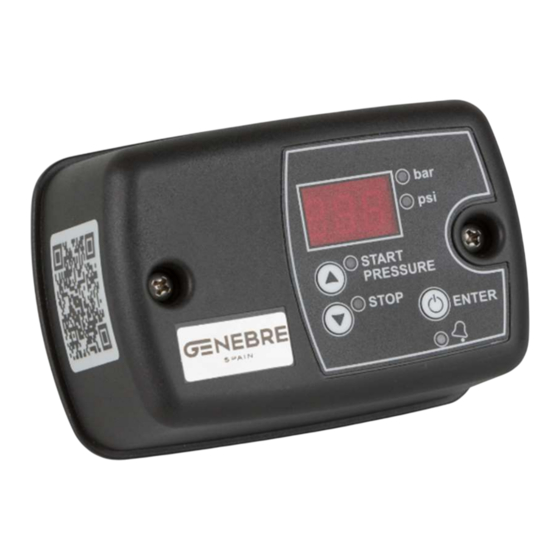

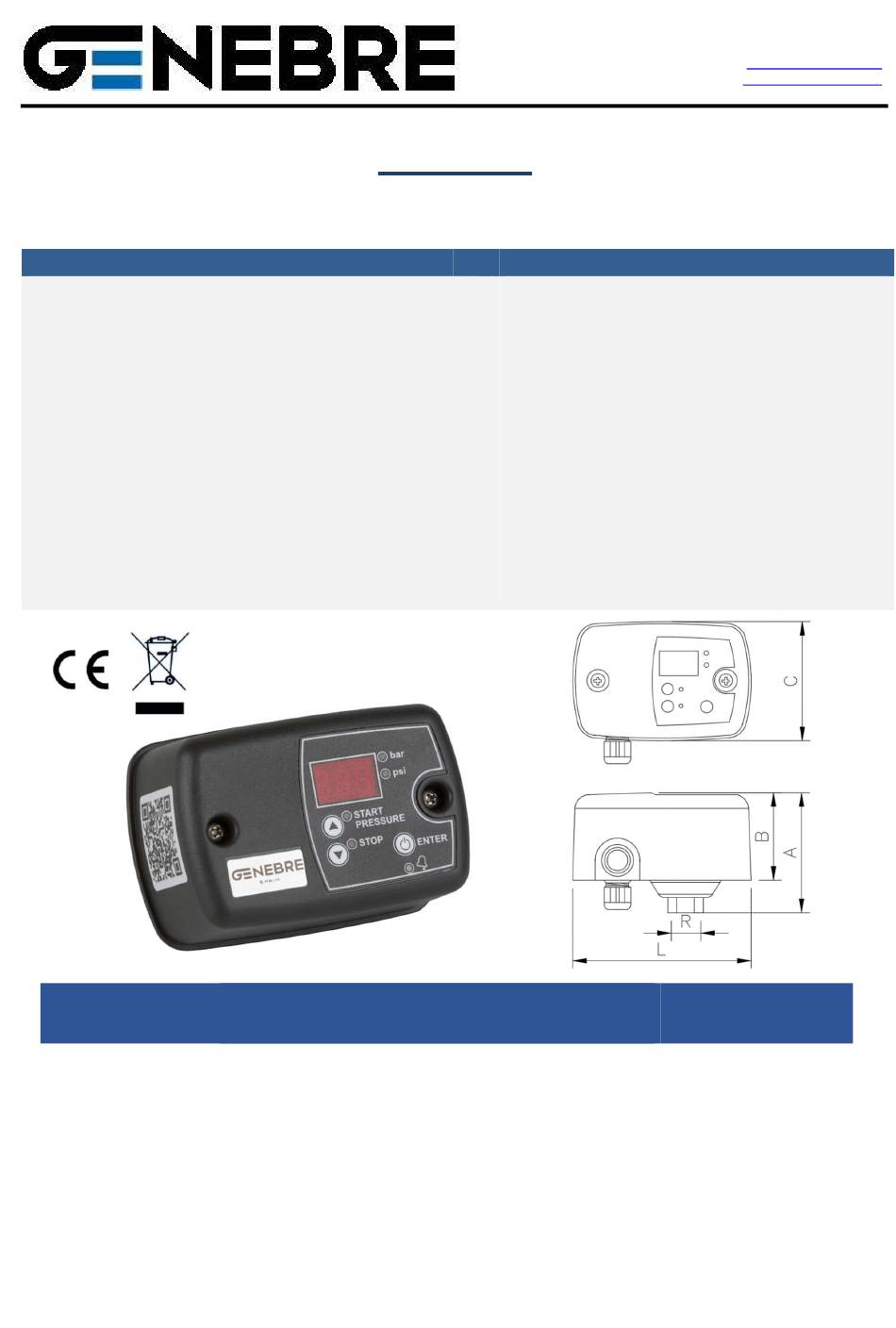

La unidad 3782 02 es un presostato electrónico con manómetro digital integrado. Permite gestionar la puesta en
marcha y paro de una bomba monofásica de hasta 2,2 kW (3 CV). Las presiones son fácilmente ajustables a
través del panel de control de usuario. El cableado se realiza de forma análoga al de un presostato
electromecánico tradicional.
Puede operar como un interruptor de presión diferencial o de presión inversada
3782 02 is an electronic pressure switch with integrated digital manometer. It manages the start and stop of a
single-phase pump up to 2.2kW (3 CV). Cut-in and cut-out pressures are easily adjustable through the users
control panel. Wiring is analogous to the traditional electromechanical switch.
It can operate as a differential pressure switch and as reverse pressure switch.
GENEBRE S.A.
Art.:
Presostato electrónico
Electronic digital pressure switch
Dimensiones / Dimensions (mm)
R
A
G1/4"
75
FECHA DE REVISIÓN: 27/06/2024
GENEBRE S.A. ·Avda. Joan Carles I, 46-48 · EDIFICIO GENEBRE
Tel. +34 93 298 80 00/01 · Fax +34 93 298 80 06
08908 L'HOSPITALET DE LLOBREGAT Barcelona (Spain)
3782
digital/
1. Water pumps pressure control
2. Plastic protection case IP 55.
3. Connection voltage: 110V-230V 50-60Hz
4. Gas thread connection (BSP) H, ISO 228/1
5. Maximum power: 3CV (2,2 kw)
6. Cut-in range (start pressure): 0,5 to 7 bar
7. Maximum current 16A
8. Maximum water temperature: 50ºC
9. Maximum environment temperature: 60ºC
10. Maximum pressure: 10 bar
11. Cut-out range (stop pressure) 1 to 8 bar
12. Max. differential (Pstop-Pstart): 7,5 bar
13. Minimum diff. (Pstop-Pstart): 0,5 bar
14. Factory setting (start/stop):3/4 bar
B
C
50
77,5
e-mail:
genebre@genebre.es
internet:
http://www.genebre.es
Features
Peso / Weight (Kg)
L
116
0,412
NÚMERO DE REVISIÓN: R0
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Genebre 3782
Summary of Contents for Genebre 3782
- Page 1 Puede operar como un interruptor de presión diferencial o de presión inversada 3782 02 is an electronic pressure switch with integrated digital manometer. It manages the start and stop of a single-phase pump up to 2.2kW (3 CV). Cut-in and cut-out pressures are easily adjustable through the users control panel.
- Page 2 GENEBRE S.A. ·Avda. Joan Carles I, 46-48 · EDIFICIO GENEBRE Tel. +34 93 298 80 00/01 · Fax +34 93 298 80 06 08908 L’HOSPITALET DE LLOBREGAT Barcelona (Spain) e-mail: genebre@genebre.es internet: http://www.genebre.es Características funcionales Adjustment Modalidades de funcionamiento: diferencial, Operating modes: differential, reverse.
- Page 3 GENEBRE S.A. ·Avda. Joan Carles I, 46-48 · EDIFICIO GENEBRE Tel. +34 93 298 80 00/01 · Fax +34 93 298 80 06 08908 L’HOSPITALET DE LLOBREGAT Barcelona (Spain) e-mail: genebre@genebre.es internet: http://www.genebre.es Conexión Electrica Electrical diagram Antes de realizar cualquier manipulación en el interior Before carrying out any work inside the appliance, it del aparato, éste debe ser desconectado de la red...
- Page 4 EJEMPLO INSTALACIÓN / Installation example El equipo 3782 debe ser roscado a un manguito de 1/4” G macho a la salida de la bomba. Antes de conectar el 3782 verificar que la instalación hidráulica está montada correctamente, especialmente que el tanque hidroneumático está presurizado.
-
Page 5: Control Panel
GENEBRE S.A. ·Avda. Joan Carles I, 46-48 · EDIFICIO GENEBRE Tel. +34 93 298 80 00/01 · Fax +34 93 298 80 06 08908 L’HOSPITALET DE LLOBREGAT Barcelona (Spain) e-mail: genebre@genebre.es internet: http://www.genebre.es Interface usuario CONTROL PANEL La siguiente tabla resume el significado y operativa de los... - Page 6 GENEBRE S.A. ·Avda. Joan Carles I, 46-48 · EDIFICIO GENEBRE Tel. +34 93 298 80 00/01 · Fax +34 93 298 80 06 08908 L’HOSPITALET DE LLOBREGAT Barcelona (Spain) e-mail: genebre@genebre.es internet: http://www.genebre.es Interface usuario CONTROL PANEL PULSADORES PULSACIÓN ACCIÓN...
- Page 7 GENEBRE S.A. ·Avda. Joan Carles I, 46-48 · EDIFICIO GENEBRE Tel. +34 93 298 80 00/01 · Fax +34 93 298 80 06 08908 L’HOSPITALET DE LLOBREGAT Barcelona (Spain) e-mail: genebre@genebre.es internet: http://www.genebre.es 4. El dispositivo queda configurado sin embargo 4.The device is now configured, but there are...
- Page 8 GENEBRE S.A. ·Avda. Joan Carles I, 46-48 · EDIFICIO GENEBRE Tel. +34 93 298 80 00/01 · Fax +34 93 298 80 06 08908 L’HOSPITALET DE LLOBREGAT Barcelona (Spain) e-mail: genebre@genebre.es internet: http://www.genebre.es Programación avanzada Advanced programming Pulsar ▲ + ▼ + durante 5 segundos.
-
Page 9: Zero Calibration
GENEBRE S.A. ·Avda. Joan Carles I, 46-48 · EDIFICIO GENEBRE Tel. +34 93 298 80 00/01 · Fax +34 93 298 80 06 08908 L’HOSPITALET DE LLOBREGAT Barcelona (Spain) e-mail: genebre@genebre.es internet: http://www.genebre.es Notas Notes Nota 2 Note 2 Solo puede detectar la falta de agua por presión mínima It can only detect the lack of water by minimum de trabajo. - Page 10 GENEBRE S.A. ·Avda. Joan Carles I, 46-48 · EDIFICIO GENEBRE Tel. +34 93 298 80 00/01 · Fax +34 93 298 80 06 08908 L’HOSPITALET DE LLOBREGAT Barcelona (Spain) e-mail: genebre@genebre.es internet: http://www.genebre.es Avisos y alarmas Warnings and alarms A11- ALTA DE AGUA (POR PRESIÓN MÍNIMA) (LED...
