Maclean MCE203 Manual

>Allentare la vite nella parte posteriore e scaricare il fondo (fare riferimento alla figura).
Trova il foro del filo con la guarnizione nella parte inferiore del sensore e passa il cavo
di alimentazione attraverso il foro. Collegare il cavo di alimentazione alla colonna del
cavo di collegamento in base allo schema del collegamento. Fissare il fondo con la vite
gonfiata sulla posizione selezionata (figura). Rimontare il sensore sul fondo, stringere
la vite e testarla.

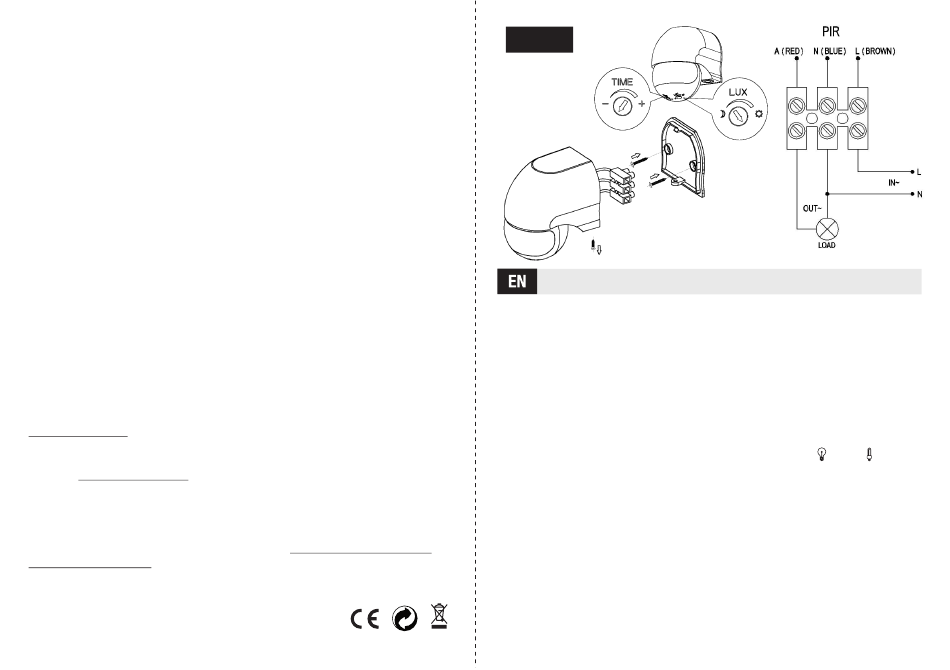

SCHEMA DI COLLEGAMENTO CAVI (Vedi la schema a destra)
TEST: Ruotare la manopola TIME in senso antiorario sul minimo (10s). Ruotare la
manopola in senso orario LUX sul massimo (del sole).
- Ruotare la manopola TIME in senso antiorario sul minimo (10s). Ruotare la manopola in
senso orario LUX sul massimo (del sole). - Accendere il correnteil sensore e la sua
lampada collegata avranno alcun segnale all'inizio. Dopo Warm-up 30sec, il sensore può
iniziare a lavorare. Se il sensore riceve il segnale di induzione, la lampada si accende.
Mentre non c'è un altro segnale di induzione più, il carico dovrebbe smettere di
funzionare entro 10sec ± 3 secondi e la lampada si spegne.
- Girate la manopola LUX in senso antiorario sul minimo (3). Se la luce ambiente è più che
3LUX, il sensore non avrebbe funzionato e la lampada smettere di lavorare troppo. Se la
luce ambiente è inferiore a 3LUX (buio), il sensore avrebbe funzionato. In nessun caso il
segnale di induzione, il sensore dovrebbe smettere di funzionare entro 10sec ± 3 sec.
Nota: durante il test alla luce del giorno, si prega di ruotare la manopola LUX in posizione
(SUN), altrimenti la lampada sensore non potrebbe funzionare! Se la lampada è più di
60W, la distanza tra la lampada e il sensore dovrebbe essere di almeno 60 centimetri.
PROBLEMI E SOLUZIONI:
Carico non funziona: a. Si prega di verificare se la connessione di sorgente e il carico di
alimentazione sia corretta.b. Si prega di verificare se il carico è buono.
c. Si prega di verificare se le impostazioni di luce di lavoro corrispondono alla luce
ambiente. La sensibilità è scarsa: a. Controllare se c'è qualche ostacolo davanti al
rilevatore di incidere a ricevere i segnali. b. Si prega di verificare se la temperatura
ambiente è troppo alta. c. Si prega di verificare se la sorgente del segnale di induzione è
nel campo di rilevamento. induzione è nel campo di rilevamento. d. Si prega di verificare
se l'altezza di installazione corrisponde all'altezza desiderata nelle istruzioni. e. Si prega
di verificare se l'orientamento in movimento è corretto. Il sensore non può spegnere il
carico automaticamente: a. Si prega di verificare se vi sia un segnale continuo nel campo
di rilevazione. b. Si prega di verificare se il tempo di ritardo è impostato sulla posizione
massima c. Si prega di verificare se la potenza corrisponde all'istruzione.
-12-
MCE203
Infrared motion sensor
The product adopts good sensitivity detector and integrated circuit. It gathers
automatism, convenience, safety, saving-energy and practical functions. It utilizes the
infrared energy from human as control-signal source and it can start the load at once
when one enters detection field. It can identify day and night automatically. It is easy
to install and used widely.
SPECIFICATION:
Power Source: 220-240V/AC
Detection Range: 180°
Power Frequency: 50/60Hz
Detection Distance: 12m max(<24°C)
Ambient Light: <3-2000LUX (adjustable)
Time Delay: Min.10sec±3sec
Max.12min±3min
FUNCTION:
Can identify day and night: The consumer can adjust working state in different ambient
light. It can work in the daytime and at night when it is adjusted on the "sun" position
(max). It can work in the ambient light less than 3LUX when it is adjusted on the "moon"
position (min). As for the adjustment pattern, please refer to the testing pattern.
Time-Delay is added continually: When it receives the second induction signals within the
first induction, it will restart to time from the moment.
MCE203
Working Humidity: <93%RH
Working Temperature: -20/+40°C
Power Consumption: approx 0.5W
Rated Load: Max. 1200W/ 300W
Installation Height: 1.8-2.5m
Detection Moving Speed: 0.6-1.5m/s
-1-
