Montageanleitung

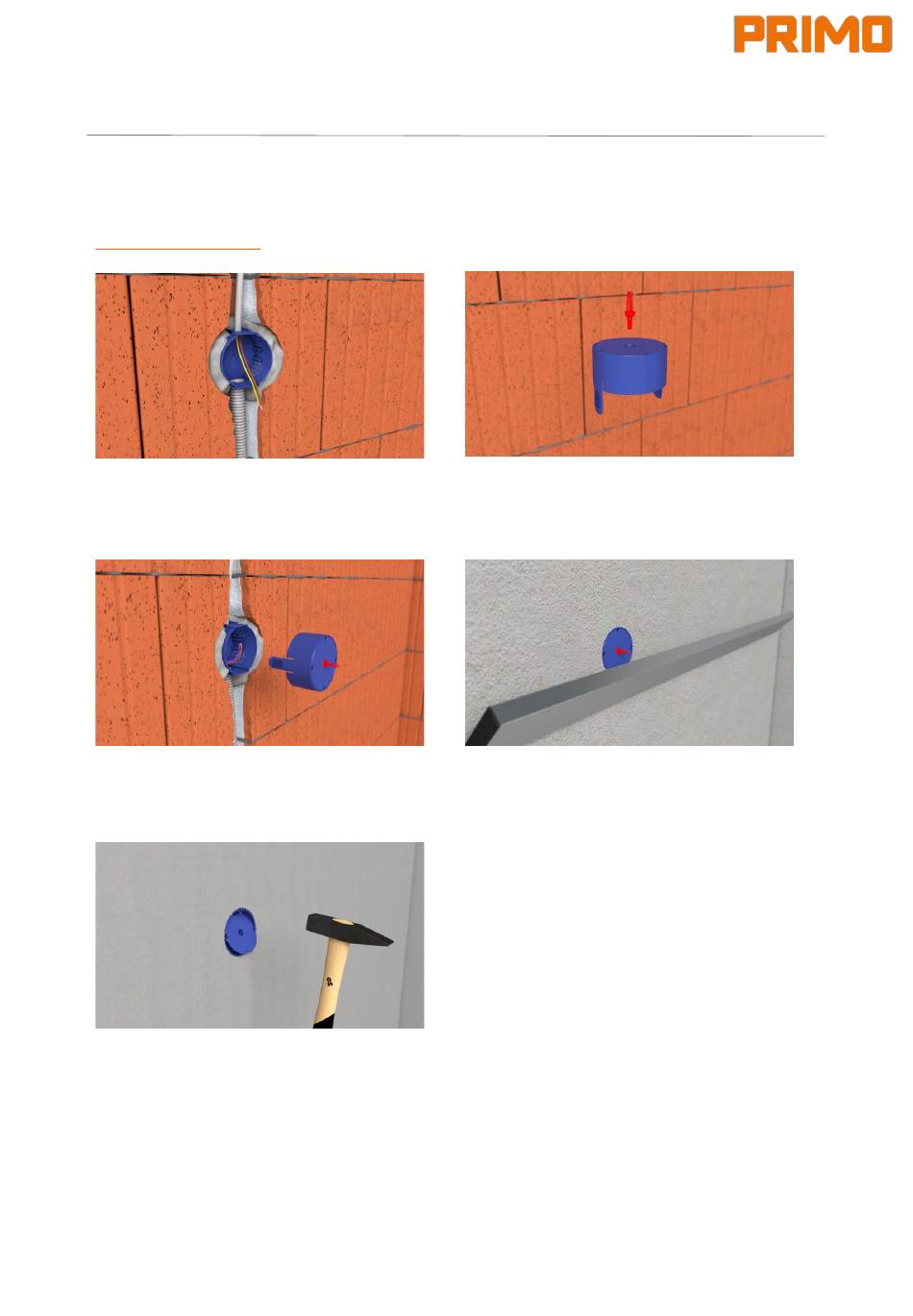

Unterputzmontage

Bohrloch für Dosenunterteil fräsen. Dosenunterteil

bündig setzen, Leitungen und Rohre einführen.

Oberteil in Unterteil einrasten lassen, damit es ca.

2,5 bis 3 cm vorsteht.

Deckel mit einem Hammerschlag öffnen. Die Dose

muss nach dem Verputzen nicht gesucht werden.

Zudem entfallen nacharbeiten wie die Montage

von Ausgleichsringen und das Verspachteln des

beschädigten Putzes.

Die Putzfeder (P004) in das Dosenoberteil

einsteckenstecken.

Wand verputzen und Oberteil bündig eindrücken.

P002 Multidose

Need help?

Do you have a question about the Multidose P002 and is the answer not in the manual?

Page 1 Montageanleitung P002 Multidose Unterputzmontage Die Putzfeder (P004) in das Dosenoberteil Bohrloch für Dosenunterteil fräsen. Dosenunterteil einsteckenstecken. bündig setzen, Leitungen und Rohre einführen. Oberteil in Unterteil einrasten lassen, damit es ca. Wand verputzen und Oberteil bündig eindrücken. 2,5 bis 3 cm vorsteht. Deckel mit einem Hammerschlag öffnen.
Page 2 Trockenputzmontage Gipskartonplatte andrücken, bis Dorn durchtritt. Bohrloch für Dosenunterteil fräsen. Dosenunterteil bündig setzen, Leitungen und Rohre einführen. Bohrdeckel (P003) auf das Dosenunterteil aufstecken. Hohlwandmontage Dosenunterteil mit der Klebefläche auf die Klebescheibe (P005) auf das Unterteil kleben, Trockenbauwand kleben und Leitungen oder Schutzfolie abziehen.
Page 3 Assembly instruction P002 Multidose Flush-mounted installation Insert the cleaning spring (P004) into the upper Mill the drill hole for the base of the box. Set the part of the box. bottom part of the box flush, insert the cables and pipes.
Page 4 Dry plaster installation Press on the plasterboard until the spike Mill the drill hole for the base of the box. Position penetrates. the bottom part of the box flush, insert cables and pipes. Fit the drill cover (P003) onto the base of the box.
