EBS AVA PRO MC-30 Quick Start Manual

MC-30
1. Opis
.
Bezprzewodowa czujka magnetyczna MC-30 umożliwia detekcję otwarcia okien i drzwi, co stanowi element ochrony obwodowej. MC-30
została zaprojektowana do współpracy z systemem alarmowym CPX300W.
2. Właściwości.
Niski pobór prądu,
Czas pracy na baterii do 6 lat ,
Sygnał testowy co 15 minut,
Sygnał sabotażu przy otwarciu obudowy oraz zerwaniu ze ściany,
Kontrola niskiego stanu baterii,
Maksymalny zasięg transmisji w otwartej przestrzeni 1200 m,
W zestawie dwie wysokości obudowy do magnesu,
Posiada dodatkowe wejście typu NC (aktywacja wejścia w aplikacji EBS Config 2.0).
3. Montaż baterii.
przyłożyć wkrętak płaski w miejsce pokazane na rysunku 2
i delikatnie go przekręcić wokół własnej osi. Czynność
powtórzyć w kilku miejscach na linii otwarcia do
całkowitego rozdzielenia obudowy. Następnie należy wyjąć
zużyte baterie, włożyć nowe z zachowaniem kierunku
polaryzacji i złożyć obudowę.
4. Parowanie.
Włożenie baterii do niesparowanej czujki spowoduje jednokrotne mignięcie niebieskiej diody. Do systemu można ją dodać
wykorzystując komunikację radiową poprzez:
Wciśnięcie przycisku ADD+ na płycie głównej centrali. Po przyciśnięciu centrala wejdzie w stan parowania, co zasygnalizowane zostanie
świeceniem żółtej diody powyżej przycisku. Następnie należy włożyć baterię do czujki. Gdy centrala wykryje czujkę zielona dioda RFMON oraz
niebieska dioda MODE zamigają trzykrotnie w sekwencji
diody w czujce. UWAGA: Aby wyjść z trybu parowania należy nacisnąć przycisk EXIT.
Wykorzystanie funkcji „Wykryj urządzenie" w aplikacji EBS Config 2.0 (patrz instrukcja do EBS Config 2.0 zakładka Urządzenia).
Czujkę można również dodać poprzez wpisanie numeru seryjnego w aplikacji desktopowej EBS Config 2.0 lub poprzez odczyt kodu QR w aplikacji
mobilnej o tej samej nazwie. UWAGA: Należy pamiętać, że dodawanie urządzeń w ten sposób wymaga wysłania konfiguracji do centrali!
5. Rozparowanie.
Włożenie baterii do sparowanej czujki spowoduje dwukrotne mignięcie niebieskiej diody. Można ją rozparować poprzez:
Wciśnięcie przycisku DEL- na płycie centrali. Proces rozparowywania zasygnalizowany zostanie świeceniem żółtej diody powyżej przycisku.
Naciśnięcie i zwolnienie switcha sabotażowego na czujce rozparuje ją z centralą, co czujka potwierdzi jednokrotnym mignięciem niebieskiej
diody. Po rozparowaniu czujki centrala automatycznie wraca do normalnego trybu pracy.
Wyjmowanie baterii. Aby rozparować czujkę należy trzykrotnie wykonać następujące czynności:
1. wyjąć baterię 2. wcisnąć switch sabotażowy na ok. 2 sekundy
Rozparowanie zostanie potwierdzone jednokrotnym mignięciem niebieskiej diody. UWAGA: Po rozparowaniu czujki tą metodą, powinno się ją
usunąć również z centrali! Sposób ten należy traktować jako awaryjny, w przypadku braku dostępu do centrali.
6. Specyfikacja
Pasma częstotliwości*
Zasięg transmisji (otwarty teren)
Baterie
Czas pracy na baterii
Informacja o niskim stanie baterii
Średni pobór prądu
Maksymalny pobór prądu
Zakres temperatur pracy
Maksymalna wilgotność
Wymiary obudowy
Masa
Klasa środowiskowa wg EN50130-5
Stopień zabezpiecienia wg EN50131-
1, EN50131-2-6
* Mogą występować odrębne regulacje krajowe.
UWAGA! Aby założenia Grade 2 zostały spełnione, czujkę należy zamontować do ściany za pomocą kołków i wkrętów dołączonych do opakowania.
Dodatkowo obudowę powinno się zabezpieczyć wkrętem. Przeznaczony do tego otwór znajduje się w miejscu otwarcia obudowy – patrz rysunek 2.
EBS Sp. z o. o.
ul. Bronisława Czecha 59, 04-555 Warszawa, POLSKA
Pomoc techniczna: tel. +48 22 51 88 477, e-mail: support@ebssmart.com
www.ebssmart.com
AVA PRO Czujka magnetyczna
Aby wymienić baterie należy
868 MHz (region 1 wg. ITU)
915 / 921 MHZ (regiony 2 i 3 wg. ITU)
do 1200 m
2x AAA 1,5 V
od -10 do +55°C
25 x 100 x 15 mm
Rys. 2. Sposób otwarcia obudowy.
, a sparowanie zostanie potwierdzone dwukrotnym mignięciem niebieskiej
3. włożyć baterię
7. Sposoby montażu czujki MC-30
Przy użyciu taśm
samoprzylepnych:
do 6lat
2,2 V
30 μA
35 mA
93±3%
45 g
II
Grade 2

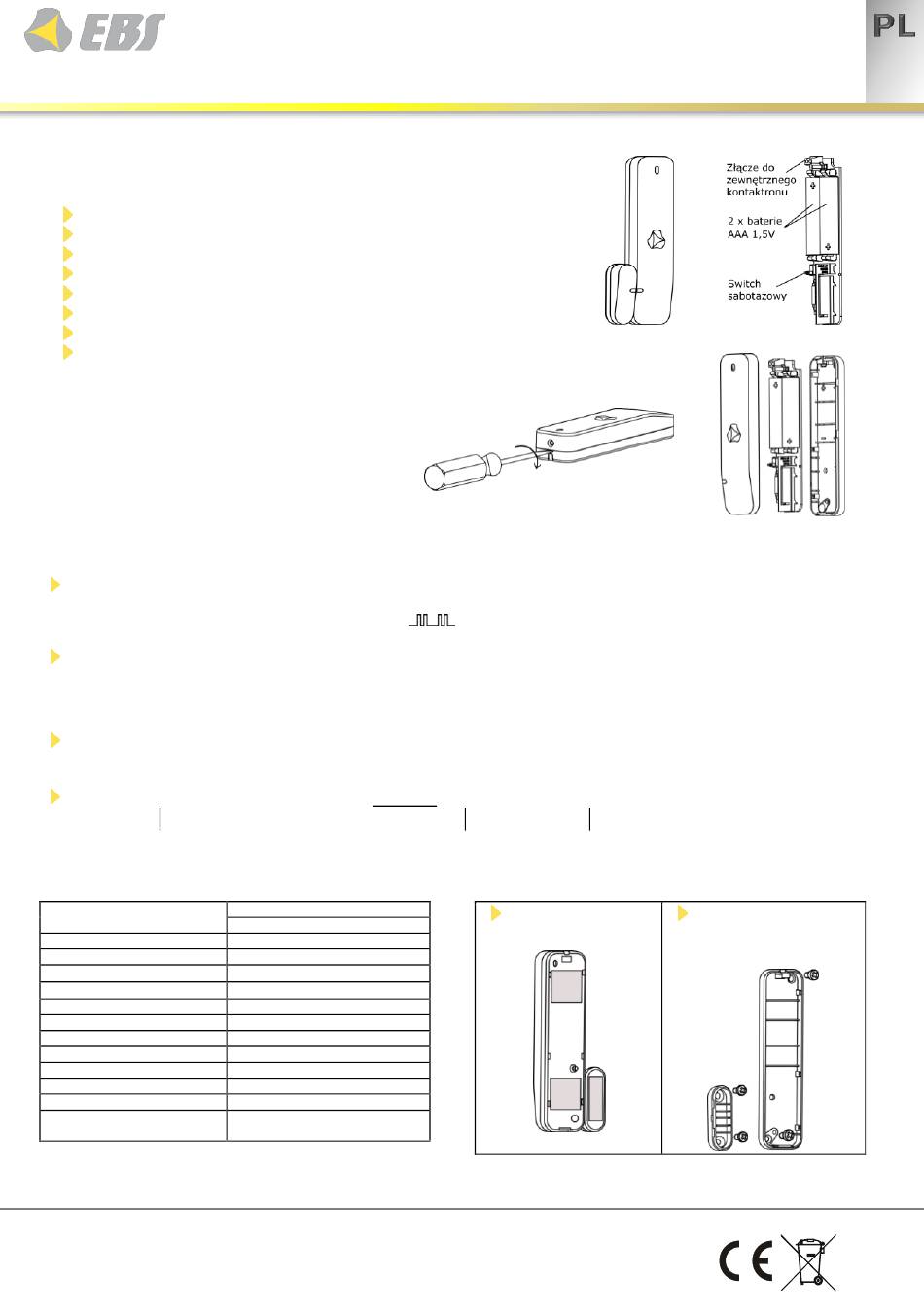

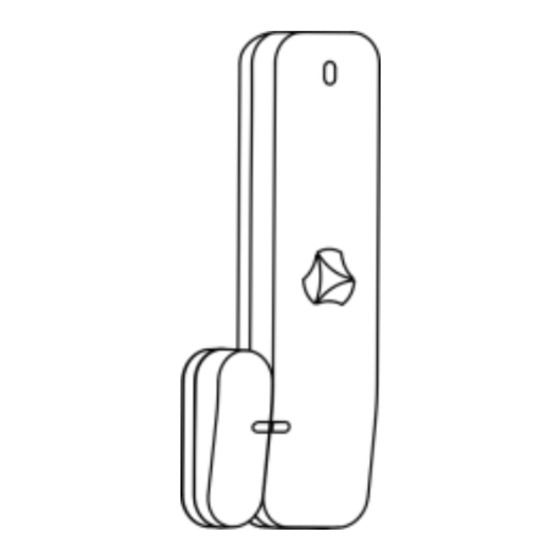

Rys. 1. Widok i opis MC-30.
Rys. 3. Widok obudowy i płytki czujki.
4. wcisnąć switch sabotażowy na ok. 1 sekundę
Przy użyciu kołków i
wkrętów (zgodnie z
Grade 2):
MC-30_manual_PL_EN_ES_PT_v1.3
v: 1.1.0
