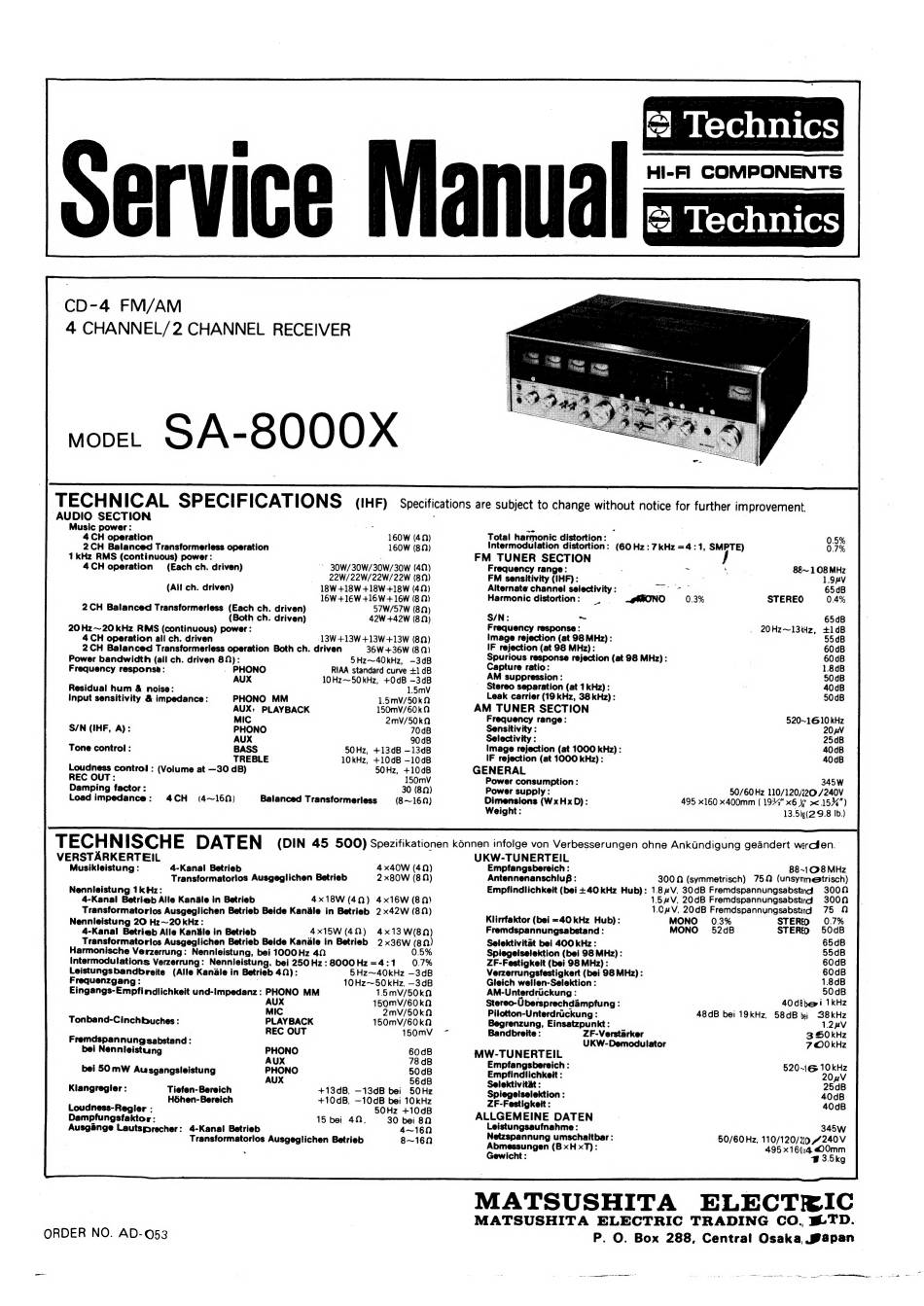

Matsushita Electric Technics SA-8000X Service Manual

CD-4 FM/AM
4 CHANNEL/2 CHANNEL RECEIVER
MODEL SA-
8000X
Service Manual
SM kzeaebles
Hi-Fl COMPONENTS
ase abetlec
AUDIO SECTION
Music power:
4 CH operation
2 CH Balanced Transformerless operation
1 kHz RMS (continuous) power:
4 CH operation
(All ch. driven)
2 CH Balanced Transformeriess (Each ch. driven)
(Both ch. driven)
(Each ch. driven)
160W (49)
160W (89)
© 30W/30W/30W/30W (40)
22W/22W/22W/22W (89)
18W +18W +18W +18W (49)
16W +16W +16W + 16W (82)
57W/57W (829)
42W +42W (80)
20 Hz~20 kHz RMS (continuous) power:
4 CH operation all ch. driven
2 CH Balanced Transformerless operation Both ch. driven
Power bandwidth (all ch. driven sd
Frequency response:
Residual hum & noise:
Input sensitivity & impedance:
S/N (IHF, A):
Tone control :
Loudness control : (Volume at —30 dB)
REC OUT:
Damping factor :
Load impedance: 4CH
TECHNISCHE DATEN
VERSTARKERTEIL
Musikleistung :
Nennieistung 1k#Hz:
4-Kanal Betrieb Alle Kandle in Betrieb
(4~169)
4-Kanal Betrieb
Transtormatorios Ausgeglichen Betrieb
13W +13W +13W +13W (80)
36.W +36W (89)
5Hz~40kHz, -3dB
PHONO RIAA standard curve +1 dB
AUX 10Hz~50kHz, +0dB -3dB
1.5mvV
PHONO MM 1.5mV/50k2
AUX; PLAYBACK 150mV/60k 2
MIC 2mvV/50k2
PHONO 7048
AUX 90dB
BASS 50Hz, +13dB —13dB
TREBLE 10kHz, +10dB —10dB
50Hz, +10dB
150mvV
30 (8)
Balanced Transformerless (8~16)
4 x40W (429)
2 x80W (82)
4x18W (40) 4x16W (80)
Transformatorios Ausgeglichen Betrieb Beide Kandle in Betrieb 2 x42W (802)
Nennleistung 20 Hz~20 kHz:
4-Kanal Betrieb Alle Kaniale in Betrieb
4x15W (40) 4x13W(8Q)
Transformatorios Ausgeglichen Betrieb Beide Kandale in Betrieb 2x36W it my
Harmonische Verzerrung: Nennleistung, bei 1000 Hz 40
intermodulations Verzerrung : Nennleistung, bei 250 Hz : 8000 Hz =4 :1
Leistungsbandbreite (Alle Kanale in Betrieb 40):
Frequenzgang:
Eingangs-Empfindlichkeit und-Impedanz: PHONO MM
AUX
Tonband-Cinchbuches:
Fremdspannungsabstand :
bei Nennleistung
bei SOmW Ausgangsleistung
on
5Hz~40kHz —3dB
10Hz~50 kHz, —3dB
1.5mV/50k90
150mV/60kN
MIC 2mV/50k2
PLAYBACK 150mV/60kQ
REC OUT 150mV
PHONO 60dB
AUX 78 dB
PHONO 50dB
AUX 56dB
Transformatorios Ausgeglichen Betrieb
ORDER NO. AD-053
-
Total harmonic distortion:
0.5%
intermodulation distortion: :
(60 Hz: 7kHz =4:1, SMPTE) 0.7%
FM TUNER SECTION
Frequency range: 88~ 108 MHz
Dimensions (WxHxD):
MATSUSHITA
MATSUSHITA ELECTRIC TRADING CO, @-TD.
FM sensitivity (IHF) : ae : 1.9#V
Alternate channel selectivity: — asa 65dB
Harmonic distortion : ~geONO 0.3% STEREO 0.4%
S/N: ~ 65dB
Frequency response : 20Hz~13kHz, +1dB
Image rejection (at 98 MHz) : 55dB
IF rejection (at 98 MHz) : 60dB
Spurious response rejection (at 98 MHz) :
60dB
Capture ratio: 1.8dB
AM suppression: 50dB
Stereo separation (at 1kHz) : 40dB
Leak carrier (19 kHz, 38 kHz) : 50dB
AM TUNER SECTION
Frequency range: 520~1610kHz
Sensitivity : 204V
Selectivity : 25dB
Image rejection (at 1000 kHz) : 40dB
IF rejection (at 1000 kHz): | 40dB
GENERAL
Power consumption : 345W
Power supply : 90/60 Hz 110/120/220/240V
495 x160 x400mm ( 194" x6 4" >< 15%")
(DIN 45 500) Spezifikationen kénnen infolge von Verbesserungen ohne Ankindigung geandert wercfen..
UKW-TUNERTEIL
Empfangsbereich : 88~108 MHz
AntennenanschiuB : 3002 (symmetrisch) 752 (unsymnetrisch)
Empfindlichkeit (bei +40 kHz Hub): 1.8%V. 30dB Fremdspannungsabsting 3000
1.5"V, 20dB Fremdspannungsabstind 3000
1.C0zV, 20dB Fremdspannungsabstad 75 2
Klirrfaktor (bei =40 kHz Hub): MONO 0.3% STERIO 0.7%
Fremdspannungsabstand : MONO 52dB STEREO 50dB
Selektivitat bei 400 kHz : 65dB
Spiegelselektion (bei 98 MHz) : 55dB
ZF-Festigkeit (bei 98 MHz) : 60dB
Verzerrungsfestigkert (bei 98 MHz) : 60dB
Gleich wellen-Selektion : 1.8dB
AM- -Unterdrickung : . 50 dB
Stereo-Ubersprechdampfung : 40 dBhei 1kHz
Pilotton-Unterdrickung : 48dB bei 19kHz, 58dB tj 38kHz
Begrenzung, Einsatzpunkt: 1.24¢V
Bandbreite : ZF-Verstarker 3 SOkHz
UKW- Demodulator 7 OOkHz
MW-TUNERTEIL
Empfangsbereich : 520~1G@ 10kHz
Empfindlichkeit : 20 nV
Selektivitat : 25dB
Spiegelselektion : 40dB
ZF-Festigkeit :
40dB
ALLGEMEINE DATEN
Leistungsaufnahme:
345w
Netzspannung umschaitbar :
50/60 Hz, 110/120/2710 4 240 V
posable
al (BxHxT):
495 x16(.4 OOmm
Gewicht B3.5kg
ELECTRIC
P. O. Box 288, Central Osaka papan |
