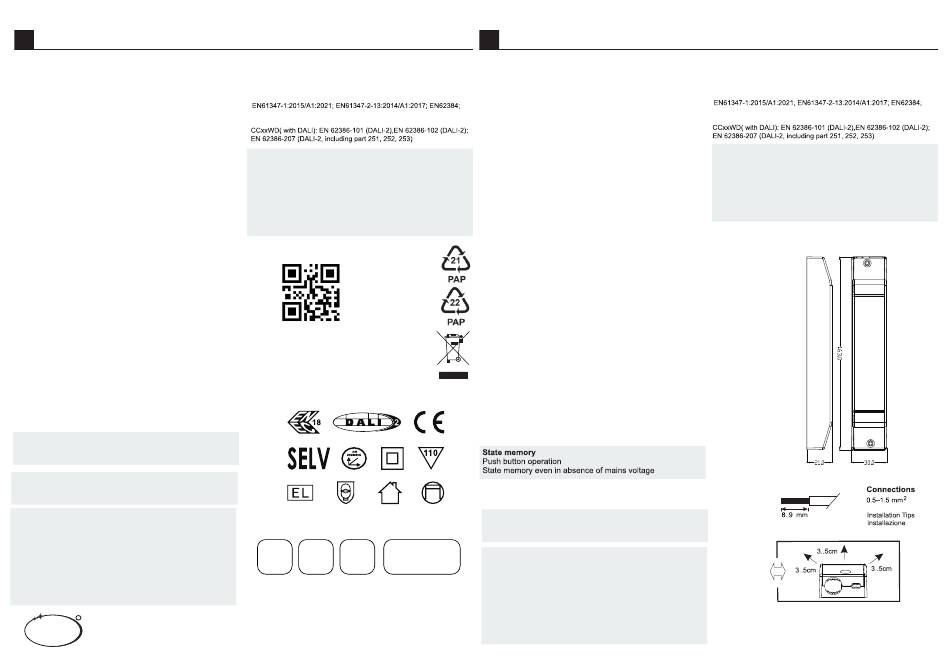

QLT CC W Series Installation Manual

Istruzioni di installazione
IT
Alimentatori a corrente costante serie CCxxW
e CCxxWD Potenza 23W,36W,44W
Dati tecnici
Tensione di alimentazione
220..240V AC 50..60Hz , 230V DC
Fattore di potenza
0,98
Corrente massima 0,12..0,19..0,23A
Efficienza >88%
Potenza assorbita a riposo
<0,5W
Ingresso di comando 1 DALI2 DT 6 ( WD models) max 1,5mA
Ingresso di comando 2 Pulsante ON OFF Dimme
Lunghezza cavi pulsante 20 m con 0.5 – 2.5mmq
Selezione degli ingressi
DIP Switch
Regolazione AM modulazione di ampiezza
Potenza di uscita massima 23W..36W..44W
Corrente di uscita 100..700mA (23W) ; 150..900mA(36W)
Impostazioni in etichetta 100..1050mA (44W)
Tensione di uscita carico 2,5..50V vedi etichetta
Max tensione uscita vuoto 59..60V
Protezioni Carico aperto, corto circuito, sovraccarico,
sovratemperatura
Sovratensione >1KV L-N
Isolamento Class II SELV 3750V AC
Connessioni segnale Morsetti rapidi 0.5-1.5mmq
Temperatura operativa -20°C ... +45°C
TC punto di controllo 85..90° vedi tc sul prodotto
-25°C ... +60°C
Temperatura magazzino
Dimensioni LxPxA 163x30x21 mm
Peso 90..130g
IP 20
Grado di protezione
Memoria di stato
Il prodotto mantiene l'ultimo livello impostato anche in
mancanza di alimentazione
Impostazioni dei DIPSWITCH ad apparecchio spento per
almeno 30 secondi
Nota sulla sicurezza
I
nstallazione consentita solo da personale specializzato
Togliere alimentazione prima del collegamento
Conservare il presente documento in luogo sicuro
Rispettare le norme sulla sicurezza e prevenzione
infortuni
Smaltire secondo indicazioni riportate
R
QLT
Qualitron s.r.l. Via Dolomiti 15 20027 Rescaldina ( Milano ) Italy WWW.QLT.IT
Il prodotto è conforme alle norme e direttive UE
2014/35/EU (LVD); 2014/30/EU (EMC); RoHs 2011/65/EU +
2015/863/EU (RoHs);
2009/125/ECODESIGN regulation (EU) n°2019/2020 and 341/2021
amendment
EN 55015:2019 + A11:2020; EN 61000-3-3:2013; EN 61457:2009;
EN IEC 61000-3-2:2019 + A1:2021 EN 63000:2018
Area d'applicazione
Il dispositivo può solo:
• essere usato per le applicazioni specificate.
• essere usato per l'installazione sicura in un ambiente
asciutto e pulito.
• essere installato in modo tale che l'accesso sia possibile
solo usando un utensile.
• rispettare sempre i dati di targa
Scatola singola
Inner Package
Questo documento
This document
www.qlt.it
L'apparecchio
The Device
Pno Psb Pnet Load
Always ON
0,5W 0,5W 0,5W
qlt@qlt.it
Installation Guide
EN
Constant Current LED Driver serie CCxxW
and CCxxWD Power 23W,36W,44W
Technical Data
220..240V AC 50..60Hz ; 230V DC
Rated supply voltage
0,98
Power factor
0,12..0,19..0,23A
Max. main current
>88%
Efficiency
<0,5W
Standby power
DALI2 DT 6 ( WD models) max 1,5mA
Input1
Push Button ON/ OFF/ Dimmer
Input2
20 m with 0.5 – 2.5mmq
Push line Max cable lenght
DIP Switch
Input selector
AM regulation
Regulation
23W..36W..44W
Max Output Power
100..700mA (23W) ; 150..900mA(36W)
Output current
100..1050mA (44W)
See Label setting
2,5..50V see label
Output voltage load
59..60V
Max output voltage no load
Open load, short circuit, overload and
Protections
overtemperature
>1KV L-N
Surge capability insulation
Class II SELV 3750V AC
Insulation
Fast connectors 0.5-1.5mmq
Connections
-20°C ... +45°C
Operating temperature
85..90° see tc point on the label
TC point
-25°C ... +60°C
Storage temperature
163x30x21 mm
Dimensions LxPxA
90..130g
Weight
IP 20
Protection degree
DIPSWITCH settings with the device turned off for 30 sec
Safety note
Installation of this device may only be carried out by
specialist staff .
Switch off the mains supply before device connection
Keep this document in a safe place
Respect the safety and accident prevention regulations
Dispose of according to instructions
UE Standards and Directives
2014/35/EU (LVD); 2014/30/EU (EMC); RoHs 2011/65/EU +
2015/863/EU (RoHs);
2009/125/ECODESIGN regulation (EU) n°2019/2020 and 341/2021
amendment
EN 55015:2019 + A11:2020; EN 61000-3-3:2013; EN 61457:2009;
EN IEC 61000-3-2:2019 + A1:2021 EN 63000:2018
Areas of application
The device may only:
• be used for the specified applications .
• be used for safe installation in dry and clean environment.
• be installed in such a way that access is only possible
using a tool
• Respect rated values on label
Dimensions (mm)
Installation guide - Rev 353_1
