MOONBIKES Electric snowbike Assembly Instructions Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
www.moonbikes.com
2
ENG
Moonbikes _ Assembly instructions

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Electric snowbike and is the answer not in the manual?

Questions and answers

Related Manuals for MOONBIKES Electric snowbike

Summary of Contents for MOONBIKES Electric snowbike

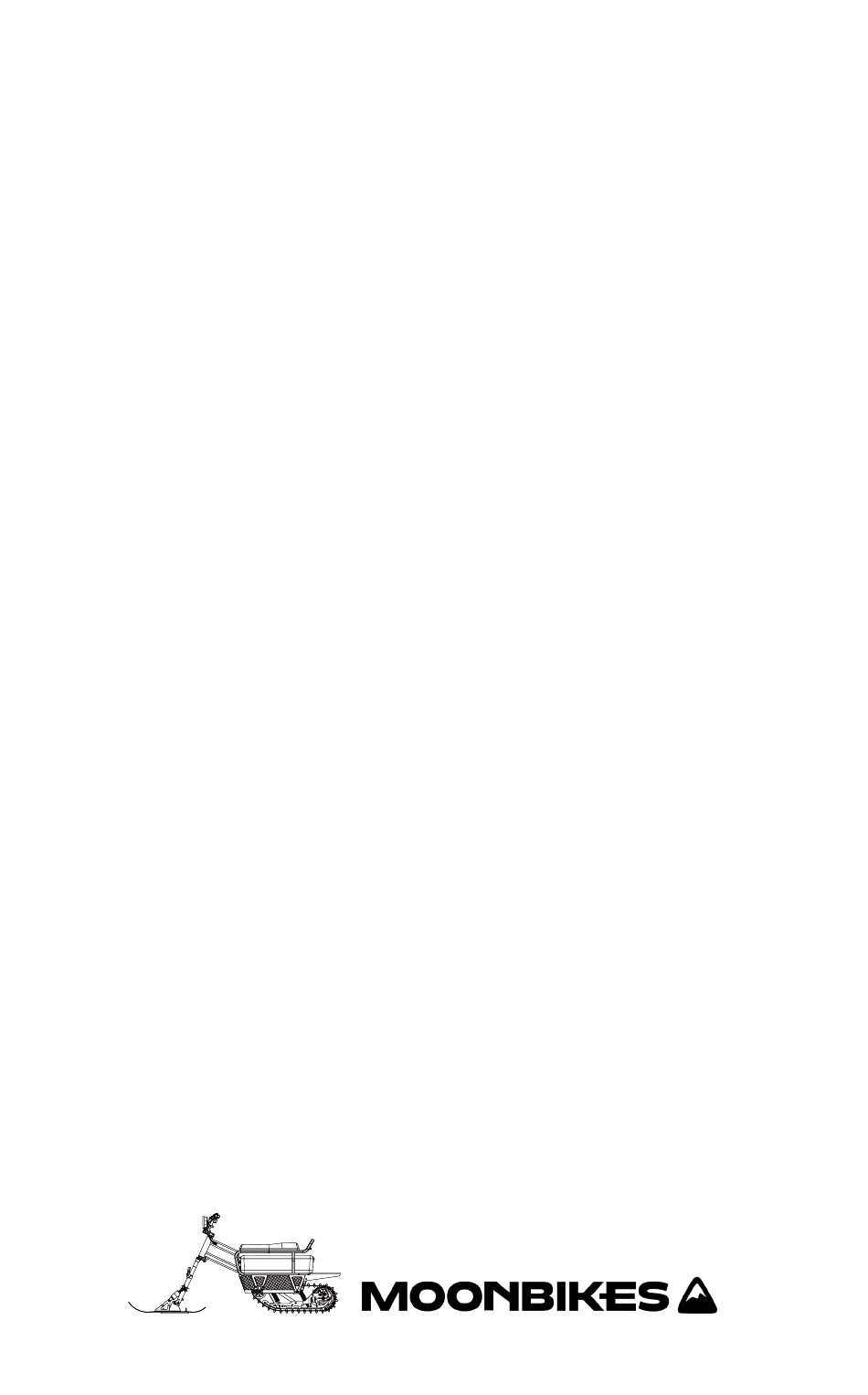

  • Page 1 Moonbikes _ Assembly instructions...
  • Page 2 The world’s first electric snowbike ASSEMBLY INSTRUCTIONS NOTICE D’ASSEMBL AGE 2022 - 2023 Moonbikes _ Assembly instructions...

  • Page 3: Table Of Contents

    TABL E O F C O N T E NT S English Box contents Ski plate mounting Standard fork Double T fork Handlebars + headlight mount Standard fork Double T fork Footrest assembly Unlocking fork Connecting the battery Moonbikes _ Assembly instructions...
  • Page 4 SO MMA IR E Français Contenu du carton Montage platine ski Fourche standard Fourche double T Montage guidon + relever phare Fourche standard Fourche double T Montage cale-pied Déblocage fourche Branchement de la batterie Moonbikes _ Assembly instructions...

  • Page 5: Box Contents

    B OX C O N TE N T S Manual and tools 1. Handlebar 2. Battery/Batteries 3. 8A Charger - Optional charger will be located above the batteries 4. Ski, turntable, and shock absorber set 5. Footrests 6. Optional warning light Moonbikes _ Assembly instructions...
  • Page 6 1. Handlebars 2. Battery/Batteries (and optional chargers) 3. Package containing: - Ski, turntable, and shock absorber set - 8A Charger - Footrests - Reassembly tools - User manual - Optional warning light Moonbikes _ Assembly instructions...

  • Page 7: Sk I Pl At E Mo U Nti Ng

    Spacer & rings tools : 8mm allen key Step 2 : Preparing the ski mounting plate Insert the stainless steel spacer into the ski mounting plate and the plastic rings at both ends. Plastic rings Spacer Plastic rings Moonbikes _ Assembly instructions...
  • Page 8 : 5mm allen key & 10mm flat wrench Step 4 : Fork axle Insert and screw the fork axle. The recommended torque is 12Nm. Do not forget the safety clip. Safety clip Axle tools : 8mm allen key Moonbikes _ Assembly instructions...
  • Page 9 : 2x 5mm allen key Step 6 : Tighten the clamps Align the clamps and tighten each screw according to the following order: Recommended torque 6Nm tools : 5mm allen key et 10mm flat wrench Moonbikes _ Assembly instructions...
  • Page 10 Moonbikes _ Assembly instructions...

  • Page 11: Double T Fork

    Insert the axle then: - Tighten the nut at 25-30Nm - Insert and tighten the screw on the fork at 8Nm Screw Fork axle Nilstop nut tools : 6mm & 8mm allen key & special 21mm flat wrench Moonbikes _ Assembly instructions...
  • Page 12 Moonbikes _ Assembly instructions...

  • Page 13: Handlebars + Headlight Mount

    Step 1: Assemble the handlebar on its stem. Use the 4 screws that are pre-mounted on it. Tighten to approximately 8Nm. The handlebar should not be able to turn on its axis. tools : 6mm allen key Moonbikes _ Assembly instructions...
  • Page 14 Step 2: Raise the headlight by loosening the retaining screw as needed. Then, tighten the screw. tools : 6mm allen key & 13mm flat wrench Moonbikes _ Assembly instructions...

  • Page 15: Double T Fork

    Step 1: Assemble the handlebar on its stem. Use the 4 screws that are pre-mounted on it. Tighten to approximately 8Nm. The handlebar should not be able to turn on its axis. tools : 5mm allen key Moonbikes _ Assembly instructions...
  • Page 16 Step 2: Raise the headlight by loosening the retaining screw as needed. Then, tighten the screw. tools : 6mm allen key & 13mm flat wrench Moonbikes _ Assembly instructions...

  • Page 17: Footrest Assembly

    Assemble the foot braces with a 13mm flat wrench. There are two possible positions depending on your height. If you are 5’10 or taller, we recommend the lower position. Be careful to not loose the flat ring. Moonbikes _ Assembly instructions tools : 13mm flat wrench...

  • Page 18: Unlocking Fork

    U N LO C KI N G FO R K Make sure before using your MoonBike that the fork is in the unlocked position (compression possible). Moonbikes _ Assembly instructions...

  • Page 19: Connecting The Battery

    CO N NECT ING T H E BAT T ERY Step 1: To release the saddle, use the lever located at back under the saddle. Step 2: Open the box latch at the front of the battery box. Moonbikes _ Assembly instructions...
  • Page 20 Disconnect the battery connectors (gray and black). Loosen the retaining strap. Charge the new battery(ies). reconnect the battery connectors. Tighten the retaining strap. Close the box, making sure to lock the latch to ensure a tight seal. Moonbikes _ Assembly instructions...
  • Page 21 Recommended positioning for: 1 battery 35Ah, 2 batteries 35Ah, 1 battery 45Ah. If you have only one battery, do not forget to use the spacer (35Ah or 45Ah). Moonbikes _ Assembly instructions...
  • Page 22 ASSEMBLY INSTRUCTIONS Use the QR Code to unlock the future of fun Moonbikes _ Assembly instructions...
  • Page 23 Manuel + outils 1. Ensemble Guidon 2. Batterie(s) 3. Chargeurs 8A - le chargeur optionnel se trouvera au dessus des batteries 4. Ensemble ski + platine + amortisseur 5. Cale-pieds 6. Gyrophare optionel Moonbikes _ Assembly instructions Moonbikes _ Notice d’assemblage...
  • Page 24 1. Ensemble Guidon 2. Batterie(s) et chargeur optionnel 3. Carton contenant : Ensemble ski + platine + amortisseur Chargeur 8A Cale-pieds Outils de remontage Manuel utilisateur Gyrophare optionel Moonbikes _ Assembly instructions Moonbikes _ Notice d’assemblage...
  • Page 25 : clé allende 5mm et clé plate de 10mm Etape 2 : Préparation de la platine Insérer l’entretoise inox dans la platine et les bagues en plastique aux extrémités. Bagues en plastique Entretoise Bagues en plastique Moonbikes _ Assembly instructions Moonbikes _ Notice d’assemblage...
  • Page 26 : clé allen 5mm et clé plate 10mm Etape 4 : Axe de la fourche Insérez et vissez l’axe de fourche. Le couple recommandé est de 12Nm. N’oubliez pas l’agrafe de sécurité. Agrafe outils : clé allen 8mm Moonbikes _ Assembly instructions Moonbikes _ Notice d’assemblage...
  • Page 27 Remontez l’amortisseur avant. outils : clé allen 5mm x2 Etape 6 : Serrer la mâchoire Alignez la mâchoire puis resserrez chaque vis selon l’ordre suivant : Serrage recommandé 6Nm outils : clé allen 5mm et clé plate 10mm Moonbikes _ Assembly instructions...
  • Page 28 Moonbikes _ Assembly instructions...
  • Page 29 Inserez l’axe puis : - serrez l’ecrou à 25-30Nm - serrez la vis sur la fourche à 8Nm Ecrou outils : clé allen de 6mm et 8mm & clé plate spécial de 21mm Moonbikes _ Assembly instructions Moonbikes _ Notice d’assemblage...
  • Page 30 Moonbikes _ Assembly instructions Moonbikes _ Notice d’assemblage...
  • Page 31 Assemblez le guidon sur sa potence. Utilisez les 4 vis qui sont prémontées sur celle-ci. Serrez à 8Nm environ, le guidon ne doit plus pouvoir tourner sur son axe. outils : clé allen de 6mm Moonbikes _ Assembly instructions Moonbikes _ Notice d’assemblage...
  • Page 32 Etape 2 : Relevez le phare en desserrant la vis de maintien au besoin. Resserrez la vis ensuite. outils : clé allen de 6mm & clé plate de 13mm Moonbikes _ Assembly instructions Moonbikes _ Notice d’assemblage...
  • Page 33 Assemblez le guidon sur sa potence. Utilisez les 4 vis qui sont prémontées sur celle-ci. Serrez à 8Nm environ, le guidon ne doit plus pouvoir tourner sur son axe. outils : clé allen de 5mm Moonbikes _ Assembly instructions Moonbikes _ Notice d’assemblage...
  • Page 34 Etape 2 : Relevez le phare en desserrant la vis de maintien au besoin. Resserrez la vis ensuite. outils : clé allen de 6mm & clé plate de 13mm Moonbikes _ Assembly instructions Moonbikes _ Notice d’assemblage...
  • Page 35 Assemblez les cales pieds à l’aide d’une clé plate de 13mm. Il y’a deux positions possible selon votre taille. Pour un gabarit de 1m75 ou plus, nous conseillons la position basse. Moonbikes _ Assembly instructions Moonbikes _ Notice d’assemblage outils : clé plate de 13mm...
  • Page 36 D É B LO CAG E FO U R C HE Assurez vous avant d’utiliser votre MoonBikes que la fourche est bien en position débloquée (compression possible). Moonbikes _ Assembly instructions Moonbikes _ Notice d’assemblage...
  • Page 37 Etape 1 : Pour libérer la selle, utilisez le levier situé à l’arrière. Etape 2 : Ouvrez le loquet de fermeture du caisson situé à l’avant afin d’enlever le couvercle de caisson. Moonbikes _ Assembly instructions Moonbikes _ Notice d’assemblage...
  • Page 38 Retirez-la et chargez-la nouvelle batterie. rebranchez les connecteur, resserez la sangle. Refermez le caisson en prenant soin de vérouiller le loquet afin d’assurer l’étanchéité et remettez la selle en place. Moonbikes _ Assembly instructions Moonbikes _ Notice d’assemblage...
  • Page 39 Positionnement recommandé pour : 1 batterie 35Ah, 2 batterie 35Ah, 1 batterie 45Ah. N’oubliez pas la cale de séparation dans le cas ou vous avez une seule batterie (35Ah ou 45Ah). Moonbikes _ Assembly instructions Moonbikes _ Notice d’assemblage...
  • Page 40 NOTICE D’ ASSEMBL AGE Flashez ce code pour plus d’informations Moonbikes _ Assembly instructions Moonbikes _ Notice d’assemblage...
