ID10555

Electric Pressure Washers

Idropulitrice

Operating Instructions

Manuale d'uso

Original instructions

Istruzioni originali

WARNING: Do not use the machine without reading the instruction sheet.

ATTENZIONE: Non utilizzare la macchina senza aver letto il manuale delle istruzion

Table of Contents

Need help?

Do you have a question about the 10555 and is the answer not in the manual?

Questions and answers

Summary of Contents for Enke 10555

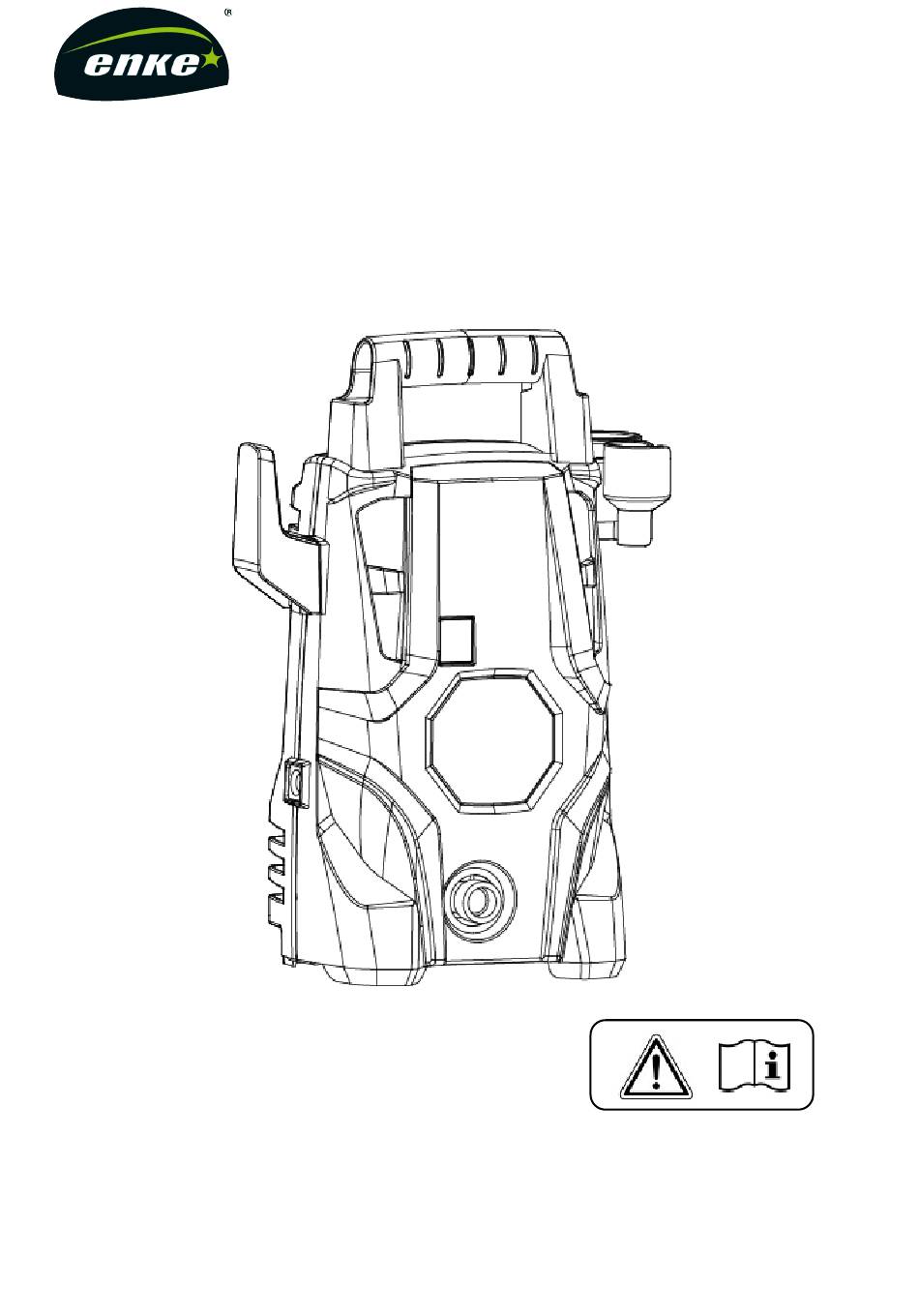

Page 1 ID10555 Electric Pressure Washers Idropulitrice Operating Instructions Manuale d’uso Original instructions Istruzioni originali WARNING: Do not use the machine without reading the instruction sheet. ATTENZIONE: Non utilizzare la macchina senza aver letto il manuale delle istruzion...
Page 2: Table Of Contents
INDEX INDICE ENGLISH APPLICATION ________________________________________________________________ HELPFUL HINTS FOR GETTING STARTED _______________________________________ SAFETY WARNING REGULATIONS _____________________________________________ IMPORTANT SAFETY INSTRUCTION ____________________________________________ CONNECTION ________________________________________________________________ INSTALLATION, ELECTRICAL AND WATER CONNECTIONS ________________________ PRE OPRATION _______________________________________________________________ OPERATION __________________________________________________________________ TIPS FOR EXTENDING THE LIFE OF YOUR PRESSURE WASHER __________________ MAJOR TECHNICAL DATA _____________________________________________________...
Page 3: Application
ENGLISH hazardous situation which, if not avoided, COULD result in death or serious injury. APPLICATION CAUTION: Caution indicates a potentially THE PORTABLE PRESSURE WASHING hazardous situation which, if not avoided, M A C H I N E i s a h i g h l y s p e c i a l i z e d MAY result in minor or moderate injury.
Page 4 connection with water. pressurized system. Ensure all equipments 15. The machine is not intended to be and accessories are rated to withstand the connected to the potable water mains. If maximum working pressure of the unit. necessary, please use only inlet hose-set WARNING! Explosion hazard.
Page 5 outdoors or where it could freeze. The WARNING! High pressure jets can be pump will be seriously damaged. dangerous if subject to misuse. The jet • Release trigger when changing from must not be directed at persons, live highto low pressure modes. Failure to do electrical equipment or the machine itself.
Page 6: Connection
out, this appliance must not be supplied pressure hose. Prior to operating the through an external switching device, such machine please ensure that the high as a timer, or connected to a circuit that is pressure hose has been completely regularly switched on and off by the utility.
Page 7 maximum impact is generated when the water strikes the surface “head on.” However, this type of impact tends to cause dirt particles to imbed in the surface, thereby preventing the desired cleaning action. The optimum angle for spraying water A wide fan pattern will distribute the impact against a cleaning surface if 45 degrees.
Page 8: Operation
surface, and trigger the gun. avoid applying too much concentrated 3. Vary the fan pattern spray angle and the spray to the surface which could cause distance to the cleaning surface until damage. optimum cleaning efficiency is achieved 3. Final Rinse without damaging the surface.
Page 9: Major Technical Data
MAJOR TECHNICAL DATA ITEM 10555 Working pressure 7MPa(70 bar) Allowable pressure 10.5MPa(105 bar) Working flow rate 5.5 l/min Max. flow rate 7.1 l/min Max. pressure water supply 0.4MPa(4 bar) Motor Capacity 1400W Power Supply Voltage 230V~50Hz Max. Water Temperature ℃...
Page 10: Possible Problem And Solution
POSSIBLE PROBLEM AND SOLUTION Symptom Possible cause(s) Corrective Action(s) 1. Slide lance nozzle into low 1. Lance nozzle is not in low pressure position No detergent pressure pres 2.Remove high pressure suction-unit 2. High pressure extension hose or extension hose or use high whit tanks high pressure hose in too long pressure hose shorter than 25...
Page 11: Inspection & Maintenance
INSPECTION & MAINTENANCE For safety use, make sure a three-month clean the machine. Before working, make sure inspect the filter and the nozzle, make sure there is no impurity. After working, make sure there is no water in the pump and the hose. If the machine need to be repaired in the guarantee period, please return the machine to the shop.
Page 12 EC declaration of Conformity Directive 2006/42/CE We, Enke s.r.l., C.da Chiaravalle 25C,62010 Treia MC Italy, hereby declare that the product: Machine type: High pressure washer Machine Model: ABW-VCV-70P Machine Brand: Enke Enke code: ID10555 Enke description: IDROPULITRICE 105/5.5 Complies with the following EC directive:...
Page 13: Italiano
ITALIANO aiutare a riconoscere questo informazioni, osservare i seguenti simboli. APPLICAZIONE P E R I C O L O ! I l p e r i c o l o i n d i c a u n L A L A V A T R I C E A P R E S S I O N E situazione pericolosa imminente che, se P O R T A T I L E è...
Page 14 11. Seguire le istruzioni di manutenzione di Terra. Nessun mezzo di messa a terra è specificato nel manuale. previsto per una macchina a doppio 12. Utilizzare un detergente fornito o isolamento, né devono essere aggiunti alla raccomandato dal produttore. macchina mezzi di messa a terra. 13.
Page 15 • Accendere SEMPRE l'alimentazione chiuso mentre non è in uso." Utilizzare idrica prima idropulitrice girevole "ON". solo prolunghe avente una potenza Corsa pompa asciutta provoca gravi danni. elettrica uguale o superiore a rispetto alla • Non azionare l'idropulitrice con lo valutazione della macchina.
Page 16 o l'usura dei piedi. potabile. AVVERTIMENTO! Rischio di esplosione- AV V E R T I M E N T O ! L a m a c c h i n a è Non spruzzare liquidi infiammabili. destinata ad essere utilizzata ad una AVVERTIMENTO! Le idropulitrici non temperatura superiore a o gradi.
Page 17: Connessione
Un flusso stretto ha un'elevata forza CONNESSIONE d'impatto su la superficie di pulizia e i 1. Collegare il tubo ad alta pressione risultati in massima pulizia profonda in un all'uscita dell'acqua a pressione della ambiente concentrato area. Tuttavia, macchina. questo stretto impatto elevato spray deve 2.
Page 18: Funzionamento
• Utilizzo del detergente per punte incluso superfici perché la forza d'impatto o di un dispositivo aperto graffetta, inserire d e l l ’ a c q u a s u p e r a l a d u r a t a d e l l a il filo nel foro dell’ugello e muoviti avanti e superficie.
Page 19 1. Preparazione delle superfici spegnere il motore, accendere l’acqua Prima di iniziare una pulizia a pressione alimentazione e pressione grilletto pistola lavoro, è importante preparare la 2-3 tempi. superficie che deve essere pulito. Questo 5. Dopo ogni utilizzo, pulire tutte le è...
Page 20: Principali Dati Tecnici
PRINCIPALI DATI TECNICI ARTICOLO ID10555 Pressione di esercizio 7MPa (70 bar) Pressione consentita 10,5 MPa (105 bar) Portata di lavoro 5,5 l/min Max. portata 7,1 l/min Max. approvvigionamento idrico a 0,4 MPa (4 bar) pressione Capacità motore 1400W Tensione di alimentazione 230V~50Hz Max.
Page 21: Possibili Problemi E Soluzioni
POSSIBILI PROBLEMI E SOLUZIONI Sintomo Possibili cause Azioni corre3ve 1. L'ugello della lancia non è in bassa 1. Far scorrere l'ugello della lancia in Nessuna unità pressione pres 2. Tubo di prolunga ad posizione di bassa pressione di aspirazione alta pressione o tubo ad alta pressione in 2.Rimuovere il tubo di estensione ad detergente con troppo lungo 3.
Page 22: Ispezione E Manutenzione
ISPEZIONE E MANUTENZIONE Per un uso sicuro, assicurarsi di pulire la macchina per tre mesi. Prima di lavorare, assicurarsi di ispezionare il filtro e l'ugello, assicurarsi che non vi siano impurità. Dopo aver lavorato, assicurarsi che non ci sia acqua nella pompa e nel tubo. Se la macchina deve essere riparata nel periodo di garanzia, si prega di restituire la macchina al negozio.
Page 23 Dichiarazione di conformità CE Direttiva 2006/42/CE Enke s.r.l., C.da Chiaravalle 25C,62010 Treia MC Italy, dichiara che il prodotto: Tipo di macchina: idropulitrice ad alta pressione Modello macchina: ABW-VCV-70P Marca macchina: Enke Codice Enke: ID10555 Enke descrizione: IDROPULITRICE 105/5.5 Conforme alla seguente direttiva CE: - Direttiva Macchine 2006/42/CE - Direttiva Compatibilità...
Page 24: Explosion View - Esplosi
Explosion view - Esplosi...
Page 26 Enke s.r.l. C.da Chiaravalle 25/c 62010 Treia MC - Italy Tel. +39 0733843518 email:enke@enke.it www.enke.it...
