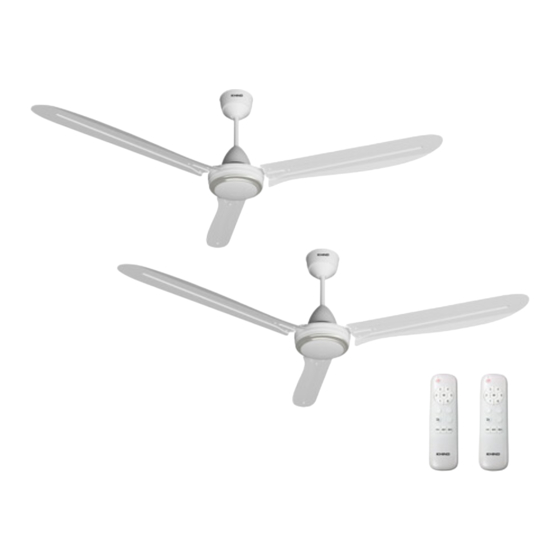

- Page 1 SERIAL NO.: 60” BLDC CEILING FAN CF683DC IMPORTANT Please read this manual carefully before operating this product. Keep this manual handy for further reference. P/N: 40-12394-06...
- Page 2 1 meter from the nearest wall. This appliance must be earthed. Do not use any other down rod expect provided by KHIND. This is to ensure good performance and extra protection. 10. The double poles single throw switch must have a contact separation of at least 3mm must be incorporated in the fixed wiring.
- Page 3 Cleaning & Maintenance Keep the fan blade clean & use it at dry place. Do not bend the blades when installing & maintaining. Wipe away dirt until dry with clean soft cloth, soap & water to clean the fan. Do not use solvents such as gasoline or petroleum.
-
Page 4: Installation Method
Parts Identi cation Ceiling 1. Ceiling Hook 2. Top Canopy 3. Receiver 4. Downrod 5. Bottom Canopy 6. Flat Washer 1h 4h 8h 7. Spring Washer 8. Hex Nut 9. R Cotter Pin 10. Earth Wire 11. Screw M6 12. Spring Washer 13. - Page 5 Move down the Bottom Canopy to cover the Downrod and Motor shaft assemblies. Ensure Bottom Canopy there is a gap of at least 5mm between the Bottom Canopy and the Motor, and then fix it by tightening the provided Screw M3.5. Gap min Connect the connector wire to the Receiver Ceiling Hook...
-
Page 6: Speci Cations
Make sure all screws to secure the plastic covers are tightened properly. The screws for securing fan blade are tightened properly. 6. Snap pins and nuts provided are inserted and tightened properly. Speci cations Model CF683DC Voltage 220-240V ~ 50/60Hz Power Fan Size 60”... - Page 7 2.5m(8.3 kaki) dari lantai dan 1 meter jarak dari dinding terdekat. Peralatan ini mesti dibumikan. Jangan gunakan besi penyambung lain selain daripada yang dibekalkan oleh KHIND. Ini untuk memastikan prestasi yang baik dan perlindungan tambahan. Suis kutub berganda dalam pendawaian tetap hendaklah mempunyai jarak sentuhan sekurang-kurangnya 3mm.
- Page 8 3. Pin Penyepit R mesti dipasangkan pada Bolt seperti gambarajah. Boleh menyebabkan kecederaan jika Kipas Siling terjatuh. Pin Penyepit R Penjagaan & Penyelenggaraan Pastikan bilah kipas bersih & gunakan di tempat yang kering. Jangan bengkokkan bilah kipas semasa memasang & menyelenggara. Lap kotoran sehingga kering dengan kain lembut bersih, sabun &...
- Page 9 Pengenalan Bahagian Siling 1. Penyangkuk Siling 2. Sengkuap Atas 3. Penerima 4. Besi Penyambung 5. Sengkuap Bawah 6. Sesendal Rata 7. Sesendal Spring 1h 4h 8h 8. Nat Hex 9. Pin Penyepit R 10. Wayar Bumi 11. Skru M6 12. Sesendal Spring 13.
- Page 10 Turunkan Sengkuap Bawah untuk menutup Sengkuap Bawah penyambungan Besi Penyambung dan Shaft Motor. Pastikan terdapat jarak sekurang- kurangnya 5mm antara Sengkuap Bawah dan Motor, dan kemudian betulkan dengan Jarak mengetatkan Skru M3.5 yang disediakan. minimum Sambungkan wayar penyambung kepada Penyangkuk Coklat (L) Penerima seperti yang ditunjukkan pada Siling...
- Page 11 Skru pada semua penutup plastik dipasang dengan ketat. Skru pada bilah kipas dipasang dengan ketat. 6. Pin penyepit dan nat yang dibekalkan telah dipasang dan diketatkan. Spesi kasi Model CF683DC Voltan 220-240V ~ 50/60Hz Kuasa Saiz Kipas 60” (1500mm) Berat Bersih 5.2kg...
