MANUEL D'INSTRUCTIONS

KLIO

Modèles : HJEE,HJ8EE

Traduction de la version originale du manuel d'instructions

FR-1

Table of Contents

Need help?

Do you have a question about the KLIO HJEE and is the answer not in the manual?

Questions and answers

Summary of Contents for HOMY KLIO HJEE

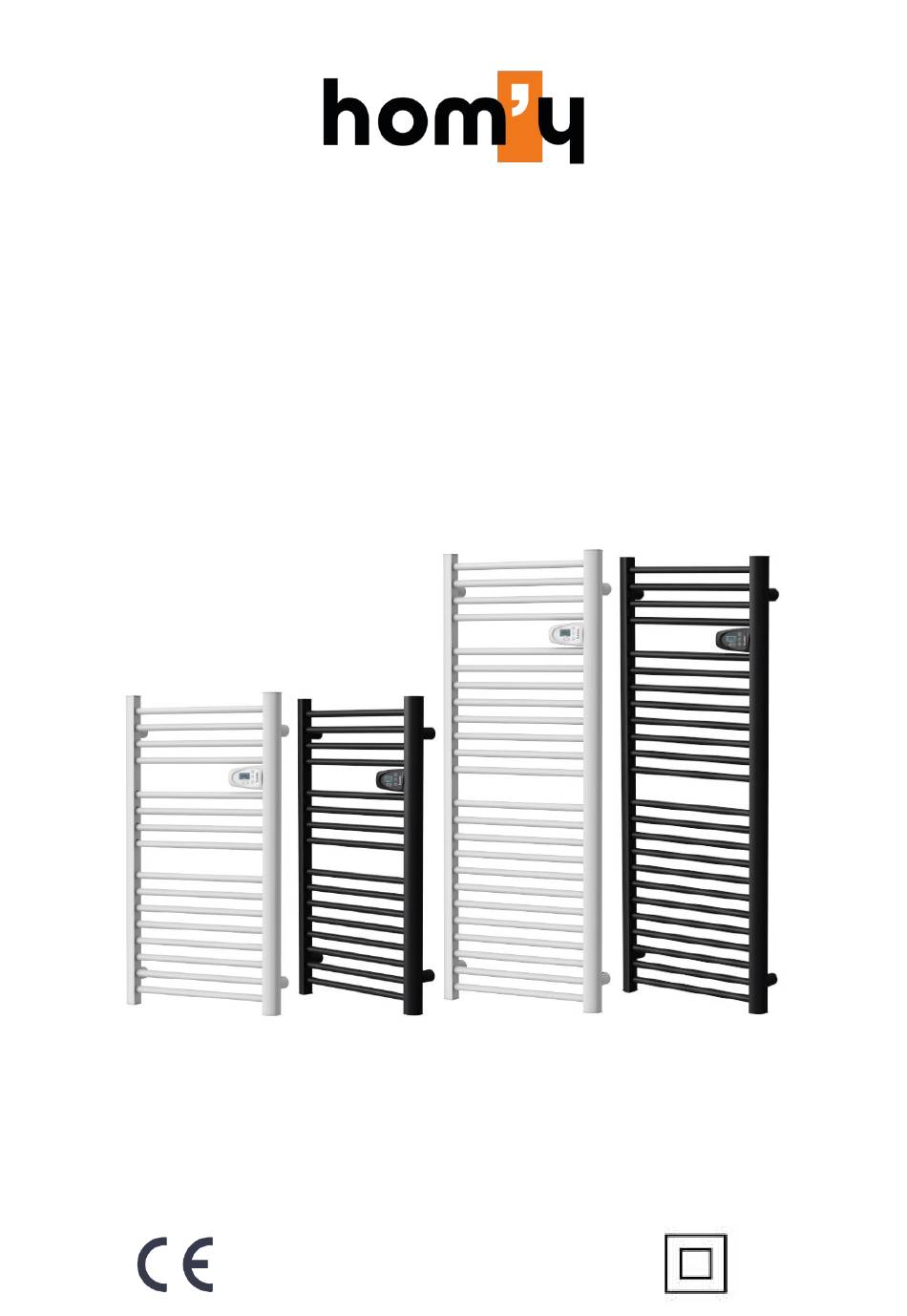

Page 1 MANUEL D’INSTRUCTIONS KLIO Modèles : HJEE,HJ8EE Traduction de la version originale du manuel d'instructions FR-1...
Page 2: Consignes De Sécurité
CONSIGNES DE SÉCURITÉ MERCI DE BIEN VOULOIR LIRE LES CONSIGNES DE SÉCURITÉ ATTENTIVEMENT AVANT D’UTILISER L'APPAREIL. • Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à...
Page 3 • Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni régler ni nettoyer l'appareil, et ni réaliser l'entretien de l'utilisateur. • ATTENTION ! - Certaines parties de ce produit peuvent devenir très chaudes et provoquer des brûlures.
Page 4 • L’appareil doit être alimenté par l'intermédiaire d'un dispositif à courant différentiel résiduel (DDR) ayant un courant différentiel de fonctionnement assigné ne dépassant pas 30 • L’appareil doit être branché sur un circuit électrique indépendant protégé par un coupe- circuit bipolaire conformément à la norme d'installation électrique NF C 15-100.
Page 5 En ce qui concerne les informations détaillées sur • le raccordement du câble électrique, se référer à la section “RACCORDEMENT ÉLECTRIQUE”. INSTALLATION RECOMMANDATIONS IMPORTANTES A LIRE AVANT L’INSTALLATION - Ne pas placer l’appareil juste en-dessous d’une prise de courant. - Ne pas placer l’appareil dans une pièce humide ou à...
Page 6 chevilles, …) approprié au matériau qui constitue votre mur, ainsi qu’au poids de l’appareil. Respectez le diamètre des vis de fixation indiqué dans la présente notice. - Ne modifiez pas les trous destinés à fixer l’appareil ou son support de fixation sur le mur. - Percez le mur à...
Page 7 FIG 2 INSTALLATION DANS LA SALLE DE BAIN Avertissement: cet appareil doit être installé uniquement dans le volume 2 ou hors volume d’une FR-7...
Page 8: Raccordement Électrique
salle de bain conformément aux exigences de la norme française d’installation électrique NF C15-100. Note: Le schéma ci-dessous est donné uniquement à titre d'exemple. Nous vous suggérons de contacter un électricien professionnel pour toute aide. RACCORDEMENT ÉLECTRIQUE ATTENTION : avant toute intervention, coupez l’électricité...
Page 9: Raccordement Electrique
un courant différentiel de fonctionnement assigné ne dépassant pas 30 mA. - L’appareil ne doit pas être raccordé au fil de terre (fil jaune et vert). RACCORDEMENT ELECTRIQUE Fil bleu ou gris clair connecté à Neutre (230V) Fil marron ou rouge connecté à Phase (230V) Fil noir connecté...
Page 10 ECRAN Fonctions des icônes sur l'écran LCD: Symbole Fonction Mode veille (l’appareil ne fonctionne pas mais est mis sous tension) Mode hors gel (l’appareil maintient la température ambiante à environ 7°C) Mode confort (réglage de la température souhaitée) Mode eco (maintient la tempé rature ECO qui est égale à la température de confort abaissée de 3,5°...
Page 11 Symbole Fonction Veille OK-boost bouton de confirmation ou maintenez pendant 3 secondes pour sélectionner le mode bSt1 / bSt2 ou appuyez brièvement sur sélectionner le mode de fonctionnement : Confort / ECO / Programme ou Fil pilote / Hors-gel Appuyez M en même temps pour afficher le menu de réglage : réglage du minuteur, réglage du mode Programme, Détection de fenêtre, verrouillage du clavier.
Page 12 2） Les modes Programme et Fil pilote s'excluent mutuellement. Quand l’appareil fonctionne dans le mode Programme, appuyez sur le bouton M pendant 3 s pour qu’il bascule du mode Programme au mode Fil pilote. Quand l’appareil fonctionne dans le mode Fil pilote, appuyez sur le bouton M pendant 3 s pour qu’il bascule du mode Fil pilote dans le mode Programme.
Page 13 II. Mode Boost bSt1 / bSt2 Sous tous les autres modes de travail, à l'exception du mode pilote Fil, maintenez le bouton OK- boost enfoncé pendant 3 secondes pour activer ou désactiver le mode boost. En mode boost, la température est automatiquement réglée à 29°C et ne peut pas être ajustée. Appuyez sur +/- pour choisir bSt1 / bSt2.
Page 14 Appuyez sur +/- pour sélectionner le réglage de l'horloge , le réglage du mode Programme , Détection de fenêtre , le réglage du verrouillage clavier L’icône sélectionnée clignote et les autres icônes restent allumées. Appuyez M pour quitter le menu de réglage ou attendez 30 s que l’appareil le quitte automatiquement et retourne à...
Page 15 Les réglages par défaut des programmes P1 à P7 sont les suivants : Appuyez sur +/- pour choisir un programme de P1 à P7 pour le jour 1 (Lundi). Appuyez sur OK- boost pour confirmer et choisir pour le jour suivant. Après avoir terminé le réglage du jour 7 (Dimanche), appuyez sur OK-boost pour confirmer ou attendez 30 s que l'appareil retourne automatiquement à...
Page 16 programme . Ignorez les informations relatives au jour, il suffit de presser le bouton +/- pour sélectionner un programme de P1 à P7, le numéro du programme clignote. Maintenez pressé OK-boost pendant 3 secondes pour dans I’interface de réglage du programme. 1.
Page 17 3. Mode détection de fenêtre Appuyez M pour afficher l’interface du menu de réglage et sélectionnez la fonction de détection de fenêtre avec +/-. Quand clignote, appuyez sur OK-boost pour entrer dans la fonction détection automatique d'aération. Appuyez sur +/- pour choisir “ON” ou “OFF”. Si “ON” est sélectionné, la fonction détection automatique d'aération est activée et l'icône “...
Page 18 V. En cas de coupure de courant Tous les réglages ci-dessus de température, heure, date et programmes restent valides tant que l’alimentation électrique n'est pas coupée. Après une coupure de courant, lors de la remise sous tension, l’appareil repartira sur le mode et la température de consigne sélectionnés avant la coupure de courant.
Page 19 Puissance thermique contrôle thermique manuel de la charge avec nominale thermostat intégré Puissance thermique contrôle thermique manuel de la charge avec minimale (indicative) réception d'informations sur la température de la pièce et/ou extérieure Puissance thermique contrôle thermique électronique de la charge max,c maximale continue avec...
Page 20 HOM’Y SAS Coordonnées GREEN PARK - Bat A, 61 rue de la cimaise, 59650 Villeneuve, d'Ascq, FRANCE contact Exigences d'informations applicables aux dispositifs de chauffage décentralisés électriques Référence(s) du modèle: HJ8EE Caractéristique Symbole Valeur Unité Caractéristique Unité Puissance thermique Type d'apport de chaleur, pour les dispositifs de chauffage décentralisés électriques à...
Page 21: Maintenance
plusieurs options) contrôle de la température de la pièce, avec détecteur de présence contrôle de la température de la pièce, avec détecteur de fenêtre ouverte option contrôle à distance contrôle adaptatif de l'activation limitation de la durée d'activation capteur à globe noir HOM’Y SAS Coordonnées GREEN PARK - Bat A, 61 rue de la cimaise, 59650 Villeneuve, d'Ascq, FRANCE...
Page 22 RECYCLAGE (ELIMINATION DU PRODUIT EN FIN DE VIE) Le pictogramme de la poubelle barrée indique que le produit doit faire l’objet d’un tri. Il doit être recyclé conformément à la réglementation environnementale locale en matière de déchets. En triant les produits portant ce pictogramme, vous contribuez à réduire le volume des déchets incinérés ou enfouis, et à...
Page 23 Instruction Manual KLIO Model no.: HJEE,HJ8EE Original version EN-1...
Page 24: Safety Instructions
SAFETY INSTRUCTIONS PLEASE READ SAFETY INSTRUCTIONS CAREFULLY BEFORE USING THE UNIT. • This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved.
Page 25 • If the power cord is damaged, it must be replaced by the manufacturer, its service agent or similarly qualified persons in order to avoid a hazard. • The appliance should not be placed immediately below a socket. • ： In WARNINGS order avoid...
Page 26: Installation
regularly switched on and off by the electricity supplier. • The heater must be installed so that switches and other control devices can not be touched by a person in the bath or shower. • A means of disconnection from the power supply having a contact opening distance of all poles must be included in the fixed wiring in accordance with the installation requirements.
Page 27 below. - Choose screws and plugs suitable for the wall material and weight of the unit. RECOMMENDATIONS FOR WALL MOUNTING - Do not make any changes to the unit or its mounting bracket on the wall! - Before installing the device, check the condition of the wall on which it will be fixed: the wall must be in good condition, it must not show any damage (cracks, sagging, humidity, ...).
Page 28 spacer bar and bolt as shown in figure 2. - Tighten each fixing and then offer up the towel rail to the wall and mark off the fixing holes for the holes on each fixing point, taking care to make the rail squarely aligned on the wall.
Page 29 FIG 2 INSTALLATION IN THE BATHROOM Warning: this product shall be used in volume 2 and out of volume only according to the national wiring rules (For France NF C 15-100) Note: The drawing is for reference only . We suggest that you contact a professional electrician for assistance.
Page 30: Electrical Connection
ELECTRICAL CONNECTION CAUTION: Before working, turn off the electricity at the main circuit breaker. - The installation must be carried out in the rules of the art and meet the standards in force in the country (NF C 15-100 in France). - The unit must be connected to a standard wall box placed at least 60 cm from the floor.
Page 31 use in case of control by pilot wire box) WARNING! (Do not connect the black wire to the ground). - In the absence of pilot wire, insulate the bare end of the black wire to prevent electrical contact with the other wires or ground.
Page 32: Operation
COTROL PANEL Symbol Function Standby Confirm button OK-boost Hold 3 seconds to select bSt1/bSt2 mode or short press to select from Modes below: Comfort Mode ECO Mode PRG mode/ pilot mode Mode Anti-freeze Press M to enter the settings menu: time setting / program modes setting / window detection function / Keyboard lock Set the time, day of the week, the temperature mode.
Page 33 1. Program modes and Fil pilote are mutually exclusive. When the appliance is working on Program mode, press and hold M button for 3 seconds, the appliance will shift from Program mode to Fil pilote mode. When the appliance is working on Fil pilote mode, press and hold M button for 3 seconds, the appliance will shift from Fil pilote mode to Program mode.
Page 34 II. Boost mode bSt1/bSt2 Under all other operating modes except Fil pilote mode, press and hold OK-boost button for 3 seconds to activate or inactivate the boost mode. Under boost mode, the temperature is automatically set at 29℃and cannot be adjusted. Press +/- to choose from bSt1 / bSt2. Short press OK-boost to confirm and activate boost mode, or you can short press M to exit otherwise after 30 seconds it will automatically exit and go back to previous working interface.
Page 35 1. Time setting Press M to enter setting menu interface, and + / - to choose time setting . When the time dsiplay is flashing, press OK-boost to start time setting. Press to adjust the hour 00-23. + / - Press OK-boost to confirm hour setting and move to minute setting 00-59.
Page 36 Press to choose from P1 to P7 for day 1 (Monday). Press OK-boost to confirm previous + / - setting and enter setting for next day. After setting of last day, press OK-boost to confirm or after 30 seconds, it will automatically save and go back to working interface. Day of week Pre-set 24-hour program P1-P7...
Page 37 Hour 2. After setting of 24 hours, press + / -, or OK-boost , it will automatically save and go back to previous setting interface. - For example, if you enter the P1 setting from below interface (day 1, P1), it will go back to below interface (day 1, P1) after you finish P1 24-hour setting.
Page 38 Note: the window detector function is not available under anti-freeze mode and boost mode. 4. Keyboard lock setting Press to enter setting menu interface, and + / - to choose keyboard lock icon , press OK- boost to activate the keyboard lock function and go back to working interface.
Page 39: Technical Characteristics
TECHNICAL CHARACTERISTICS HJEE HJ8EE Model / Ref Nominal voltage 230 V ~ 230 V ~ Rated frequency 50 Hz 50 Hz Nominal power 500 W 750 W Class IP24 IP24 Pilot wire 6 orders 6 orders Information requirements for electric local space heaters Model identifier(s): HJEE Item Symbol...
Page 40 plus week timer Other control options (multiple selections possible) room temperature control, with presence detection room temperature control, with open window detection with distance control option with adaptive start control with working time limitation with black bulb sensor HOM’Y SAS Contact details GREEN PARK - Bat A, 61 rue de la cimaise, 59650 Villeneuve, d'Ascq, FRANCE Model identifier(s): HJ8EE...
Page 41: In Case Of Problems
with mechanic thermostat room temperature control with electronic room temperature control electronic room temperature control plus day timer electronic room temperature control plus week timer Other control options (multiple selections possible) room temperature control, with presence detection room temperature control, with open window detection with distance control option with adaptive start control...
Page 42: Environmental Protection
and wait until it is completely cooled. 2. Use a damp cloth to clean the housing of the device. 3. Clean grilles and air outlet regularly. Never immerse the appliance in water or allow water to enter the appliance. ENVIRONMENTAL PROTECTION This symbol is known as the 'Crossed-out Wheelie Bin Symbol'.
