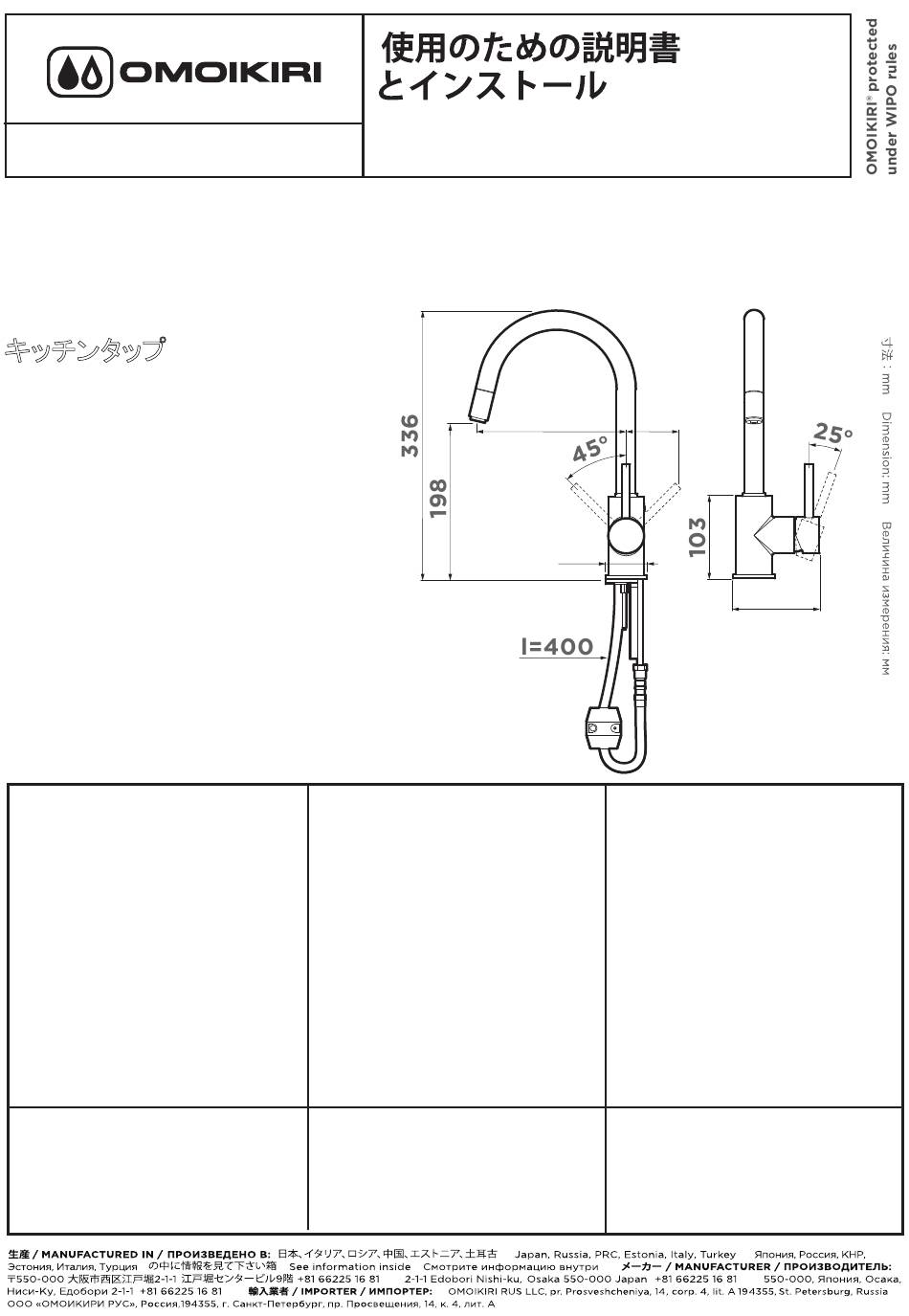

SHINAGAWA-S
キッチンタップ
Kitchen tap
Смеситель для кухни
JP
セット内容:
フレキシブルホース(2個), ボヂィ, 固定
部 (2個), 重量, 逆止弁, ジャンクリング,
逆止弁。
取り付け: 高品質の真鍮。
メーカーは、事前の通知なしに建設を改
善する権利を有します。
Operating and installation manual
Инструкция по эксплуатации и монтажу
EN
Сonfiguration:
flexible hose (2 pcs.), body,
fixing item (2 pcs.), weight,
backflow barrier, o-ring,
fastening
nut.
Material:
high quality brass.
Manufacturer reserves the right
to improve the construction
without advance noti cation.
186
76
52
RU
Комплектация:
гибкий шланг (2 шт.), корпус
смесителя, установочный
крепеж (2 шт.), груз, обратный
клапан, кольцевое уплотнение,
крепежная гайка.
Материал:
высококачественная латунь.
Производитель оставляет
за собой право вносить
изменения в конструкцию
без предварительного
информирования.
105
