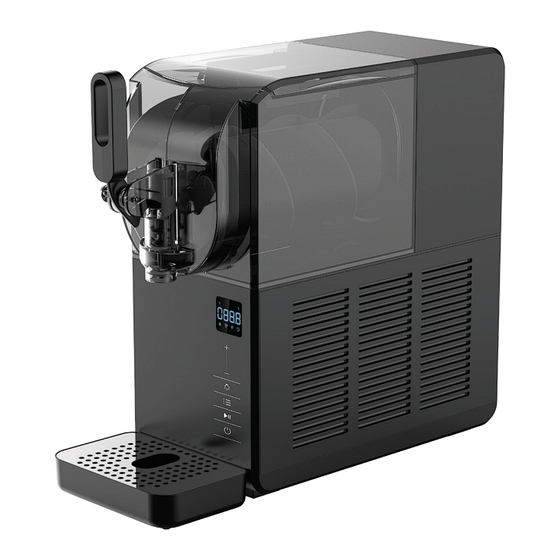

salling 10754796 Instruction Manual

Frozen drink maker
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
INSTRUCTION MANUAL
FROZEN DRINK MAKER
10754796

Advertisement

loading
Need help?

Need help?

Do you have a question about the 10754796 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for salling 10754796

Summary of Contents for salling 10754796

  • Page 1 INSTRUCTION MANUAL FROZEN DRINK MAKER 10754796...

  • Page 2: Generelle Sikkerhedsforanstaltninger

    INTRODUKTION Mange tak fordi du har valgt et produkt fra Salling. Dermed har du erhvervet et kvalitetsprodukt som opfylder alle gældende krav til præstation og sikkerhedsstandarder i EU. For at sikre en korrekt behandling og en lang levetid anbefaler vi, at du overholder nedenstående anvisninger.
  • Page 3 den altid holdes under opsyn. • Børn må ikke lege med produktet. • Produktet kan indeholde skarpe dele og bør derfor opbevares utilgængeligt for børn. • Brug kun tilbehør, der følger med produktet eller er anbefalet af producenten. • Produktet må ikke bruges af personer med nedsat følsomhed, fysiske eller mentale handicap, eller personer, som ikke er i stand til at betjene produktet, medmindre de overvåges eller instrueres i brugen af en person, som er ansvarlig for deres sikkerhed.

  • Page 4: Bortskaffelse Af Produktet

    BORTSKAFFELSE AF PRODUKTET Brugte produkter må ikke smides i husholdningsaffaldet. Iht. lovforskrifterne skal det udtjente produkt bortskaffes på ordentlig vis. Derved genanvendes de brugbare materialer, og miljøet skånes. Nærmere informationer fås hos den ansvarlige kommunale myndighed eller det lokale bortskaffelsesfirma. Produktet er forsynet med følgende logo:...
  • Page 5 VIGTIGE MEDDELELSER Følg altid grundlæggende sikkerhedsanvisninger for at reducere faren for brand, elektrisk stød og/eller personskade, når du bruger elektriske apparater, herunder: 1. Læs alle vejledninger, før du bruger apparatet. 2. Fjern al emballage, og kontrollér omhyggeligt din maskine til frosne drikke for at sikre, at den er i god stand, og at den og strømkablet samt stikket ikke er beskadiget.
  • Page 6 • Rengør vandbeholderne, hvis de ikke har været brugt i 48 timer. Skyl vandbeholderen • Hvis maskinen til frosne drikke er tom i en længere periode, skal du slukke maskinen, afrime, rengøre og tørre den samt lade låget stå åben for at forhindre dannelse af mug i vandbeholderen.
  • Page 7 PRODUKTVEJLEDNING 1)BESKRIVELSE 1. Venstre dæksel til opfyldningsbeholder 2. Låg til opfyldningsbeholder 3. Miksningsspade 4. Mikrokontakt 5. Tætningsring 6. LED-lys 7. Højre dæksel til opfyldningsbeholder 8. Håndtag 9. Opfyldningsbeholder 10. Hus 11. Drypbakke 12. Kontrolpanel 13. Bund 2)KONTROLPANEL 1. Display 2. Knap til forøgelse af temperatur 3.
  • Page 8 SÅDAN LAVER DU SLUSHICE BEMÆRK: Vask og tør alle dele, der kommer i kontakt med væske, herunder køle cylinder, opfyldningsbeholder, miksningsspade osv., grundigt før brugen. Sørg for, at stikket til strømkablet er trukket ud af stikkontakten før rengøringen. Stil apparatet på en flad, jævn overflade, når du bruger det, for at sikre, at kompressoren i apparatet fungerer korrekt.
  • Page 9 INGREDIENSER – VIGTIGT DET ER MEGET VIGTIGT, AT DU ER SÆRLIGT OPMÆRKSOM PÅ MÆNGDEN AF VAND OG SLUSHICE-BLANDINGEN. DU MÅ KUN BRUGE EN RIGTIG SLUSHICE-BLANDING, OG DU SKAL FØLGE ANVISNINGERNE OM MIKSNINGSFORHOLDET PÅ MÆRKATEN. HVIS DU LAVER DIN EGEN SLUSHICE-BLANDING SKAL DU VÆRE SÆRLIGT OPMÆRKSOM PÅ SUKKERINDHOLDET I BLANDINGEN.
  • Page 10 b. Programmet SLUSHICE Tryk på knappen til indstillinger , vælg menuen på displayet, åbn programmet SLUSHICE, tryk kort på knappen til temperaturjustering for at justere den ønskede temperatur, justér temperaturintervallet i programmet Slushice fra -1,9 ºC til -4,5 ºC, og tryk derefter på knappen Start/pause. Apparatet starter. KONSISTENSEN AF SLUSHICEN AFHÆNGER AF FORBRUGERNES PRÆFERENCER.
  • Page 11 har været aktiveret i fire timer, afslutter apparatet programmet og åbner menuskærmen. Hvis apparatet ikke betjenes i løbet af 10 minutter, aktiverer apparatet standbytilstanden, og displayet viser ----. TIPS 1. Ingredienserne må ikke overstige det maksimale niveau for vandmængde for at undgå forøget miksningsbelastning og overløb efter udvidelsen af ingredienserne.
  • Page 12 3. Fjern miksningsspaden fra køle cylinderen (som vist i fig. 6), og fjern derefter tætningsringen fra bunden af påfyldningsbeholderen (som vist i fig. 7). Fig.6 Fig.7 4. Tryk og hold på låsen på låget til påfyldningsbeholderen (som vist i fig. 8), og fjern venstre og højre dæksel til påfyldningsbeholderen (som vist i fig.
  • Page 13 6. Løft drypbakken opad (som vist i fig. 11). Fig.11 Rengøring Ingen dele af apparatet kan lægges i opvaskemaskine. 1. Klargør ca. 8 l varmt vand (ca. 45-60 grader) og et rensemiddel i en balje. Følg omhyggeligt producentens anvisninger for at undgå at beskadige delene, der skal rengøres, på...
  • Page 14 2. Sæt vandbakken ned i holderen (som vist i fig. 14). Fig.14 3. Saml udløbshanen i den omvendte rækkefølge af adskillelsen (som vist i fig. 15). Fig.15 4. Sæt tætningsringen på frysebeholderen på det bagerste sæde. Du skal være opmærksom på, at siden med den store diameter skal vende mod bagvæggen, og positionen, som stikker ud, skal flugte med den øverste midte så...
  • Page 15 5. Miksningsspaden monteres på køle cylinderen, og miksningsakslen føres gennem akselhullet (som vist i fig. 17). Fig.17 6. Flugt den samlede enhed til påfyldningsbeholder med revnen i kabinettet, og skub den mod bagvæggen. Den korrekte måde er at skubbe vandbeholderen i nederste venstre og højre hjørne på...

  • Page 16: Tekniske Data

    Omrøringsmotoren er kørt Display viser E3 til reparation det sted, hvor fast produktet er købt. TEKNISKE DATA PRODUCENT Artikelnr. 10754796 Epiq ApS 220-240V~, 50/60Hz Krøyer Kielbergs Vej 3, 3. th 240 Watt 8660 Skanderborg, Danmark www.epiq.dk Beskyttelse mod elektriske stød: I Klimatype: N/SN/ST/T Vi tager forbehold for trykfejl.

  • Page 17: General Safety Instructions

    INTRODUCTION Thank you for choosing a product from Salling. You have acquired a quality product which meets all applicable performance and safety standards in the EU. In order to ensure proper treatment and a long product life, we recommend that you comply with the instructions below.

  • Page 18: Cord And Plug

    out of reach of children. • Only use the accessories that come with the product or that are recommended by the manufacturer. • The product must not be used by people with reduced sensitivity, physical or mental disability, or people who are not able to operate the product unless they are supervised or instructed by a person responsible for their safety.
  • Page 19 properly so that the materials can be recycled in an environmentally friendly manner. Further information is available from the responsible local authority or local disposal company. The product is equipped with the following logo:...

  • Page 20: Important Notices

    IMPORTANT NOTICES When using an electrical appliance, basic safety precautions should always be followed to reduce the risk of fire, electric shock, and/or injury, including the following: 1. Read all instructions before using. 2. Remove all packing material and carefully check your Frozen Drink Maker to ensure it is in good condition and that there is no damage to the ice maker or power cord and plug.
  • Page 21 • If the Frozen Drink Maker is left empty for long period of time, switch off, defrost, clean, dry, and leave the lid open to prevent mould inside the watertank. Caution: risk of fire / Flammable materials The refrigerant isobutene (R290) is contained within the refrigerant circuit of the appliance, a natural gas with a high level of environmental compatibility, which is nevertheless flammable.

  • Page 22: Product Instruction

    PRODUCT INSTRUCTION 1)STRUCTURE 1. Charging barrel left cover 2. Charging barrel cover 3. Mixing blade 4. Micros witch 5. Sealing ring 6. LED light 7. Charging barrel right cover 8. Handle 9. Loading barrel 10. Housing 11. Water pan 12. Control panel 13.
  • Page 23 HOW TO MAKE SLUSH ICE NOTE: Before use, please thoroughly wash and wipe off all components that come into contact with liquid, including evaporator, loading barrel, mixing blade, etc. Before cleaning, it is necessary to ensure that the power cord plug is disconnected from the socket.

  • Page 24: Operation

    INGREDIENTS – IMPORTANT IT IS EXTREMELY IMPORTANT THAT YOU PAY HIGH ATTENTION TO THE AMOUNT OF WATER AND SLUSH ICE MIX. IT IS ONLY ALLOWED TO USE REAL SLUSH ICE MIXTURE AND FOLLOW THE INSTRUCTIONS FOR MIX RATIO DESCRIBED ON THE LABEL. IF MAKING YOUR OWN SLISH ICE MIX PLEASE PAY HIGH ATTENTION TO THE SUGAR CONTENT IN THE MIXTURE.

  • Page 25: Protection Function

    b. SLUSH ICE mode Touch the settings button , select the menu on the display screen, enter SLUSH ICE MODE , short press the temperature adjustment button to adjust the desired temperature, adjust the temperature range in sorbet mode from -1.9 °C to -4.5 °C, then press the start/pause button, and the whole machine will start working.
  • Page 26 the menu screen. If no operation is performed within 10 minutes, the machine enters the standby mode, and ---- is displayed. TIPS 1. In order to avoid increased mixing load and overflow after ingredients expansion, the ingredients should not exceed the maximum capacity water level. For accurate temperature control and normal operation, the ingredients needs to be added to the minimum capacity water level (see Figure 2).
  • Page 27 3. Remove the mixing blade from the evaporator (as shown in Figure 6), and then remove the sealing ring of the loading barrel from the base (as shown in Figure 7). Fig.6 Fig.7 4. Press and hold the buckle of the barrel cover (as shown in Figure 8), and remove the left and right covers of the barrel (as shown in Figure 9).
  • Page 28 6. Remove the water tray upwards (as shown in Figure 11). Fig.11 Cleaning Do not clean any parts of the machine in the dishwasher. 1. Prepare approximately 8L of hot water (approximately 45-60 degrees) and a specific cleaning agent in a basin, carefully following the manufacturer’s instructions to avoid damaging the components to be cleaned due to excessive concentration of the cleaning agent.
  • Page 29 2. Insert the drain tray downwards into the drain tray holder (as shown in Figure 14). Fig.14 3. Reassemble the discharge faucet in the opposite order of disassembly (as shown in Figure 15). Fig.15 4. Install the sealing ring of the refrigeration barrel onto the rear seat, taking note that the larger diameter side is against the rear wall, and the protruding position should be aligned with the upper middle as much as possible (as shown in Figure 16).

  • Page 30: Maintenance

    5. The mixing blade are installed on the evaporator, and the shaft hole passes through the mixing shaft (as shown in Figure 17). Fig.17 6. Align the assembled loading barrel component with the box sliding groove and push it towards the rear wall. The correct operation is to push the water tank component at the bottom left and right corners of the loading barrel, which is more convenient (as shown in Figure 18), ensuring that it is completely installed on the sealing ring, and that its lower hook is effectively stuck inside the box (as shown in Figure 19).

  • Page 31: Troubleshooting

    The product must be returned for Display E3 Mixing motor stuck repair at the place of purchase. TECHNICAL DATA PRODUCER Article No. 10754796 Epiq ApS 220-240V~, 50/60Hz Krøyer Kielbergs Vej 3, 3. th 240 Watt 8660 Skanderborg, Denmark www.epiq.dk...
