YATO YT-09632 Original Instructions Manual

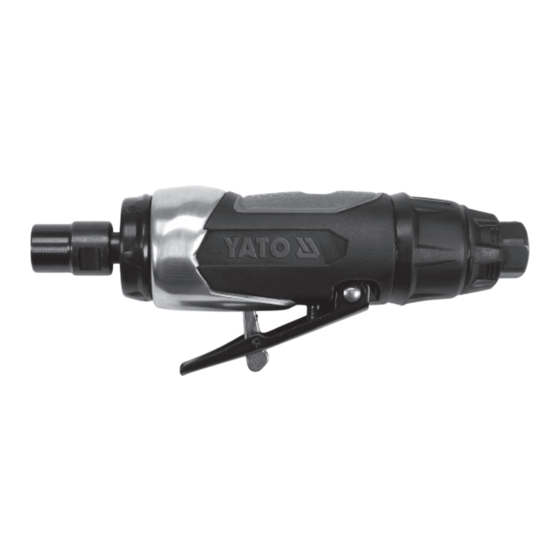

Pneumatic grinder
Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 11

Quick Links

Download this manual
PL
SZLIFIERKA PNEUMATYCZNA
EN
PNEUMATIC GRINDER
DRUCKLUFT - SCHLEIFMASCHINE
DE
ПНЕВМАТИЧЕСКАЯ ШЛИФОВАЛЬНАЯ МАШИНА
RU
ПНЕВМАТИЧНА ШЛІФУВАЛЬНА МАШИНА
UA
LT
PNEUMATINIS ŠLIFUOKLIS
LV
PNEIMATISKĀ SLĪPMAŠĪNA
PNEUMATICKÁ BRUSKA
CZ
PNEUMATICKÁ BRÚSKA
SK
PNEUMATIKUS CSISZOLÓGÉP
HU
RO
POLIOZOR PNEUMATIC
ES
MAQUINA DE PULIR NEUMATICA
MEULEUSE PNEUMATIQUE
FR
SMERIGLIATRICE PNEUMATICA
IT
PNEUMATISCHE SLIJPMACHINE
NL
ΠΝΕΥΜΑΤΙΚΟ ΤΡΙΒΕΙΟ
GR

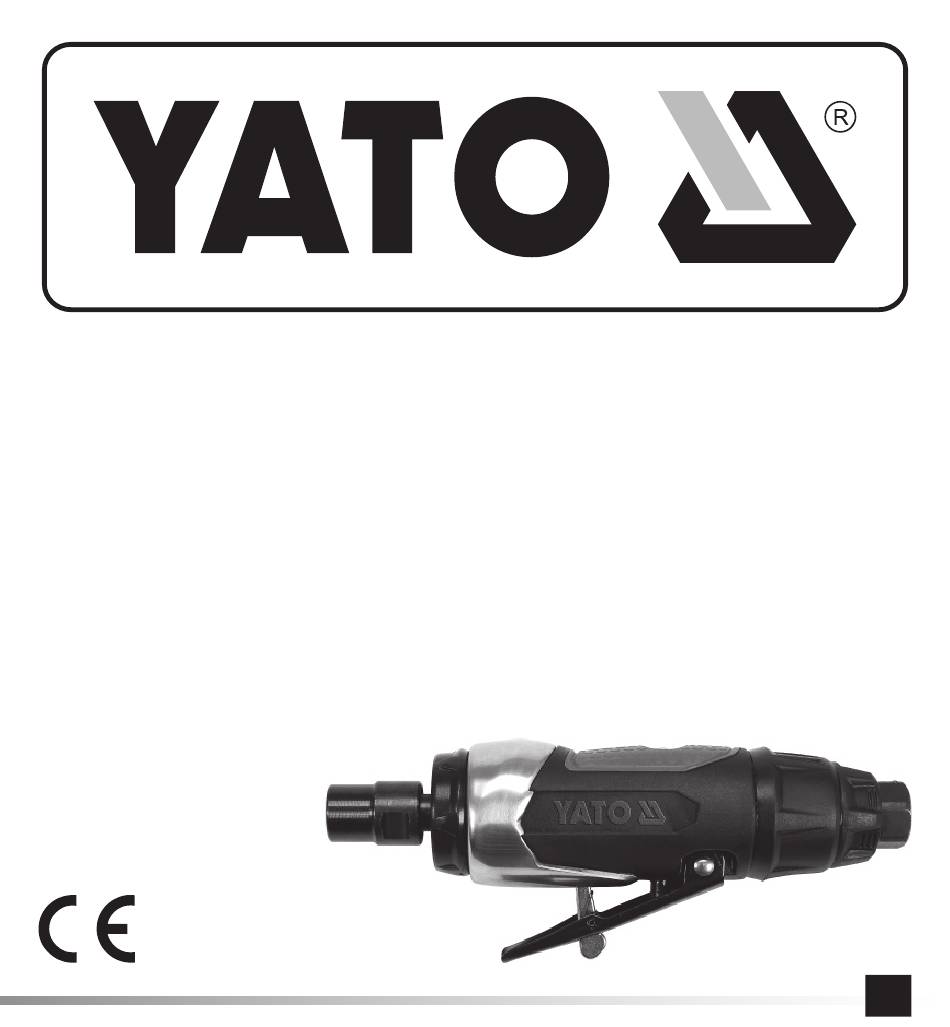

I N S T R U K C J A
O R Y G I N A L N A
YT-09632
1
