Fnirsi NVS-20 User Manual

Fnirsi NVS-20 User Manual

4k digital night vision device
Hide thumbs Also See for NVS-20:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
NVS-20
4K数码
夜视仪使用说明书
4K Digital Night Vision device User Manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NVS-20 and is the answer not in the manual?

Questions and answers

Related Manuals for Fnirsi NVS-20

Summary of Contents for Fnirsi NVS-20

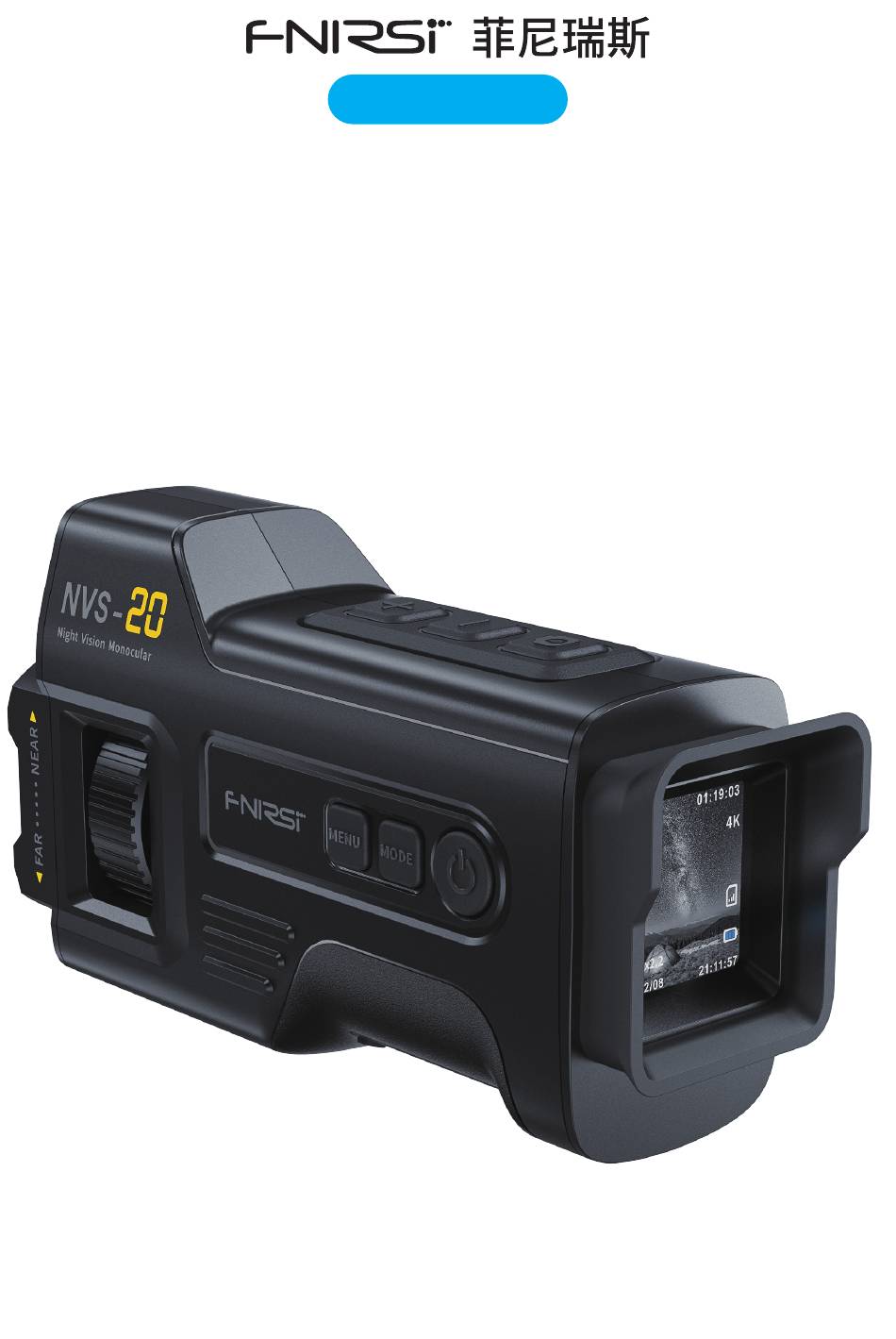

  • Page 1 NVS-20 4K数码 夜视仪使用说明书 4K Digital Night Vision device User Manual...
  • Page 3 目 录...
  • Page 4 CATALOG...
  • Page 5 СОДЕРЖАНИЕ...
  • Page 6 ÍNDICE...
  • Page 7 用户须知 ●本手册详细介绍了产品的使用方法和注意事项， 请仔细阅读本手册按 说明规范使用本产品， 以便发挥产品的最佳性能。 ●不要在易燃、 易爆的环境中使用仪器。 ●仪器更换的废旧电池和报废的仪器不可与生活垃圾一同处理， 请按国 家或者当地的相关法律规定处理。 ●仪器出现任何的质量问题， 或对使用仪器有任何疑问时， 请及时联系我 们， 我们将第一时间为您解决。 一、 产品介绍 本产品是一款用于漆黑或微弱光线下观察物体的夜视仪， 弱光观察距离 无限远， 漆黑环境下可达300米。 具有USB接口和TF卡槽， 支持固件更新 及拍摄存储。 功能齐全， 本产品可以在白天和黑夜正常使用， 具有拍照、 摄 像、 回放等功能， 电子变倍最高6倍。 本产品是人类黑夜视觉延伸的最佳辅 助工具。 二、 注意事项 ●应保存在干净干燥的地方， 避免镜片受， 避免重压、 机械损坏、 潮湿。 ●尽量避免雨水雾气、...
  • Page 8 三、 机器元件说明 上调键/ 下调键/ 拍照/ 红外灯加键/ 红外灯减键/ 录像/ 电子放大键 电子缩小键 回放 红外 补光灯 菜单 功能模式 电源开关 镜头 物镜调焦拨轮 USB、 TF， 复位孔接口 屏幕 手腕带孔 三角架固定接口 电池仓...
  • Page 9 四、 界面说明 录制时间 模式 循环录像时间 分辨率 曝光等级 TF卡状态 红外灯等级 电量 电子倍焦倍数 系统时间 五、 按键说明 按键 按键方式 功能 短按 红外灯亮度补偿+/方向键下 长按 电子倍焦倍数+ 短按 红外灯亮度补偿-/方向键上 长按 电子倍焦倍数-...
  • Page 10 按键 按键方式 功能 短按 拍照/录像/回放开始 MODE 短按 拍照/录像/回放模式切换 MENU 短按 菜单/返回 短按 熄屏 长按 开机/关机 六、 操作说明 安装电池 将一节18650规格的电池放入机器的电池仓位置， 注意电池仓的 “+” ， “ -” 极 性标识， 装好后盖上电池盖， 然后长按开机键开机， 如果屏幕正常显示工 作， 如果不能正常开机， 请检查电池有没有装反以及电池电量是否充足。 注意 使用非机器原装18650电池， 机器电池电量检测可能不准确！ 景物观察 开机后， 每短按一下 按键， 会在录像、 拍照、 回放这个三种模式中循 环，...
  • Page 11 ●如亮度充足画面不清晰可以通过镜头拨轮调节焦距， 使画面清晰， 调至 最清楚的页面后， 也可以长按 、 调节倍焦的倍率。 注意 不要让任何物体遮挡红外补光灯区域! 七、 菜单说明 短按 按键在不同的模式下会显示不同模式的菜单和系统设置， 短 按依次切换， 具体菜单如下表： 4K （3840*2160） /2K （2560*1440） /1080FHD （1920*1080） / 录像分辨率 720P （1280*720） /VGA （640*480） /QVGA （320*240） 循环录影 关/1分钟/2分钟/3分钟/5分钟/10分钟 录像菜单 关、 开 运动检测 关、 开 日期标签 关、 开 删除...
  • Page 12 36MP/32MP/30MP/24MP/20MP/16MP/ 分辨率 12MP/10MP/8MP/5MP/3MP/VGA 图像质量 优质/标准/经济 锐度 强烈、 标准、 柔和 白平衡 自动、 日光、 阴天、 钨丝灯、 荧光灯 拍照菜单 防手震 关/开 快速预览 关/2秒/5秒 日期标签 关/日期/日期时间 自动/100/200/400/800 日期/时间 YY/MM/DD 00:00:00 自动关机 关/1分钟/2分钟/3分钟/5分钟/10分钟 中文/繁体/英文/日本语/意大利语/ 语言设置 法语/德语/俄语/西班牙语/葡萄牙语 LCD亮度调节 高中低三档 光源频率 50HZ/60HZ 系统设置 曝光补偿 +1/3 +0.0 -1/3 -2/3 -1.0 -4/3 -5/3 -2.0 屏幕保护...
  • Page 13 八、 基本参数 工作电压 3.7V 18650电池 充电 5V/1A TYPEC充电 屏幕 1.54高清ips 工作温度 -5~40℃ 工作湿度 0-80% 尺寸 152x42x82mm 重量 ≈240g 九、 光学性能 电子变焦 6倍 物镜口径 25mm 弱光观察距离 2m-∞ 无光全黑观察距离 300m(最大)
  • Page 14 十、 生产信息 产品名称： 4K数码夜视仪 品牌/型号： NVS-20 服务电话： 0755-28020752 生产商： 深圳市菲尼瑞斯科技有限公司 网址： www.fnirsi.cn 地址： 广东省深圳市龙华区大浪街道伟达工业园C栋西边8楼 执行标准： GJB851-1990...

  • Page 15: Notice To Users

    Please dispose of them in accordance with relevant national or local laws and regulations. ●If there are any quality issues with the device or if you have any questions about using the device, please contact “FNIRSI” online customer service and we will solve it promptly. 1.Product Introduction This device is a night vision instrument used for observing objects in pitch black or weak light.
  • Page 16 3.Device structure Introduction Up button/ Taking/ Down button/ Infrared light up button/ Recording/ infrared light down button/ Electronic amplification button、 Playback electronic zoom out button Infrared fill light Menu、 Functional modes、 Power switch Lenses Objective lens USB, TF, reset port interface focusing wheel Screens Wrist...

  • Page 17: Panel Introduction

    4.Panel Introduction Recording time Mode Loop Resolution recording time Exposure level TF card state Infrared light level Electricity level Electronic magnification System time 5.Buttons & Functions Introduction Operating Button Function mode Infrared light brightness Short press compensation+/up direction key Long press Electronic magnification+ Infrared light brightness Short press...
  • Page 18 Operating Button Function mode Short press Start of photo/video/playback Switching between photo/ MODE Short press video/playback modes MENU Short press Menu/Return Short press Screen extinction Long press Power on/OFF 6.Operating instructions Installing the battery Place a 18650 specification battery in the battery compartment of the device, pay attention to the "+"...

  • Page 19: Menu Description

    ● First check if the brightness is sufficient, short pressing 、 adjust the infrared fill brightness if in the dark. ● If the brightness is sufficient but the image is not clear, you can adjust the foot pitch through the lens wheel to make the image clear. After adjusting to the clearest page, you can also long press 、...
  • Page 20 36MP/32MP/30MP/24MP/20MP/16MP/12MP/10MP/ Resolution 8MP/5MP/3MP/VGA Image quality High quality/standard/ordinary Sharpness Strong、 Standard、 Soft White balance Automatic、 daylight、 cloudy、 tungsten filament、 fluorescent Camera Menu Anti-shake OFF/ON Quick preview OFF /2 seconds/5 seconds Date label OFF /Date/Date Time Auto、 100、 200、 400、 800 Date/Time YY/MM/DD 00:00:00 Automatic OFF/1minute/2minutes/3minutes/5 minutes/10 minutes...

  • Page 21: Basic Parameters

    8.Basic Parameters Voltage 3.7V 18650 battery Charging 5V/1A TYPEC Screen 1.54 high-definition IPS Temperature -5~40℃ Humidity 0-80% Size 152x42x82mm Weight ≈ 240g 9.Optical Performance Electronic zoom Objective lens aperture 25mm Weak light observation distance 2m-∞ Observation distance of all black without light 300m(max)
  • Page 22 10.Contact us Any FNIRSI's users with any questions who comes to contact us will have our promise to get a satisfactory solution +an extra 6 months warranty to thanks for your support! By the way, we have created an interesting community, welcome to contact FNIRSI staff...
  • Page 23 бытовыми отходами. Пожалуйста сдайте их в ближайший пункт приема использованных аккумуляторов для дальнейшей утилизации. ●В случаи возникновения проблем с качеством либо у вас имеются вопросы по его использованию, пожалуйста, свяжитесь со службой поддержки клиентов FNIRSI, и мы с радостью поможем их решить. 1. Описание устройства Данное оборудование...
  • Page 24 3.Описание элементов управления Кнопка Кнопка Съемка / «Вверх» «Вниз» Запись Воспроизведение Инфракрасная подсветка Выключатель питания Колесико Объективы Порт USB, карты памяти, сброс настроек фокусировки объектива Экран Отверстие Отсек Отверстие для ремешка для батареи для штатива на запястье...
  • Page 25 4.Описание элементов экрана Пиктограмма текущего Пиктограмма режима работы времени записи Пиктограмма Пиктограмма циклической выбранного записи разрешения Величина Пиктограмма экспозиции установленной Пиктограмма карты памяти включения инфракрасной Пиктограмма подсветки уровня заряда батареи Пиктограмма цифрового увеличения. Кратность Текущее время 5.Функциональное назначение клавиш Рабочий Функция...
  • Page 26 Рабочий Кнопка Функция режим Короткое Сделать фото\ Начать запись\ нажатие Воспроизведение Короткое Переключение режимов MODE нажатие Фото/Видео/Воспроизведение Короткое MENU Меню/Возврат нажатие Короткое Отключение экрана нажатие Длинное Включение\Выключение нажатие устройства 6.Инструкция по эксплуатации прибора Установка элементов питания Поместите батарею стандарта 18650 в батарейный отсек устройства, обратите...
  • Page 27 ●Проверьте, является ли яркость инфракрасной подсветки достаточной/избыточной, коротким нажатием на кнопки либо для ее регулировки в зависимости от ваших предпочтений. ●Если получаемое вами изображение является достаточно ярким, но по-прежнему остается не четким, тогда вы можете отрегулировать фокусировку объектива с помощью колесика. После настройки четкой картинки...
  • Page 28 Разрешение 36MP/32MP/30MP/24MP/20MP/16MP/ качества фотографии 12MP/10MP/8MP/5MP/3MP/VGA Качество Высокое качество/стандарт/обычный изображения Четкость Сильно, Стандарт, Мягко Автоматически, дневной свет, Баланс белого облачно, вольфрам, флуоресцентный Меню фото Защита от тряски Вкл, Выкл Быстрый просмотр Выкл, 2 сек. / 5 cet/ Метка даты Выкл / Только дата / Дата и время Параметры...

  • Page 29: Основные Параметры

    8.Основные параметры Напряжение питания 3.7В батарея типа 18650 Параметры зарядки 5В/1A TYPE-C Экран 1.54" IPS дисплей высокой четкости Температура эксплуатации -5~40℃ Относительная влажность 0-80% Размеры 152x42x82мм Вес ~240г. 9.Оптические характеристики Цифровое увеличение крат. Световой диаметр объектива 25 мм Расстояние наблюдения при слабом освещении 2 м...

  • Page 30: Контактная Информация

    10.Контактная информация Все владельцы устройств FNIRSI у которых возникли любые вопросы по их использованию, и которые обратятся к нам, получат гарантированную поддержку с нашей стороны для разрешения ваших вопросов по нашим продуктам. В дополнение мы продлим вашу текущую гарантию на...

  • Page 31: Introdução Ao Produto

    ●Se ocorrerem problemas de qualidade com o dispositivo ou se tiver alguma dúvida sobre o seu uso, entre em contato com o serviço de apoio ao cliente online "FNIRSI", e resolveremos a questão o mais rápido possível. 1.Introdução ao Produto Este dispositivo é...
  • Page 32 3.Introdução à Estrutura do Dispositivo Tirar / Botão para cima / Botão para baixo /Botão de luz Gravar / Botão de luz infravermelha para cima / infravermelha para baixo / Botão Reproduzir Botão de ampliação eletrônica de zoom eletrônico para fora Luz infravermelha de preenchimento Interruptor de...
  • Page 33 4.Introdução ao Painel Tempo de gravação Modo Tempo de Resolução gravação em loop Nível de exposição Estado do cartão TF Nível de luz infravermelha Nível de bateria Nível de foco eletrônico hora do sistema 5.Introdução dos Botões & Funções Modo Botão Função operacional...

  • Page 34: Instruções De Utilização

    Modo Botão Função operacional Pressão Curta Início de Foto/Vídeo/Reprodução Alternância entre Modos de MODE Pressão Curta Foto/Vídeo/Reprodução MENU Pressão Curta Menu/Retorno Pressão Curta Extinção do Ecrã Pressão Longa Ligar/Desligar 6.Instruções de Utilização Instalar a bateria Coloque uma bateria 18650 conforme as especificações no compartimento de bateria do dispositivo.

  • Page 35: Descrição Do Menu

    ●Primeiro, verifique se a luminosidade é suficiente, como pressionar rapidamente para ajustar o brilho do preenchi- mento infravermelho no escuro. ●Se a luminosidade for suficiente e a imagem ainda não estiver clara, você pode ajustar o foco através da roda da lente para tornar a imagem nítida.
  • Page 36 36MP/32MP/30MP/24MP/20MP/16MP/12MP/10MP/ Resolução 8MP/5MP/3MP/VGA Qualidade Alta qualidade / standard / normal da imagem Nitidez Forte, Standard, Suave Automático, Luz do Dia, Nublado, Filamento de Balanço de Branco Tungstênio, Fluorescente Menu da Câmara Anti Vibração Ligado, Desligado Previsualização Desligado, 2 segundos, 5, segundos Rápida Etiqueta Ligado, Desligado...
  • Page 37 8.Parâmetros básicos Voltagem Bateria 3.7V 18650 Carga 5V/1A Typo-C Ecrâ 1.54 IPS de Alta Definição Temperatura -5~40℃ Humidade 0-80% Tamanho 152x42x82mm Peso ≈ 240g 9.Performance Ótica Ampliação eletrónica Abertura da lente objetiva 25mm Distância de observação com pouca luz 2m-∞ Distância de observação completa no escuro 300m(max)
  • Page 38 + uma Garantia Extra de 6 meses como apreciação do seu suporte! Já agora, criámos uma comunidade interessante, por isso, convida- mos-vos a entrar em contacto com a equipa da FNIRSI para se juntarem à nossa comunidade. Shenzhen FNIRSI Technology Co.,LTD.
  • Page 40 下载用户手册&应用软件 Download User manual&APP&Software...
