Audiocenter Artist T88 User Manual

Audio matrix
Hide thumbs Also See for Artist T88:
Table of Contents

Advertisement

Quick Links

Download this manual

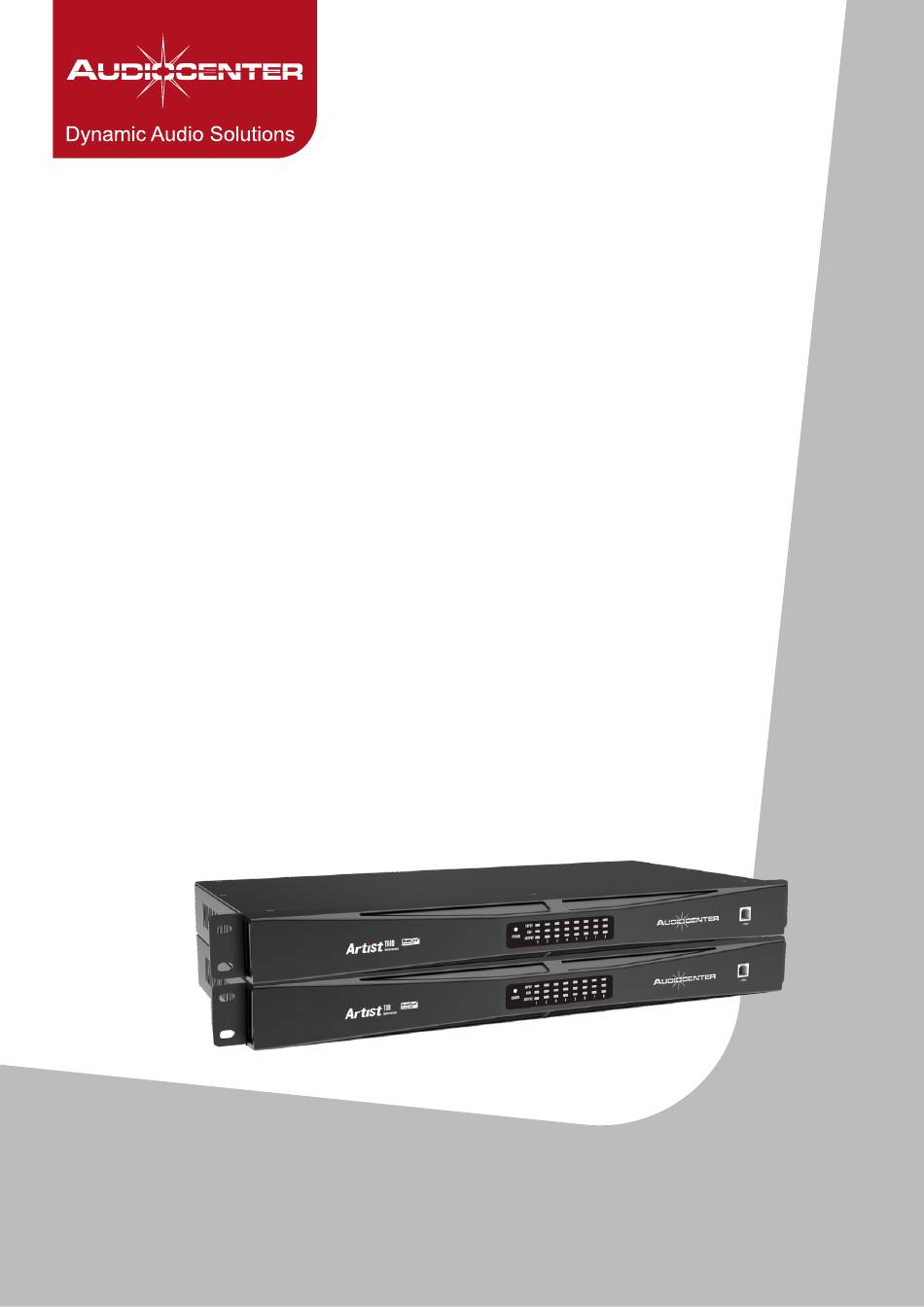

User's Manual
Artist T88D/T88
Audio Matrix
Revision A0-2021-11

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Artist T88 and is the answer not in the manual?

Questions and answers

Related Manuals for Audiocenter Artist T88

Summary of Contents for Audiocenter Artist T88

  • Page 1 User’s Manual Artist T88D/T88 Audio Matrix Revision A0-2021-11...
  • Page 2 7.Always operate the unit with the AC ground wire connected damaged. to the electrical system ground. Precautions should be taken 18.To obtain service, contact your nearest AUDIOCENTER so that the means of grounding of a piece of equipment is not service centre, distributor or dealer.

  • Page 3: Table Of Contents

    Table of Contents Introduction Unpacking Installation Front Panel Rear & Side Panel Introduction of Front & Rear Panel Function Software Operation Instructions Software Connection Software Interface Function Interface Preset Management Camera Tracking GPIO and Central Control Instruction Appendix 1 Common Central Control Protocol Instructions Appendix 2 Specifications Audio Matrix...

  • Page 4: Introduction

    Introduzione Congratulazioni per aver acquistato un nuovo Artist Audio Matrix e grazie per la fiducia accordata ai prodotti AUDIOCENTER. Siete tra il crescente numero di professionisti dell'audio che hanno reso AUDIOCENTER uno dei principali fornitori mondiali di sistemi audio professionali e commerciali/ industriali.

  • Page 5: Front Panel

    Front Panel Artist T88D 439mm 484mm Artist T88 439mm 484mm Rear & Side Panel Artist T88D 439mm 210mm 484mm Artist T88 439mm 484mm Audio Matrix...

  • Page 6: Introduction Of Front & Rear Panel Function

    Artist T88D Introduction of Front & Rear Panel Function Artist T88 Introduction of Front & Rear Panel Function 1.USB port 10.GPIO interface Il software di controllo del computer può essere collegato alla porta USB. GPIO control extension 2.Power LED 11.RS 485 interface La luce bianca indica che l'alimentazione è...

  • Page 7: Software Operation Instructions

    Istruzioni per il funzionamento del software “BrainCoreNet” è un software che consente agli utenti di interagire rapidamente con i parametri di uno o più dispositivi. I parametri di configurazione del dispositivo possono essere memorizzati nel file su disco. Fornisce un mezzo molto conveniente per la configurazione preimpostata di più...

  • Page 8: Software Connection

    Connessione software La matrice audio Artist T88D/T88 può essere collegata al software di gestione "BrainCore Net" in vari modi. Connessione USB Gli utenti possono connettersi rapidamente al software di gestione "BrainCore Net" tramite l'interfaccia USB del pannello del processore. Prima di tutto, l'utente deve impostare la porta di connessione come porta "USB" e il software eseguirà la scansione del dispositivo attualmente connesso e lo collegherà.

  • Page 9: Software Interface

    HOME (1) Menu (4) Link (7) Module (2) Scan (5) Device (8) Module function (3) Setting (6) Computer IP address (9) Listofinputandoutputchannels Menu File ： File 1. New project: il software può creare il modello di ciascun dispositivo in questo menu quando il dispositivo non è...
  • Page 10 2. Channel Preset: fare clic sull'interfaccia di gestione delle preimpostazioni per il canale di uscita e gli utenti possono caricare le preimpostazioni Channel Preset standard di Audiocenter o le preimpostazioni personalizzate per gli altoparlanti tramite questa funzione. Per i dettagli, fare riferimento a "Gestione dei preset" a pagina 20.
  • Page 11 System System 1. Language: interruttore multilingue. Language 2. About: per informazioni sulla versione attuale del firmware e del About dispositivo. Upgrade 3. Upgrade: aggiorna il firmware del dispositivo. 4. Help File: File della Guida Help File Scan Fare clic sul pulsante "Scanning" per scansionare direttamente tutti i dispositivi attualmente in modalità...
  • Page 12 Devices List Device Scan Setting Link Device Quando il software esegue la scansione o aggiungi un dispositivo di simulazione, il dispositivo 1.T88D corrispondente verrà automaticamente aggiunto all'elenco dei dispositivi, il che è comodo per gli M.VOL utenti per interagire con i dispositivi richiesti e utilizzare più dispositivi contemporaneamente. 169.254.184.20 T88D 2.T88D...

  • Page 13: Function Interface

    Introduzione all'interfaccia delle funzioni INPUT Mute nel pulsante del modulo e apparirà il modulo di ingresso del canale mostrato a destra. Click INPUT Analog LINE Come mostrato nella figura a destra, è possibile gestire la polarità, il mute e la modalità di ingresso del canale di ingresso corrispondente.
  • Page 14 Input equalizer (PEQ-X) PEQ-X Click  nel pulsante del modulo, quindi apparirà l'interfaccia di impostazione PEQ come mostrato nella figura seguente Il pulsante nell'angolo in alto a destra può ingrandire il modulo, il che può rendere l'interfaccia più chiara e visibile. Phase: visualizza la curva di fase del canale corrente.
  • Page 15 DELAY DELAY nel pulsante del modulo per accedere al modulo di impostazione del ritardo I/O. Click DELAY Bypass Bypass Bypass Bypass In 1 0.00 ms 0.00 ms Out1 Bypass Bypass In 2 0.00 ms 0.00 ms Out2 Bypass Bypass In 3 0.00 ms 0.00 ms Out3...
  • Page 16 MATRIX MIX nel pulsante del modulo, quindi apparirà il modulo di impostazione del mix di matrice come mostrato di seguito. MATRIX MIX Click Nella figura sopra, la sinistra è il canale di uscita e la parte superiore è il canale di ingresso. La casella del valore è la chiave di missaggio del canale di ingresso/uscita.
  • Page 17 LIMITERS LIMITERS nel pulsante del modulo, quindi apparirà il modulo di impostazione dell'uscita come mostrato nella figura seguente. Click OUTPUT OUTPUT Click nel pulsante del modulo, quindi uscirà il modulo di impostazione dell'uscita come mostrato nella figura seguente. Come mostrato nella figura sopra, è possibile controllare la polarità e l'impostazione mute del canale di uscita corrispondente. Audio Matrix...
  • Page 18 Input channel Nell'elenco dei canali di input e output nella homepage del software, la parte sinistra è rappresentata dai canali di input, come mostrato nella figura seguente. Numero canale In 1 Modalità di ingresso del canale corrente LINE Controllo del volume di ingresso Stato del livello di ingresso Visualizzazione e controllo del volume di ingresso Pulsante Mute...
  • Page 19 è la modalità di connessione utilizzata dal dispositivo (USB, TCP, COM, questa M .VOL 0 dB immagine di esempio mostra USB) Artist T88 da sinistra a destra, mostra il display di blocco del dispositivo, lo stato di controllo dell'audio, il pulsante di aggiornamento e il pulsante di rimozione del dispositivo Se è...
  • Page 20 设备列 Devices management Fare clic su "Dispositivo"→"Device" nella barra dei menu dell'interfaccia principale del software, quindi verrà visualizzata l'interfaccia di gestione del dispositivo come mostrato nella figura sottostante. Info software：visualizza il numero di versione e la data del computer superiore e inferiore del dispositivo corrente. Info dispositivo：...
  • Page 21 Gestione dei preset dei canali di uscita (Channel Preset) La matrice audio T88D/T88, in base alle caratteristiche dell'altoparlante Audiocenter, è ricca di preimpostazioni integrate per altoparlanti. Gli utenti possono caricare separatamente un preset per ciascun canale di uscita in base all'altoparlante dotato del sistema.

  • Page 22: Preset Management

    Gestione dei preset dell'intero dispositivo Dopo aver eseguito il debug del sistema, l'utente può salvare i preset dell'intero dispositivo tramite "Preset" e sono disponibili un totale di 30 preimpostazioni. Come mostrato nella figura sopra, il lato sinistro dell'interfaccia di archivio mostra gli ingranaggi, dove "0 Auto" è l'ingranaggio di sistema e non può...

  • Page 23: Camera Tracking

    Aggiornamento del firmware Fare clic sul menu dell'interfaccia principale del software, si accederà all'interfaccia di aggiornamento del firmware come mostrato nelle immagini. Quando il firmware viene aggiornato, è possibile accedere all'interfaccia di aggiornamento una volta ottenuto il file aggiornato. Dopo aver selezionato il file di aggiornamento corrispondente nella colonna "File di aggiornamento", fare clic su "UPDATE" nell'angolo in alto a destra, il sistema trasferirà...
  • Page 24 Camera settings L'impostazione della telecamera è un'interfaccia di debug della fotocamera. Generalmente, la posizione della telecamera viene regolata prima dell'inizio del tracciamento e infine i parametri di questa parte rimarranno sulla telecamera. Innanzitutto, imposta la porta seriale. Ci sono 2 porte seriali (232, 485), che corrispondono alla porta del backplane collegata al PTZ, poi c'è...

  • Page 25: Gpio And Central Control Instruction

    Impostazioni di Trcking del microfono SetMic Tracking Active CameraTrack Serial 232 Mic No. Camera Addr PELCO-D Priority Protocol Preset Apply Mic NO. ：corrispondente al canale di ingresso del dispositivo, ovvero il numero di canale a cui è collegato il microfono. (I parametri devono essere impostati separatamente per ciascun canale) Priority ：maggiore è...
  • Page 26 Per il metodo di generazione del "falling edge" schematico del circuito è mostrato nella figura a destra. + 5V può utilizzare l'uscita 5V dalla porta GPIO V. GPIO X rappresenta la porta GPIO che vuoi utilizzare. Un interruttore tattile è collegato sotto. Quando si preme l'interruttore, viene generato un "falling edge".
  • Page 27 GPIO 3. Ad esempio: quando si imposta il lato GPIO su output, come mostrato nella figura a destra, fare clic su "Invia" di seguito per renderlo effettivo. GPIO GPIO3 Quando il "canale di ingresso 3" del dispositivo è impostato su "muto", è possibile ottenere il livello elettrico basso dell'uscita della porta GPIO 3 GPIO Side Output...
  • Page 28 GPIO 7. Ad esempio: quando si imposta il lato GPIO su input, come mostrato nella GPIO figura a sinistra, fare clic su "Invia" di seguito per renderlo effettivo. Quando il GPIO1 fronte di salita è aperto, il canale di ingresso 1 diminuisce di 0,5 dB. Lo stesso GPIO Side effetto può...
  • Page 29 Protocollo di controllo centrale 1. Serial port parameters Baud rate: il valore di default può essere impostato a 115200 (può essere impostato a 2400, 4800, 9600, 19200, 38400, 57600 o 115200 tramite firmware) Check bit NONE Data bit Stop bit L'intervallo di invio delle istruzioni è...
  • Page 30 3 Function description 3.1 Scene (archive) call function code: 0x02 Data length Scene number End of frame Frame header Read-write bit Function code 0x02 0x01 0xA5 0xC3 0x3C 0x5A 0xFF 0x36 0x01-0x1F 0xEE Read-write bit:0x36. Scene number: the value range is 1 to 30 (0x01-0x1f), in which scene 1 is the factory default setting. Example: A5 C3 3C 5A FF 36 02 01 01 EE stands for calling scene 1.

  • Page 31: Appendix 1 Common Central Control Protocol Instructions

    Appendix 1 Common central control protocol instructions 1.Scene (archive) management 1.1 Scene call A5 C3 3C 5A FF 36 02 01 01 EE Call scene 1 (factory default scene) A5 C3 3C 5A FF 36 02 01 02 EE Call scene Call scene A5 C3 3C 5A FF 36 02 01 03 EE Call scene...
  • Page 32 1.2 scene (archive) read Read current archive A5 C3 3C 5A FF 63 02 00 EE 2. Mute control 2.1 I / O channel mute 1 Mute A5 C3 3C 5A FF 36 03 03 01 01 01 EE A5 C3 3C 5A FF 36 03 03 01 02 01 EE Input channel 2 mute A5 C3 3C 5A FF 36 03 03 01 03 01 EE Input channel 3 mute...
  • Page 33 Output channel 1 unmute A5 C3 3C 5A FF 36 03 03 02 01 00 EE A5 C3 3C 5A FF 36 03 03 02 02 00 EE Output channel 2 unmute Output channel 3 unmute A5 C3 3C 5A FF 36 03 03 02 03 00 EE Output channel 4 unmute A5 C3 3C 5A FF 36 03 03 02 04 00 EE A5 C3 3C 5A FF 36 03 03 02 05 00 EE...
  • Page 34 Input channel 1 volume gain reduce by 1.0 DB A5 C3 3C 5A FF 36 05 04 01 01 0A EE Input channel 2 volume gain reduce by 1.0 DB A5 C3 3C 5A FF 36 05 04 01 02 01 EE Input channel 3 volume gain reduce by 1.0 DB A5 C3 3C 5A FF 36 05 04 01 03 01 EE Input channel 4 volume gain reduce by 1.0 DB...
  • Page 35 Input channel 4 sets Line input A5 C3 3C 5A FF 36 06 02 04 01 EE Input channel 5 sets Line input A5 C3 3C 5A FF 36 06 02 05 01 EE Input channel 6 sets Line input A5 C3 3C 5A FF 36 06 02 06 01 EE Input channel 7 sets Line input A5 C3 3C 5A FF 36 06 02 07 01 EE...
  • Page 36 Set input channel 5 phantom power off A5 C3 3C 5A FF 36 07 02 05 00 EE Set input channel 6 phantom power off A5 C3 3C 5A FF 36 07 02 06 00 EE A5 C3 3C 5A FF 36 07 02 07 00 EE Set input channel 7phantom power off Set input channel 8phantom power off A5 C3 3C 5A FF 36 07 02 08 00 EE...
  • Page 37 Set feedback suppression level 5 for input channel 5 A5 C3 3C 5A FF 36 08 02 05 01 EE Set feedback suppression level 6 for input channel 6 A5 C3 3C 5A FF 36 08 02 06 01 EE Set feedback suppression level 7 for input channel 7 A5 C3 3C 5A FF 36 08 02 07 01 EE Set feedback suppression level 8 for input channel 8...
  • Page 38 9. Camera position return The camera should be rotated back to the default position A5 C3 3C 5A FF 63 0A 01 00 EE The camera should turn to the corresponding position of channel 1 A5 C3 3C 5A FF 63 0A 01 01 EE The camera should turn to the corresponding position of channel 2 A5 C3 3C 5A FF 63 0A 01 02 EE The camera should turn to the corresponding position of channel 3...

  • Page 39: Appendix 2 Specifications

    Appendix 2 Specifications Artist T88D Artist T88 DSP chip 32-bit fixed/floating - point DSP 300MHz Signal processing <1ms (analog in - analog out) Audio system delay AD / DA converter 24-bit Sampling rate 96KHz Analog audio input and output 8-channel electronic balanced microphone,...
