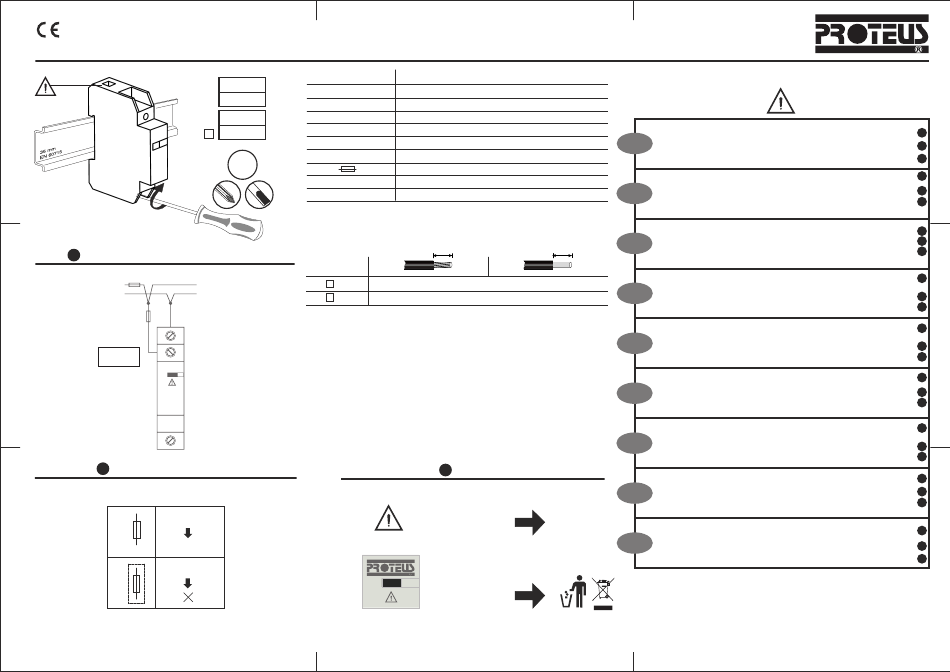

Proteus SPD/T23 Manual

INSTALLATION INSTRUCTIONS
Technical Data
Neutral
T2
Wiring 1
(One-port device)
F1
L
N
F2
N
Network
L
TT
SPD/T23
PE
Back-up fuse
2
(*) According IEC 61643-11
F1>63 A gG
F1
F2£ 63 A gG
F1£ 63 A gG
F2
F2
Model
Class II
Un (50-60 Hz)
IEC 61643-1
Uc
Imax
Type 2
In
EN 61643-11
Up (L-N)
Up (N-PE)
0,7
Nm
Range C / Humidity % o
IP code / Location
Type of wire
min. L,N,PE
max. L,N,PE
Visual fault indication
Status Flag:
SPD/T23
230 V
275 V
15 kA
5 kA
< 1,2 kV
< 1,5 kV
max. 63 A gG*
o
-40 C ... +80 C / 5% ... 95%
20 / Indoor
STRANDED RIGID
8 mm 8 mm
1,5 mm 2
6 mm 2
3
Blank/ Blanc
ok
Leer/Blanco
Blanco/obojętny
κενό
Red /Rouge
Rot/Rojo
Rood/Czerwony
Vermelho
Rosso/
Κόκκινο replace
proteusswitchgear.com
Surge Protection Device
Connection to an earthing system IS ESSENTIAL for the correct operation
of the protection.
EN
A fuse or a circuit breaker is needed for protecting the SPD.
protector if the status indicator turns red (denotes end of life).
Une connexion de mise à la terre de qualité est ESSENTIELLE pour assurer
le bon fonctionnement de l'appareil. L'installation d'une protection amont en utilisant
FR
un fusible ou un disjoncteur magnétothermique est indispensable pour assurer
la protection de l'unité SPD.
Remplacez le protecteur dans le cas où l'indicateur du status prend la couleur rouge(fin de vie).
Eine Verbindung mit der Erde ist wichtig für die Funktion und für einen sicheren
DE
Schutz. Zum Schutz des SPD wird eine Sicherung oder ein Leitungsschutzschalter
benötigt. Den Schutz sollte bei Defektanzeige durch"rot"im Sichtfenster ersetzet
werden.
La conexión a una toma de tierra ES INDISPENSABLE para el óptimo
funcionamiento de la protección.
ES
Un fusible o interruptor automático es necesario para proteger al equipo SPD.
Reemplazar el protector si el indicador de estado está rojo (fin de vida).
Een goede aarding is essentieel voor een goede werking van de
overspanningsbeveiliging.
NL
De overspanningsbeveiliging SPD dient te worden afgezekerd.
Vervang de beveiliging indien de controle aanwijzing op rood staat (einde levensduur).
Podłączenie do systemu uziemienia JEST NIEZBĘDNE do poprawnej pracy
ogranicznika przepięć.
PL
Bezpiecznik lub wyłącznik nadprądowy jest konieczny do zabezpieczenia SPD.
Należy wymienić ochronnik, jeżeli wskaźnik stanu zmieni kolor na czerwony
(koniec okresu użytkowania).
Al fine di garantire il corretto funzionamento della protezione,
è essenziale la connessione al sistema di terra.
IT
È richiesto un fusibile o un interruttore magnetotermico a protezione dello SPD.
Sostituire il protettore se l'indicatore è posizionato sul rosso (fine vita).
Η σύνδεση με το σύστημα γείωσης ΕΙΝΑΙ ΑΠΑΡΑΙΤΗΤΗ για τη σωστή λειτουργία
της προστασίας. Απαιτείται μία ασφάλεια ή ένας μικροαυτόματος διακόπτης
GR
για την προστασία του SPD.
Αντικαταστήστε το προστατευτικό εάν η ένδειξη κατάστασης γίνει κόκκινη
(λήξη διάρκειας ζωής).
A conexão a uma toma de terra É INDISPENSÁVEL para o ótimo funcionamento do
PT
protetor. Um fusível ou disjuntor é necessário para proteger
o equipamento SPD.
Substitua o protector se o indicador de estado estiver em vermelho (fim de vida).
Proteus reserves the right to introduce any type of changes to the product without notice.
Proteus se réserve le droit d'introduire tout type de modification concernant ce produit et ceci sans préavis.
Proteus behält sich das Recht vor, technische Änderungen ohne vorherige Ankündigung vor zu nehmen
Proteus se reserva el derecho a realizar cualquier modificación del producto sin previo aviso.
Proteus behoudt zich het recht voor veranderingen door te voeren zonder voorafgaande communicatie hieromtrent.
Proteus zastrzega sobie prawo do wprowadzania dowolnych zmian bez powiadomienia.
Proteus si riserva il diritto di introdurre qualsiasi tipo di modifica al prodotto senza avviso.
Η Proteus διατηρεί το δικαίωμα να πραγματοποιήσει οποιαδήποτε αλλαγή χωρίς ειδοποίηση.
Proteus reserva-se no direito a realizar qualquer modificação do produto sem aviso prévio.
SPD/T23
1
2
Replace the
3
1
2
3
1
2
3
1
2
3
1
2
3
1
2
3
1
2
3
1
2
3
1
2
3
