QLT ZBX 24 48V Series Installation Manual

Guida di Installazione
IT
Alimentatori serie ZBXxx 24..48V
Potenze: 75W, 100W, 150W, 200W -
Controllo tramite pulsante,1_10, 0_10. Wireless mesh network
2.4 Ghz Bluetooth LE/Zigbee 3.0 compatibile.
Dati tecnici
Tensione di alimentazione 110-240V AC
Fattore di potenza 0,98
Corrente massima 0,7..1,12A
Efficienza carico max
>91..93%
Potenza assorbita a riposo <0,5W
Tensione di uscita 24-48V+-5%
Ingresso di comando 1 Pulsante ON/OFF/Dimmer
Ingresso di comando 2 1_10 o 0_10V analogico
Comando radio Bluetooth LE e Zigbee Home Auto-
mation, attivi contemporaneamente
Potenza segnale radio +10 dBm
Frequenza operativa 2.402 GHz – 2.480 Ghz
Lunghezza cavi pulsante 20m con 0.5 – 2.5mmq
Frequenza operativa 1KHz PWM
Max corrente di uscita 24V 3,12A - 4,16A - 6,25A - 8,33A
Max corrente di uscita 48V 1,6A - 2,08A - 3,12A - 4,16A
Max potenza di uscita 75W, 100W, 150W, 200W
10W
Minima potenza uscita
Protezioni Carico aperto, Corto circuito, Sovraccarico
Sovratemperatura
>1KV L-N
Sovratensione di rete
Isolamento Classe II SELV 3750V PRI-SEC
Connessioni Morsetti rapidi e a vite 0.5..2.5mmq
Temperatura operativa -10°C ... +40°C
70°(75W), 75°(100W), 77°(150W),80°(200W)
TC punto di controllo
Temperatura magazzino -15°C ... +50°C
Dimensioni LxPxA 210x75x35 mm
335..360g
Peso
IP 20
Grado di protezione
Procedura di sincronizzazione
In impianti con più alimentatori controllati a pulsante, la
sincronizzazione si ottiene effettuando una pressione prolungata sul
comando ( 30 secondi )fino al raggiungimento del livello massimo di
luce su tutti i dispositivi
Memoria di stato
Funzionamento a pulsante
Memoria di stato anche in assenza di tensione di rete
Nota sulla sicurezza
I
nstallazione consentita solo con personale specializzato
Togliere alimentazione prima del collegamento
Conservare con cura il presente documento
Rispettare le norme sulla sicurezza e prevenzione
infortuni
Smaltire secondo indicazioni sopra riportate
R
QLT
Qualitron s.r.l. Via Dolomiti 15 20027 Rescaldina ( Milano ) Italy WWW.QLT.IT
Direttive e norme UE
2014/35/EU (LVD); 2014/30/EU (EMC); RoHs 2011/65/EU +
2015/863/EU (RoHs);
2009/125/ECODESIGN regulation (EU) n°2019/2020 and 341/2021
amendment EN 61347-2-13:2014 + A1:2017;
EN 61347-1:2015 + A1 :2021 , EN IEC 62384:2020
EN 55015:2019 + A11:2020; EN 61000-3-3:2013; EN 61457:2009;
EN IEC 61000-3-2:2019 + A1:2021EN 63000:2018
EN IEC 62442-3:2022
IEC 62386-102:2014 + AMD1:2018; IEC 62386-207:2018
Direttiva 2014/53/EU and UK SI 2017 No. 1206.
Area d'applicazione
Il dispositivo può solo essere:
• usato per le applicazioni specificate.
• usato per l'installazione sicura in un ambiente
asciutto e pulito.
• essere installato in modo tale che l'accesso sia possibile
solo usando un utensile.
Rispettare sempre i dati di targa
Scatola singola
Inner Package
Questo documento
This document
www.qlt.it
L'apparecchio
The Device
Bluetooth ZigBee
110 M
SELV
Pno Psb Pnet Load
Always ON
0,5W 0,5W 0,5W
qlt@qlt.it
Installation Guide
EN
Power supply ZBXxx 24..48V
Power: 75W, 100W, 150W, 200W -
Control via push button, 1_0, 0_10, 2.4 GHz wireless mesh
network Bluetooth LE/Zigbee 3.0 compatible.
Technical Data
110-240V AC
Rated supply voltage
0,98
Power factor
0,7..1.12A
Max. main current
>91..93%
Efficiency full-load
<0,5W
Standby power
24-48V+-5%
Output
Push button ON/OFF/Dimmer
Input1
1_10 or 0_10 analog signal
Input 2
Bluetooth LE e Zigbee Home Auto-
Radio control
mation, active at the same time
+10 dBm
Radio transceiver
2.402 GHz – 2.480 Ghz
Operating frequencies
20m con 0.5 – 2.5mmq
Push line Max cable lenght
1KHz PWM
Operating frequencies
3,12A - 4,16A - 6,25A - 8,33A
Max output current 24V
1,6A - 2,08A - 3,12A - 4,16A
Max output current 48V
75W, 100W,150W, 200W
Max output power
10W
Min Output load
Open load , short circuit, Overload
Protections
Overtemperature
>1KV L-N
Surge capability
ClassII SELV 3750V PRI-SEC
Insulation
Fast and screw connectors 0.5..2.5mmq
Connections
-10°C ... +40°C
Operating temperature
70°(75W), 75°(100W), 77°(150W),80°(200W)
TC point
-15°C ... +50°C
Storage temperature
210x75x35 mm
Dimensions LxPxA
335..360g
Weight
IP 20
Protection degree
Synchro procedure
In case of systems with more devices controlled by push-button,
synchronization is achieved by holding the control for a long time (30ec)
until maximum light is reached on all devices.
State memory
M
Push button operation
State memory even in absence of mains voltage
Safety note
Installation of this device may only be carried out by
specialist staff .
Switch off the mains supply before device connection
Keep this document carefully
Respect the safety and accident prevention regulations
Dispose of according to instructions
UE Standards and Directives
2014/35/EU (LVD); 2014/30/EU (EMC); RoHs 2011/65/EU + 2015/863/EU
(RoHs);
2009/125/ECODESIGN regulation (EU) n°2019/2020 and 341/2021
amendment EN 61347-2-13:2014 + A1:2017;
EN 61347-1:2015+ A1 :2021 , EN IEC 62384:2020
EN 55015:2019 + A11:2020; EN 61000-3-3:2013; EN 61457:2009;
EN IEC 61000-3-2:2019 + A1:2021 EN 63000:2018 EN IEC 62442-3:2022
IEC 62386-102:2014 + AMD1:2018; IEC 62386-207:2018
Directive 2014/53/EU and UK SI 2017 No. 1206.
Areas of application
The device may only:
• be used for the specified applications .
• be used for safe installation in dry and clean environment.
• be installed in such a way that access is only possible
using a tool
Respect rated values on label

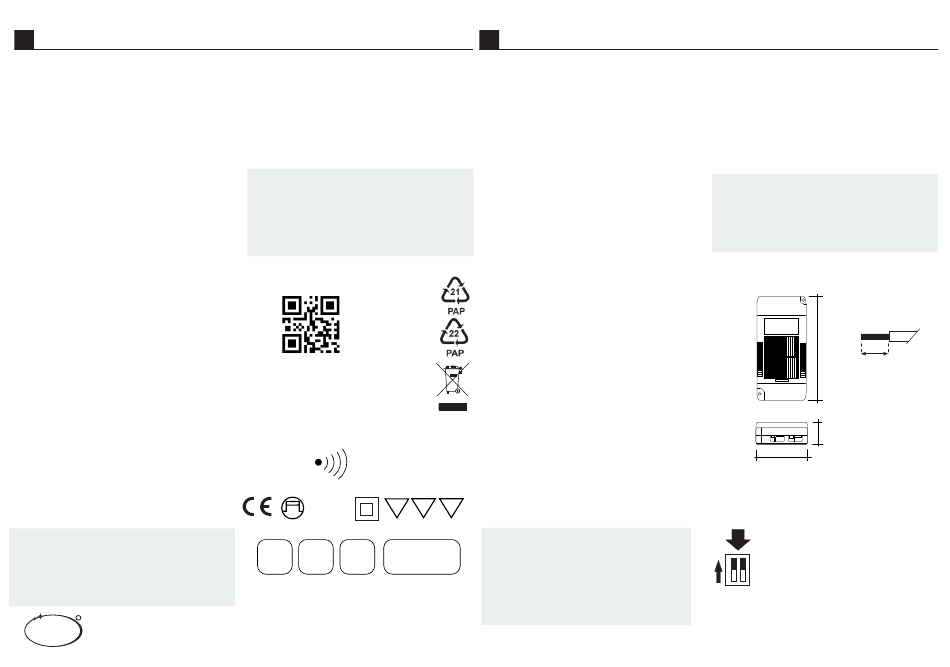

Dimensions (mm)
L
4..7 mm
Connections
2
0.5–2.5 mm /
solid/f ine-stranded
a f ilo unico/a f ili sottili
A
P
!
Reset factory settings
Move both dip switch on and OFF 4 times , a
flash confirm the device reset .
ON
Reset impostazioni di fabbrica
Muovere entrambe i Dip Switch 4 volte ON -OFF
Un flash conferma il reset
1 2
Installation guide - Rev 350_4
13–20 AWG
