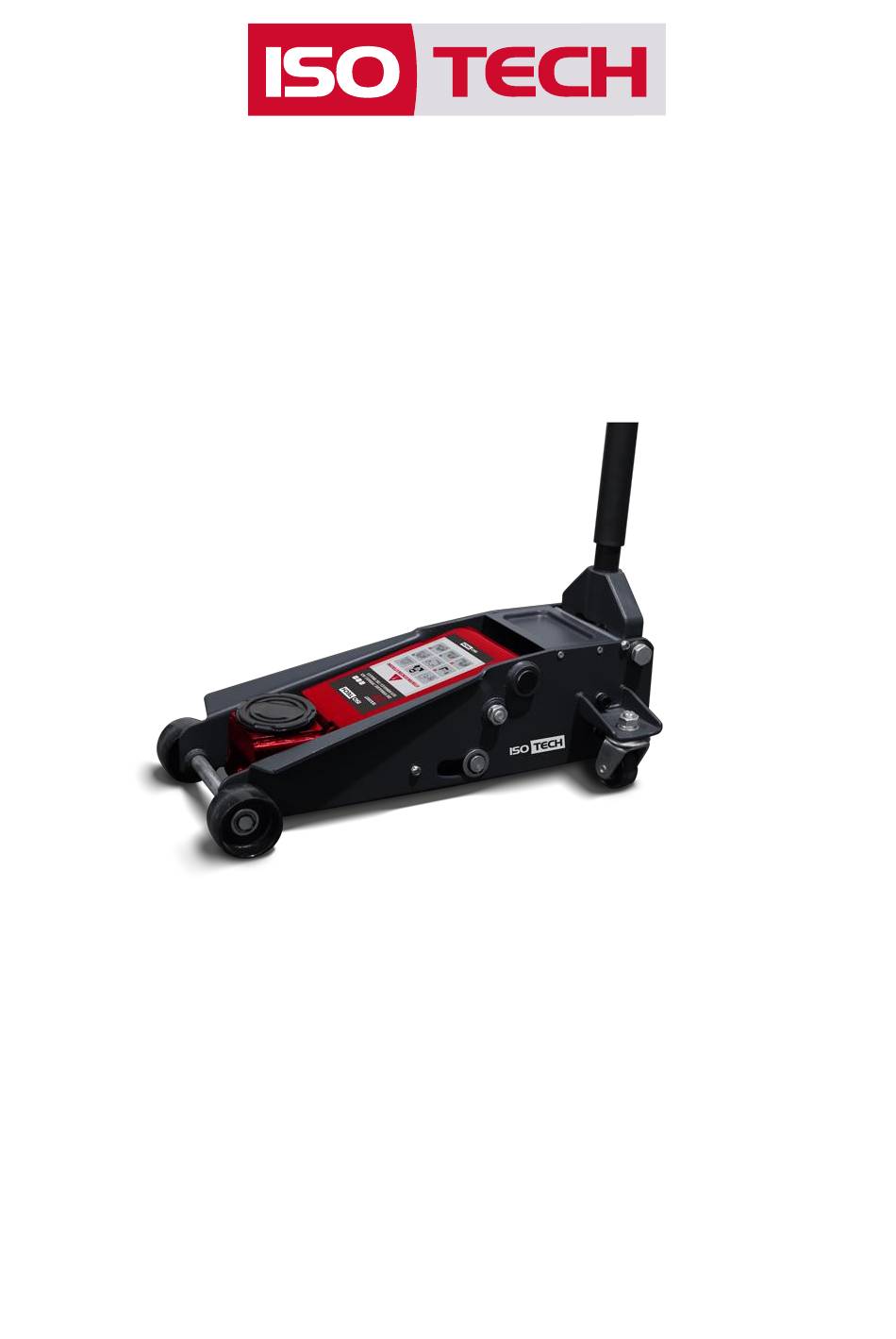

- Page 1 IEQ3007 CRIC HYDRAULIQUE / HYDRAULIC TROLLEY JACK GATO HIDRÁULICO / CRIC IDRAULICO MANUEL D’UTILISATION / USER MANUAL MANUAL DE USO / MANUALE D’USO REV.2024.01.29...
-
Page 2: Table Of Contents
IEQ3007 Indice / Index Manuel de français ............................3 Partie I Informations Générales ........................4 Partie II Utilisation ............................8 Partie III Service après-vente ........................11 English manual ..............................13 Part I General Informations ........................14 Part II Operation ............................18 Part III After sale ............................ -
Page 3: Manuel De Français
IEQ3007 Manuel français CONTENU Partie I Informations Générales 1/ Caractéristiques 2/ Sécurité, informations importantes Partie II Utilisation 3/ Utilisation 4/ Maintenance Partie III Service après-vente 5/ Dépannages... -
Page 4: Partie I Informations Générales
IEQ3007 Partie I Informations Générales... - Page 5 IEQ3007 1. Caractéristiques a) Dimensions Capacité : Hauteur Min : 135 mm 500 mm Hauteur Max : 38 kg Poids net : b) Marquage de sécurité ATTENTION : LE MARQUAGE DOIT ÊTRE CONSERVÉ DANS L’ÉTAT ORIGINAL. TOUJOURS VÉRIFIER l’ÉTAT DES MARQUAGES ET QU’ILS SONT TOUJOURS IDENTIQUES AU MARQUAGE INITIAL c) Domaine d’application...
- Page 6 IEQ3007 2. Sécurité, informations importantes (Selon la norme EN1494:2001+A1) CE CRIC ROULEUR HYDRAULIQUE EST CONFORME À LA NORME EN1494 :2001+A1 Lire, comprendre et suivre toutes les consignes avant d’utiliser cet appareil. Le marquage doit être conservé dans l’état original. Toujours vérifier l’état des marquages.
- Page 7 IEQ3007 400 N Pour lever le cric rouleur hydraulique chargé à l'aide d'une pompe à pied : 400 N Pour lever le cric rouleur hydraulique chargé avec la charge nominale ≤ 5 T à l'aide d'une manivelle : 250 N NOTE : Si les efforts générés excèdent ces valeurs, ils doivent être diminués en faisant intervenir...
-
Page 8: Partie Ii Utilisation
IEQ3007 Partie II Utilisation... - Page 9 IEQ3007 3. Utilisation (Selon la norme EN1494 :2001+A1) 1) Lire, comprendre et suivre toutes les consignes avant d’utiliser cet appareil. 2) Il est impératif que l’utilisateur surveille le cric de la charge durant toute la manœuvre. A la moindre observation d’un déplacement de la charge, interrompre l’opération.
- Page 10 IEQ3007 4. Maintenance (Selon la norme EN1494 :2001+A1) Important : Tant l’entretien du cric rouleur hydraulique comme les réparations doivent être faites par du personnel qualifié dont la formation et l’expérience lui permettent de connaître les systèmes hydrauliques de ces crics rouleurs hydrauliques.
-
Page 11: Partie Iii Service Après-Vente
IEQ3007 Partie III Service après-vente... - Page 12 IEQ3007 5. Dépannages RÉSOUDRE COMPLÈTEMENT LES PANNES DU CRIC AVANT SON UTILISATION. Si le guide de dépannages ne résout pas les pannes, contacter un technicien qualifié. INCIDENCES DÉPANNAGE Le manche bouge Perte Ne lève pas N’atteind pas lorsque le cric est Ne tient pas d’huile au...
-
Page 13: English Manual
IEQ3007 English manual CONTENT Part I Generals Informations 1. Specifications 2. Safety, important information Part II Operation 3. Operation 4. Maintenance Part III After sale 5. Repair... -
Page 14: Part I General Informations
IEQ3007 Part I General Informations... - Page 15 IEQ3007 1. Specifications a) Dimensions Capacity: Min Height: 135 mm Max Height: 500 mm Net Weight: 38 kg b) Safety signs WARNING: SAFETY SIGNS MUST BE KEPT IN THEIR ORIGINAL CONDITION ALWAYS CHECK THE CONDITION OF THE MARKINGS AND MAKE SURE THEY ARE STILL IDENTICAL TO THE INITIAL MARKING.
- Page 16 IEQ3007 2. Safety, important information (According to standard EN1494:2001+A1) THIS HYDRAULIC TROLLEY JACK COMPLIES WITH STANDARD EN1494:2001+A1 1) Learn, understand and follow all instructions before using this product. 2) The marking must be kept in original state. Always check the condition of the markings and make sure they are still identical to the initial marking.
- Page 17 IEQ3007 NOTE: If the forces generated exceed these values, they must be reduced by bringing in additional people. 18) In the event of a breakdown, accident or if the equipment is blocked, the user will raise the vehicle with another jack until the first one is released.
-
Page 18: Part Ii Operation
IEQ3007 Part II Operation... - Page 19 IEQ3007 3. Operation (According to EN1494:2001 A1) 1) Learn, understand and follow all instructions before using this device. 2) It is imperative that the user monitors the load jack throughout the operation. At the slightest observation of a movement of the load, interrupt the operation.
- Page 20 IEQ3007 4. Maintenance (According to standard EN1494:2001+A1) Important: The maintenance of the hydraulic trolley jack and the repairs must be carried out by qualified personnel whose training and experience allow them to know the hydraulic systems of these hydraulic trolley jacks.
-
Page 21: Part Iii After Sale
IEQ3007 Part III After sale... - Page 22 IEQ3007 5. Repairs FULLY RESOLVE JACK FAILURES BEFORE USE. If the repair guide does not resolve the failures, contact a qualified service representative. ISSUES REPAIR Handle Don’t lift Do not reach Won’t hold moves when Oil loss at the Max.
-
Page 23: Manual Español
IEQ3007 Manual español CONTENIDO Part I Información general 1. Características 2. Seguridad, información importante Part II Utilización 3. Utilización 4. Mantenimiento Part III Post venta 5. Resolución de problemas... -
Page 24: Parte I Información General
IEQ3007 Parte I Información general... - Page 25 IEQ3007 1. Características a) Dimensiones Capacidad: Altura Min : 135 mm Altura Max : 500 mm Peso Neto : 38 kg b) Marcado de seguridad ADVERTENCIA: EL MARCADO DEBE CONSERVARSE EN SU ESTADO ORIGINAL. COMPRUEBE SIEMPRE EL ESTADO DEL MARCADO Y ASEGÚRESE DE QUE SIGUE SIENDO IDÉNTICO AL MARCADO INICIAL.
- Page 26 IEQ3007 2. Información importante de seguridad 1) Estudiar, comprender y cumplir todas las instrucciones antes de manejar este aparato. 2) No superar su capacidad nominal. 3) Mantener sujeto el vehículo con los medios adecuados en cuanto lo haya levantado. 4) Realizar la operación de elevación únicamente en las zonas especificadas por el fabricante.
- Page 27 IEQ3007 Para levantar el gato de carretilla hidráulico cargado con la carga nominal ≤ 5 t mediante una manivela: 250 N NOTA Si los esfuerzos generados exceden estos valores, se deberán disminuir los mismos haciendo intervenir personal suplementario. 17) Si el equipo está bloqueado, el usuario levantará el vehículo con otro gato hasta liberar el primero.
-
Page 28: Partie Ii Utilización
IEQ3007 Partie II Utilización... - Page 29 IEQ3007 2. Funcionamiento 1) Estudie y comprenda las instrucciones antes de usar este dispositivo. 2) El usuario debe observar el gato hidráulico durante toda la maniobra. Ante la más mínima apreciación de movimiento de la carga, interrumpa la operación. 3) El gato hidráulico debe usarse de tal manera que permita maniobras sin que el usuario tenga que poner ninguna parte de su cuerpo debajo del vehículo.
- Page 30 IEQ3007 4. Mantenimiento Importante. Tanto el mantenimiento del gato de carretilla hidráulico como su reparación solamente podrán llevarse a cabo por aquel personal cualificado que, por su formación y experiencia, conozca los sistemas hidráulicos utilizados en estos aparatos. 1) Limpie y engrase periódicamente los ejes y las partes móviles del gato de carretilla hidráulico que debe estar siempre limpio y protegido de ambientes agresivos.
-
Page 31: Part Iii Post Venta
IEQ3007 Part III Post venta... - Page 32 IEQ3007 5. Resolución de problemas Resolver completamente las averías del gato antes de uso. Si esta guía no ayuda en resolver alguna incidencia, contacten el servicio técnico. INCIDENCIAS RESOLUCIÓN El mango se No levanta No llega a Fuga de No aguanta...
-
Page 33: Manuale Italiano
IEQ3007 Manuale italiano CONTENUTI Parte I Informazioni generali 1. Caratteristiche del prodotto 2. Sicurezza, informazioni importanti Parte II Utilizzo 3. Utilizzo 4. Manutenzione Parte III Post-vendita 5. Risoluzione dei problemi... -
Page 34: Parte I Informazioni Generali
IEQ3007 Parte I Informazioni generali... - Page 35 IEQ3007 1. Caratteristiche a) Dimensioni Portata: Altezza min.: 135 mm Altezza max.: 500 mm Peso netto: 38 kg a) Segnaletica di sicurezza ATTENZIONE: LA SEGNALETICA DI SICUREZZA DEVE ESSERE CONSERVATA NEL SUO STATO ORIGINALE. VERIFICARE SEMPRE LO STATO DEI MARCHI E CHE QUESTI SIANO SEMPRE IDENTICI A QUELLI INIZIALI.
- Page 36 IEQ3007 2. Sicurezza, informazioni importanti (secondo la norma EN1494:2001+A1) QUESTO CRIC A CARRELLO IDRAULICO È CONFORME ALLA NORMA EN1494:2001+A1 Leggere, comprendere e seguire tutte le istruzioni prima di utilizzare questo apparecchio. La marcatura deve essere mantenuta nel suo stato originale. Controllare sempre lo stato delle marcature e che siano ancora identiche alla marcatura iniziale Non superare la sua capacità...
- Page 37 IEQ3007 - Per sollevare il cric idraulico carico utilizzando una pompa a pedale: 400 N - Per sollevare il cric idraulico caricato con un carico nominale ≤ 5 T utilizzando una manovella: 250 N NOTA: Se gli sforzi generati superano questi valori, dovranno essere ridotti coinvolgendo ulteriori persone.
-
Page 38: Parte Ii Utilizzo
IEQ3007 Parte II Utilizzo... - Page 39 IEQ3007 3. Utilizzo (Secondo la norma EN1494 :2001+A1) 1) Leggere, comprendere e seguire tutte le istruzioni prima di utilizzare questo apparecchio. 2) È fondamentale che l'utente controlli il martinetto durante l'intera manovra. Alla minima osservazione di un movimento del carico, interrompere l'operazione.
- Page 40 IEQ3007 4. Manutenzione (Secondo la norma EN1494 :2001+A1) Importante: Sia la manutenzione del martinetto idraulico che le riparazioni devono essere eseguite da personale qualificato che, per formazione ed esperienza, abbia familiarità con i sistemi idraulici di questi martinetti idraulici. 1) Pulire e ingrassare periodicamente gli assi e le parti mobili del martinetto idraulico, che devono essere mantenuti puliti e protetti dai danni ambientali.
-
Page 41: Parte Iii Servizio Post-Vendita
IEQ3007 Parte III Servizio post-vendita... - Page 42 IEQ3007 5. Risoluzione di problemi RISOLVERE COMPLETAMENTE QUALSIASI DIFETTO DEL MARTINETTO PRIMA DI UTILIZZARLO. Se la guida alla risoluzione dei problemi non risolve il problema, contattare un tecnico qualificato PROBLEMI RISOLUZIONE PROBLEMI L'impugnatura Non solleva si muove Perdita di olio...
-
Page 43: Vue Éclatée/Exploded View/Despiece/Vista Esplosa
IEQ3007 Vue éclatée/Exploded view/Despiece/Vista esplosa... - Page 44 IEQ3007 Nº Ref. Qty. Nº Ref. Qty. IEQ3007-1 IEQ3007-24 IEQ3007-2 IEQ3007-25 IEQ3007-3 IEQ3007-26 IEQ3007-4 IEQ3007-27 IEQ3007-5 IEQ3007-28 IEQ3007-6 IEQ3007-29 IEQ3007-7 IEQ3007-30 IEQ3007-8 IEQ3007-31 IEQ3007-9 IEQ3007-32 IEQ3007-10 IEQ3007-33 IEQ3007-11 IEQ3007-34 IEQ3007-12 IEQ3007-35 IEQ3007-13 IEQ3007-36 IEQ3007-14 IEQ3007-37 IEQ3007-15 IEQ3007-38 IEQ3007-16 IEQ3007-39 IEQ3007-17...
-
Page 45: Fiche D'entretien / Maintenance Sheet / Fiche De Mantenimiento / Azienda Di Manutenzione
IEQ3007 Fiche d’entretien / Maintenance sheet / Fiche de mantenimiento / Azienda di manutenzione Serial Number : Issue Technician Date... - Page 46 3T / 3T Hydraulic Jack / Gato hidráulico de carretilla 3T / Cric a carrello 3T. Référence du produit / Product reference / Referencia de producto / Refirimento: IEQ3007 Numéro de série / Serial number / Número de serie / numero di serie: Le fabricant confirme que le produit satisfait l’ensemble des obligations pertinentes à...
- Page 47 Notes / Notas / Note: -------------------------------------------------------------------------------------------------------------------------- -------------------------------------------------------------------------------------------------------------------------- -------------------------------------------------------------------------------------------------------------------------- -------------------------------------------------------------------------------------------------------------------------- -------------------------------------------------------------------------------------------------------------------------- -------------------------------------------------------------------------------------------------------------------------- -------------------------------------------------------------------------------------------------------------------------- -------------------------------------------------------------------------------------------------------------------------- -------------------------------------------------------------------------------------------------------------------------- -------------------------------------------------------------------------------------------------------------------------- -------------------------------------------------------------------------------------------------------------------------- -------------------------------------------------------------------------------------------------------------------------- -------------------------------------------------------------------------------------------------------------------------- -------------------------------------------------------------------------------------------------------------------------- -------------------------------------------------------------------------------------------------------------------------- -------------------------------------------------------------------------------------------------------------------------- -------------------------------------------------------------------------------------------------------------------------- -------------------------------------------------------------------------------------------------------------------------- -------------------------------------------------------------------------------------------------------------------------- -------------------------------------------------------------------------------------------------------------------------- -------------------------------------------------------------------------------------------------------------------------- -------------------------------------------------------------------------------------------------------------------------- -------------------------------------------------------------------------------------------------------------------------- -------------------------------------------------------------------------------------------------------------------------- -------------------------------------------------------------------------------------------------------------------------- -------------------------------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------------------------------...
