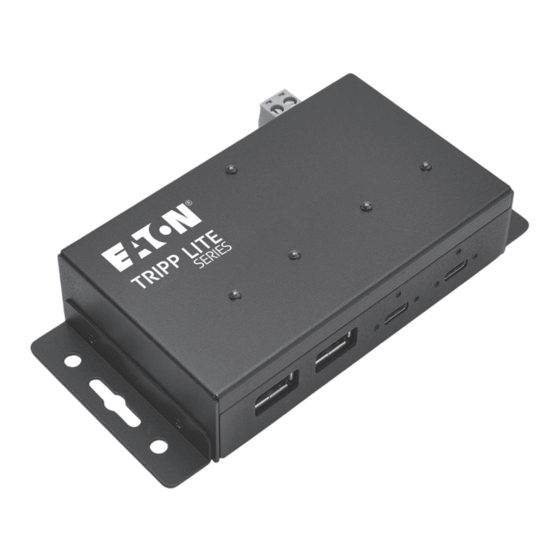

Owner's Manual
4-Port Industrial-Grade USB 3.2 Gen 2
Hub
Español 9
Français 16
Deutsch 23
Italiano 30
Model:
U460-2A2C-IND
USB Type-C
and USB-C
®
are registered trademarks
of USB Implementers
Forum.
Purchased product
may differ from image.
®
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TRIPP LITE U460-2A2C-IND and is the answer not in the manual?

Questions and answers

Related Manuals for Eaton TRIPP LITE U460-2A2C-IND

Summary of Contents for Eaton TRIPP LITE U460-2A2C-IND

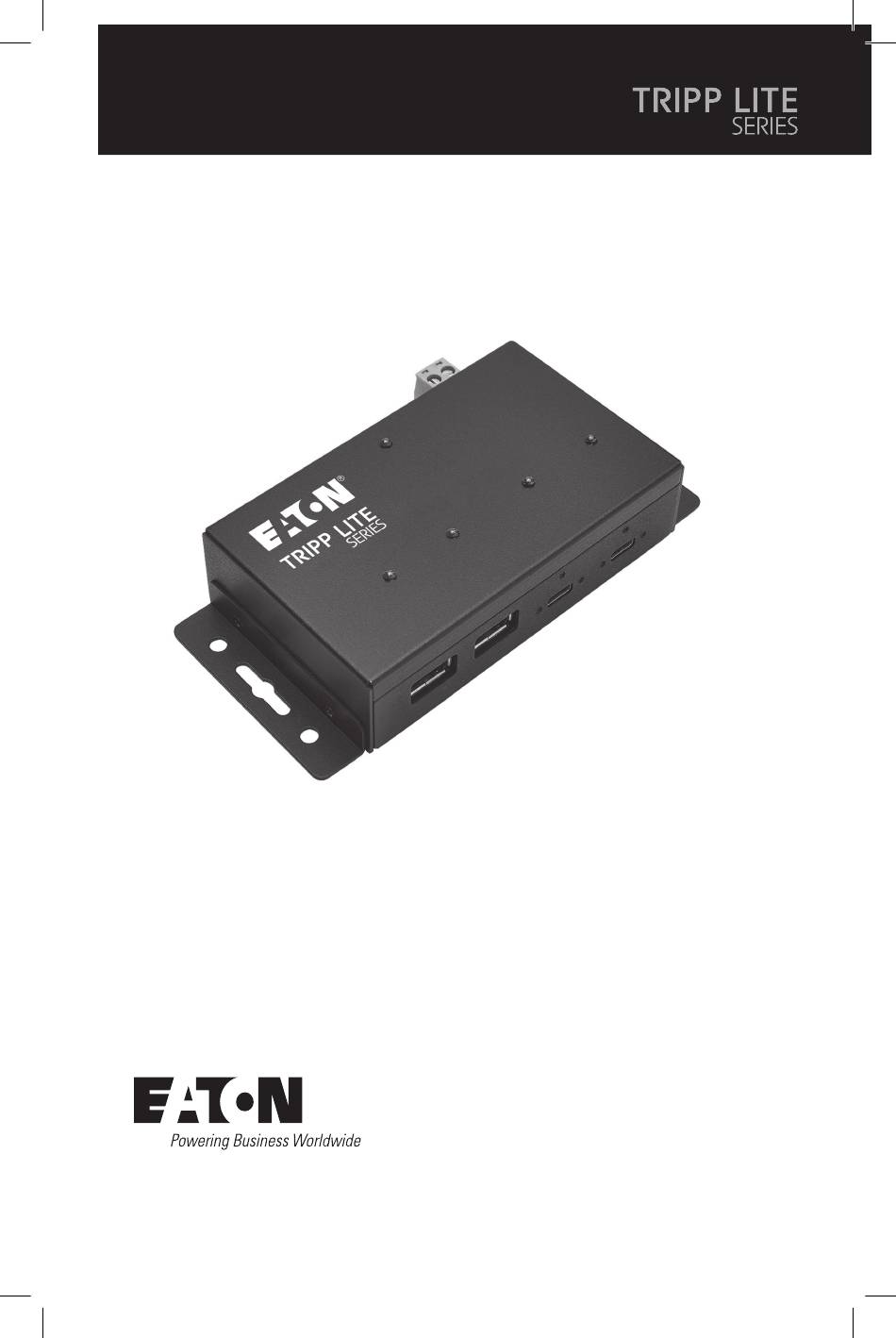

  • Page 1 Owner’s Manual Model: 4-Port Industrial-Grade USB 3.2 Gen 2 U460-2A2C-IND USB Type-C and USB-C ® ® are registered trademarks of USB Implementers Forum. Purchased product may differ from image. Español 9 Français 16 Deutsch 23 Italiano 30...

  • Page 2: Important Safety Instructions

    Important Safety Instructions • Always read the safety instructions carefully • Keep this Owner’s Manual for future reference • If any of the following situations arise, schedule an appointment to have your equipment inspected by a service technician: o The equipment has been exposed to moisture o The equipment has been dropped and damaged o The equipment shows obvious signs of breakage o The equipment is not functioning properly or is not functioning...

  • Page 3: System Requirements

    System Requirements • Compatible with all USB-enabled operating systems Package Contents • U460-2A2C-IND • USB 3.2 Gen 2 (10 Gbps) Type-C Cable, 2 ft. (0.6 m) • 2-Wire Terminal Block • External Power Supply* (Input: 100-240V, 50/60 Hz, 0.6A; Output: 5V 4A) •...

  • Page 4: Installation

    Installation Mounting Kit Installation The U460-2A2C-IND hub can be placed on a flat surface, or mounted using the built-in wall-mount brackets (screws not included). Reference the diagram below when installing the mounting hardware: 9.2 12.8 33.3 134.5 121.5 106.5 30.34 14.3 Dimensions in mm...

  • Page 5: Powering The Hub

    Powering the Hub DC-In To power the hub, connect the included power adapter to the unit and then to a wall outlet. Power Terminal A 2-wire terminal block is installed onto the unit to power the hub using a power terminal. Operation 1.

  • Page 6: Specifications

    Specifications Input Connector 2x USB 3.0 Type-A (Female) 2x USB Type-C (Female) Output Connector USB Type-C (Female) LEDs Blue: Power Green: Connection ESD Protection +/- 15kV EFT Protection +/- 2.5kV Transmission Speed Up to 10 Gbps Power Requirement 5V 4A DC Power Supply 2-Pin Terminal (5V DC) Operating Temperature 32 to 122°F / 0 to 50°C...

  • Page 7: Warranty

    • Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. • Consult the dealer or an experienced radio/TV technician for help. Any changes or modifications to this equipment not expressly approved by Eaton could void the user’s authority to operate this equipment.
  • Page 8 Use of this equipment in life support applications where failure of this equipment can reasonably be expected to cause the failure of the life support equipment or to significantly affect its safety or effectiveness is not recommended. Eaton has a policy of continuous improvement. Specifications are subject to change without notice. Eaton...
  • Page 9 Manual del Propietario Modelo: Hub USB 3.2 Gen 2 de Grado U460-2A2C-IND Industrial de 4 Puertos USB Type-C y USB-C ® ® son marcas comerciales registradas del USB Implementers Forum. El producto comprado puede diferir de la imagen. English 1 Français 16 Deutsch 23 Italiano 30...

  • Page 10: Instrucciones De Seguridad Importantes

    Instrucciones de Seguridad Importantes • Lea siempre con cuidado las instrucciones de seguridad • Conserve este Manual del Propietario para consulta futura • En caso de ocurrir cualquiera de las siguientes situaciones, comuníquese con un técnico de servicio para que inspeccione el equipo: o El equipo ha estado expuesto a humedad o El equipo se ha caído o dañado...

  • Page 11: Requisitos Del Sistema

    Requisitos del Sistema • Compatible con todos los sistemas operativos habilitados para USB. Contenido del Empaque • U460-2A2C-IND • Cable USB 3.2 Gen 2 (10 Gbps) Type-C, 61 cm [2 pies] • Bloque de terminales de 2 hilos • Fuente de Alimentación Externa* (Entrada: 100V ~ 240V, 50Hz / 60Hz, 0.6A;...

  • Page 12: Instalación

    Instalación Colocación del Juego de Instalación El Hub U460-2A2C-IND pueden colocarse sobre una superficie plana o instalarse usando el soportes para instalación la en pared (no se incluyen los tornillos). Consulte el diagrama siguiente al instalar los accesorios de instalación. 9.2 12.8 33.3 134.5...

  • Page 13: Operación

    Alimentación del Hub Entrada de CD Para alimentar el hub, conecte el adaptador de corriente incluido a la unidad y luego a un tomacorriente de pared. Terminal de Alimentación El bloque de terminales de 2 hilos está instalado en la unidad para alimentar el hub usando una terminal de alimentación.

  • Page 14: Especificaciones

    Especificaciones Conector de Entrada 2x USB 3.0 Type-A (Hembra) 2x USB Type-C (Hembra) Conector de Salida USB Type-C (Hembra) LEDs Azul: Alimentación Verde: Conexión Protección ESD +/- 15 kV Protección EFT +/- 2.5 kV Velocidad de Transmisión Hasta 10 Gbps Requerimientos de Energía Fuente de Alimentación CD de 5V 4A Terminal de 2 Pines (5V CD)
  • Page 15 Eaton tiene una política de mejora continua. Las especificaciones están sujetas a cambios sin previo aviso.
  • Page 16 Manuel d'utilisation Modèle : Hub USB 3.2 Gen 2 4 ports de qualité U460-2A2C-IND industrielle USB Type-C et USB-C sont ® ® des marques déposées de l'USB Implementers Forum. Le produit acheté peut différer de l'image. English 1 Español 9 Deutsch 23 Italiano 30...

  • Page 17: Importantes Consignes De Sécurité

    Importantes consignes de sécurité • Lisez toujours attentivement les consignes de sécurité • Conservez ce manuel d'utilisation pour consultation ultérieure • Si l'une des situations suivantes se présente, prenez rendez-vous pour faire inspecter votre équipement par un technicien de maintenance : o L'équipement a été...

  • Page 18: Configuration Système Requise

    Caractéristiques du produit • Comprend une alimentation électrique internationale avec des adaptateurs de prise compatibles pour l'Amérique du Nord, le Royaume- Uni, l'Europe et l'Australie • Plug-and-Play — pas besoin de logiciels ou de pilotes Configuration système requise • Compatible avec tous les systèmes d'exploitation dotés d'un port USB Contenu du carton d'emballage •...
  • Page 19 Installation Installation du kit de montage Le hub U460-2A2C-IND peut être placé sur une surface plane ou monté à l'aide des supports muraux intégrés (vis non incluses). Reportez-vous au schéma ci- dessous lors de l'installation du matériel de montage : 12,8 33,3 134,5 121,5...
  • Page 20 Alimentation du hub DC-In Pour alimenter le hub, branchez l'adaptateur d'alimentation fourni à l'appareil, puis à une prise murale. Borne d'alimentation Un bornier à 2 fils est installé sur l'appareil pour alimenter le hub à l'aide d'une borne d'alimentation. Fonctionnement 1.

  • Page 21: Caractéristiques

    Caractéristiques Connecteur d'entrée 2x USB 3.0 type-A (femelle) 2x USB type-C (femelle) Connecteur de sortie USB Type-C (femelle) Bleu : alimentation Vert : connexion Protection DES +/- 15 kV Protection EFT +/- 2,5 kV Vitesse de transmission Jusqu'à 10 Gbit/s Alimentation requise Alimentation électrique 5 V 4 A CC Borne à...

  • Page 22: Garantie

    Dans le cadre de la directive sur les Déchets d’équipements électriques et électroniques (DEEE) et des réglementations d’application, lorsqu’un consommateur achète un équipement électrique ou électronique neuf auprès d’Eaton, il est habilité à : • Envoyer l’équipement usagé pour recyclage sur la base d’un équipement équivalent en nombre et en type (cela varie d’un pays à...
  • Page 23 Benutzerhandbuch Modell: Industrietauglicher USB 3.2 Gen 2 Hub U460-2A2C-IND mit 4 Anschlüssen USB Typ-C und USB-C sind ® ® eingetragene Marken des USB Implementers Forum. Das gekaufte Produkt kann von der Abbildung abweichen. English 1 Español 9 Français 16 Italiano 30...

  • Page 24: Wichtige Sicherheitshinweise

    Wichtige Sicherheitshinweise • Lesen Sie die Sicherheitshinweise immer sorgfältig durch • Bewahren Sie dieses Benutzerhandbuch zum späteren Nachschlagen auf • Sollte eine der folgenden Situationen eintreten, vereinbaren Sie bitte einen Termin mit einem Servicetechniker zur Inspektion Ihres Geräts: o Das Gerät war Feuchtigkeit ausgesetzt o Das Gerät wurde fallen gelassen und beschädigt o Das Gerät weist offensichtliche Anzeichen von Beschädigungen auf o Das Gerät funktioniert nicht ordnungsgemäß...
  • Page 25 Systemanforderungen • Kompatibel mit allen USB-fähigen Betriebssystemen Lieferumfang • U460-2A2C-IND • USB 3.2 Gen 2 (10 GBit/s) Typ-C Kabel, 2 ft. (0,6 m) • 2-adrige Klemmleiste • Externes Netzteil* (Eingang: 100–240 V, 50/60 Hz, 0,6 A; Ausgang: 5 V 4 A) • Benutzerhandbuch *Enthält die folgenden Stecker: NEMA 1-15P (Nordamerika), CEE 7/16 Schuko (Europa), BS 1363 (UK) und AS/NZS 3112 (Australia) Optionales Zubehör: • USB 3.0 A/B Gerätekabel der Serie U322 • USB 3.0 Micro-B Gerätekabel der Serie U326 • U420-003-G2 USB 3.2 Gen 2 (10 GBit/s) Typ-C-Kabel (Stecker/Stecker), 3 ft. / 0,9 m • U422-003-G2 USB 3.2 Gen 2 (10 GBit/s) Typ-C zu USB 3.0 Typ B-Kabel (Stecker/Stecker), 3 ft. / 0,9 m • U426-003-G2 USB 3.2 Gen 2 (10 GBit/s) Typ-C auf USB 3.0 Micro-B-Kabel (Stecker/Stecker), 3 ft. / 0,9 m...
  • Page 26 Installation Installation des Montagesatzes Der U460-2A2C-IND Hub kann auf eine flache Oberfläche gestellt oder mit den eingebauten Wandhalterungen montiert werden (Schrauben nicht im Lieferumfang enthalten). Bitte beachten Sie bei der Installation der Montageteile das nachstehende Diagramm: 12,8 33,3 134,5 121,5 106,5 30,34 14,3 Abmessungen in mm...

  • Page 27: Betrieb

    Stromversorgung des Hubs DC-Eingang Um den Hub mit Strom zu versorgen, schließen Sie das mitgelieferte Netzteil an das Gerät und dann an eine Steckdose an. Stromanschluss Eine 2-adrige Klemmleiste ist am Gerät installiert, um den Hub über einen Stromanschluss mit Strom zu versorgen. Betrieb 1.

  • Page 28: Technische Daten

    Technische Daten Eingangsanschluss 2 x USB 3.0 Typ-A (Buchse) 2 x USB Typ-C (Buchse) Ausgangsanschluss USB Type-C (Buchse) LEDs Blau: Strom Grün: Verbindung ESD-Schutz +/-15 kV EFT-Schutz +/-2,5 kV Übertragungsgeschwindigkeit Bis zu 10 GBit/s Strombedarf 5 V 4 A DC-Netzteil 2-polige Klemme (5 V DC) Betriebstemperatur 32 bis 122 °F / 0 bis 50 °C Lagertemperatur 14 bis 176 °F / -10 bis 80 °C Luftfeuchtigkeit bei Betrieb 0 % bis 85 % rF, nicht-kondensierend Luftfeuchtigkeit bei der 0 % bis 95 % rF, nicht-kondensierend Lagerung Maße (L x B x H)
  • Page 29 Informationen zur WEEE-Konformität für Kunden und Recycler (Europäische Union) Die WEEE-Richtlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Eaton kaufen, ein Anrecht auf Folgendes haben: • Einsendung alter Geräte zum Recycling auf einer Eins-zu-Eins-Basis (dies variiert je nach Land) •...
  • Page 30 Manuale utente Modello: Hub a 4 porte USB 3.2 Gen 2 di livello U460-2A2C-IND tecnico USB Type-C e USB-C sono ® ® marchi registrati di USB Implementers Forum. Il prodotto acquistato potrebbe differire dall'immagine. English 1 Español 9 Français 16 Deutsch 23...

  • Page 31: Istruzioni Di Sicurezza Importanti

    Istruzioni di sicurezza importanti • Leggere sempre attentamente le istruzioni di sicurezza • Conservare questo manuale utente per riferimento futuro. - Se si verifica una delle seguenti situazioni, fissare un appuntamento per far ispezionare l'apparecchiatura da un tecnico dell'assistenza: o L'apparecchiatura è stata esposta all'umidità o L'apparecchiatura è caduta e si è danneggiata o L'apparecchiatura mostra evidenti segni di rottura o L'apparecchiatura non funziona correttamente o non funziona secondo quanto riportato nelle istruzioni del Manuale utente...

  • Page 32: Requisiti Di Sistema

    Requisiti di sistema • Compatibile con tutti i sistemi operativi dotati di USB Contenuto della confezione • U460-2A2C-IND • Cavo USB Type-C USB 3.2 Gen 2 (10 Gbps), 0,6 m (2 piedi) • Morsettiera a due fili • Alimentazione esterna* (Ingresso: 100-240 V, 50/60 Hz, 0,6 A; Uscita: 5 V 4 A) • Manuale utente *Comprende spine NEMA 1-15P (Nord America), CEE 7/16 Schuko (Europa), BS 1363 (Regno Unito e AS/NZS 3112 (Australia) Accessori opzionali: • Cavi per dispositivi USB 3.0 A/B serie U322 • Cavi per dispositivi USB 3.0 Micro-B U326 • Cavo USB Type-C 3.2 Gen 2 (10 Gbps) U420-003-G2 (maschio/maschio), 0,9 m/3 piedi • Cavo da USB Type-C 3.2 Gen 2 a USB Type-B 3.0 (10 Gbps) U422-003-G2...

  • Page 33: Installazione

    Installazione Installazione del kit di montaggio L'hub U460-2A2C-IND può essere posizionato su una superficie piana, oppure montato utilizzando le staffe per il montaggio a parete incorporate (viti non incluse). Per l'installazione dell'hardware di montaggio, fare riferimento al diagramma sottostante: 12,8 33,3 134,5 121,5 106,5 30,34 14,3 Dimensioni in mm...

  • Page 34: Funzionamento

    Alimentazione dell'hub CC-Ingresso Per alimentare l'hub, collegare l'adattatore di alimentazione incluso all'unità e poi a una presa a muro. Morsettiera di alimentazione Sull'unità è installata una morsettiera a due fili per alimentare l'hub tramite un morsetto di alimentazione. Funzionamento 1. Utilizzando il cavo USB Type-C in dotazione, collegare la porta USB-C indicata come Host al computer portatile, computer o a qualsiasi dispositivo USB-C. 2. Utilizzando la morsettiera o l'adattatore di alimentazione inclusi, alimentare l'unità con il metodo desiderato. Un LED blu si accenderà per indicare che l'unità sta ricevendo energia dalla fonte di alimentazione. 3. Collegare fino a due dispositivi USB alle porte hub USB-A.
  • Page 35 Specifiche Connettore di ingresso 2 USB 3.0 Type-A (femmina) 2 USB Type-C (femmina) Connettore di uscita USB Type-C (femmina) Blu: accensione Verde: connessione Protezione ESD +/-15 kV Protezione EFT +/-2,5 kV Velocità di trasmissione Fino a 10 Gbps Requisiti di alimentazione Alimentazione CC 5 V 4 A Morsettiera a 2 pin (CC 5 V) Temperatura di Da 0 a 50 °C (da 32 a 122 °F) funzionamento Temperatura di da 14 a 176 °F / da -10 a 80 °C conservazione Umidità di funzionamento Umidità relativa dallo 0% all'85%, non condensante Umidità...

  • Page 36: Garanzia

    Informazioni sulla conformità WEEE per clienti e addetti al riciclaggio (Unione Europea) Ai sensi della Direttiva europea RAEE sullo smaltimento dei rifiuti elettrici ed elettronici e in base ai regolamenti sulla relativa attuazione, i clienti che acquistano apparecchiature elettriche ed elettroniche nuove da Eaton hanno il diritto di: • Restituire i dispositivi usati per consentirne il riciclaggio e la sostituzione con prodotti equivalenti (a seconda delle prassi adottate da ogni singolo Paese) • Restituire la nuova apparecchiatura per il riciclo quando questa diventa un rifiuto.
