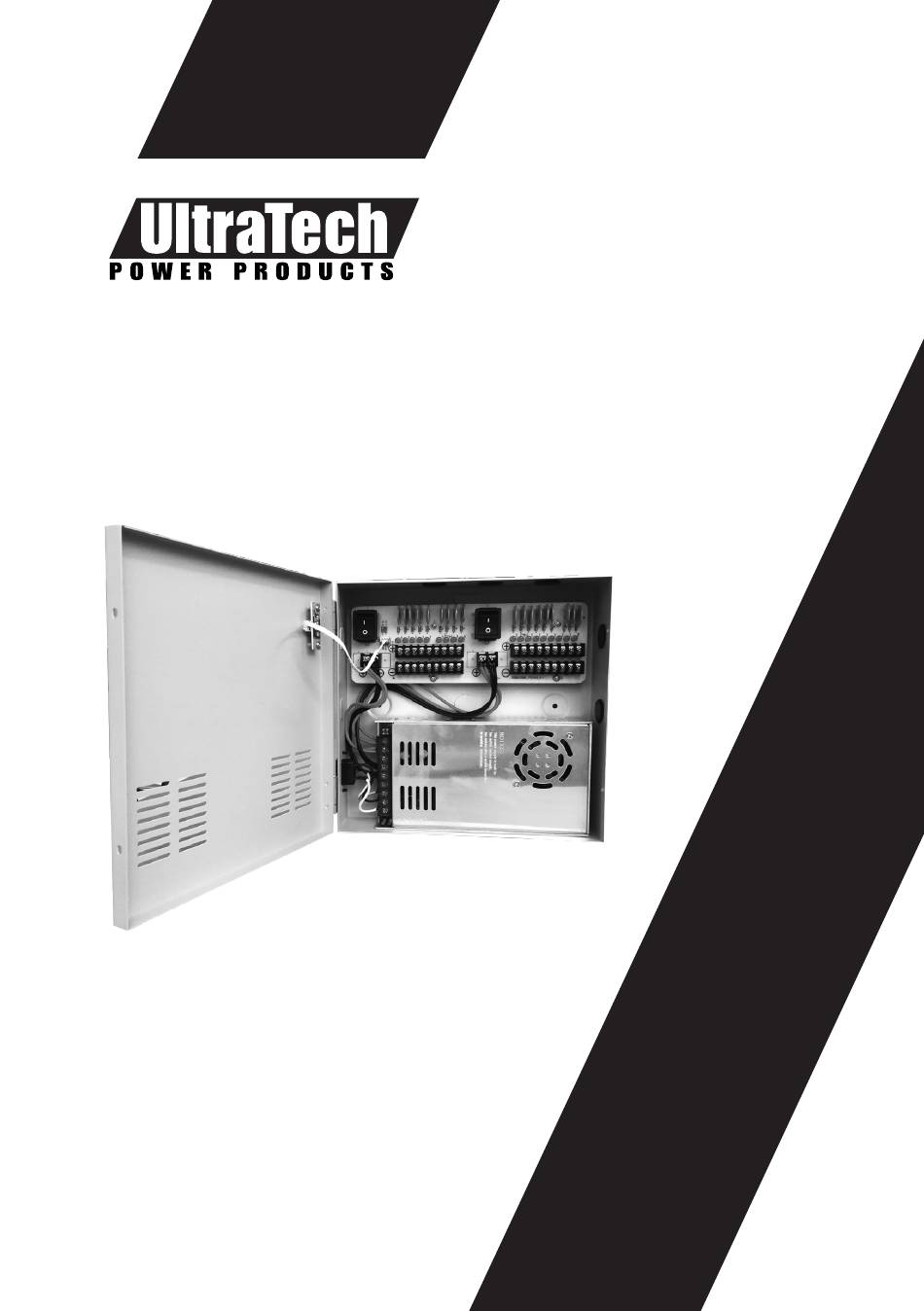

- Page 1 12VDC 20 Amp CCTV Power Supply...
- Page 2 CCTV Power Supply 0E-1220AD18 Please read this manual carefully before installation. The provided manual includes instructions for safe installation/operation and also includes relevant wiring diagrams and specifications. Do not start the installation and connection of equipment until after reading the entire manual.
- Page 3 CCTV Power Supply 0E-1220AD18 Input Voltage 120 VAC Input Current 4 Amp Output Voltage 12VDC 20 Amp Input Current Output Per Channel 1.1 Amp 1.6 Amp Max Current for Class 2 PTC Fuse 10" x 10.3" x 3.1" Dimensions 254 x 262 x 79 mm...
- Page 4 CCTV Power Supply 0E-1220AD18 Connection POWER AC LED indicator will be on when connect with 110VAC 12VDC DC LED indicator will be on when turn on the switch in the board Switch for 1-9 ports Switch for 10-18 ports PTC1 PTC18 ……...
-
Page 5: Mounting And Installation
CCTV Power Supply 0E-1220AD18 Mounting and Installation STEP 1 Step 1: Using the template provided, drill holes and install 2 screws on wall. STEP 2 Step 2: Mount power box on wall. STEP 3 Step 3: Tighten 2 screws to wall to secure the power box. - Page 6 ADI only warrants those products branded as UltraTech products and sold by ADI. Any other products branded by third parties are warranted by the third party...
- Page 7 CCTV Power Supply 0E-1220AD18 b. Specific Warranties for product categories are as follows: Product Categories Warranty Period SLA Batteries 12 months CCTV Power Supplies 24 months Surge Protection 24 months UPS (Uninterruptible Power Supply) 24 months Power and Relays 30 months...
- Page 8 CCTV Power Supply 0E-1220AD18 property loss by burglary, robbery, fire or otherwise, or that the products will in all cases provide adequate warning or protection. Buyer understands and will cause its customer to understand that a properly installed and maintained product is not insurance or guarantee that such will not cause or lead to personal injury or property loss.
- Page 9 ADI reserves the right to issue a credit only in lieu of replacement. If any UltraTech product is found to be in good working order or such product's inability to function properly is a result of user damage or abuse, the product will be returned to Buyer in the same condition as received and Buyer shall be responsible for any return freight changes.
- Page 10 Alimentation CCTV 0E-1220AD18 Veuillez lire ce manuel attentivement avant installation. Le manuel fourni comprend des instructions pour une installation et une utilisation sûres, ainsi que des diagrammes de câblage et des spécifications. Ne commencez pas l'installation et le branchement de l'équipement avant d'avoir lu le manuel en entier.
-
Page 11: Fiche Technique
Alimentation CCTV 0E-1220AD18 Fiche technique ăЅ? Tension d'entrée en V CA Courant d'entrée en A Tension de sortie en V CC Courant d'entrée en A Courant de sortie par canal en A Courant max. pour fusible PTC classe 2 1.6A 10 po x 10.3 po... - Page 12 Alimentation CCTV 0E-1220AD18 Connexion POWER AC LED indicator will be on when connect with 110VAC 12VDC DC LED indicator will be on when turn on the switch in the board Switch for 1-9 ports Switch for 10-18 ports PTC1 PTC18 ……...
-
Page 13: Montage Et Installation
Alimentation CCTV 0E-1220AD18 Montage et installation ÉTAPE1 Étape 1 : À l'aide du modèle fourni, percez des trous et installez 2 vis sur le mur. ÉTAPE2 Étape 2 : Montez la boîte d'alimentation sur le mur. ÉTAPE3 Étape 3 : Serrez les 2 vis sur le mur pour fixer la boîte d'alimentation. - Page 14 Sous réserve des modalités de la présente garantie limitée, à compter de la date de vente et pendant la période de garantie applicable aux catégories de produits précisée au paragraphe 1b), ADI garantit que ses produits UltraTech sont libres de tout vice de matériaux et de fabrication dans des conditions d'utilisation et d'entretien normales, sauf l'usure normale.
- Page 15 Alimentation CCTV 0E-1220AD18 Cat gories de produits é P riode de la garantie é Batteries plomb-acide scellées 12 mois Blocs d'alimentation CCTV 24 mois Protection contre les surcharges 24 mois UPS (syst mes d'alimentation sans coupure) é 24 mois Alimentation et relais 30 mois Commutateurs réseau/Commutateurs PoE...
- Page 16 Alimentation CCTV 0E-1220AD18 expresses. Les suggestions faites par ADI ou ses mandataires au sujet de l'utilisation, de l'application ou du caractère approprié des produits ne doivent pas être interprétées comme des garanties ou conditions expresses, sauf si ADI confirme par écrit qu'il s'agit de garanties ou de conditions expresses.
- Page 17 établie pour le produit de remplacement. ADI se réserve le droit de donner une note de crédit plutôt que de remplacer le produit. Si l'on établit que le produit UltraTech n'est pas défectueux ou que son mauvais fonctionnement résulte d'une utilisation abusive ou de dommages causés par l'utilisateur, le produit sera retourné...
- Page 18 Alimentation CCTV 0E-1220AD18 5. Lois applicables Pour l'Amérique du Nord – Les lois de l'État de New York s'appliquent à la présente garantie limitée. Pour EMEA - Cette garantie limitée est régie par les lois d'Angleterre et du Pays de Galles.
- Page 19 0E-1220AD18 For additional UltraTech information log on to www.adiglobal.com E474459 1 1 9 1 4 0 2 9 3 0 Technical Support: 833.574.9124...
