LUZ NEGRA ecoled 42.004 Quick Start Manual

Kit de conexión para tiras estancas /
waterproof strips /
Ref: 42.004
Características / Features / Caractéristiques:
• Kit de conexión a alimentación estanco para tira flexible estanca sin
soldadura. / Watertight power supply connection kit for seamless watertight
flexible strip. / Kit connecteur sans soudure pour ruban flexible étanche.
• El pack incluye / Package include
1ud - Conector con cable de alimentación 200mm /
with power cable 200mm /
1ud - Tapa final / End cap /
1ud - Tapa para alimentación /
col.
2ud – Tornillos / Screws /
1ud - Tapa cubre tornillos /
vis.
1ud - Tubo silicona de 5 ml /
Compatibles con las tiras de led ecoled serie Infinity y Ghost profile. /
Compatible with ecoled led strips Infinity and Ghost profile series. /
Compatible avec les barrettes de leds ecoled des séries Infinity et Ghost.

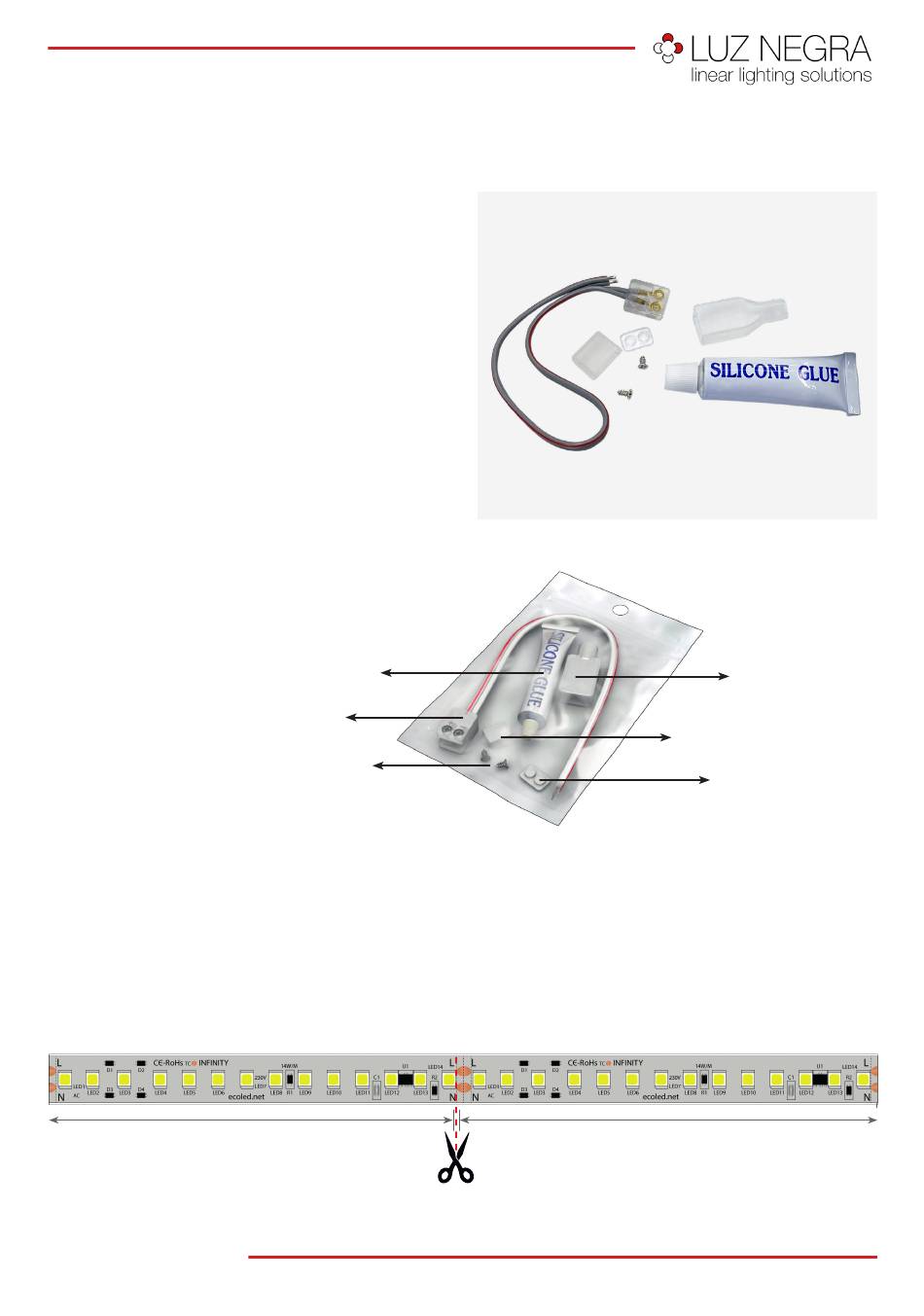

Componentes del pack / Pack components /
Conector con cable de alimentación 200mm /
Connector with power cable 200mm /
Connecteur avec câble 200mm
Instrucciones de montaje / Assembly instructions /
Cortar por la línea más a la izquierda del tramo que vayamos a utilizar (no cortaremos nunca por la línea central). Esto implica sacrificar el tramo de 10cm
anterior, pero si no se hace así y cortamos por la línea central, al aplicar el conector los tornillos no quedarán en el centro de los pads de soldadura y
pueden provocar un cortocircuito quemando toda la tira. /
Cut on the line to the left side of the piece which we are to use (never cut on the middle line). This means doing away with the previous 10cm piece. If we
don't cut in this manner and we cut along the middle line, when we fix the connector, the screws would not be aligned in the centre of the pads and this
could then mean a short circuit, causing the strip to burn out. /
Couper le long de la ligne située le plus à gauche de la section à utiliser (ne jamais couper le long de la ligne centrale). Cela signifie qu'il faut sacrifier la
section précédente de 10 cm. En cas de découpe le long de la ligne centrale, lors de l'application du connecteur, les vis ne seront pas au centre des points
de soudure et peuvent provoquer un court-circuit qui brûlera toute la bande.
Tramo a sacrificar / Section to sacrifice /
ecoled
by Luz Negra
Luz Negra se reserva el derecho de modificar las especificaciones técnicas de sus productos. Para comprobar la información actualizada visite nuestra página web www.luznegra.net
Luz Negra reserves the right to modify the technical specifications of its products. For up-to-date information, please visit our website www.luznegra.net
Luz Negra se réserve le droit de modifier les spécifications techniques de ses produits.Pour obtenir des informations actualisées, veuillez consulter notre site web www.luznegra.net
Kit connecteur pour bandes étanches
/ Le set contient:
1ud - Connector
Connecteur avec câble 200mm.
Capuchon final.
End cap electric feed / Capuchon avec
Vis.
End cap trim / Capuchon pour couvrir les
5ml silicone tube / Tube silicone de 5ml.
Composants du paquet
Tubo de silicona de 5 ml /
5ml silicone tube /
Tube de silicone de 5ml
Tornillos / Screws / Vis
Instructions de montage
Section à sacrifier
Connector kit for
Tapa final /
Capuchon final
Tira a iluminar / Strip to illuminate /
Tapa para alimentación /
Endcap electric feed /
Capuchon pour couvrir
les vis
Endcap /
Tapa cubre tornillos /
Endcap trim /
Capuchon pour couvrir
les vis
Section à éclairer
rev.1 2024 1 /3
