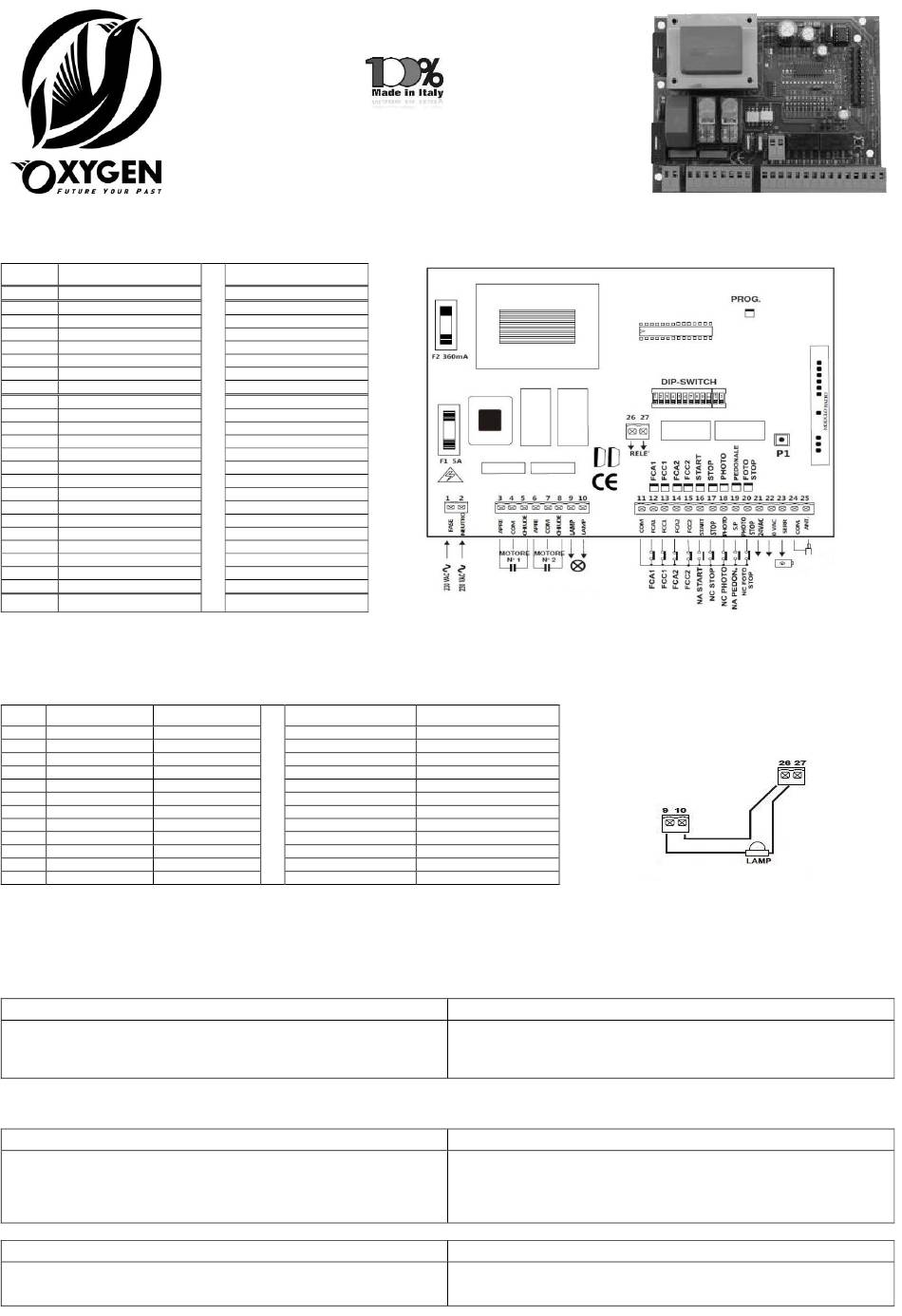

Oxygen HYDRA 230V Technical Manual

Grey cable=common - Capacitors between black and brown in parallel connection (3-5 and 6-8)
Cavo Grigio=comune - Condensatori in parallelo tra nero e marrone (3-5 e 6-8)
CLAMPS
1 - 2 230V LIVE AND NEUTRAL
3 MOTOR 1 OPENING
4 MOTOR 1 COMMON
5 MOTOR 1 CLOSING
6 MOTOR 2 OPENING
7 MOTOR 2 COMMON
8 MOTOR 2 CLOSING
9 – 10 FIXED LAMP
11 ACCESSORIES COMMON
12 NC OPEN LIMIT SWITCH M1
13 NC CLOSE LIMIT SWITCH M1
14 NC OPEN LIMIT SWITCH M2
15 NC CLOSE LIMIT SWITCH M2
16 NO START
17 NC STOP
18 NC CLOSING PHOTOCELLS
19 NO PEDESTRIAN START
20 NC OPENING PHOTOCELLS
21 24VAC ACCESSORIES
22 0 VAC ACCESSORIES + LOCK
23 12 VAC ELECTRIC LOCK
24 ANTENNA COMMON
25 ANTENNA INPUT
26 - 27 FLASHING LAMP CONTACT
*Keep Always 11 and 22 clamps separated - Mantenere sempre i morsetti 11 e 22 separati
DIP SWITCH SETTING – IMPOSTAZIONE DEI DIP SWITCH
DIP ON OFF
1 TIME SETTING MODE STANDARD MODE
2 STEP BY STEP MODE RESIDENTIAL MODE
3 CONDOMINIUM ON CONDOMINIUM OFF
4 DISABLE INPUT 20 ENABLE INPUT 20
5 ELECTRIC LOCK ON ELECTRIC LOCK OFF
6 SLOWDOWN ON SLOWDOWN OFF
7 +3 MIN. LAMP OFF +3 MIN. LAMP ON
8 HYDRAULIC MOTORS MECHANIC MOTORS
9 DISABLE INPUT 12 ENABLE INPUT 12
10 DISABLE INPUT 13 ENABLE INPUT 13
11 DISABLE INPUT 14 ENABLE INPUT 14
12 DISABLE INPUT 15 ENABLE INPUT 15
*Step by step = automatic closing disabled - Residential = step by step and automatic closing - Condominium = do not accept other START during the opening
*Passo-passo = chiusura automatica disabilitata – Residenziale = passo-passo con chiusura automatica – Condominiale = non accetta altri START durante l'apertura
** Hydraulic motors settings: DIP 8 = ON and DIP 6 = OFF
REMOTE CONTROL (KEY FOBS) - TELECOMANDI
REMOTE CONTROLS STORE
- Push and release P1 button, Led automatically switches ON
- Push a Remote Control button, LED makes one blink, Remote is stored,
Until LED is "ON" it's possible to add more remote controls
- Wait for 10 seconds until LED switch OFF automatically
*You can save remote controls only if the gate is closed: Set DIP2=OFF, switch-on main power supply and wait for gate closing automatically.
*È possibile memorizzare i telecomandi solamente a cancello chiuso: Impostare DIP2=OFF, alimentare la scheda con la 230V ed attendere che il cancello chiuda automaticamente
PEDESTRIAN REMOTE CONTROL BUTTON STORE
- Push and release twice P1 button, Led automatically switches ON, makes some lamps
and switches ON again
- Push another Remote Control button, LED makes one blink, Remote is stored,
Until LED is ON you can add more remote controls
- Wait for 10 seconds until LED switch OFF
MEMORY RESET
- Push and keep pushed P1 button, Led automatically switch ON
- Keep P1 push until LED switch OFF
- Release P1, LED makes ONE blink, Memory is free
HYDRA 230V
Easy Technical Manual / Manuale Tecnico semplificato
CONNECTIONS - COLLEGAMENTI
MORSETTI
230V FASE E NEUTRO
MOTORE 1 APERTURA
MOTORE 1 COMUNE
MOTORE 1 CHIUSURA
MOTORE 2 APERTURA
MOTORE 2 COMUNE
MOTORE 2 CHIUSURA
LUCE FISSA
COMUNE ACCESSORI
NC FINECORSA APRE M1
NC FINECORSA CHIUDE M1
NC FINECORSA APRE M2
NC FINECORSA CHIUDE M2
NA START
NC STOP
NC FOTOCELLULE CHIUSURA
NO START PEDONALE
NC FOTOCELLULE APERTURA
24VAC ACCESSORI
0 VAC ACCESSORI + SERRAT.
12 VAC ELETTROSERRATURA
CALZA ANTENNA
INGRESSO ANTENNA
CONTATTO LAMPEGGIANTE
ON
APPRENDIMENTO TEMPI
PASSO-PASSO
CONDOMINIALE ON
DISABILITA INGR. 20
ELETTROSERRATURA ON
RALLENTAMENTO ON
+ 3 MIN. LAMP OFF
MOTORI OLEODINAMICI
DISABILITA INGR. 12
DISABILITA INGR. 13
DISABILITA INGR. 14
DISABILITA INGR. 15
**Impostazioni Motori Oleodinamici: DIP 8 = ON e DIP 6 = OFF
OFF
FUNZIONAMENTO NORMALE
RESIDENTIALE
CONDOMINIALE OFF
ABILITA INGR. 20
ELETTROSERRATURA OFF
RALLENTAMENTO OFF
+3 MIN. LAMP ON
MOTORI MECCANICI
ABILITA INGR. 12
ABILITA INGR. 13
ABILITA INGR. 14
ABILITA INGR. 15
MEMORIZZAZIONE TELECOMANDI
- Premere e rilasciare il pulsante P1, il LED automaticamente si accende
- Premere un pulsante del telecomando, il LED fa un lampeggio, Telecomando salvato,
Finché il LED è acceso è possibile aggiungere ulteriori telecomandi
- Attendere 10 secondi finché il LED non si spegne automaticamente
MEMORIZZAZIONE TASTO DI APERTURA PEDONALE
- Premere e rilasciare il pulsante P1 due volte, il LED automaticamente si accende fisso,
lampeggia e si riaccende fisso
- Premere un altro pulsante del telecomando, il LED fa un lampeggio, Telecomando
salvato, finché il LED è acceso è possibile aggiungere ulteriori telecomandi
- Attendere 10 secondi circa finché il LED non si spegne automaticamente
RESET DELLA MEMORIA
- Premere e tenere premuto il pulsante P1, il LED automaticamente si accende fisso
- Tenere premuto P1 finché il LED non si spegne
- Rilasciare P1, il LED fa un lampeggio, La memoria è vuota
EUREKA 230V FLASHING LAMP CONNECTION
CONNESSIONE LAMPEGGIANTE EUREKA 230V
