HENRY S-9530 Application And Installation Instructions

Mechanical oil level regulators
Hide thumbs

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Table of Contents

English
Key

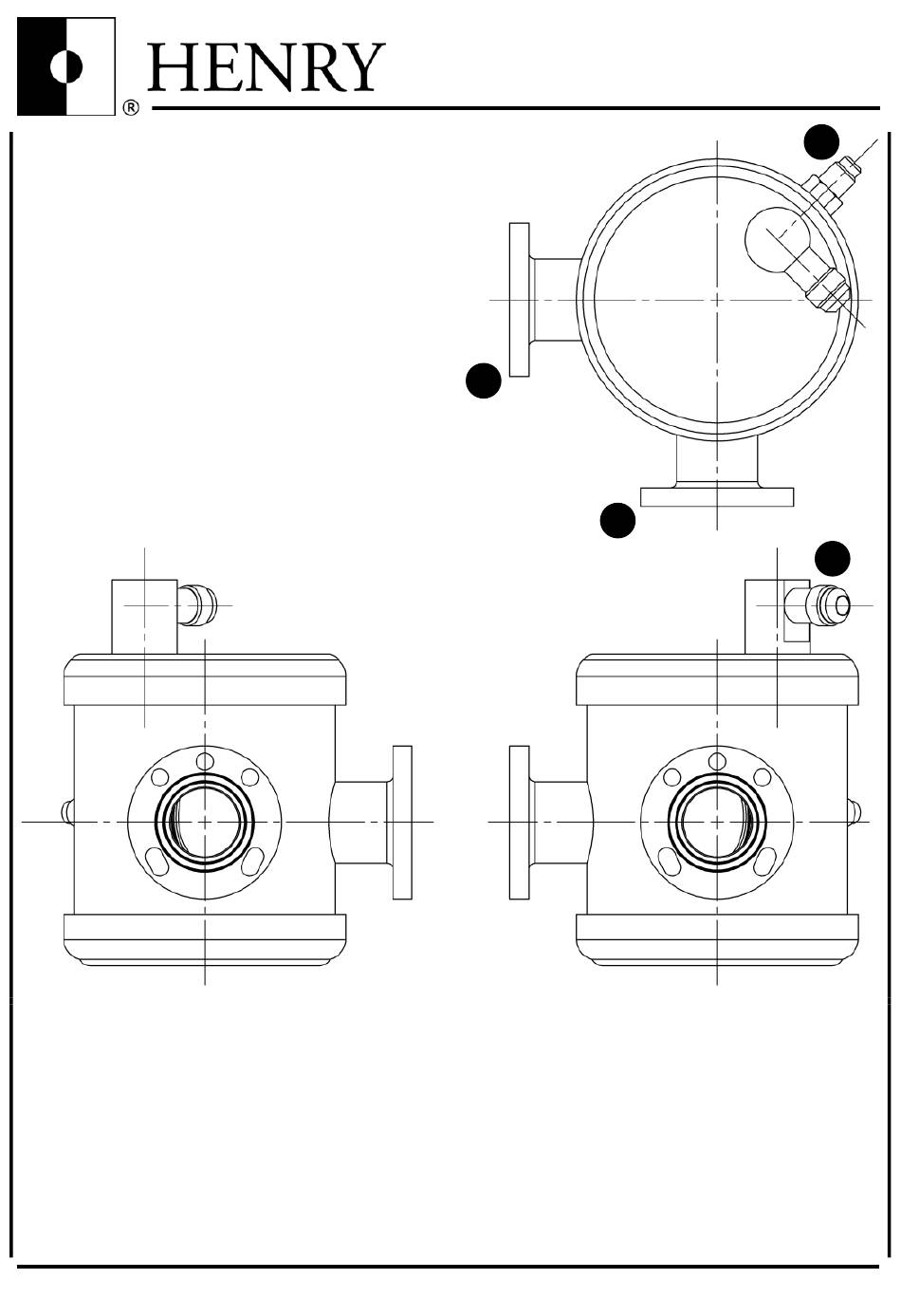

1. Flange Connections
2. Oil Inlet Connection
3. Equalisation Connection
Product Description
The function of a Mechanical Oil Level Regulator is to control the oil level in the
compressor crankcase, protecting the compressor from damage.
Mechanical oil level regulators are used in Low Pressure Oil Management Systems. They
are designed for use with reciprocating compressors and are not recommended for scroll
compressors.
All models are suitable for HCFC and HFC refrigerants, along with their associated oils.
Created on: 12/21/21, using Template: Henry IS TemplateC revA
Application & Installation Instructions
MECHANICAL OIL LEVEL REGULATORS
1
3-025-5005 revH / ECN: S22-1977
1
3
2
page 1
