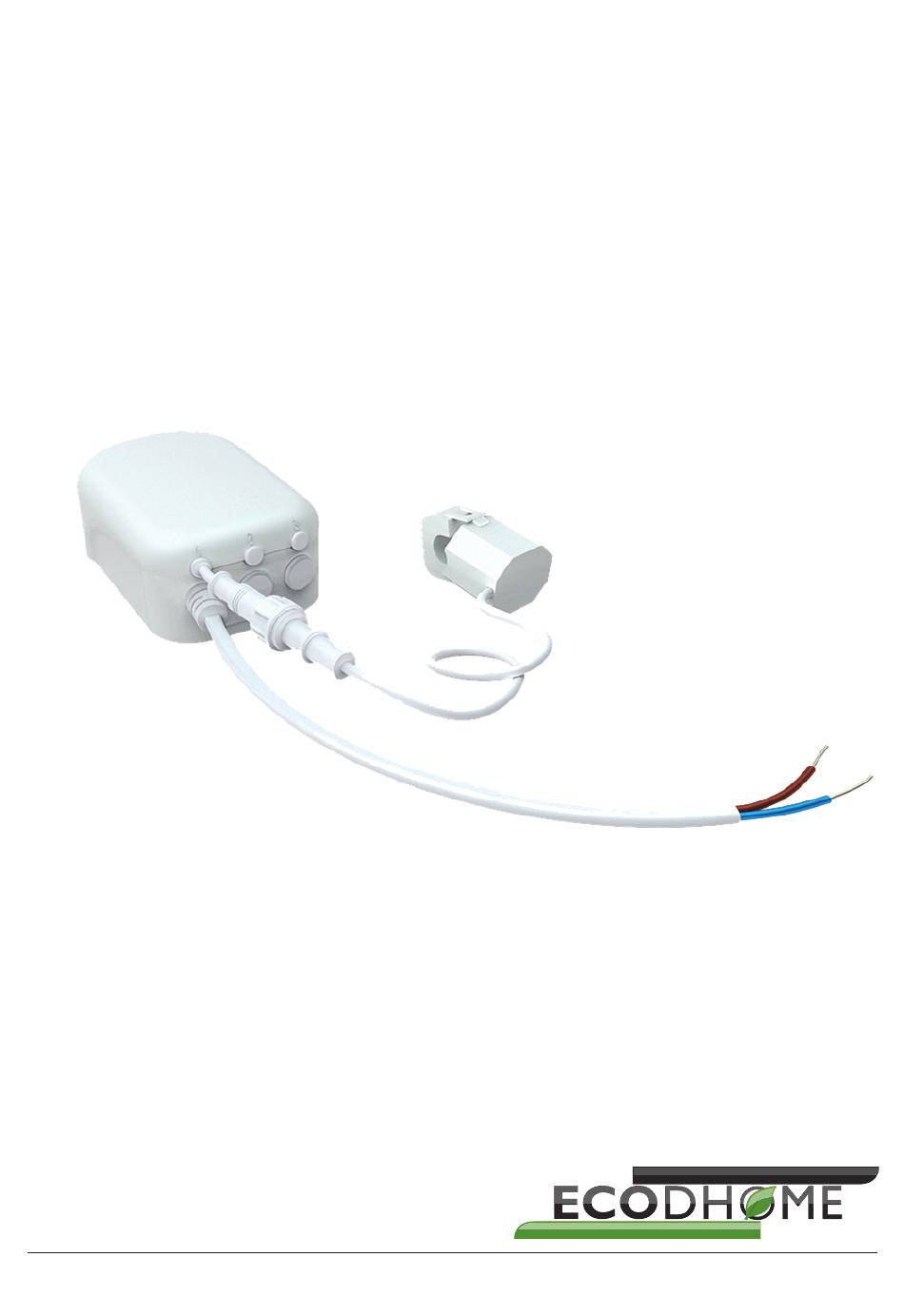

- Page 1 Misuratore di energia - 2° edizione Manuale di istruzioni www.ecodhome.com...
-
Page 2: Table Of Contents
Sommario 3 – Introduzione 4 – Descrizione e specifiche prodotto 5 – Montaggio 7 – Installazione 8 – Funzionamento 9 – Smaltimento 10 – Garanzia... -
Page 3: Introduzione
Introduzione SmartDHOME vi ringrazia per aver scelto questo misuratore induttivo di energia per il monitoraggio degli impianti. Il presente misuratore è un dispositivo certificato Z- Wave, compatibile con i gateway della linea MyVirtuo- so Home. Tutti i dispositivi Z-Wave alimentati dalla rete elettrica svolgono anche la funzione di ripetizione di segnale aiutando ad eliminare possibili zone d’ombra del segnale. -
Page 4: Descrizione E Specifiche Prodotto
Descrizione e specifiche prodotto Il presente misuratore di energia rileverà il consumo della linea a cui è stato collegato, fornendo in tempo reale i dati di W e kWh misurati. Il presente dispositivo è stato studiato per un utilizzo interno. Specifiche Protocollo: Z-Wave. Frequenza di trasmissione: 868.42 MHz. Portata del segnale: 24 m in campo aperto. Alimentazione: da rete. -
Page 5: Montaggio
Fasi misurabili: 1 o 3 (in base al modello acquistato). Misure: W e kWh. Corrente misurabile: 0,02 A - 200 A/fase (in funzione del morsetto collegato): • 10 mm: max 60 A; • 16 mm: max 100 A; • 24 mm: max 200 A. Grado di protezione: IP43. Dimensione: 100 (A) * 65 (L) * 37 (P) mm. Contenuto confezione 1 Misuratore induttivo di energia (monofase o trifase). 1 Manuale di istruzioni. Montaggio Esistono 2 modalità per alimentare il dispositivo, con collegamento diretto al quadro elettrico o collegamento ad una spina. - Page 6 Schema di collegamento al quadro generale Nota: Nel caso in cui si utilizzasse il dispositivo in un si- stema con impianto fotovoltaico, per monitorare corret- tamente l’energia consumata il clamp andrà posizionato a valle dell’interruttore generale.
-
Page 7: Installazione
Schema di collegamento ad una spina Installazione Togliere il supporto per il fissaggio a muro, sul retro del dispositivo è presente il pulsante di ac- coppiamento che è utilizzato per l’inclusione e l’esclusione. Per l’inclusione del dispositivo: posizionare il ga- teway MyVirtuoso Home (per tale operazione si faccia riferimento al relativo manuale utente) in... -
Page 8: Funzionamento
modalità inclusione, premere il pulsante di accop- piamento del dispositivo per 3 volte consecutive entro 1.5 sec. A questo punto il dispositivo sarà incluso. Per l’esclusione del dispositivo: posizionare il ga- teway MyVirtuoso Home in modalità esclusione, premere il pulsante di accoppiamento del dispo- sitivo per 3 volte consecutive entro 1.5 sec. A que- sto punto il dispositivo sarà escluso. Nota: Affinchè l’operazione vada a buon fine, durante la fase di inclusione/esclusione il dispositivo dovrà ri- manere in un raggio non superiore a 1 metro dal gate- way MyVirtuoso Home. -
Page 9: Smaltimento
consumo e i relativi dati energetici saranno disponibili sull’interfaccia utente. Smaltimento Non smaltire apparecchi elettrici nei rifiuti urbani in- differenziati, utilizzare servizi di raccolta differenziata. Contattare il comune locale per informazioni riguar- danti i sistemi di raccolta disponibili. Se gli apparecchi elettrici vengono smaltiti in discari- che o nei posti non appropriati, le sostanze pericolose possono fuoriuscire nelle acque sotterranee ed entrare nella catena alimentare, danneggiando la salute e il benessere. Quando si sostituisce vecchi elettrodomestici con quel- li nuovi, il rivenditore è legalmente obbligato a ritirare il vecchio apparecchio per lo smaltimento gratuitamen-... -
Page 10: Garanzia
Garanzia Visita il link: http://www.ecodhome.com/acquista/garanzia-e-ripa- razioni.html SmartDHOME Srl www.ecodhome.com info@smartdhome.com P/N 01335-1800/1805-00 Rev. 04/2016... - Page 13 Energy meter - 2ᵑᵈ edition Installation Manual www.ecodhome.com...
- Page 14 Summary 13 – I ntroduction 14 – Product description and specification 15 – Mounting 17 – Installation 18 – O peration 18 – Warning 19 – Limited warranty...
-
Page 15: Introduction
Introduction Thank you for choosing the Smartdhome energy meter for pairing with the home automation gateway. This module is a Z-Wave enabled device and is fully compatible with MyVirtuoso Home network. Every mains powered Z-Wave enabled device acts as a signal repeater and multiple devices result in more possible transmission routes, which helps eliminate “RF dead-spots”... -
Page 16: Product Description And Specification
Product description and specification This energy meter can wirelessly report real time wattage and kWh usage of the AC mains to MyVir- tuoso Home gateway. For indoor use only. Specification Protocol: Z-Wave. Frequency range: 868.42 MHz. Operating range: 24 m uninterrupted. Power supply: from mains. Measurement: Watts or kWh. Measurable phases: 1 or 3 (according on the pur-... -
Page 17: Mounting
chased model). Measurable current: 0,02 A to 200 A /phase (depend- ing on the terminal connected): • 10 mm: 60 A; • 16 mm: 100 A; • 24 mm: 200 A. Degree of protection: IP43. Dimensions: 100 (H) * 65 (W) * 37 (D) mm. Package contents 1 Energy meter. 1 Installation manual. Mounting There are 2 ways to power the device, with direct connection to the electrical panel or through link to a plug. Note: To avoid danger it is advisable to turn off the general mains before making connections of this device and any other electrical links. - Page 18 Electrical panel installation scheme Note: If you use the device in a system with photovol- taic plant, the clamp should be placed upstream of the main switch, in order to correctly detect the energy consumption.
-
Page 19: Installation
Plug installation scheme Installation In the rear cover, there is a button which is used to carry out the inclusion or exclusion. For inclusion: put MyVirtuoso Home gateway into inclusion mode (for this operation refer to users manual) and press the inclusion button 3 times within 1.5 seconds. For inclusion: put MyVirtuoso Home gateway into exclusion mode and press the exclusion button 3... -
Page 20: Operation
times within 1.5 seconds. Note: During the inclusion/exclusion phase, the device should be within 1 meter of MyVirtuoso Home gate- way. Note: if the device was correctly included into MyVir- tuoso Home gateway, the red Status Indication LED will be solid. If the device was correctly excluded from the MyVirtuoso Home network the red LED will flash. Operation As soon as the meter is connected to the phase you want to measure, it transmits the consumption data collected and this energy data will be available on the user interface. Warning Do not dispose of electrical appliances along with gen- eral waste, use separate collection facilities. Contact your local council for information regarding the collection systems available. -
Page 21: Limited Warranty
When replacing old appliances with new ones, the re- tailer is legally obligated to take back your old appli- ance for disposal free of charge. Limited warranty Visit our website: http://www.ecodhome.com/acquista/garanzia-e-ri- parazioni.html... - Page 22 SmartDHOME Srl www.ecodhome.com info@smartdhome.com For United Kingdom and Ireland only, refers to: www.ecodhome.co.uk info@smartdhome.co.uk Rev. 04/2016 P/N 01335-1800/1805-00...
