Summary of Contents for Sport-thieme 1698305

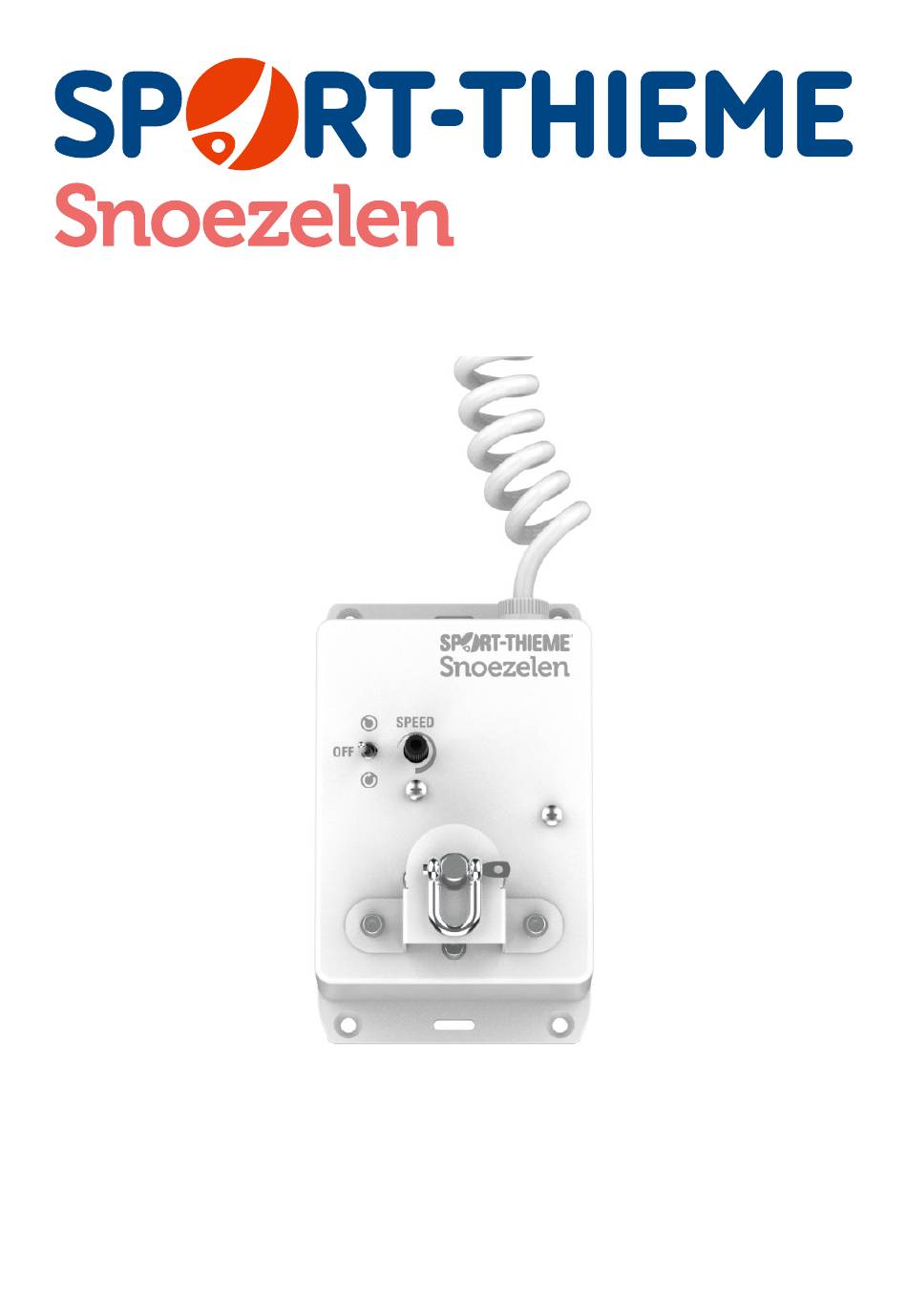

- Page 1 Ar�kelnummer | item number: 1698305 Nutzungsinforma�onen • Informa�on for Use Motor für Spiegelkugeln Mirror-Ball Motor...
- Page 2 Telefax | Fax: ...............................+49 5357 18190 E-Mail: ...............................info@sport-thieme.de Web: ..............................www.sport-thieme.de 2. Auflage Dezember 2023 | 2nd edi�on December 2023 © 2023 Sport-Thieme GmbH Nachdruckverbot: Ein Nachdruck dieses Dokuments, auch nur auszugsweise, ist nur mit schri�licher Genehmigung der Sport- Thieme GmbH erlaubt.
-
Page 3: Table Of Contents
Inhaltsverzeichnis 1. Bes�mmungsgemäßer Gebrauch ......................... 4 2. Sicherheitshinweise ............................4 2.1 Allgemeines Sicherheitsverständnis ........................4 2.2 Gefahr eines elektrischen Schlags .........................4 2.3 Hinweise zur Montage ............................5 3. Geräteübersicht ..............................5 4. Montage ................................6 4.1 Was Sie vor der Montage beachten müssen ......................6 4.2 Montageanleitung ..............................6 4.3 Die Drehung steuern ..............................6 5. -
Page 4: Bes�Mmungsgemäßer Gebrauch
1. Bes�mmungsgemäßer 2. Sicherheitshinweise Gebrauch 2.1 Allgemeines Sicherheitsverständnis Der Motor für Spiegelkugeln von Sport-Thieme (im Fol- Der Motor für Spiegelkugeln ist sicher konstruiert und genden als „Motor“ bezeichnet) ist eine Antriebseinheit, entspricht den gesetzlichen Anforderungen an die Pro- an welcher eine Spiegelkugel befes�gt wird. Der Motor duktsicherheit. -
Page 5: Hinweise Zur Montage

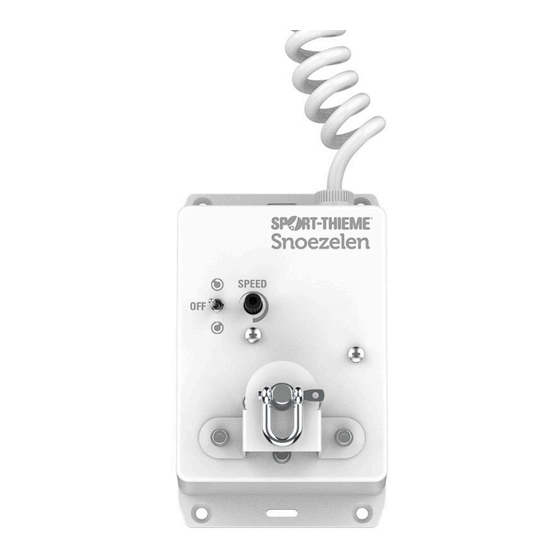

Netzkabel ④ Löcher für Schraubbefes�gung Schäkel zum Einhängen von Spiegelkugel und Si- ⑤ cherungske�e ⑥ Drehachse Lieferumfang: Als op�onales Zubehör sind erhältlich: • Motor für Spiegelkugeln • Spiegelkugeln in verschiedenen Größen • Nutzungsinforma�onen • Sport-Thieme Snoezelen LED-Lichtspot Motor für Spiegelkugeln... -
Page 6: Montage
4.3 Die Drehung steuern 1. Schalten Sie den Motor mit dem Schalter Drehrich- 3. Mit dem Drehregler Geschwindigkeit stellen Sie die tung ein. Drehgeschwindigkeit der Spiegelkugel ein. 2. Mit dem Schalter Drehrichtung können sie außer- dem die Drehrichtung der Spiegelkugel ändern. www.sport-thieme.de... -
Page 7: Transport Und Reinigung
5. Transport und Reinigung WARNUNG! Gefahr eines elektrischen Schlages Ein elektrischer Schlag kann zu schweren oder tödlichen Verletzungen führen. ▶ Schalten Sie den Motor für Spiegelkugeln vor der Reinigung spannungsfrei. • Transpor�eren und Versenden Sie das Gerät in der Originalverpackung. Ist diese nicht mehr vorhanden, verwenden Sie eine passende Kartonage mit ausreichend Polstermaterial. -
Page 8: Technische Daten
7. Technische Daten Sport-Thieme Motor für Spiegelkugeln Gehäusematerial Aluminium, Stahl, pulverbeschichtet Gewicht 0,3 kg Einsatzbereich nur für trockene Innenräume Umgebungstemperatur -30°C – +35°C Maximale Belastung der Au�ängung 50 N Maximales Gewicht der Spiegelkugel 5,0 kg (entspricht ca. 40 cm Durchmesser) max. - Page 9 Table of contents 1. Intended Use ..............................10 2. Safety Instruc�ons ............................10 2.1 General Understanding of Safety .........................10 2.2 Danger of Electric Shock ..........................10 2.3 Notes on moun�ng .............................11 3. Overview and important parts .......................... 11 4. Moun�ng ................................12 4.1 What you should consider before moun�ng ....................12 4.2 Moun�ng instruc�ons ..........................12 4.3 Controlling the Rota�on ..........................12...
-
Page 10: Intended Use
1. Intended Use 2. Safety Instruc�ons 2.1 General Understanding of Safety The Sport-Thieme Mirror-Ball Motor (hereina�er referred to as ‘motor’) is a drive unit to which a mirror ball is a�ached. The motor makes the mirror ball rotate while it This Mirror-Ball Motor is safely constructed and complies is illuminated with a focused beam of light. -
Page 11: Notes On Moun�Ng
Shackle for mirror ball and safety chain ⑥ Drive axle Scope of delivery: Op�onal accessories are available: • Mirror-Ball Motor • Mirror balls in various sizes • Informa�on for use • Sport-Thieme Snoezelen LED Light Spot Mirror-Ball Motor Mirror-Ball Motor... -
Page 12: Moun�Ng
• We recommend illumina�ng the mirror ball with a a slant, the motor axle can be damaged. Sport-Thieme Snoezelen LED Light Spot that is per- manently mounted in the room. • The power cord and plug must never be damaged, dis- connected or altered. -
Page 13: Transport And Cleaning
EU-wide return and recycling of waste equipment. This direc�ve was transposed into German law with the na- �onal Electrical and Electronic Equipment Act [ElektroG]. In accordance with the ElektroG, Sport-Thieme GmbH is re- gistered as a manufacturer with the German registra�on authority S��ung Elektroaltgeräte Register EAR (Office for Old Electrical Equipment Register). -
Page 14: Technical Specifica�Ons
7. Technical specifica�ons Sport-Thieme Mirror-Ball Motor Housing material Aluminium, steel, powder coated Weight 0.3 kg / 0.66 lbs Area of applica�on only for dry interiors Ambient temperature -30°C – +35°C | -22°F – +95°F Maximum load of hanging 50 N Maximum weight of the mirror-ball 5 kg / 11 lbs, (corresponds to a diameter of approx. -
Page 15: Konformitätserklärung
Diese Konformitätserklärung wird in unserer alleinigen Verantwortung erteilt/ This declara�on of conformity is issued under our sole responsibility Produkt:/ product: • Sport-Thieme LED-Projektor für Effekträder 20W • Sport-Thieme LED Projector for Effect Wheels 20W • Sport-Thieme LED-Projektor 20-40W • Sport-Thieme LED-Projector 20-40W •... - Page 16 Ar�kelnummer | item number: 1698305 Sport-Thieme GmbH Helmstedter Straße 40 38368 Grasleben Germany Tel. +49 5357 18181 Fax +49 5357 18190 info@sport-thieme.de www.sport-thieme.de info@sport-thieme.com www.sport-thieme.com...
