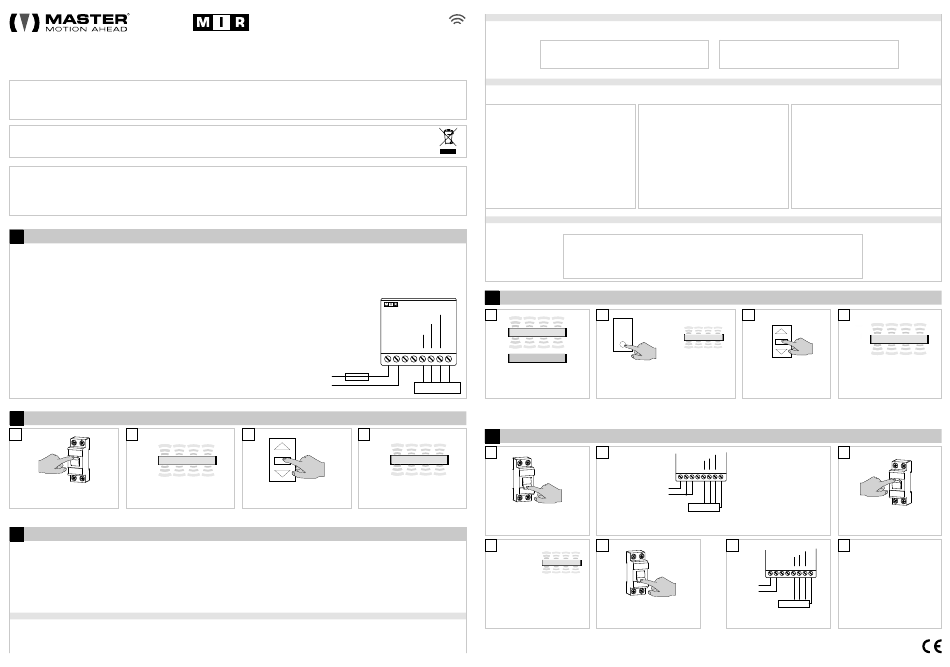

Master MIR RGB Manual

R
www.mastermotion.eu www.mastermotion.eu
In questo foglio sono contenute importanti informazioni riguardanti le modalità d'uso e la sicurezza della installazione. Rispettare le istruzioni e conservarle per
eventuali successive consultazioni. Il modulo MIR RGB è idoneo al controllo di una barra led RGB funzionante alla tensione continua di 12/24 Vdc, ogni altro uso è
improprio e vietato. Questo prodotto è compatibile con trasmettitori serie ARCO, VISIO, FLUTE, KUADRO, KORT ed equivalenti. Prima di iniziare la procedura di
programmazione, leggere il manuale istruzioni del trasmettitore. Nella descrizione seguente il trasmettitore è rappresentato in forma del tutto generica.
Note sui sistemi radio
Gli impianti radio non vanno utilizzati in ambienti con alto fattore di disturbo (ad esempio in vicinanza di stazioni di polizia, aeroporti, banche, ospedali). E' comunque consigliabile un
sopralluogo tecnico prima di installare un qualsiasi sistema radio al fine di verificare l'idoneità all'installazione dei sistemi radio. Le apparecchiature radio possono essere utilizzate
soltanto laddove eventuali disturbi o malfunzionamenti del trasmettitore o del ricevitore non rappresentino fattore di rischio, o se tale fattore di rischio è annullato da opportuni sistemi di
sicurezza. Impianti radio funzionanti nello stesso campo di frequenze possono fra loro disturbarsi, provocando il non corretto funzionamento dei sistemi radio.
Smaltimento
Al termine del ciclo di vita del prodotto, smaltirlo secondo quanto previsto dai regolamenti locali, oppure riconsegnarlo al rivenditore al momento dell'acquisto di un
nuovo prodotto equivalente. Questo prodotto potrebbe contenere sostanze inquinanti per l'ambiente e pericolose per la salute, è vietato smaltire il prodotto gettandolo
nei rifiuti domestici.
CARATTERISTICHE TECNICHE
Alimentazione: da 12 Vdc a 24 Vdc
Assorbimento massimo: 5 A
Dimensioni: 45 x 33 x 25 mm
Peso: 40 g
Temperatura di esercizio: da –20 a +55 °C
1
COLLEGAMENTI ELETTRICI
Il modulo deve essere installato da personale tecnico qualificato in modo tale da rispettare tutte le norme e leggi vigenti sul territorio
assenza di alimentazione ● Operare sul modulo con cautela, utilizzando utensili adeguati
distanza fra loro non deve essere inferiore a 1,5 mt ● Non installare il modulo in prossimità di superfici metalliche
autorizzazione della casa costruttrice ● È vietato e pericoloso aprire o manomettere il contenitore
dell'antenna ● Il prodotto non prevede alcuna protezione contro sovraccarichi o cortocircuito. Prevedere sulla linea di alimentazione una protezione, ad esempio
un fusibile da 5A ● Il modulo LED MIR RGB non prevede alcuna protezione per l'acqua e solo una protezione essenziale per il contatto con parti solide. È vietato
installare il modulo in luoghi non adeguatamente protetti.
1.1 ALIMENTAZIONE
Il modulo MIR RGB può essere alimentato dalla tensione minima di 12 Vdc alla tensione
massima di 24 Vdc. La tensione di alimentazione deve essere applicata ai morsetti
La mancata osservanza della polarità può danneggiare il modulo in modo irreversibile.
1.2 COLLEGAMENTO DELLA BARRA LED
La barra LED deve essere collegata ai morsetti 5 (blu) 6 (rosso) 7 (verde) 8 (+) ,
modulo deve essere collegato un carico massimo pari a 5A.
2
PRIMA INSTALLAZIONE
A B
4x
ON
Alimentare il modulo La barra LED si accende
brevemente per 4 volte
3
COMANDI RADIO
SALITA: - se la barra è spenta si accende
- se la barra è accesa, cambia colore (vedi 3.1)
DISCESA: - se la barra è spenta nessuna operazione
- se la barra è accesa si spegne
ORIENTA SX: - riduce l'intensità luminosa (vedi 3.2)
3.1 CAMBIO COLORE
Quando la barra è accesa, è possibile cambiare il colore emesso premendo brevemente SALITA del trasmettitore. I colori selezionabili sono: bianco, rosso, giallo,
azzurro, rosa, verde, blu, arancio, viola (*).
(*) I colori effettivamente visualizzati possono discostarsi leggermente da quelli elencati. La barra LED utilizzata può incidere sui colori effettivamente visualizzati.
RGB
Grado di protezione: IP20
Frequenza radio: 433.42 MHz
Trasmettitori memorizzabili: 15
Portata (stime): 100m campo aperto 20m dentro edifici
● Nel caso di più apparecchiature radio nello stesso impianto, la
● Non modificare o sostituire parti senza
● E' vietato tagliare o manomettere in alcun modo il cavo
1 (+) 2(-) e .
Fusibile 5A
, , . Per ciascun
+
12/24 Vdc
-
C D
Entro 15 secondi premere STOP La barra si accende brevemente
del trasmettitore da memorizzare
ORIENTA DX: - aumenta l'intensità luminosa (vedi 3.2)
STOP + FOR ME: - se la barra è spenta nessuna operazione
- se la barra è accesa memorizza il colore che la
barra deve assumere all'accensione (vedi 3.3)
FOR ME: - giochi di luce (vedi 3.4)
3.2 VARIAZIONE DELLA LUMINOSITÀ
Quando la barra è accesa, per variare la luminosità inviare il comando ORIENTA SX oppure ORIENTA DX fino a raggiungere il livello desiderato. Per passare dal
433,42 MHz
livello minimo al livello massimo e viceversa sono necessari circa 5 secondi.
rev03.2_30.03.22
ARCO
SINISTRA fino a raggiungere la luminosità desiderata
3.3 COLORE ALL'ACCENSIONE
Quando si accende la barra LED il colore emesso è il bianco (impostazione di fabbrica). Se si desidera che all'accensione la barra emetta un colore diverso
operare come segue:
ARCO
ü Premere brevemente SU più volte, fino a
selezionare il colore desiderato
ü
Se si desidera modificare la luminosità
mantenere premuto ORIENTA SINISTRA o
ORIENTA DESTRA
ü
Premere STOP e subito dopo FOR ME.
Mantenere premuti i due pulsanti per circa 2
secondi, finché la barra emette due brevi
lampeggi ad indicare che il parametro è stato
memorizzato
3.4 EFFETTI DI LUCE
E' possibile attivare uno fra i seguenti effetti di luce: colors, flash, strobe, fade, smooth.
● Effettuare i collegamenti in
4
MEMORIZZAZIONE/CANCELLAZIONE DI UN TRASMETTITORE
e
RGB
A
verde
rosso
blu
+
1 2 3 4 5 6 7 8
Se la barra a leds è accesa,
BARRA LED RGB
spegnerla
Il modulo può memorizzare fino a 40 diversi codici radio. La condizione di "memoria esaurita" viene segnalata con 4 lampeggi della barra led. Se il modulo ha memorizzato un solo
trasmettitore portatile, questo non può essere cancellato. Il tentativo di cancellare l'unico trasmettitore portatile memorizzato viene segnalato con 4 lampeggi della barra led.
5
RESET
A
1x
OFF
per 1 volta
Togliere alimentazione al modulo.
D
Attendere 2x
circa 30s
Attendere circa 30 sec, finché la
barra led lampeggia 2 volte ad
indicare che le condizioni di
fabbrica sono state ripristinate.
MASTER S.p.A. via S. Pertini 3, Martellago (VE)
Tutti i prodotti e le specifiche tecniche citati in questo documento sono soggetti a variazioni senza preavviso. Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi
impropri, erronei o irragionevoli.
FLUTE, KUADRO, KORT, VISIO
Premere i tasti ORIENTA DESTRA e ORIENTA Premere due volte STOP e poi premere (e tenere premuto)
SU o GIU fino a raggiungere la luminosità desiderata
FLUTE, KUADRO, KORT
ü Premere brevemente SU più volte, fino a
selezionare il colore desiderato
ü
Se si desidera modificare la luminosità,
premere due volte STOP e poi premere (e
tenere premuto) SU o GIU fino a raggiungere la
luminosità desiderata
ü Premere 6 volte STOP e poi premere GIU. La
barra emette due brevi lampeggi ad indicare
che il parametro è stato memorizzato
ARCO, VISIO
ü
Premere FOR ME per attivare il primo effetto di luce
ü
Per passare all'effetto di luce successivo premere nuovamente FOR ME
ü
Per uscire dagli effetti, premere SU o STOP. Premere GIU per spegnere la barra LED
B
2x
Mantenere premuto PROG di un trasmettitore
già memorizzato per circa 5 sec, finché la
barra led lampeggia per 2 volte
B
+
1 2 3 4 5 6 7 8
+
12 / 24 Vdc
-
BARRA LED RGB
Collegare assieme i morsetti
E F
OFF
Togliere tensione al modulo ed
attendere 20 secondi.
VISIO
ü Premere brevemente SU più volte, fino a
selezionare il colore desiderato
ü
Se si desidera modificare la luminosità,
premere due volte STOP e poi premere (e
tenere premuto) SU o GIU fino a raggiungere la
luminosità desiderata
ü Premere STOP e subito dopo FOR ME.
Mantenere premuti i due pulsanti per circa 2
secondi, finché la barra emette due brevi
lampeggi ad indicare che il parametro è stato
memorizzato
C D
1x
Entro 15 sec premere
brevemente STOP del
trasmettitore da
La barra led lampeggia 1 volta
memorizzare/cancellare
C
ON
2 e . 3 Alimentare il modulo.
G
+
1 2 3 4 5 6 7 8
INSTALLARE NUOVAMENTE
IL MODULO SEGUENDO LA
+
12 / 24 Vdc
PROCEDURA DESCRITTA
-
ALLA SEZIONE 2 "PRIMA
INSTALLAZIONE".
BARRA LED RGB
Ripristinare i collegamenti.
