Telegärtner UMJ-SL Assembly Instructions

UMJ-SL Modul / Module Cat.6A

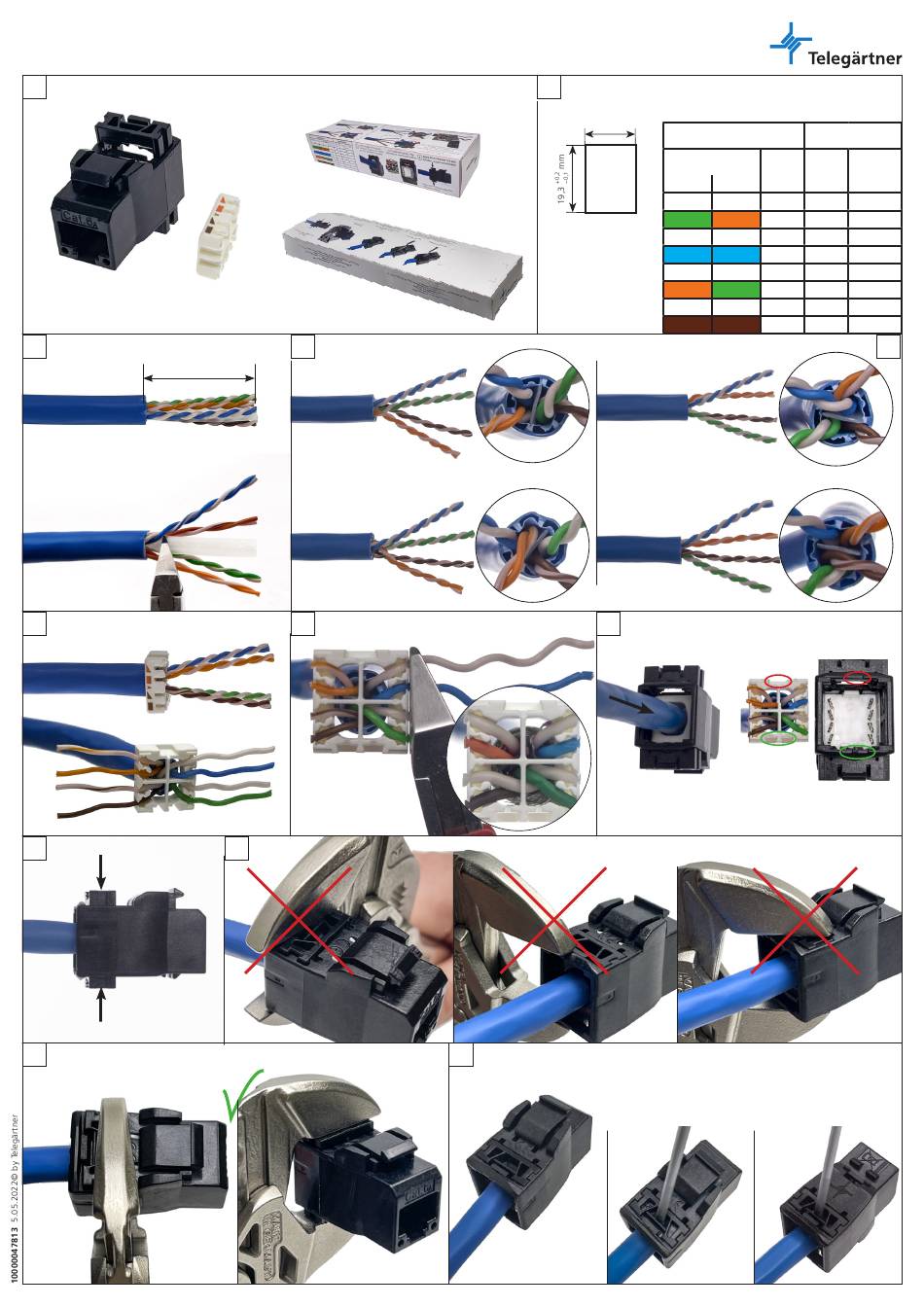

Montageanleitung / Assembly Instructions

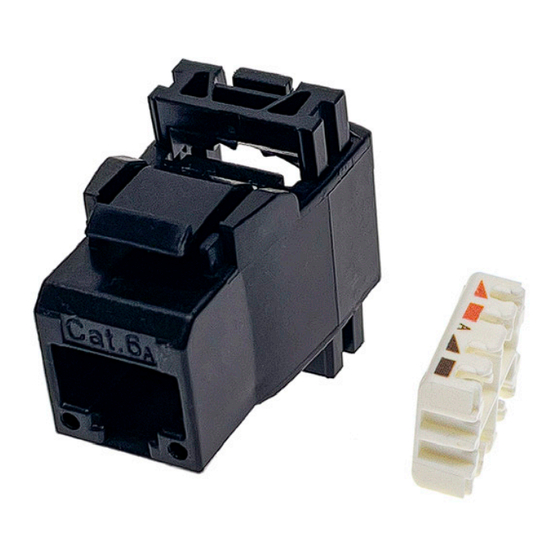

1 Lieferumfang / Scope of delivery
3
Abisolierlänge / Stripping length
min. 30 mm
U/UTP
nicht metallisches Trennelement abschneiden
cut non-metallic separator
5 Adernpaare gemäß Farbcode in den Adernmanager
einführen / Insert pairs according to colour code
into wire manager
T568A
Adernpaare entdrillen und fest in den
Adernmanager hineinziehen
Untwist pairs and pull them tightly into the wire manager
8 Beide Klemmkörper
mit den Händen
zusammendrücken
Press both clamps
together with
your hands
Zange auf die Gehäusehöhe einstellen und Klemmkörper zusammendrücken
10
Set the pliers to the height of the housing and press clamps together
Zangenschlüssel
Plier-Wrench
Telegärtner Karl Gärtner GmbH • Lerchenstr. 35 • D-71144 Steinenbronn • Tel.: +49 (0)7157/125-0 • Fax: +49 (0)7157/125-5120 • E-Mail: info@telegaertner.com •
VE/PU = 24
100042431 T568A
100042316 T568B
4a Adernpaare vorsortieren / presort pairs
T568A
Kabelseite 1 / Cable end 1
Kabelseite 2 / Cable end 2
6 Adern bündig abschneiden, max. 0,3 mm überstehend
cut wires flush, wires protrude max. 0.3 mm
9 Versetztes Ansetzen der Zange führt zur Beschädigung des Gehäuses und zum Fehlanschluss des Moduls Versetztes Ansetzen
Misaligned application of the pliers will damage the housing and cause wrong termination of the Module Misaligned application of the pliers will
2 Montageausschnitt/Mounting cutout
VE/PU=12
Materialdicke / Material thickness
100034491 T568A
1,5 + 0,05 mm
100034493 T568B
+0,20
14,7
−0,05
Cu-Leiterdurchmesser
Conductor diameter
• massiv/solid wire:
0,41-0,64 mm/
AWG26/1-22/1
• Litze/stranded wire:
0,46-0,76 mm/
AWG27/7-22/7
T568B
Kabelseite 1 / Cable end 1
Kabelseite 2 / Cable end 2
7
Insert wire manager into
connector housing
11
Für Kabel AWG22/1 und
AWG23/1 ist die Zug-
entlastung korrekt
with screw driver until second dent of the clamp locks in place
For cable AWG22/1 and
AWG23/1 strain relief is correct
mm
Connection
Farbcode
RJ45
Colour code T568
PIN
A B Nr./No.
W - G W - O 1
G O 2
W - O W - G 3
BL BL 4
W - BL W - BL 5
O G 6
W - BR W - BR 7
BR BR 8
Adernpaare vorsortieren / presort pairs
Adermanager in Gehäuse
Auf Kodierung achten
einführen
Pay attention to mechanical coding
Je nach Kabeldurchmesser die Klemmkörper mit Schrauben-
dreher nachdrücken, bis die zweite Rastnase einrastet
Depending on the cable diameter press clamps further down
Oberseite / Top side Unterseite / Bottom side
www.telegaertner.com
Application
1 Gigabit/
10BT/
10 Gigabit
100BT
Ethernet
• •
• •
• •
•
•
• •
•
•
4b
